Трансформатор напряжения НКФ-М-330 I У1
| Номер в ГРСИ РФ: | 97145-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Запорожский завод высоковольтной аппаратуры", Украина, г.Запорожье |
|
97145-25: Описание типа
2025-97145-25.pdf
|
Скачать | 135.7 КБ |
Трансформатор напряжения НКФ-М-330 I У1 (далее по тексту - трансформатор напряжения) предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97145-25 | ||||||
| Наименование | Трансформатор напряжения | ||||||
| Модель | НКФ-М-330 I У1 | ||||||
| Приказы |
№2754 от
12.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | c60e0edc-9782-acfc-1ddc-fc32b8856c8f | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ОАО «ЗЗВА», УКРАИНА, 69069, г. Запорожье, Днепропетровское шоссе, 13
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.216-2011 Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки
(с 12.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97145-25: Описание типа
2025-97145-25.pdf
|
Скачать | 135.7 КБ |
Описание типа
Назначение
Трансформатор напряжения НКФ-М-330 I У1 (далее по тексту - трансформатор напряжения) предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Трансформатор напряжения однофазный, индуктивный, масляный, наружной установки, в фарфоровой покрышке.
Трансформатор напряжения выполнен по каскадной схеме - двухблочный.
Каждый блок трансформатора имеет свою активную часть и обмотки с электростатическими экранами. Активная часть помещена в фарфоровую покрышку, заполненную трансформаторным маслом.
Опорой трансформатора (блока) является цоколь, на который монтируются активная часть и фарфоровая покрышка. Цоколь имеет маслосливное устройство, коробку вторичных выводов, кабельную муфту, бобышки заземления и табличку с техническими данными.
Магнитопровод изготовлен из пластин анизотропной холоднокатаной электротехнической стали.
Конструкция обмоток - цилиндрическая, многослоевая.
Изоляция трансформатора напряжения выполнена из изоляционной трансформаторной бумаги, высушенной под вакуумом и пропитанной трансформаторным маслом.
Электропроводящие экраны на обмотках и магнитопроводах улучшают устойчивость трансформатора напряжения против ударных атмосферных перенапряжений и снижают уровень частичных разрядов.
Принцип действия трансформатора напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
К данному типу относится трансформатор напряжения НКФ-М-330 I У1 зав. № 489495.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий средство измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

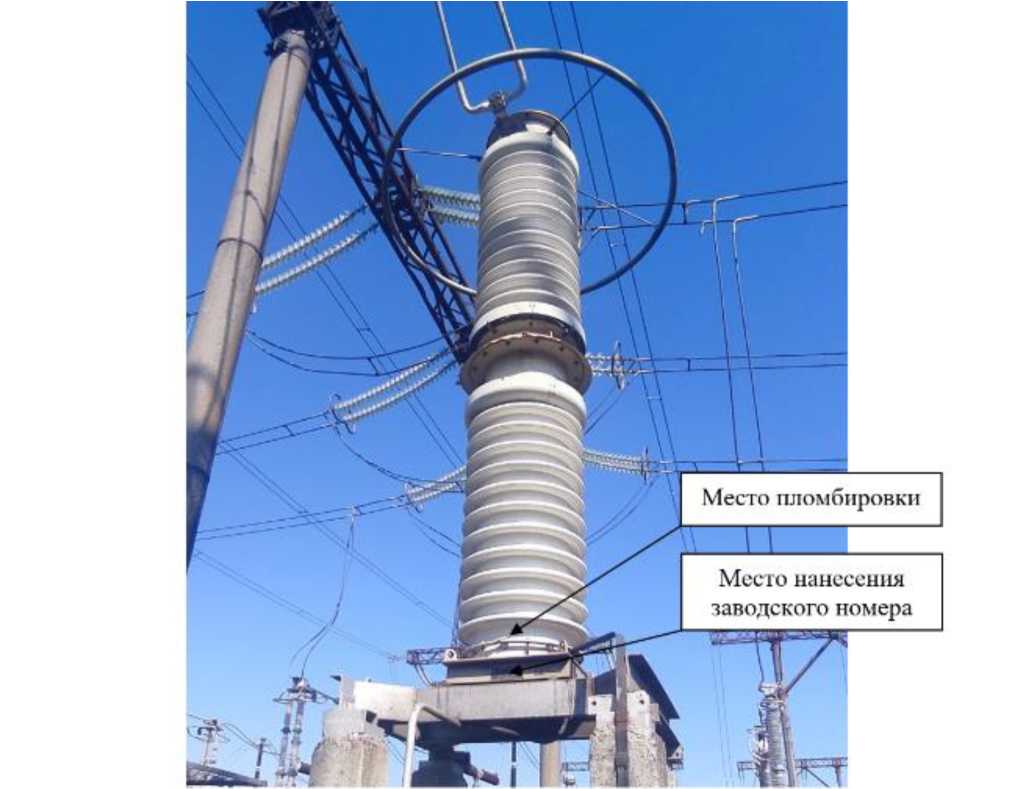

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки и1ном, кВ |
330/^3 |
|
Номинальное напряжение и2ном, В основной вторичной обмотки дополнительной вторичной обмотки |
100/^3 100 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности по ГОСТ 1983 основной вторичной обмотки дополнительной вторичной обмотки |
0,2; 0,5; 1,0; 3,0 3Р |
|
Номинальная мощность, В^А основной вторичной обмотки дополнительной вторичной обмотки |
100;200;400; 1200 1200 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформатор напряжения не предусмотрено.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
НКФ-М-330 I У1 |
1 шт. |
|
Паспорт |
НКФ-М-330 I У1 |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные документы
Приказ Росстандарта от 07.08.2023 № 1554 Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
