Трансформаторы тока IOSK
| Номер в ГРСИ РФ: | 97146-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | CG Power and Industrial Solutions Limited, ИНДИЯ |
|
97146-25: Описание типа
2025-97146-25.pdf
|
Скачать | 110.8 КБ |
Трансформаторы тока IOSK (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97146-25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | IOSK | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№2754 от
12.12.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | a3a0d943-c85f-6e40-c2c4-da094f321c76 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
CG Power and Industrial Solutions Limited, ИНДИЯ, Worli, Mumbai, 400 030, Maharashtra
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.217-2024 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки
(с 12.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
97146-25: Описание типа
2025-97146-25.pdf
|
Скачать | 110.8 КБ |
Описание типа
Назначение
Трансформаторы тока IOSK (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Трансформаторы тока являются масштабными преобразователями. Первичная обмотка выполнена в виде стержня из меди или алюминия, проходящего через сердечники с вторичными обмотками. Вторичные обмотки равномерно намотаны на тороидальные сердечники. Изоляция между первичными и вторичными обмотками - конденсаторная, бумажно-масляная. Обмотки размещены в алюминиевом корпусе, установленном на фарфоровом изоляторе, заполненном маслом. Трансформаторы тока имеют несколько вторичных обмоток, измерительных и защитных, на различные нагрузки и классы точности. Первичная обмотка подсоединена к вводам, проходящим через алюминиевый корпус. Выводы вторичных обмоток подключены к клеммам контактной коробки, размещенной на основании трансформатора. Контактная коробка закрыта крышкой, которая пломбируется для предотвращения несанкционированного доступа.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока IOSK зав. № 170446, 170447, 170448, 170449, 170450, 170451, 192921, 192922, 192927, 192928, 192929, 192933, 192942, 192943, 192944, 192945, 192946, 192947.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом лазерной гравировки в виде цифрового обозначения.

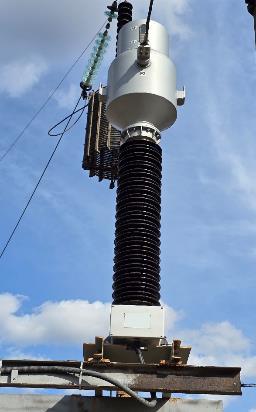

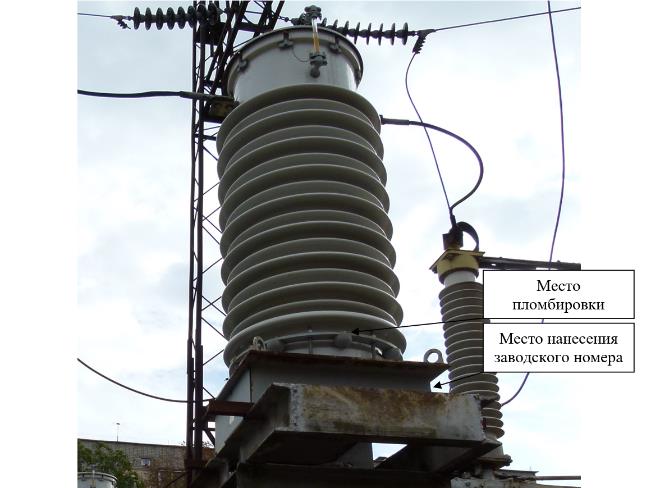

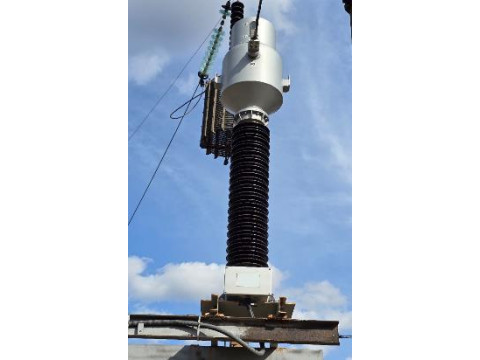

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
Место пломбировки
Место нанесения заводского номера
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров | |
|
170446, 170447, 170448, 170449, 170450, 170451 | ||
|
Номинальное напряжение, кВ |
150 | |
|
Номинальный первичный ток 11ном, А |
600 | |
|
Номинальный вторичный ток Ъном, А |
5 | |
|
Номинальная частота Гном, Гц |
50 | |
|
Класс точности вторичных обмоток по ГОСТ 7746 |
0,2S |
10Р |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В\Л |
20 |
30 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение для заводских номеров | |
|
192921,192922,192927, 192928, 192929,192933, 192942, 192943, | ||
|
192944, 192945, |
92946, 192947 | |
|
Номинальное напряжение, кВ |
150 |
150 |
|
Номинальный первичный ток 11ном, А |
300;600 |
600 |
|
Номинальный вторичный ток Ъном, А |
5 |
5 |
|
Номинальная частота Гном, Гц |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 |
0,2S |
10Р |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В\Л |
40 |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
IOSK |
1 шт. |
|
Паспорт |
IOSK |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные документы
Приказ Росстандарта от 21.07.2023 № 1491 Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока
Другие Трансформаторы
