Анализатор спектра N9040B
| Номер в ГРСИ РФ: | 97158-25 |
|---|---|
| Производитель / заявитель: | Фирма "Agilent Technologies Inc.", США |
Анализатор спектра N9040B (далее по тексту - анализатор) предназначен для исследования формы и измерений спектральных характеристик аналоговых сигналов ВЧ и СВЧ диапазонов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97158-25 | ||||||
| Наименование | Анализатор спектра | ||||||
| Модель | N9040B | ||||||
| Приказы |
№2751 от
12.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 50d98064-7fbd-ae76-6714-04fd64fd834e | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Keysight Technologies Product (M) Sdn. Bhd, МАЛАЙЗИЯ, Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang
Поверка
| Методика поверки / информация о поверке |
МП N9040B Государственная система обеспечения единства измерений. Анализатор спектра N9040B. Методика поверки
(с 12.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97158-25: Описание типа
2025-97158-25.pdf
|
Скачать | 184.3 КБ | |
|
97158-25: Методика поверки
МП N9040B
2025-mp97158-25.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Анализатор спектра N9040B (далее по тексту - анализатор) предназначен для исследования формы и измерений спектральных характеристик аналоговых сигналов ВЧ и СВЧ диапазонов.
Описание
Конструктивно анализатор выполнен в виде переносного моноблока, на передней панели которого расположены органы управления и жидкокристаллический цветной дисплей.
Управление операциями меню, а также задание рабочих параметров анализатора производится с помощью клавиатуры передней панели, результаты измерений выводятся на экран дисплея в графической и цифровой формах. Для работы в составе автоматизированных систем анализатор обеспечивает подключение по интерфейсам: GPIB, USB 2.0, USB 3.0, LAN (1000Base-T).
В основу принципа действия анализатора, представляющего собой супергетеродинный приемник с многократным преобразованием частоты, положен метод последовательного анализа спектра сигнала. Источником опорной частоты служит встроенный кварцевый генератор 10 МГц.
Анализатор позволяет проводить: анализ формы сигнала, измерение параметров спектра непрерывных колебаний сложной формы, измерение параметров модулированных колебаний, измерение параметров паразитных и побочных колебаний и сигналов с различными формами модуляции.
Общий вид анализатора, места пломбировки от несанкционированного доступа, нанесения наклейки «Знак утверждения типа», знака поверки и заводского номера представлены на рисунках 1, 2. Заводской номер, идентифицирующий анализатор, нанесен
на информационную табличку, размещенную на задней панели, представлен на рисунке 3.
К данному типу средства измерений относится Анализатор спектра N9040B, заводской номер MY6437301.

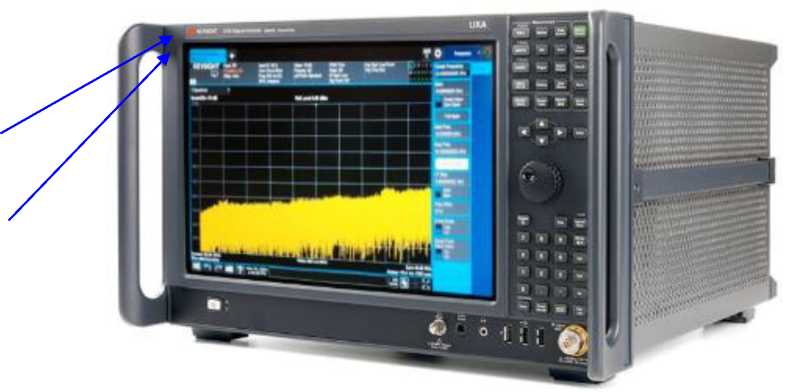

место нанесения знака
утверждения типа
место нанесения знака поверки

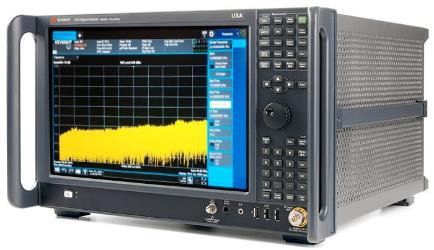

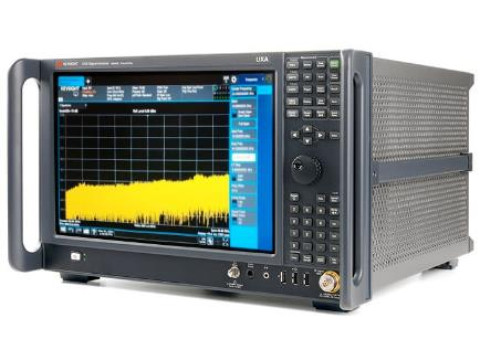

Рисунок 1 - Внешний вид анализатора (вид спереди)

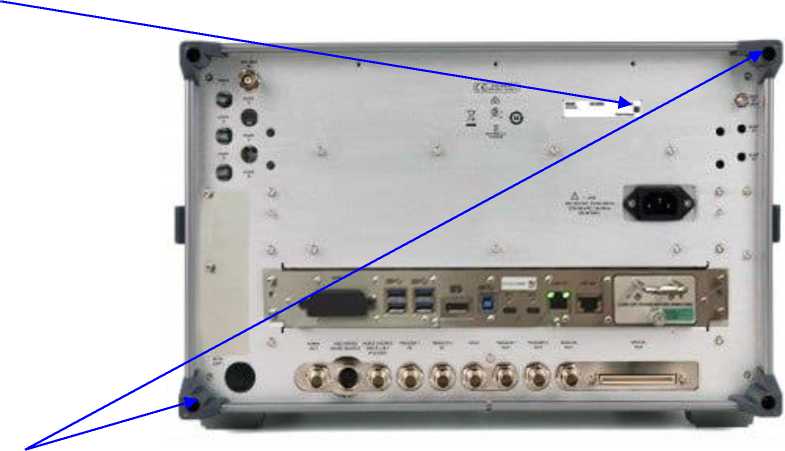

место нанесения заводского номера

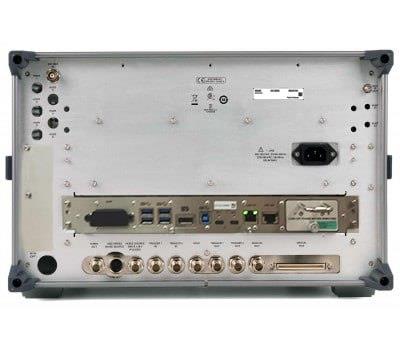

Рисунок 2 - Внешний вид анализатора (вид сзади)
места пломбировки
N904DB
MJ B25 C24PJ4
АЮ-20030
MYB437301
Made in Malaysia
Рисунок 3 - Информационная табличка с заводским номером
Программное обеспечение
Программное обеспечение (ПО) анализатора работает под управлением операционной системы Windows 10, которая устанавливается и настраивается для работы со встроенными вычислительными средствами анализатора спектра до поставки прибора конечному пользователю.
Программное обеспечение не влияет на метрологические характеристики анализатора.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 соответствует уровню «низкий».
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
N9040B UXA X-Series Signal Analyzer |
|
Номер версии (идентификационный номер ПО) |
не ниже A.19.55 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, Гц: |
от 3 до 44,0-109 |
|
Пределы допускаемой относительной погрешности частоты опорного кварцевого генератора |
± 3М0-8 |
|
Неравномерность АЧХ относительно опорной | |
|
частоты 50 МГц на частотах, дБ, не более: | |
|
При ослаблении входного аттенюатора | |
|
10 дБ и выключенном предусилителе | |
|
- от 3 Гц до 20 МГ ц включ. |
±0,46 |
|
- св. 20 МГц до 3,6 ГГц включ. |
±0,35 |
|
- св. 3,6 до 5,2 ГГц включ. |
±1,70 |
|
- св. 5,2 до 8,4 ГГц включ. |
±1,50 |
|
- св. 8,4 до 22,0 ГГц включ. |
±2,00 |
|
- св. 22,0 до 34,5 ГГц включ. |
±2,50 |
|
- св. 34,5 до 44,0 ГГц включ. |
±3,20 |
|
При ослаблении входного аттенюатора | |
|
0 дБ и включенном предусилителе | |
|
- от 1 до 50 МГц включ. |
±0,68 |
|
- от 50 МГц до 3,6 ГГц включ. |
±0,60 |
|
- св. 3,6 до 8,4 ГГц включ. |
±2,00 |
|
- св. 8,4 до 13,6 ГГц включ. |
±2,30 |
|
- св. 13,6 до 17,1 ГГц включ. |
±2,50 |
|
- св. 17,1 до 22,0 ГГц включ. |
±3,00 |
|
- св. 22,0 до 26,4 ГГц включ. |
±3,50 |
|
- св. 26,4 до 34,5 ГГц включ. |
±3,00 |
|
- св. 34,5 до 44,0 ГГц включ. |
±4,10 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений мощности при переключении полосы пропускания, дБ от 1 Гц до 100 кГц от 110 кГц до 1 МГц |
±0,022 ±0,044 |
|
Пределы допускаемой основной абсолютной погрешности измерений мощности (ослабление входного аттенюатора 10 дБ, входной сигнал от минус 10 до минус 70 дБм, промежуточная частота от 1 Гц до 1 МГ ц), дБ - на опорной частоте 50 МГц - весь частотный диапазон (предусилитель выключен) - весь частотный диапазон (предусилитель включен) |
±0,24 ±(0,24+N)* ±(0,36+N)* |
|
Средний уровень собственных шумов при ослаблении входного аттенюатора 0 дБ, полосе пропускания разрешающего фильтра 1 Гц, выключенном режиме «Компенсация собственного шума», при выключенной/включенной функции «Низкошумящий тракт», дБм, не более: Предусилитель выключен - от 9 до 100 кГц включ. - св. 100 кГц до 1 МГц включ. - св. 1 до 10 МГц включ. - св. 10 МГц до 1,2 ГГц включ. - св. 1,2 до 2,1 ГГц включ. - св. 2,1 до 3,0 ГГц включ. - св. 3,0 до 3,6 ГГц включ. - св. 3,6 до 4,2 ГГц включ. - св. 4,2 до 6,6 ГГц включ. - св. 6,6 до 13,6 ГГц включ. - св. 13,6 до 14,0 ГГц включ. - св. 14,0 до 17,0 ГГц включ. - св. 17,0 до 22,5 ГГц включ. - св. 22,5 до 26,5 ГГц включ. - св. 26,5 до 34,0 ГГц включ. - св. 34,0 до 37,0 ГГц включ. - св. 37,0 до 40,0 ГГц включ. - св. 40,0 до 44,0 ГГц включ. Предусилитель включен - от 100 до 200 кГц включ. - св. 200 до 500 кГц включ. - св. 500 кГц до 1 МГц включ. - св. 1 МГц до 2,1 ГГц включ. - св. 2,1 до 3,6 ГГц включ. |
-141/-** -150/-** -154/-** -153/-** -151/-** -150/-** -149/-** -145/-151 -144/-152 -147/-153 -144/-150 -145/-151 -141/-149 -139/-146 -138/-146 -134/-142 -132/-141 -130/-141 -157/-** -159/-** -162/-** -164/-** -162/-** |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
- св. 3,6 до 17,1 ГГц включ. - св. 17,1 до 20,0 ГГц включ. - св. 20,0 до 26,5 ГГц включ. - св. 26,5 до 30,0 ГГц включ. - св. 30,0 до 34,0 ГГц включ. - св. 34,0 до 37,0 ГГц включ. - св. 37,0 до 40,0 ГГц включ. - св. 40,0 до 44,0 ГГц включ |
-161/-** -160/-** -158/-** -157/-** -155/-** -153/-** -152/-** -149/-** |
|
Уровень помех, обусловленных гармоническими искажениями второго порядка при уровне на смесителе минус 15 дБ, выключенной/ включенной функции «Низкошумящий тракт» дБм, не более: - св. 10 МГц до 1,8 ГГц включ. - св. 1,75 до 2,5 ГГц включ. - св. 2,5 до 4,0 ГГц включ. - св. 4,0 до 6,5 ГГц включ. - св. 6,5 до 10,0 ГГц включ. - св. 10,0 до 13,25 ГГц включ. - св. 13,25 до 25,0 ГГц включ. |
-60/-** -72/-95 -72/-99 -77/-105 -70/-105 -62/-105 -65/-** |
|
Фазовые шумы при отстройке от несущей (частота несущей 1 ГГц), дБн/Гц 10 Гц 100 Гц 1 кГц 10 кГц 100 кГц 1 МГц 10 МГц |
-90 -107 -124 -134 -139 -145 -155 |
|
Разрешение по частоте в режиме частотомера, Гц |
0,001 |
|
Номинальные значения полос пропускания разрешающего фильтра на уровне -3 дБ, Гц |
от 1 до 3-106 (с шагом 10% от установленного значения), 4-106, 5-106, 6-106, 8-106 |
|
Диапазон ослабления входного аттенюатора, дБ |
от 0 до 70 с шагом 2 |
|
* N - неравномерность амплитудно-частотной характеристики (АЧХ) * * - характеристика не нормируется | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
500 х 459 х 280 |
|
Масса (без опций) кг, не более |
30,9 |
|
Параметры электропитания: - напряжение переменного тока, В - частота, Гц - потребляемая мощность, В^А, не более |
230±23 50±1 850 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +15 до +25 80 от 84,0 до 106,7 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации в правом верхнем углу и на передней панели анализатора методом наклейки в соответствии с рисунком 1.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор спектра |
N9040B |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в п. 13 «Основные принципы» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта № 2360 от 26.09.2022 «Об утверждении государственной
поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта № 3461 от 30.12.2019 «Об утверждении государственной
поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта № 2813 от 09.11.2022 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц».
