Уровнемеры буйковые AVANTEK 7500
| Номер в ГРСИ РФ: | 97159-25 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | ООО ПО "Проминдустрия", г. Новокуйбышевск, Самарская обл. |
Уровнемеры буйковые AVANTEK 7500 (далее - уровнемеры) предназначены для непрерывного измерения уровня жидкости, а также уровня раздела жидких сред.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97159-25 | |||||||||||||||
| Действует | по 12.12.2030 | |||||||||||||||
| Наименование | Уровнемеры буйковые | |||||||||||||||
| Модель | AVANTEK 7500 | |||||||||||||||
| Модификации |
AVANTEK 75(1) - (2) - (3) - (4) - (5) - (6) - (7) - (8) - (9) - (10) - (11) - (12), где: (1) –модификация уровнемера (AVANTEK 7501, AVANTEK 7502, AVANTEK 7503, AVANTEK 7504) (2) –вид взрывозащиты (3) –исполнение по материалам (4) –условия эксплуатации (окружающей среды) (5) –код погрешности измерения (6) –верхний предел измерения уровня (7) –длина подвеса буйка (8) –выходной сигнал (9) –плотность контролируемой жидкости (10) –тип присоединения уровнемера (11) –исполнение корпуса (12) –комплектация на испытания предоставлены: AVANTEK 7501-EX1-04-L4-A3-10000-500-H-0400-0910-F/G1/14/25/E-10-O3 AVANTEK 7502-EX2-01-L4-A1-250-1000-H-1200-F/G1/14/25/E-08-O3 AVANTEK 7503-0-01-L4-A1-6000-200-H-2000-F/G2/99/250/E-11-O3 AVANTEK 7504-EX2-01-L4-A1-3500-500-H-0100-F/G1/37/32/E-01-O3 |
|||||||||||||||
| Приказы |
№2751 от
12.12.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | c17f45bb-4947-3c03-4adc-86bab2cb07dc | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО ПО «Проминдустрия», РОССИЯ, 446205, Самарская область, г. Новокуйбышевск, ул. Монтажная, д. 13, строение 3, офис 1
Поверка
| Методика поверки / информация о поверке |
МП-465-2024 Государственная система обеспечения единства измерений. Уровнемеры буйковые AVANTEK 7500. Методика поверки
(с 12.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
для модификаций AVANTEK 7501, AVANTEK 7502, AVANTEK 7503
5 лет
для модификации AVANTEK 7504
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97159-25: Описание типа
2025-97159-25.pdf
|
Скачать | 240.6 КБ | |
|
97159-25: Методика поверки
МП-465-2024
2025-mp97159-25.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Уровнемеры буйковые AVANTEK 7500 (далее - уровнемеры) предназначены
для непрерывного измерения уровня жидкости, а также уровня раздела жидких сред.
Описание
Принцип действия уровнемеров основан на законе Архимеда, согласно которому на погруженный в измеряемую жидкость буек, действует выталкивающая сила.
При изменении уровня жидкости изменяется степень погружения буйка уровнемера, что приводит к изменению его веса. Изменение веса буйка через рычаг передается на торсионную трубку. Поворотное движение торсионной трубки через чувствительный механизм, который преобразует угол поворота в электрический сигнал, передается на цифровой микропроцессор в электронный блок. Электрический сигнал обрабатывается микропроцессорным электронным блоком (производится линеаризация характеристики, температурная компенсация, фильтрация) и преобразуется в цифровое значение уровня, которое выводится на показывающий цифровой индикатор (дисплей) электронного блока уровнемера и передается по цифровому сигналу на базе HART-протокола, а также значение уровня преобразуется в токовый выходной сигнал (от 4 до 20 мА).
Конструктивно уровнемеры состоят из электронного блока и буйка, которые соединены между собой с помощью металлической подвески.
Электронный блок размещен в цилиндрическом корпусе с завинчивающими крышками. В зависимости от конструктивного исполнения уровнемера корпус имеет виды: однокамерный корпус; двухкамерный корпус; корпус для высокого давления. Стандартно корпус электронного блока выполнен в сером цвете. Возможно изготовление корпусов в других цветах по запросу заказчика. Цветовая схема уровнемера, указывается в паспорте.
Электронный блок включает в себя:
- рычаг, торсионная трубка с чувствительными элементами;
- микроконтроллер с электронным преобразователем;
- дисплей, отображающий измеренные величины (в зависимости от конструктивного исполнения уровнемеров);
- разъемы для передачи цифрового сигнала по протоколу HART и стандартного выходного сигнала силы постоянного тока от 4 до 20 мА.
Буйки конструктивно представляют собой запаянный металлический цилиндр.
В зависимости от основного назначения и соответствующего конструктивного исполнения, уровнемеры выпускаются в следующих модификациях, рекомендованные к применениям:
- AVANTEK 7501 - для измерений уровня жидкости и уровня раздела сред жидкостей в технологических процессах;
- AVANTEK 7502 - для измерений уровня жидкости и уровня раздела сред жидкостей с повышенными требованиями к точности измерений;
- AVANTEK 7503 - для измерений уровня жидкости и уровня раздела сред жидкостей, в резервуарах, работающих под избыточным давлением, высоких и низких температурах процесса, в том числе для агрессивных жидкостей или жидкостей в емкостях со специальными требованиями к очистке;
- AVANTEK 7504 - для измерений уровня жидкости и уровня раздела сред жидкостей сжиженных углеводородных газов (СУГ), широких фракций легких углеводородов (ШФЛУ), сжиженных газов.
В зависимости от технических, конструктивных и метрологических характеристик модификации уровнемеров имеют конструктивные исполнения. Варианты конструктивного исполнения уровнемера определяется заказом и указаны в эксплуатационной документации. Фактический идентификатор конструктивного исполнения модификаций уровнемеров наносится в виде буквенно-цифрового кода на информационной табличке, закрепленной на электронном блоке, а также в паспорте, и имеет структуру, вида:
AVANTEK 75XX-VVV-XX-ZZ-ZZ-XXXX-XXXX-WW-XXXX-Y/V/X/X/W- XX - VV
“Т “Т “Т “Т “Т “Т--Г- “Т “Т“ —I---1--Г ,
(1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (12)
где*: «X» - цифровое значение, «Z» - буквенно-цифровые обозначения, «W» - буквенное или цифровое обозначение, «Y» - буквенное обозначение,
«V» - буквенное или буквенно-цифровое обозначение, имеют расшифровку следующих характеристик:
(1) - модификация уровнемера (AVANTEK 7501, AVANTEK 7502, AVANTEK 7503, AVANTEK 7504); (2) - вид взрывозащиты; (3) - исполнение по материалам;
(4) - условия эксплуатации (окружающей среды); (5) - код погрешности измерения;
(6) - верхний предел измерения уровня; (7) - длина подвеса буйка; (8) - выходной сигнал;
(9) - плотность контролируемой жидкости; (10) - тип присоединения уровнемера; (11) - исполнение корпуса; (12) - комплектация.
* - состоящий из арабских цифр и букв латинского алфавита.
Уровнемеры выпускаются в обычном (предназначены для эксплуатации
вне взрывоопасных зон) или взрывозащищенном исполнениях.
Заводской номер уровнемеров в виде арабских цифр (разделяемые тире) наносится методом гравировки на информационной табличке закрепленной на электронном блоке, в соответствии с рисунком 1 и 2.
Нанесение знака поверки на уровнемеры не предусмотрено.

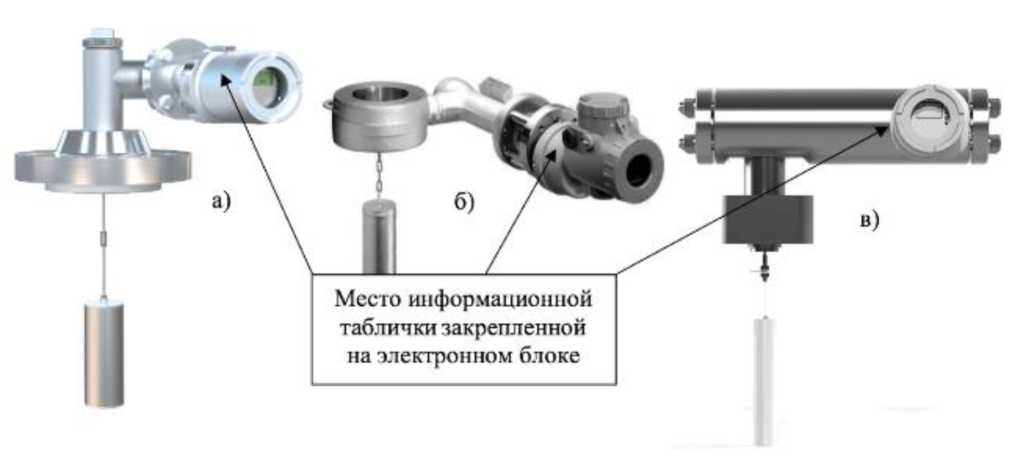

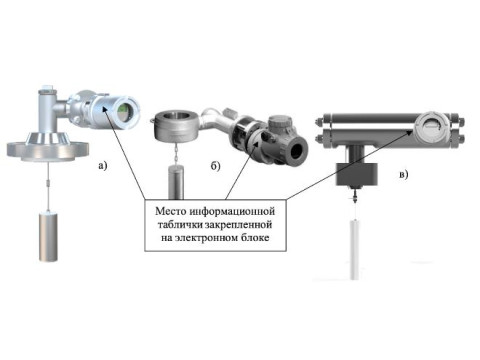

Общий вид уровнемеров показан на рисунке 1.
Рисунок 1 - Общий вид уровнемеров:
а) в однокамерном корпусе;
б) в двухкамерном корпусе;
в) в корпусе для высокого давления с защитным кожухом

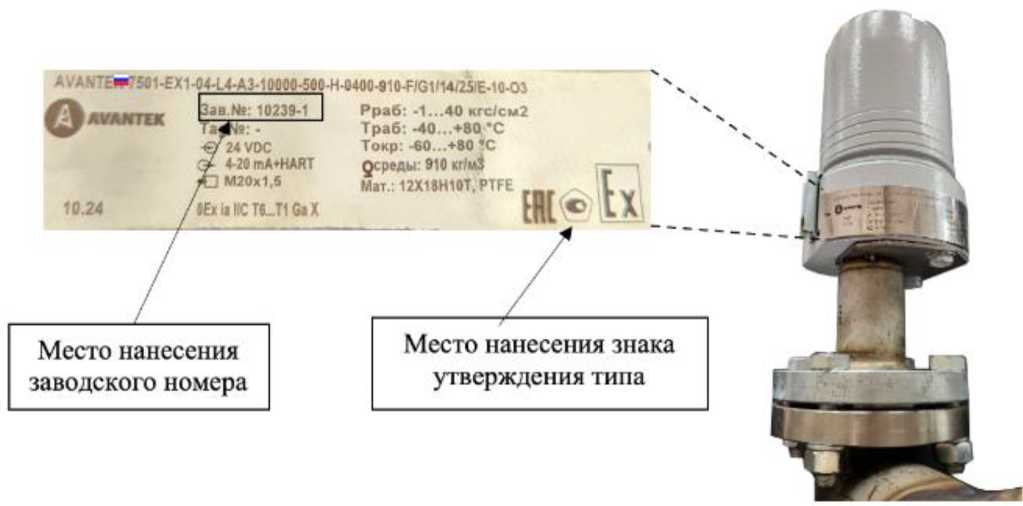

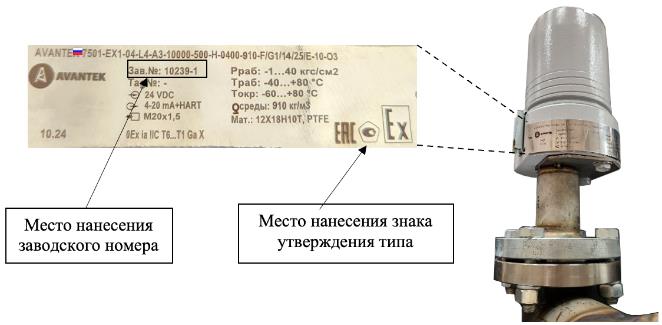

Рисунок 2 - Общий вид информационной таблички и обозначение мест нанесения знака утверждения типа и заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) является встроенным. ПО предназначено для обработки измерительной информации, отображения результатов измерений на дисплее уровнемера (при его наличии), формирования параметров выходных сигналов, проведения настройки и диагностики аппаратной части уровнемера, передачи данных на верхний уровень. Уровнемеры содержат энергонезависимую память для хранения данных заводских настроек.
ПО устанавливается в энергонезависимую память на предприятии-изготовителе. В процессе эксплуатации данное ПО находится в защищённой от перезаписи или стирания области внутренней памяти, доступ к которой по каналам связи невозможно и не может быть изменено пользователем. Метрологически значимая часть ПО защищена сервисным паролем и может быть изменена только на предприятии-изготовителе. Конструкция уровнемеров исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию. Метрологические характеристики нормированы с учетом влияния ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
УБЭ_Y.X |
|
Номер версии (идентификационный номер ПО) |
Y.X 1) |
|
Цифровой идентификатор ПО |
недоступен |
|
1) В зависимости от исполнения уровнемера. Примечание - переменная «X» - цифровое значение от «0» до «9» это идентификационный номер текущей версии служебной части ПО и не является идентификатором метрологически значимой части ПО, переменая «Y» - цифровое значение «2» или «4» идентификационного номера метрологически значимой части ПО. | |
Технические характеристики
Метрологические характеристики представлены в таблице 2, технические характеристики приведены в таблице 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня жидкости (уровня раздела жидкостей) 1), 2), мм |
от 0 до 10000 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений уровня жидкости (уровня раздела сред) по показаниям дисплея или по цифровому выходному сигналу, у 2), % - для AVANTEK 7501 - для AVANTEK 7502 - для AVANTEK 7503, AVANTEK 7504 |
±0,5; ±1,0 ±0,2; ±0,25 ±0,2; ±0,25; ±0,5; ±1,0 |
|
Пределы допускаемой основной приведённой к диапазону измерений погрешности преобразования измеренного значения уровня в аналоговый токовый выходной сигнал от 4 до 20 мА, (уцап), % |
±0,1 |
Окончание таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений уровня жидкости (уровня раздела жидкостей) на каждые 10 °С изменения температуры окружающего воздуха (среды) от нормальных условий (от +20 °С до +23 °С) до предельных значений рабочего диапазона температур окружающего воздуха (среды), (Лудоп), % |
±0,25 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности преобразования измеренного значения уровня жидкости (уровня раздела жидкостей) в аналоговый токовый выходной сигнал от 4 до 20 мА на каждые 10 °С изменения температуры окружающего воздуха (среды) от нормальных условий (от +20 °С до +23 °С) до предельных значений рабочего диапазона температур окружающего воздуха (среды), (гдопцАп), % |
±0,003 |
|
1) Указан максимальный диапазон измерений, минимальный диапазон измерений от 0 до 250 мм. 2) Фактическое значение определяется исполнением и указывается в паспорте. Примечания: 1. Пределы допускаемой основной погрешности измерений уровня жидкости (уровня раздела жидкостей) с выходным аналоговым токовым сигналом от 4 до 20 мА равна алгебраической сумме величин у и YЦАП. Пределы допускаемой основной погрешности измерений уровня жидкости (уровня раздела жидкостей) с выходным сигналом на основе цифрового протокола HART и (или) показаниям дисплея равны величине у. 2. Пределы допускаемой дополнительной погрешности измерений уровня жидкости (уровня раздела жидкостей) с выходным аналоговым токовым сигналом от 4 до 20 мА равна алгебраической сумме величин Лудоп и удопцап. Пределы допускаемой дополнительной погрешности измерений уровня жидкости (уровня раздела жидкостей) с выходным сигналом на основе цифрового протокола HART и (или) показаниям дисплея равны величине Лудоп. 3. Дополнительная погрешность приводится к абсолютному виду и суммируется с основной алгебраически. 4. Метрологические характеристики уровня нормированы при соответствии значения плотности жидкости, внесенного в электронный блок, фактической плотности измеряемой среды. 5. При расчетном абсолютном значении основной (у) погрешности измерений и погрешности в условиях эксплуатации, отличающихся от нормальных (у+Лудоп), менее ±3,5 мм, нормируемое значение погрешности ±3,5 мм. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока1), В |
от 15,0 до 42,0 |
|
Параметры выходного сигнала: - силы постоянного тока, мА 2) - цифровой |
от 4 до 20 HART |
|
Габаритные размеры: - электронного блока, ширина х высота х длина, мм, не более: 1), 3), 4) - буйка, диаметр х длина, мм, не более 1) |
490 х 380 х 740 140 х 10000 |
|
Масса, кг, не более: - электронного блока 1), 3), 4) - буйка с подвеской 1) |
51 10,2 |
|
Условия эксплуатации: - температура окружающей среды 1), 5), 6), 7), °С относительная влажность при температуре окружающей среды плюс 35 °С, %, не более - атмосферное давление, кПа |
от -60 8) до +80 95 от 84,0 до 106,7 |
|
Параметры контролируемой (измеряемой) среды 1): - плотность, кг/м3 - разность плотностей (для измерения уровня раздела жидкостей) 9), кг/м3 - предельно допускаемое рабочее избыточное давление, МПа |
от 100 до 2000 от 50 до 400 45 |
|
Маркировка взрывозащиты 1), 6) |
1Ex db IIC Т6...Т1 Gb Х 0Ex ia IIC Т6...Т1 Ga Х |
|
1) Фактические значения указаны в паспорте уровнемера в зависимости от модификации и конструктивного исполнения. 2) Аналоговый выходной сигнал может быть с поддержкой цифрового протокола HART. 3) Указаны предельные значения габаритных размеров и массы. 4) Без учета монтажных частей и буйка, проводников электрических с соединительными приспособлениями и соединителями для проводов и контактов, устройств обогрева или радиатора, дополнительных узлов, фактические значения определяются при заказе в соответствии с технической документацией изготовителя в зависимости от модификации и конструктивного исполнения. 5) Указан диапазон температур от нижнего предельного значения до верхнего предельного значения. 6) Указан на маркировочной таблице на корпусе уровнемеров. 7) Воздействие температуры окружающего воздуха ниже минус 20 °С не приводит к повреждению дисплея, при этом показания индикатора могут быть нечитаемыми, частота его обновлений снижается, работоспособность сохраняется. При температуре ниже минус 20 °С для считывания результата измерений используется токовый выходной сигнал, либо цифровой выходной сигнал. 8) При минимальной температуре окружающей среды от минус 50 °С до минус 60 °С используется обогреваемый термочехол. 9) При плотности нижней жидкости от 910 до 1000 кг/м3. | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
|
Средняя наработка на отказ 1), ч, не менее |
260000 |
|
1) При условии соблюдения правил монтажа и технического обслуживания, регламентируемого руководством по эксплуатации. | |
Знак утверждения типа
наносится методом гравировки на информационной табличке закрепленной на электронном блоке уровнемеров, а также на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Уровнемер буйковый 1) |
AVANTEK 7500 |
1 шт. |
|
Комплект ЗИП (Запасные части и инструменты) 2) |
1 комп. | |
|
Руководство по монтажу, эксплуатации и техническому обслуживанию 3) |
ПНТЛ.407629.001-75.01РЭ |
1 экз. |
|
Паспорт |
ПНТЛ.407629.001-75.01ПС |
1 экз. |
|
1) Модификация и конструктивное исполнение по заказу потребителя. 2) Комплект на партию в соответствии с заказом. 3) Допускается поставлять один экземпляр на партию в один адрес отгрузки. | ||
Сведения о методах измерений
приведены в разделе «3.4 Настройка уровнемеров» документа ПНТЛ.407629.001-75.01РЭ «Уровнемеры буйковые AVANTEK 7500. Руководство по монтажу, эксплуатации и техническому обслуживанию».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
ТУ 26.51.52-014-21119811-2024 «Уровнемеры буйковые AVANTEK 7500. Технические условия».
Другие Уровнемеры
