Имитаторы целей СмартРоад ИЦ 77 ГГц СЕРЖ.464915.001
| Номер в ГРСИ РФ: | 97162-25 |
|---|---|
| Производитель / заявитель: | ООО «Сорб Инжиниринг», г. Москва |
Имитаторы целей СмартРоад ИЦ 77 ГГц СЕРЖ.464915.001 (далее - имитаторы) предназначены для воспроизведения скорости движения транспортных средств с целью контроля метрологических характеристик доплеровских радиолокационных измерителей скорости движения транспортных средств, функционирующих в диапазоне частот от 76 до 81 ГГц.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97162-25 | ||||||
| Действует | по 12.12.2030 | ||||||
| Наименование | Имитаторы целей | ||||||
| Модель | СмартРоад ИЦ 77 ГГц СЕРЖ.464915.001 | ||||||
| Приказы |
№2751 от
12.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 22783253-6364-fe4b-4109-49bbcf97cba8 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Сорб Инжиниринг», РОССИЯ, 127051, г. Москва, ул. Неглинная, д. 29с2, офис 1; 124498, г. Москва, г. Зеленоград, Георгиевский пр-т, д.5, стр. 2
Поверка
| Методика поверки / информация о поверке |
МП 133-24-05 Государственная система обеспечения единства измерений. Имитаторы целей СмартРоад ИЦ 77 ГГц СЕРЖ.464915.001. Методика поверки
(с 12.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97162-25: Описание типа
2025-97162-25.pdf
|
Скачать | 167.9 КБ | |
|
97162-25: Методика поверки
МП 133-24-05
2025-mp97162-25.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Имитаторы целей СмартРоад ИЦ 77 ГГц СЕРЖ.464915.001 (далее - имитаторы) предназначены для воспроизведения скорости движения транспортных средств с целью контроля метрологических характеристик доплеровских радиолокационных измерителей скорости движения транспортных средств, функционирующих в диапазоне частот от 76 до 81 ГГц.
Описание
Принцип действия имитаторов заключается в воспроизведении радиолокационной цели с заданными параметрами движения и эффективной площадью рассеяния путем переизлучения сигналов, принятых от измерителя скорости движения. Изменение амплитуды или фазы переизлучаемых сигналов осуществляется пропорционально имитируемой дальности до цели, а вносимый частотный сдвиг в соответствии с эффектом Доплера пропорционален имитируемой скорости движения цели.
Конструктивно имитаторы состоят из:
- основного блока, включающего: плату управления, гетеродин, приемный и передающий тракт СВЧ, фазовый модулятор, модуль Ethernet;
- антенн рупорных (комплекта приемной и передающей антенны);
- преобразователей частоты;
- комплекта фазостабильных кабелей связи, синхронизации и питания, предназначенного для коммутации узлов имитатора;
- программного обеспечения «SmartRoadSim» (далее - ПО), выполняющего управление и настройку имитатора.
Имитаторы не имеют органов управления и индикации и предназначены для работы с внешним компьютером.
Заводской номер, идентифицирующий имитаторы, указывается на самоклеящейся этикетке, размещённой на передней панели основного блока в формате буквенно-цифрового обозначения.
Для предотвращения несанкционированного доступа к внутренним частям основного блока один винт крепления корпуса пломбируется.
Внешний вид составных частей имитаторов приведен на рисунках 1 - 3. Место размещения знака утверждения типа, знака поверки, заводского номера и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Преобразователь частоты от 76 до 81 ГГц представлен на рисунке 3.

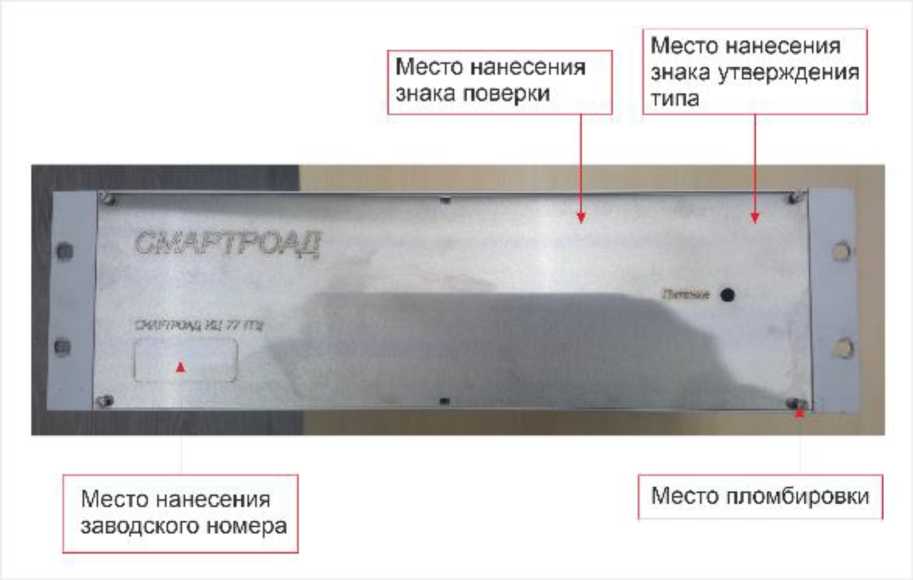

Рисунок 1 - Передняя панель основного блока с указанием места размещения знака утверждения типа, знака поверки, заводского номера и пломбировки

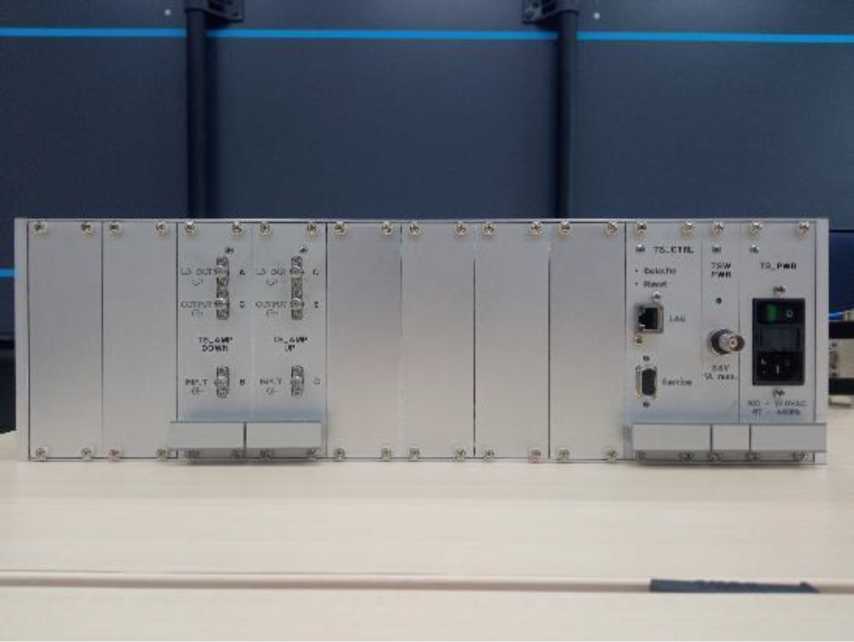

Рисунок 2 - Задняя панель основного блока

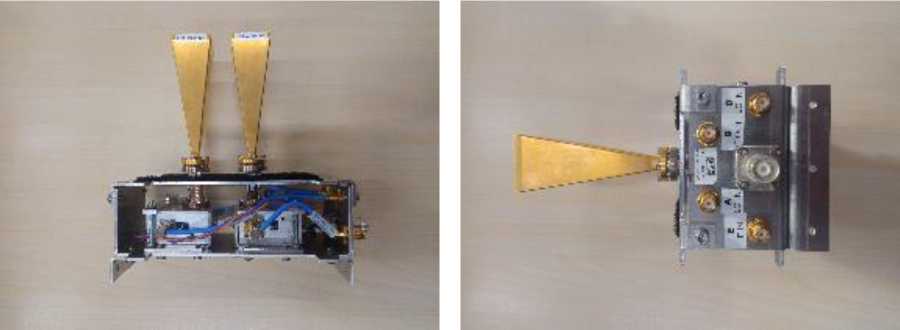

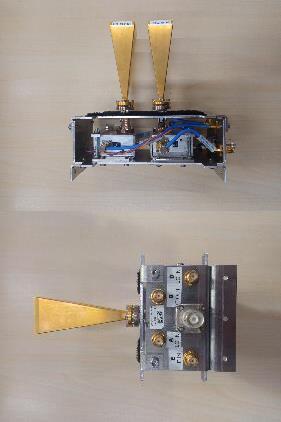

Рисунок 3 - Преобразователь частоты от 76 до 81 ГГц
Программное обеспечение
ПО «SmartRoadSim» версия. 1.0.X.X имитаторов осуществляет:
- настройку соединения по локальной сети;
- отображение статусов соединения по локальной сети и готовности основного блока к работе;
- настройку основного блока и параметров сигнала;
- предоставление системной информации о блоке имитации.
ПО имитаторов работает под управлением операционной системы Windows 10.
ПО «SmartRoadSim» имеет модульную структуру. В состав входят следующие модули:
- фреймворк «Python» версии не ниже 3.9 - среда для выполнения скриптов;
- интерфейс SmartRoadSim - модуль для отображения пользовательского графического интерфейса;
- dopplergenerator.py - модуль API для настройки и взаимодействия с имитаторами, настройки подключения по локальной сети и изменения параметров имитации;
- tsdg_set_params.py - модуль передачи данных.
Идентификационные данные программы приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО «SmartRoadSim»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SmartRoadSim.exe |
|
Номер версии (идентификационный номер) ПО |
ver. 1.0.Х.Х* |
|
Примечание: * - Х.Х соответствуют числовому значению от 1.0 и выше. | |
Метрологически значимая часть ПО «SmartRoadSim» представляет собой модуль dopplergenerator.py и модуль tsdg_set_params.py.
Модуль dopplergenerator.py ПО «SmartRoadSim» предназначен для взаимодействия и настройки имитаторов, настройки подключения по локальной сети и изменения параметров имитации. Изменяемые параметры имитации: смещение доплеровской частоты или скорости; ослабление сигнала и значение несущей частоты.
Модуль tsdg_set_params.py ПО «SmartRoadSim» предназначен для передачи данных между интерфейсом SmartRoadSim и модулем doplergenerator.py.
Идентификационные данные программ приведены в таблице 2.
Таблица 2 - Идентификационные данные метрологически значимой части ПО «SmartRoadSim»
|
Идентификационные данные (признаки) |
Значения модуля dopplergenerator.ру |
Значения модуля tsdg_set_params.py |
|
Идентификационное наименование модуля ПО |
^рр1егдепега1:ог.ру |
tsdg_set_params.py |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
aa61f4b481bdfaf5061d905eb3f86 27d (алгоритм MD5) |
56245254026392a7de63d349fc1 ba5c6 (алгоритм MD5) |
Конструкция имитаторов исключает возможность несанкционированного влияния на ПО имитаторов и измерительную информацию (в соответствии с Р 50.2.077-2014, п. 4.3). Уровень защиты ПО «низкий» по Р 50.2.077-2014.
Технические характеристики
Основные метрологические и технические характеристики имитаторов приведены в таблицах 3 и 4.
Таблица 3 - Основные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон имитируемых частот, ГГ ц |
от 76 до 81 |
|
Пределы допускаемой относительной погрешности частоты имитации, % |
±0,1 |
|
Диапазон имитируемых скоростей движения, км/ч |
от 1 до 400 |
|
Дискретность установки значения скорости, км/ч, не более |
10 |
|
Минимальное значение воспроизведения дальности до цели, м, не более |
4 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры основного блока, мм | |
|
длина |
483 |
|
высота |
133 |
|
ширина |
245 |
|
Параметры электропитания от сети переменного тока: | |
|
напряжение переменного тока, В |
от 198 до 242 |
|
частота переменного тока, Гц |
от 49 до 51 |
|
Условия эксплуатации: | |
|
температура окружающего воздуха, °С |
от +15 до +30 |
|
относительная влажность окружающего воздуха при температуре плюс 20 °С, % |
от 30 до 80 |
|
атмосферное давление, мм рт.ст. |
от 630 до 800 |
Знак утверждения типа
наносится на переднюю панель основного блока в виде наклейки и типографским способом на титульный лист документа СЕРЖ.464915.001ПС «Имитаторы целей СмартРоад ИЦ 77 ГГц СЕРЖ.464915.001. Паспорт».
Комплектность
Комплект поставки имитаторов приведён в таблице 5.
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Имитаторы целей СмартРоад ИЦ 77 ГГц СЕРЖ.464915.001 |
СЕРЖ.464915.001 |
1 шт. |
|
Основной блок |
- |
1 шт. |
|
Преобразователь частоты |
- |
1 шт. |
|
Антенна рупорная |
- |
2 шт. |
|
Комплект фазостабильных кабелей, кабелей управления (синхронизации и питания) |
- |
1 к-т |
|
ПО «SmartRoadSim» |
- |
1 к-т |
|
Имитатор целей СмартРоад ИЦ 77 ГГц СЕРЖ.464915.001. Паспорт |
СЕРЖ.464915.ОО1ПС |
1 экз. |
|
Имитатор целей СмартРоад ИЦ 77 ГГц СЕРЖ.464915.001. Руководство по эксплуатации |
СЕРЖ.464915.ОО1РЭ |
1 экз. |
|
Тара потребительская |
- |
1 шт. |
|
Комплект монтажных частей |
- |
1 к-т |
Сведения о методах измерений
приведены в разделе 4 «Описание и работа изделия» документа СЕРЖ.464915.001РЭ «Имитаторы целей СмартРоад ИЦ 77 ГГц СЕРЖ.464915.001. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».
