Теплосчетчики ультразвуковые TermoTech 5
| Номер в ГРСИ РФ: | 97163-25 |
|---|---|
| Категория: | Теплосчетчики |
| Производитель / заявитель: | ООО «МЕРИДИАН», РОССИЯ, г. Москва |
Теплосчетчики ультразвуковые TermoTech 5 (далее - теплосчетчики) предназначены для измерений количества теплоты (энергии), объемного расхода жидкости и объема жидкости в потоке, интервалов времени, температуры жидкости (теплоносителя) в закрытых системах теплоснабжения и водоснабжения.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97163-25 | ||||||||||||
| Действует | по 12.12.2030 | ||||||||||||
| Наименование | Теплосчетчики ультразвуковые | ||||||||||||
| Модель | TermoTech 5 | ||||||||||||
| Модификации |
TermoTech 5-15-0,6 TermoTech 5-15-1,5 TermoTech 5-20-2,5 |
||||||||||||
| Приказы |
№2751 от
12.12.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 65185773-e9f1-abd2-ee21-d441f68e26a2 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «МЕРИДИАН», РОССИЯ, 119071, г. Москва, ул. Малая Калужская, д. 15 стр. 17
Поверка
| Методика поверки / информация о поверке |
МП 1693-1-2024 Государственная система обеспечения единства измерений. Теплосчетчики ультразвуковые TermoTech 5. Методика поверки
(с 12.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
6 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97163-25: Описание типа
2025-97163-25.pdf
|
Скачать | 173.4 КБ | |
|
97163-25: Методика поверки
МП 1693-1-2024
2025-mp97163-25.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Теплосчетчики ультразвуковые TermoTech 5 (далее - теплосчетчики) предназначены для измерений количества теплоты (энергии), объемного расхода жидкости и объема жидкости в потоке, интервалов времени, температуры жидкости (теплоносителя) в закрытых системах теплоснабжения и водоснабжения.
Описание
Принцип действия теплосчетчиков основан на вычислении количества теплоты (энергии), объема жидкости в потоке и объемного расхода жидкости, температуры вычислителем, с помощью данных, полученных с ультразвукового первичного преобразователя расхода и двух датчиков температуры, входящих в состав теплосчетчика.
Вычислитель представляет собой микропроцессорное электронное устройство с жидкокристаллическим дисплеем и кнопкой управления. Вычислитель управляет процессом сбора измерительной информации от средств измерении параметров теплоносителя (жидкости), выполняет расчеты, хранит в энергонезависимой памяти необходимые для работы параметры, результаты измерений, часы работы и выводит их на дисплей. Энергонезависимая память хранит информацию часового архива за последние 60 суток, суточного архива за последние 6 месяцев, месячного архива (итоговые значения) за последние 36 месяцев. Вычислитель может быть укомплектован дополнительными интерфейсами связи M-Bus/RS-485, радиомодулем, импульсным выходом, импульсными входными каналами для подключения дополнительных средств измерений.
Вычислитель имеет съемную конструкцию и может быть отсоединен от первичного преобразователя и установлен в удобном для снятия показаний месте в пределах длины соединительных кабелей.
Первичный преобразователь представляет собой измерительный участок с установленными ультразвуковыми датчиками, с помощью которых измеряется скорость движения жидкости в потоке и рассчитывается её объем на подающем или обратном трубопроводе.
Два датчика температуры измеряют температуру теплоносителя на подающем и обратном трубопроводе в системе теплоснабжения (водоснабжения).
Теплосчетчики имеют исполнения TermoTech 5-15-0,6, TermoTech 5-15-1,5, TermoTech 5-20-2,5, отличающиеся диапазоном расхода и номинальным диаметром.
Дизайн корпуса теплосчетчика представлен в двух вариантах при неизменности внутреннего содержания и метрологических характеристик.

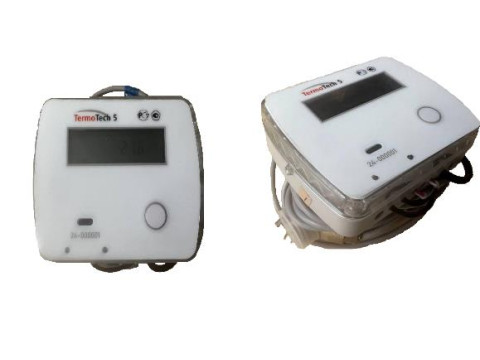

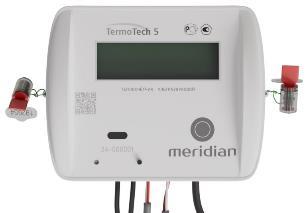

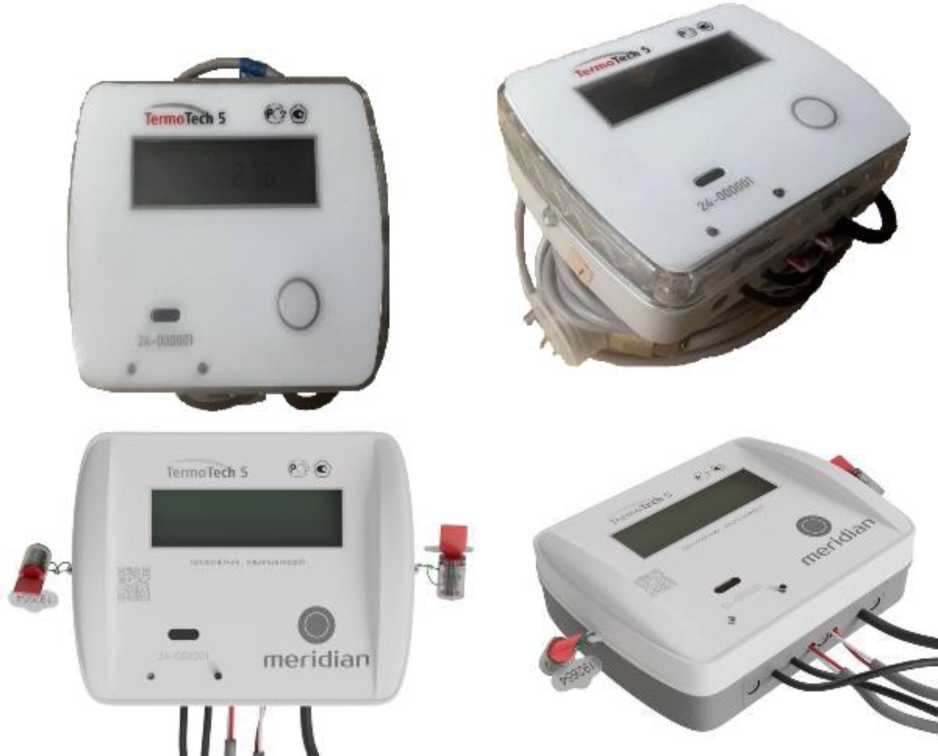

Общий вид теплосчетчиков приведен на рисунке 1.
Рисунок 1 - Общий вид теплосчетчиков
Пломбировка теплосчетчиков осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируется корпус вычислителя, с нанесением знака поверки на пломбу.
Заводской номер теплосчетчиков в цифровом формате записывается в энергонезависимую память при программировании и отображается по запросу на дисплее, а также наносится на лицевую панель теплосчетчика любым методом, обеспечивающим несмываемую маркировку.

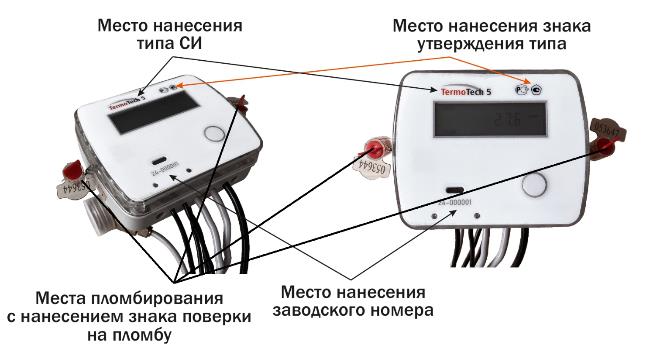

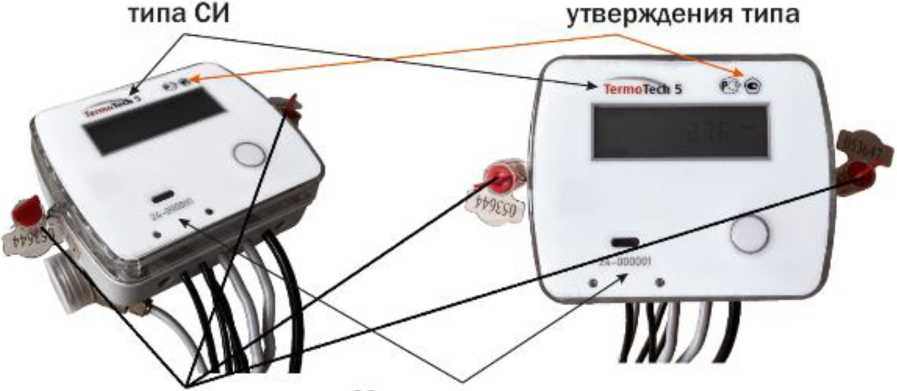

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, знака утверждения типа и заводского номера представлены на рисунке 2.
Место нанесения
Место нанесения знака
Места пломбирования с нанесением знака поверки на пломбу
Место нанесения заводского номера
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, знака утверждения типа и заводского номера
Программное обеспечение
Программное обеспечение теплосчетчиков встроенное, устанавливается в вычислитель при изготовлении и не может изменяться в процессе эксплуатации.
Функции программного обеспечения: осуществление сбора и обработки поступающих данных от средств измерении параметров теплоносителя, выполнения математической обработки результатов измерений, вычисления, хранения результатов вычислений, измеряемых параметров, настроек, времени и архивирование данных.
Конструкция теплосчетчиков исключает возможность несанкционированного влияния на программное обеспечение теплосчетчиков и измерительную информацию.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения теплосчетчика приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MR-707.1 |
|
Номер версии (идентификационный номер) ПО |
не ниже 707.X1) |
|
Цифровой идентификатор ПО | |
|
1) X - принимает значения от 0 до 9 и не относится к метрологически значимой части ПО | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Исполнение |
TermoTech 5-15-0,6 |
TermoTech 5-15-1,5 |
TermoTech 5-20-2,5 |
|
Наименьший расход жидкости, м3/ч |
0,012 |
0,03 |
0,05 |
|
Номинальный расход жидкости, м3/ч |
0,6 |
1,5 |
2,5 |
|
Наибольший расход жидкости (Gmax), м3/ч |
1,2 |
3,0 |
5,0 |
|
Порог чувствительности, м3/ч |
0,008 |
0,01 |
0,016 |
|
Пределы допускаемой относительной погрешности теплосчетчика при измерении объема жидкости в потоке и объемного расхода жидкости, % |
± (2+0,02^Gmax/G), но не более ±5 | ||
|
Диапазон измерений температуры жидкости (теплоносителя), °С |
от +5 до +95 | ||
|
Пределы допускаемой абсолютной погрешности теплосчетчика при измерении температуры жидкости (теплоносителя), °С |
±(0,6+0,004^ 11) | ||
|
Диапазон измерений разности температур жидкости (теплоносителя), °С |
от 3 до 90 | ||
|
Пределы допускаемой относительной погрешности теплосчетчика при измерении разности температур жидкости (теплоносителя), % |
±(0,5+3-(A tmin /A t)) | ||
|
Пределы допускаемой относительной погрешности теплосчетчика при измерении интервалов времени, % |
± 0,05 | ||
|
Пределы допускаемой относительной погрешности вычислителя теплосчетчика при вычислении количества теплоты (энергии), % |
±(0,5+(A tmin /A t)) | ||
|
Пределы допускаемой относительной погрешности теплосчетчика при измерении количества теплоты (энергии), % |
±(3+4 A tmin /A t +0,02^ Gmax/ G) | ||
|
G - измеренное значение расхода жидкости, м3/ч; A tmin - наименьшее значение разности температур, °С; A t - измеренное значение разности температуры, °С; t - измеренное значение температуры, °С. | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Исполнение |
TermoTech 5-15-0,6, TermoTech 5-15-1,5 |
TermoTech 5-20-2,5 |
|
Номинальный диаметр |
DN15 |
DN20 |
|
Измеряемая среда |
жидкость (вода) | |
|
Избыточное давление измеряемой среды, МПа, не более |
1,6 | |
|
Напряжение элемента питания постоянного тока, В |
3,6 ±0,1 | |
|
Габаритные размеры, мм, не более: - высота - ширина - длина |
85 85 110 |
85 95 130 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | |
|
Масса, кг, не более |
0,8 |
0,9 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP65 | |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %, не более - атмосферное давление, кПа |
от +5 до +55 80 от 84 до 106,7 | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
120000 |
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель вычислителя методом шелкографии или другим методом, обеспечивающим несмываемую маркировку, и на титульный лист руководства по эксплуатации и паспорта по центру типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Теплосчетчик ультразвуковой |
TermoTech 5 |
1 шт. |
|
Руководство по эксплуатации |
88359708.407251.001РЭ |
1 шт. |
|
Паспорт |
88359708.407251.001ПС |
1 экз. |
|
Комплект монтажных частей и принадлежностей |
_ |
1 комплект |
Сведения о методах измерений
приведены в разделе 10 «Описание и работа» руководства по эксплуатации 88359708.407251.001РЭ «Теплосчетчики ультразвуковые TermoTech 5. Руководство по эксплуатации».
Нормативные документы
Методика осуществления коммерческого учета тепловой энергии, теплоносителя, утвержденная приказом Минстроя России от 17 марта 2014 г. № 99/пр (зарегистрирован Минюстом России 12 сентября 2014 г., регистрационный № 34040);
88359708.407251.001ТУ «Теплосчетчики ультразвуковые TermoTech 5. Технические условия».
