Анализаторы удельной поверхности и размера пор Altamira

Назначение

Анализаторы удельной поверхности и размера пор Altamira (далее - анализаторы) предназначены для измерений удельной поверхности, удельного объема и размера пор твердых, пористых, сыпучих и порошкообразных материалов.

Описание

Принцип действия анализаторов основан на явлении адсорбции молекул адсорбата активной поверхностью анализируемых образцов дисперсных и пористых веществ и материалов. По изменению давления с момента начала заполнения и после наступления равновесия (при фиксированной температуре) определяется количество поглощенного (адсорбированного) газа. Затем давление увеличивают согласно заданной программе эксперимента и фиксируют следующее равновесное давление и соответствующее ему количество адсорбированного газа. На основании полученных значений строят изотерму адсорбции, которая представляет собой зависимость удельной адсорбции газа от относительного давления. На основании математической обработки данных изотерм адсорбции с применением различных теорий и моделей рассчитываются значения удельной поверхности (по методу БЭТ - Брунауэра-Эммета-Теллера и др.); удельный объем пор (по уравнению Дубинина-Радушкевича, Дубинина-Астахова и др.); размер пор из адсорбционной и десорбционной ветвей изотермы (метод Баррета, Джойнера, Халенда, теория функционалов плотности).

Конструктивно анализаторы представляют собой настольные лабораторные приборы, состоящие из системы анализа, системы измерения давления и температуры газа, вакуумного насоса и блока электроники со встроенным микропроцессором. Система анализа включает в себя:

- один, два или три блока анализа, каждый из которых может быть оснащен от 1 до 4 портами анализа, размещенными в одном сосуде Дьюара для модели Matrix 1000;

- один блок анализа, который включает в себя 4 или 8 портов анализа, размещенных в одном или двух сосудах Дьюара соответственно для модели Quick 200;

- один блок анализа, который включает в себя 2, 3 или 4 порта анализа, каждый из которых может быть размещен в собственном сосуде Дьюара для модели TOP 200.

В комплекте с анализаторами поставляется блок дегазации, который включает в себя от 4 до 8 портов дегазации.

Анализаторы выпускаются в следующих моделях: Quick 200, TOP 200 и Matrix 1000, которые отличаются количеством портов анализа, датчиками давления, набором функциональных возможностей, а также техническими характеристиками.

Модель Matrix 1000 может быть представлена в различных исполнениях JxW0-01 и JxWy-0z, где «х» обозначает количество портов анализа мезопористых материалов (J), «y» - количество портов анализа микро- и мезопористых материалов (W), «z» - обозначение наименьшего диапазона показаний давления датчиков давления анализатора. Если «y» принимает значения от 1 до 12 и «z» принимает значение 1, то наименьший диапазон показаний датчиков давления от 0 до 1 мм рт. ст., если 2 - наименьший диапазон показаний датчика давления от 0 до 0,1 мм рт. ст., «х» и «y» могут принимать значения от 0 до 12. Исполнение JxW0-01 оснащено только датчиками давления от 0 до 1000 мм рт. ст. Запись W0 обозначает, что данный анализатор может измерять удельную поверхность, удельный объем пор микро- и мезопористых материалов, размер пор только мезопористых материалов.

Корпус анализаторов изготавливают из пластмассы и металлических сплавов, окрашиваемых в цвета в соответствии с технической документацией изготовителя.

Каждый экземпляр анализаторов имеет серийный номер, расположенный на табличке на правой панели анализаторов моделей Quick 200 и TOP 200, на левой панели анализаторов модели Matrix 1000. Серийный номер имеет буквенно-цифровой формат и наносится типографским способом. Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид анализаторов представлен на рисунках 1-4. Место нанесения серийного номера на анализаторы представлено на рисунке 5.

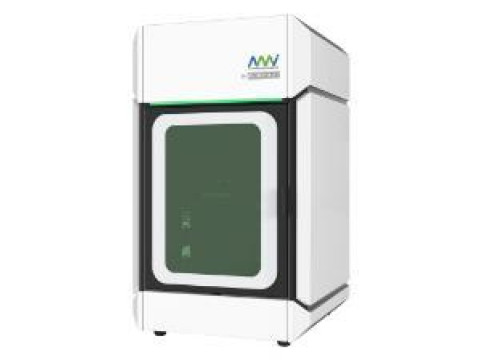

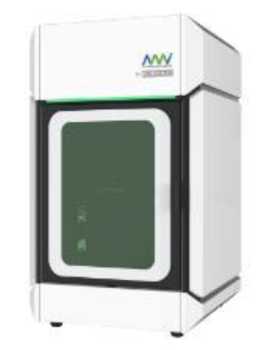

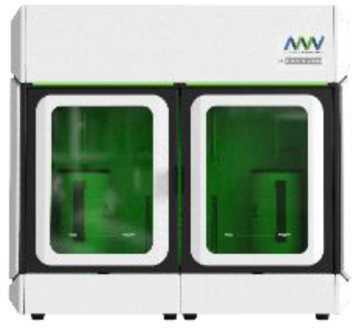

Рисунок 1 - Общий вид анализаторов удельной поверхности и размера пор Altamira модели Quick 200 на 4 и 8 портов анализа

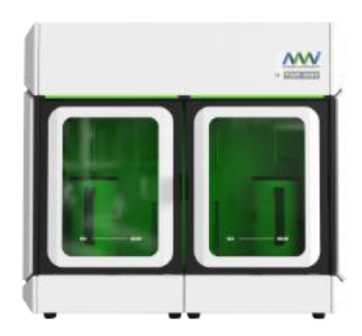

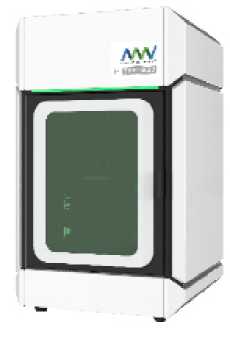

Рисунок 2 - Общий вид анализаторов удельной поверхности и размера пор Altamira модели TOP 200 на 2, 3 и 4 порта анализа

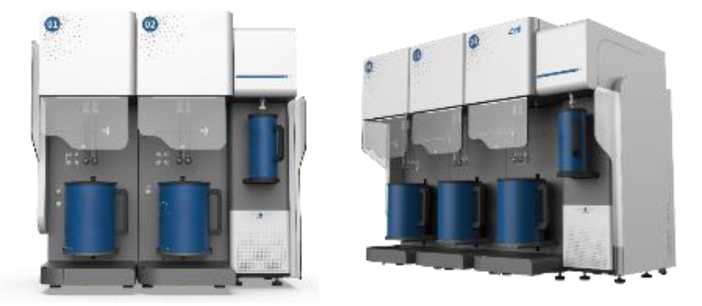

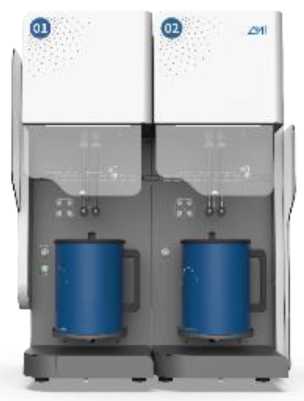

Рисунок 3 - Общий вид анализаторов удельной поверхности и размера пор Altamira модели Matrix 1000 исполнение JxW0-0z с одним, двумя и тремя блоками анализа

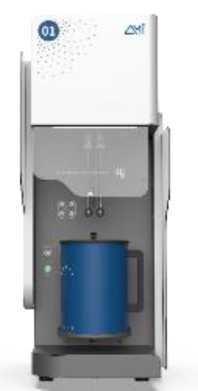

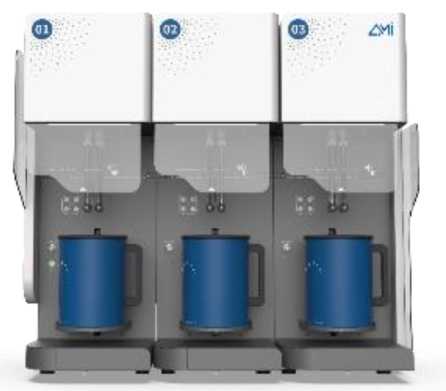

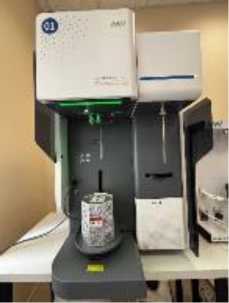

Рисунок 4 - Общий вид анализаторов удельной поверхности и размера пор Altamira модели Matrix 1000 исполнение JxWy-0z с одним, двумя и тремя блоками анализа

Место нанесения серийного номера

Анализаторы удельной

Анализаторы удельной

Анализаторы удельной

поверхности и размера пор Altamira модели Matrix 1000

поверхности и размера пор

Altamira модели TOP 200

поверхности и размера пор

Altamira модели Quick 200

Рисунок 5 - Место нанесения серийного номера на анализаторы удельной поверхности и размера пор Altamira

Пломбирование анализаторов не предусмотрено. Конструкция анализаторов обеспечивает ограничение доступа к частям анализаторов, несущим первичную измерительную информацию, и местам настройки (регулировки).

Программное обеспечение

Анализаторы оснащены программным обеспечением (далее - ПО), позволяющим осуществлять контроль процесса измерений, сбор, обработку и хранение экспериментальных данных.

Уровень защиты ПО анализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.

Идентификационные данные ПО анализаторов приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

* «X» является метрологически незначимой частью ПО и принимает значения от 0 до 9999, буквенные символы от а до z, математические и пунктуационные знаки.

Влияние ПО на метрологические характеристики анализаторов учтено при нормировании характеристик.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики моделей Quick 200 и TOP 200

Продолжение таблицы 3

Таблица 4 - Основные технические характеристики модели Matrix 1000

Продолжение таблицы 4

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

- разделе 7 «Стандартный процесс эксплуатации» руководства по эксплуатации анализаторов удельной поверхности и размера пор Altamira модели TOP 200;

- разделе 6 «Стандартный процесс эксплуатации» руководства по эксплуатации анализаторов удельной поверхности и размера пор Altamira модели Quick 200;

- разделе 4 «Стандартная эксплуатация прибора» руководства по эксплуатации анализаторов удельной поверхности и размера пор Altamira модели Matrix 1000.

Нормативные документы

Приказ Росстандарта № 315 от 15.03.2021 г. «Об утверждении Государственной поверочной схемы для средств измерений удельной адсорбции газов, удельной поверхности, удельного объема пор, размера пор, открытой пористости и коэффициента газопроницаемости твердых веществ и материалов»;

Техническая документация Beijing Altamira Instruments Co., Ltd., Китай.
