Инклинометры скважинные ВРВ-05А
| Номер в ГРСИ РФ: | 97165-25 |
|---|---|
| Категория: | Инклинометры |
| Производитель / заявитель: | Hilong Oil Service & Engineering Co., Ltd., КИТАЙ |
Инклинометры скважинные BPB-05A (далее - инклинометры) предназначены для измерений азимутального и зенитного угла ствола горизонтальной или наклоннонаправленной скважины и визирного угла (угла установки отклонителя бурового инструмента).
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97165-25 | ||||||
| Действует | по 12.12.2030 | ||||||
| Наименование | Инклинометры скважинные | ||||||
| Модель | ВРВ-05А | ||||||
| Приказы |
№2751 от
12.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 3a2538e7-a1a3-d00d-0fb7-780c02a505c5 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Hilong Oil Service & Engineering Co., Ltd., КИТАЙ, No. 1209-9, 12F, Building 5, No. 46, Shuxi Road, Jinniu High-tech Industrial Park, Jinniu District, Chengdu City, Sichuan Province; Aerospace Petroleum Technology Company, КитайЮридический адрес: 19F, Block B, Xichen International, Unit 1, Building 1, No. 399, Xishun Street, Huazhaobi, Jinniu District, Chengdu, Sichuan Province
Поверка
| Методика поверки / информация о поверке |
МП-506-2024 Государственная система обеспечения единства измерений. Инклинометры скважинные ВРВ-05А. Методика поверки
(с 12.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97165-25: Описание типа
2025-97165-25.pdf
|
Скачать | 125.2 КБ | |
|
97165-25: Методика поверки
МП-506-2024
2025-mp97165-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Инклинометры скважинные BPB-05A (далее - инклинометры) предназначены для измерений азимутального и зенитного угла ствола горизонтальной или наклоннонаправленной скважины и визирного угла (угла установки отклонителя бурового инструмента).
Описание
Принцип действия инклинометров основан на преобразовании значений проекций напряженности магнитного поля Земли и силы тяжести на чувствительные оси датчиков в электрический сигнал постоянного тока.
Инклинометр состоит из забойной и наземной частей. Наземная часть представляет собой приемное устройство, предназначенное для приема сигнала от инклинометра, нормализации принимаемого сигнала, аналого-цифрового преобразования сигнала и передачи оцифрованного сигнала в компьютер.
Для передачи сигнала от забойной части используется последовательный канал связи.
Инклинометры могут работать в составе роторной управляемой системы TS RSS.
Забойная часть инклинометра представляет собой герметичную цилиндрическую трубку, изготовленную из немагнитной нержавеющей стали, внутри которой расположен блок датчиков и блок электроники. Блок датчиков включает в себя блок акселерометров, магнитометр и датчик температуры. Блок акселерометров состоит из трех одноосевых сбалансированных кварцевых акселерометров, оси чувствительных элементов, которые расположены ортогонально друг к другу. Магнитометр представляет собой трехосевой датчик, предназначенный для определения пространственного положения зонда относительно магнитного поля Земли.
На торцах забойной части инклинометра расположены электрические разъемы, предназначенные для его подключения.
Для передачи информации с забойной части на наземную часть используется беспроводной гидравлический канал связи.
Общий вид инклинометров представлен на рисунке 1.
Заводской номер наносится на боковую поверхность зонда инклинометрического методом лазерной маркировки в цифровом формате. Место нанесения заводского номера представлено на рисунке 2.
Нанесение знака поверки не предусмотрено.
Пломбирование инклинометра не предусмотрено. Предотвращение несанкционированного доступа к узлам модулей достигается герметичной заливкой электронных плат специальными компаундами.

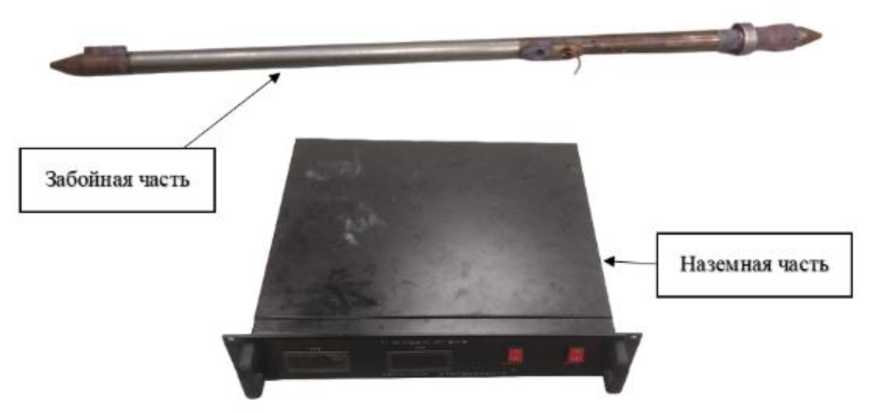

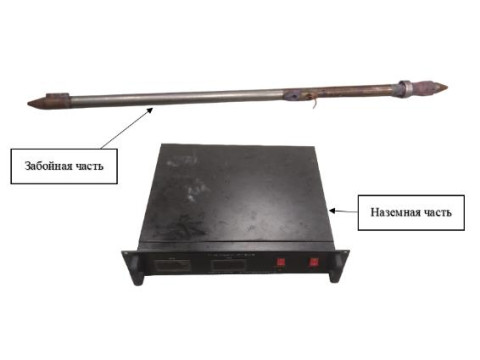

Рисунок 1 - Общий вид инклинометров скважинных BPB-05A

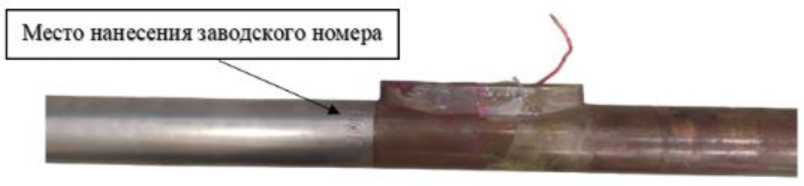

Рисунок 2 - Место нанесения заводского номера
Программное обеспечение
Инклинометры имеют встроенное и внешнее программное обеспечение (далее - ПО). С помощью ПО обеспечивается взаимодействие узлов, настройка, обработка и передача результатов измерений.
Встроенное ПО предназначено для расчётов, обработки результатов измерений и формирования выходного сигнала. Встроенное ПО устанавливается на наземную часть на заводе изготовителе. Встроенное ПО и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Данные об идентификационных данных встроенного ПО отсутствуют.
Внешнее ПО предназначено для взаимодействия с пользователем и устанавливается на персональный компьютер.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные приведены в таблице 1.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TSRSS |
|
Номер версии (идентификационный номер) ПО |
X.Y |
|
Цифровой идентификатор ПО |
D52E14691BEDB20F5551B0B4620B17F2 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
|
Примечание - Введены следующие обозначения: Х - идентификационный номер метрологически значимой части ПО, обозначается V3.1; Y - идентификационный номер текущей версии служебной части ПО, обозначается от 0 до 9 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений зенитных углов |
от 0° до 180° |
|
Пределы допускаемой абсолютной погрешности измерений зенитных углов |
±0,15° |
|
Диапазон измерений азимутальных углов |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений азимутальных углов при значении зенитного угла а>5° |
±1,5° |
|
Диапазон измерений визирных углов |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений визирных углов |
±1° |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры забойной части инклинометра (длина х ширина х высота), мм, не более |
1107х62х62 |
|
Масса забойной части инклинометра, кг, не более |
12,5 |
|
Напряжение питания от источника постоянного тока (скважинное), В |
300 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от -20 до +150 60 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
15000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом типографской печати.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Инклинометр скважинный |
BPB-05A |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
Сведения о методах измерений
приведены в руководстве по эксплуатации «Инклинометр скважинный BPB-05A. Руководство по эксплуатации» в разделе 9 «Калибровка, подключение, идентификация программного обеспечения».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. №2482 №Об утверждении Государственной поверочной схемы для средств измерений плоского угла»;
«ИНКЛИНОМЕТРЫ СКВАЖИННЫЕ BPB-05A. Стандарт предприятия».
