Датчики силоизмерительные тензорезисторные PE
| Номер в ГРСИ РФ: | 97166-25 |
|---|---|
| Категория: | Датчики силоизмерительные |
| Производитель / заявитель: | Gicam S.r.l., ИТАЛИЯ |
Датчики силоизмерительные тензорезисторные РЕ (далее - датчики) предназначены для преобразований силы в измеряемую физическую величину (напряжение постоянного тока), пропорционально измеряемой силе при сжатии.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97166-25 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Датчики силоизмерительные тензорезисторные | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | PE | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
РЕ52 РЕ53 |
|||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№2751 от
12.12.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | d06ddd56-aa21-6556-272b-849eece50005 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Gicam S.r.l., ИТАЛИЯ, P.zza XI Febbraio, 2, 22015 Gravedona ed Uniti (CO)
Поверка
| Методика поверки / информация о поверке |
МП-879-2025 Государственная система обеспечения единства измерений. Датчики силоизмерительные тензорезисторные PE. Методика поверки
(с 12.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97166-25: Описание типа
2025-97166-25.pdf
|
Скачать | 130.1 КБ | |
|
97166-25: Методика поверки
МП-879-2025
2025-mp97166-25.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Датчики силоизмерительные тензорезисторные РЕ (далее - датчики) предназначены для преобразований силы в измеряемую физическую величину (напряжение постоянного тока), пропорционально измеряемой силе при сжатии.
Описание
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой силы. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Датчики состоят из упругого элемента, защитного корпуса цилиндрической формы, кабеля, тензорезисторов на клеевой основе, соединенных по мостовой электрической схеме, и элементов герметизации. Места наклейки тензорезисторов находятся во внутренней полости упругого элемента и защищены крышками и герметиком.
Электрическое подсоединение к внешним измерительным усилителям осуществляется через унифицированные электрические разъемы.
Датчики выпускаются в следующих модификациях РЕ52 и РЕ53, различающиеся номинальным усилием, габаритными размерами и массой.
К данному типу средства измерений относятся следующие датчики: мод. РЕ52,
|
сер. |
№ |
21.30033; мод. |
РЕ52, |
сер. |
№ |
21.30034; |
мод. |
РЕ52, |
сер. |
№ |
21.30035; |
мод. |
РЕ52, |
|
сер. |
№ |
21.30036; мод. |
РЕ53, |
сер. |
№ |
21.31499; |
мод. |
РЕ53, |
сер. |
№ |
21.31500; |
мод. |
РЕ53, |
|
сер. |
№ |
21.31501; мод. |
РЕ53, |
сер. |
№ |
21.31502; |
мод. |
РЕ53, |
сер. |
№ |
21.31503; |
мод. |
РЕ53, |
|
сер. |
№ |
21.31504; мод. |
РЕ53, |
сер. |
№ |
21.31505; |
мод. |
РЕ53, |
сер. |
№ |
21.31506; |
мод. |
РЕ53, |
|
сер. |
№ |
21.31507; мод. |
РЕ53, |
сер. |
№ |
21.31508; |
мод. |
РЕ53, |
сер. |
№ |
21.31509; |
мод. |
РЕ53, |
|
сер. |
№ 21.31510. | ||||||||||||
Нанесение знака поверки на датчики не предусмотрено.
Серийные номера в виде цифрового обозначения, состоящего из арабских цифр, нанесены несмываемой краской на маркировочную табличку, наклеиваемую на корпус датчиков.
Конструкция датчиков обеспечивает ограничение доступа к наклеенным тензорезисторам в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, путём заливки монтажных отверстий и сопряжений герметиком. Конструкция датчика является неразборной, пломбирование датчиков не производится.
Общий вид датчиков с указанием места нанесения серийного номер приведён на рисунке 1. Общий вид маркировочной таблички приведён на рисунке 2.

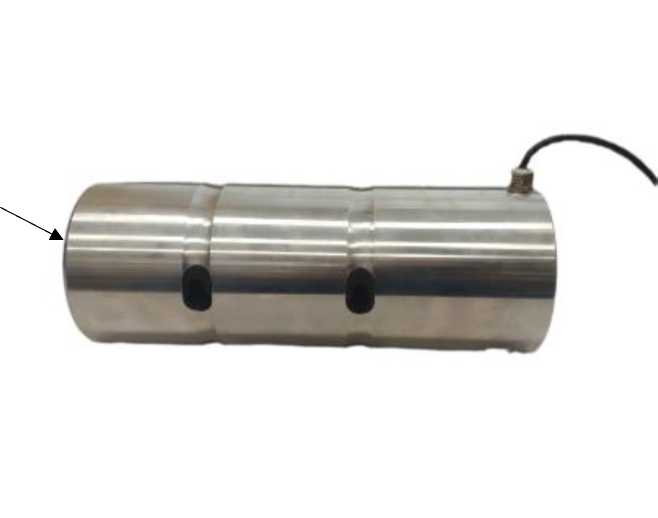

Место нанесения маркировочной таблички на боковой поверхности

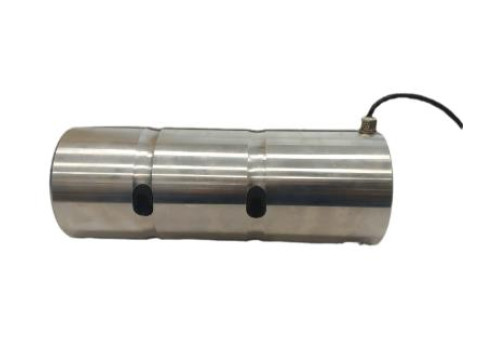

Рисунок 1 - Общий вид датчиков силоизмерительных тензорезисторных РЕ
21.30035
СЗ 3OOODIV YEAR2O21
350ohm
ImV/V
&GICA№
РЕ 52
MODEL
OUTPUT SER#
CLASS

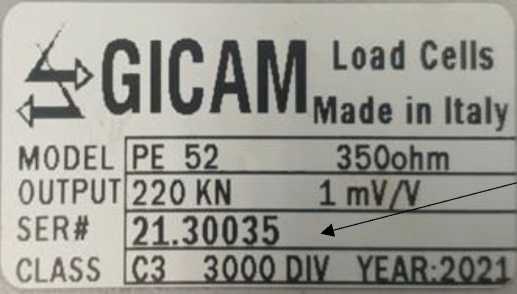

Рисунок 2 - Общий вид маркировочной таблички
Место нанесения серийного номера
Маркировочная табличка, которая наклеена на корпус датчика, содержит следующую информацию:
- логотип изготовителя;
- модификацию;
- номинальное усилие в килограммах;
- выходной сигнал при номинальном усилии в мВ\В;
- серийный номер;
- год изготовления;
- ряд прочей информации в соответствии с технической документацией изготовителя.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
мод. РЕ52 |
мод. РЕ53 |
|
Номинальное усилие, Fhom, кН (т) |
220 (22) |
600 (60) 1000 (100) |
|
Выходной сигнал при Fhom, мВ/В |
от 1,01 до 1,03 | |
|
Нижний предел измерений, % от Fhom |
10 | |
|
Пределы допускаемой относительной погрешности измерений силы, % |
±1 | |
|
Предельное значение составляющей погрешности, связанной с воспроизводимостью показаний (В), % |
0,60 | |
|
Предельное значение составляющей погрешности, связанной с повторяемостью показаний (В’), % |
0,30 | |
|
Предельные значения составляющей погрешности, связанной с градуировочной характеристикой (fc), % |
±0,3 | |
|
Предельные значения составляющей погрешности, связанной с дрейфом нуля (fo), % |
±0,2 | |
|
Предельное значение составляющей погрешности, связанной с гистерезисом (v), % |
0,40 | |
|
Предельное значение составляющей погрешности, связанной с ползучестью (с), % |
0,40 | |
|
Изменение значения выходного сигнала при изменении температуры на 10 °С, % от наибольшего предела измерений |
±0,02 | |
|
Изменение значения выходного сигнала при отсутствии нагрузки при изменении температуры на 10 °С, % от наибольшего предела измерений |
±0,03 | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
РЕ52 |
РЕ53 | |
|
Номинальное усилие, Fhom, кН (т) |
220 (22) |
600 (60) | 1000 (100) | |
|
Входное сопротивление, Ом |
от 350 до 360 | ||
|
Выходное сопротивление, Ом |
от 350 до 353 | ||
|
Сопротивление изоляции, МОм, св. |
2000 | ||
|
Предельно допустимая нагрузка, % Fhom |
150 | ||
|
Напряжение питания постоянного тока, В |
от 5 до 18 | ||
|
Габаритные размеры (диаметрхвысота), мм, не более |
50x123 |
95x270 |
120x295 |
|
Масса, кг, не более |
8 |
15 |
25 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от -10 до +40 от 20 до 80 | ||
Таблица 3 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Вероятность безотказной работы за 2000 ч |
0,9 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик силоизмерительный тензорезисторный РЕ |
В зависимости от модификации |
1 шт. |
|
Паспорт и руководство по эксплуатации |
Датчик силоизмерительный тензорезисторный |
1 экз. |
Сведения о методах измерений
приведены в разделе 8 «Сведения о методах измерения» паспорта и руководства по эксплуатации на датчик.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 22.10.2019 г. № 2498 Об утверждении Государственной поверочной схемы для средств измерений силы.
