Приборы однофазные измерительные цифровые ИРИС
| Номер в ГРСИ РФ: | 97167-25 |
|---|---|
| Производитель / заявитель: | ООО НПП "Микропроцессорные технологии", г. Новосибирск |
Приборы однофазные измерительные цифровые ИРИС (далее - приборы) предназначены для измерений силы и напряжения постоянного и переменного тока в однофазных сетях с номинальной частотой 50 Гц.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97167-25 | |||||||||
| Действует | по 12.12.2030 | |||||||||
| Наименование | Приборы однофазные измерительные цифровые | |||||||||
| Модель | ИРИС | |||||||||
| Модификации |
ИРИС - О- X - V - A - X - X, где: ИРИС - тип приборов О - функциональное исполнение: О –однофазный измеритель с креплением в щит X - конструктивное исполнение: 2 –размер лицевой панели 131×49мм; 115Б –размер диаметра лицевой панели 115 мм, наличие барграфа; 120 –размер лицевой панели с монтажной рамкой 132 мм, наличие барграфа V - номинальное значение напряжения (входной сигнал): V –поддержка номинальных напряжений из ряда: 60 мВ; 75 мВ; 100 В; 200 В; 250 В; 500 В; (переменного/постоянного напряжения) A - номинальное значение тока (входной сигнал): A –поддержка номинальных токов из ряда: 100 мAпеременного/постоянного тока; 1 А, 5 А переменного тока. X - условное обозначение напряжения питания: 220V – 220 В переменного и постоянного напряжения; 24V –24 В постоянного напряжения X - Условное обозначение цифрового интерфейса: RS –наличие интерфейсов RS-485, Bluetooth; х –наличие интерфейса Bluetooth на испытания представлены: ИРИС-О-115Б-V-A-220V-RS ИРИС-О-115Б-V-A-24V-RS |
|||||||||
| Приказы |
№2751 от
12.12.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | c2f15113-8637-406e-7332-994a4a2faa76 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО НПП «Микропроцессорные технологии», РОССИЯ, 630110, г. Новосибирск, ул. Писемского 24/4, 2 этаж
Поверка
| Методика поверки / информация о поверке |
МТ.ИРИС.03.01 Государственная система обеспечения единства измерений. Приборы однофазные измерительные цифровые ИРИС. Методика поверки
(с 12.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 03.05.2026 |
Поверители
Скачать
|
97167-25: Описание типа
2025-97167-25.pdf
|
Скачать | 271.8 КБ | |
|
97167-25: Методика поверки
МТ.ИРИС.03.01
2025-mp97167-25.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Приборы однофазные измерительные цифровые ИРИС (далее - приборы) предназначены для измерений силы и напряжения постоянного и переменного тока в однофазных сетях с номинальной частотой 50 Гц.
Описание
Принцип действия приборов основан на аналого-цифровом преобразовании входных сигналов с последующей математической и алгоритмической обработкой измеренных величин. Полученные результаты измерений отображаются на дисплее приборов, сохраняются в памяти и передаются через различные интерфейсы в информационные системы и системы управления более высокого уровня.
Конструктивно приборы выполнены в пластиковом корпусе черного цвета моноблочного исполнения, с креплением на панель (для модификаций ИРИС-О-2-V-A-X-X, ИРИС-О-115B-V-A-X-X) или на монтажную рамку (для модификаций ИРИС-О-120-V-A-X-X). На передней панели корпуса располагается IPS-дисплей для отображения информации о текущих измерениях и сенсорная кнопка управления. На задней стороне корпуса расположены соединительные разъемы и клеммы для подключения цепей питания, аналогового и цифрового ввода/вывода и RS-485.
Модификации ИРИС-О-2-V-A-X-X имеют отображение рода тока (АС/DC).
Модификации ИРИС-(')-115Б^-/\-Х-Х. ИРИС-О-120-V-A-X-X имеют шесть светодиодных индикаторов для отображения информации о множителе (милли/кило), единицах величин отображаемой величины (V/A) и роде тока (АС/DC), барграф для отображения уровня входной величины в процентах от выбранного номинального значения, индикатор работы Bluetooth.
Структура условного обозначения модификаций приборов представлена на рисунке 1.
ИРИС - О - X - V - A - X - X
|
тип приборов 1 | ||
|
Функциональное исполнение: О - однофазный измеритель с креплением в щит. | ||
|
Конструктивное исполнение: 2 - размер лицевой панели 131x49 мм; 115Б - размер диаметра лицевой панели 115 мм, наличие барграфа; 120 - размер лицевой панели с монтажной рамкой 132 мм, наличие барграфа. |
Номинальное значение напряжения (входной сигнал):
V - поддержка номинальных напряжений из ряда: 60 мВ; 75 мВ; 100 В; 200 В; 250 В; 500 В; (переменного/постоянного напряжения). Настраивается через программное обеспечение.________
Номинальное значение тока (входной сигнал):
A - поддержка номинальных токов из ряда: 100 мА
переменного/постоянного тока; 1 А, 5 А переменного тока. Настраивается через программное обеспечение.______________________
Условное обозначение напряжения питания:
220V - 220 В переменного и постоянного напряжения;
24V - 24 В постоянного
напряжения._____________________
Условное обозначение цифрового интерфейса:
RS - наличие интерфейсов RS-485, Bluetooth;
х - наличие интерфейса Bluetooth.
Рисунок 1 - Структура условного обозначения модификаций приборов
Заводской номер наносится на маркировочную табличку, расположенную на тыльной (для модификаций ИРИС-О-II5b-V-A-X-X, ИРИС-О-120-V-A-X-X) или боковой (для модификаций ИРИС-О-2-V-A-X-X) стороне корпуса, методом гравировки в виде цифрового кода.

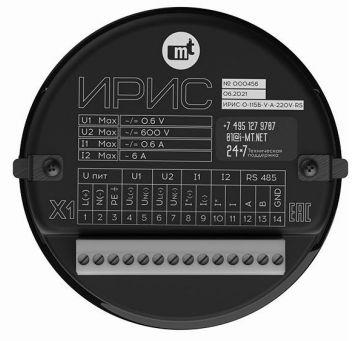

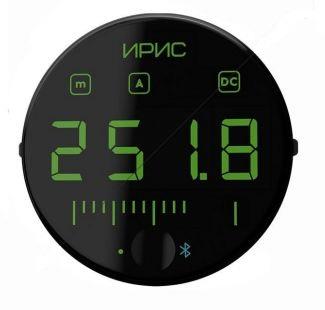

Общий вид приборов с указанием места ограничения доступа к местам настройки (регулировки), мест нанесения знака утверждения типа и заводского номера представлен на рисунках 2 - 3. Способ ограничения доступа к местам настройки (регулировки) - нанесение пломбировочной наклейки, разрушающейся при попытке вскрытия прибора. Нанесение знака поверки на приборы не предусмотрено.

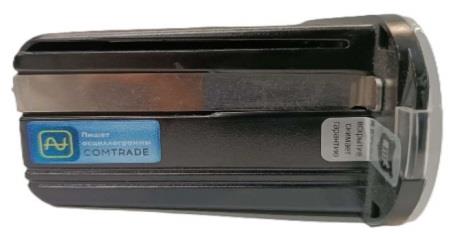

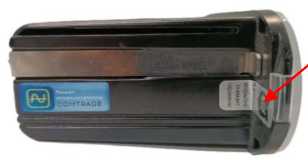

Место нанесения знака утверждения типа
ШВВ1
шш

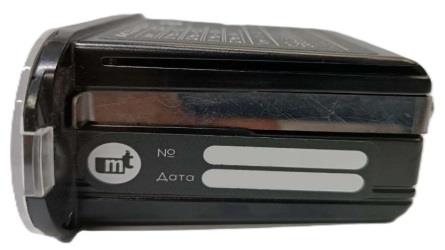

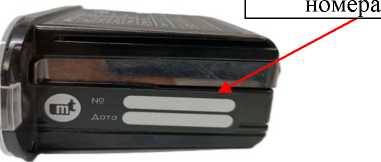

Место нанесения заводского номера
Рисунок 2 - Общий вид приборов модификаций ИРИС-()-115Б-\'-А-Х-Х.
ИРИС-О-120-V-A-X-X с указанием места ограничения доступа к местам настройки (регулировки), мест нанесения знака утверждения типа и заводского номера

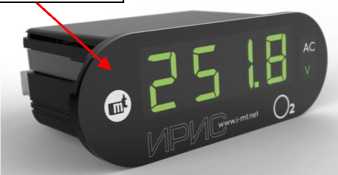

Место нанесения знака утверждения типа
Место нанесения заводского

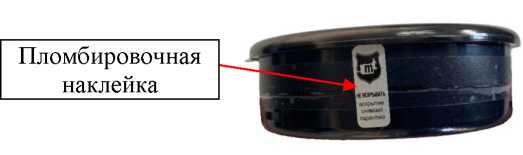

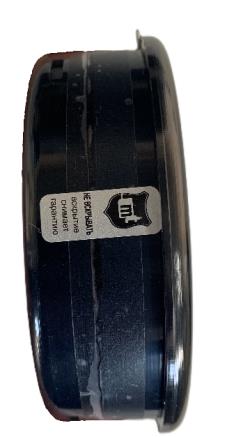

Пломбировочная наклейка

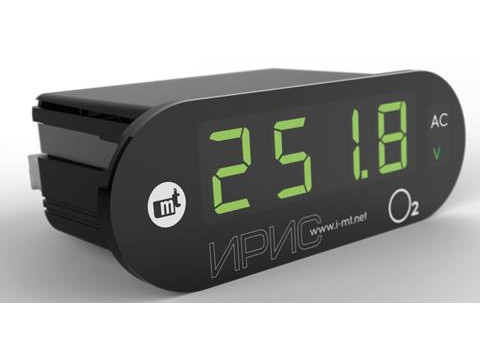

Рисунок 3 - Общий вид приборов модификаций ИРИС-О-2-V-A-X-X с указанием места ограничения доступа к местам настройки (регулировки), мест нанесения знака утверждения типа и заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) приборов представлено встроенным ПО.
Встроенное ПО разделено на метрологически значимую и незначимую части.
Метрологические характеристики приборов нормированы с учетом влияния метрологически значимой части встроенного ПО.
Встроенное ПО устанавливается в энергонезависимую память на заводе-изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. Встроенное ПО защищено от несанкционированного доступа путем механического пломбирования прибора.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО приборов приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
IRIS |
|
Номер версии (идентификационный номер ПО), не ниже |
2.0.x.x |
|
Цифровой идентификатор ПО |
- |
|
Примечание - Номер версии встроенного ПО состоит из двух частей: - номер версии метрологически значимой части ПО (2.0.); - номер версии метрологически незначимой части ПО (x.x), где «х» может принимать целые значения в диапазоне от 0 до 999. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой основной приведенной погрешности измерений, % |
Пределы допускаемой приведенной дополнительной погрешности измерений от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % |
Номинальное значение (1ном/ ином) |
|
Канал I1 | ||||
|
Сила постоянного тока, мА |
от -1,2^1ном до -0,02-1ном от 0,02^ном до 1,2-1ном |
±0,6 |
±0,1 |
100 мА |
|
Сила переменного тока при частоте 50 Гц, мА |
от 0,02^ном до 1,2-1ном |
±0,6 |
±0,1 | |
|
Канал I2 | ||||
|
Сила переменного тока при частоте 50 Гц, А |
от 0,02^ном до 1,2-1ном |
±0,6 |
±0,2 |
1 А; 5 А |
|
Канал Ui | ||||
|
Напряжение постоянного тока, мВ |
от -1,2-ином до -0,02-ином от 0,02- ином до 1,2^ином |
±0,6 |
±0,05 |
60 мВ; 75 мВ |
|
Напряжение переменного тока при частоте 50 Гц, мВ |
от 0,02-ином до 1,2^ином |
±0,6 |
±0,05 | |
|
Канал U2 | ||||
|
Напряжение постоянного тока, В |
от -1,2-ином до -0,02^ном от 0,02- ином до 1,2^ином |
±0,6 |
±0,05 |
100 В; 200 В; 250 В; 500 В |
|
Напряжение переменного тока при частоте 50 Гц, В |
от 0,02- ином до 1,15-ином |
±0,6 |
±0,1 | |
|
Примечания: 1. Нормирующим значением для приведенной погрешности измерений является номинальное значение. 2. Основная и дополнительная погрешности суммируются алгебраически. | ||||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - номинальное напряжение постоянного тока, В - номинальное напряжение переменного тока, В - частота переменного тока, Гц |
24 (220) 220 50 |
|
Потребляемая мощность, Вт, не более |
4 |
|
Габаритные размеры, мм, не более: - ИРИС-О-115Б^-А-Х-Х (диаметрхдлина) - ИРИС-О-120-V-A-X-X с монтажной рамкой (ширинахвысотахдлина) - ИРИС-О-2-V-A-X-X (ширинахвысотахдлина) |
115x38 132x132x38 131x49x93 |
|
Масса, кг, не более |
0,25 |
|
Количество каналов измерений силы переменного тока, шт. |
2 |
|
Количество каналов измерений силы постоянного тока, шт. |
1 |
|
Количество каналов измерений напряжения постоянного и переменного тока, шт. |
2 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84,0 до 106,0 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, %, не более - атмосферное давление, кПа |
от -40 до +75 98 от 84,0 до 106,0 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
250000 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную табличку прибора любым технологическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Прибор однофазный измерительный цифровой |
ИРИС |
1 шт. |
|
Паспорт 1) - для модификаций ИРИС-О- 115Б-V -A-X-X, ИРИС-О-120-V-A-X-X - для модификаций ИРИС-О-2-V-A-X-X |
МТ.ИРИС-0.02.ТП МТ.ИРИС-02.03.ТП |
1 экз. |
|
Руководство по эксплуатации 1) - для модификаций ИРИС-О- 115Б-V -A-X-X, ИРИС-О-120-V-A-X-X - для модификаций ИРИС-О-2-V-A-X-X |
МТ.ИРИС.02.13.РЭ МТ.ИРИС.04.10.РЭ |
1 экз. |
|
Комплект монтажных частей |
- |
1 шт. |
|
Примечание - Состав определяется заказом. | ||
Сведения о методах измерений
- в разделе 4 «Устройство и функциональные возможности» документа МТ.ИРИС.02.13.РЭ «Приборы однофазные измерительные цифровые ИРИС-О. Руководство по эксплуатации»;
- в разделе 4 «Устройство и функциональные возможности» документа МТ.ИРИС.04.10.РЭ «Приборы однофазные измерительные цифровые ИРИС-О2. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;
ТУ 26.51.43-018-62887456-2025 «Приборы однофазные измерительные цифровые ИРИС. Технические условия».
