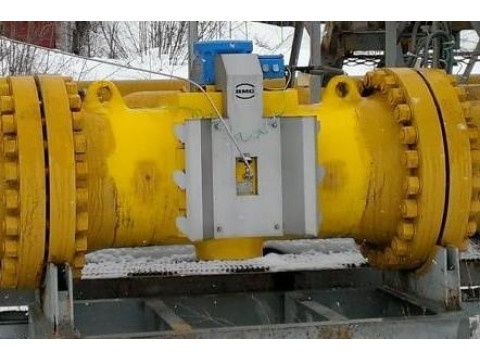

Счетчик газа ультразвуковой USZ 08
| Номер в ГРСИ РФ: | 97168-25 |
|---|---|
| Категория: | Счетчики газа |
| Производитель / заявитель: | Фирма "RMG Messtechnik GmbH", Германия |
Счетчик газа ультразвуковой USZ 08 (далее - счетчик) предназначен для измерений и вычислений объема и объемного расхода природного газа при рабочих условиях на объектах «ООО «Газпром межрегионгаз Пермь».
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97168-25 | ||||||
| Наименование | Счетчик газа ультразвуковой | ||||||
| Модель | USZ 08 | ||||||
| Приказы |
№2751 от
12.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | e0b15215-4505-730d-df91-d350788d8b51 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
RMG Messtechnik GmbH, ГЕРМАНИЯ, Otto-Hahn Strasse, 5, 35510 Butzbach
Поверка
| Методика поверки / информация о поверке |
МП 1759-13-2024 Государственная система обеспечения единства измерений. Счетчик газа ультразвуковой USZ 08. Методика поверки
(с 12.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97168-25: Описание типа
2025-97168-25.pdf
|
Скачать | 308.2 КБ | |
|
97168-25: Методика поверки
МП 1759-13-2024
2025-mp97168-25.pdf
|
Скачать | 640.2 КБ |
Описание типа
Назначение
Счетчик газа ультразвуковой USZ 08 (далее - счетчик) предназначен для измерений и вычислений объема и объемного расхода природного газа при рабочих условиях на объектах «ООО «Газпром межрегионгаз Пермь».
Описание
Принцип действия счетчика основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода.
Конструктивно счетчик состоит из корпуса, в котором установлено шесть пар ультразвуковых приемопередатчиков (далее - УЗП), и блока электроники USE 09 (далее - вычислитель), который закреплен с наружной стороны корпуса и не подвержен влиянию давления измерительной линии.
УЗП крепятся непосредственно на корпусе счетчика и не выступают в проточную часть трубопровода, что обеспечивает минимальные потери давления газа на счетчике. Пары УЗП образуют акустические каналы, которые расположены симметрично относительно оси счетчика, что позволяет измерять расход газа в реверсивном направлении. Кроме этого возможно провести самодиагностику и анализ профиля потока. Измерения по акустическим каналам проводятся попеременно в обоих направлениях, что позволяет избежать влияния разности скорости распространения звука в измеряемой среде на точность измерений.
Вычислитель на основании результатов измерений по акустическим каналам рассчитывает скорость потока среды, усредненную по поперечному сечению счетчика, объемный расход и объем газа в прямом и обратном (при необходимости) направлениях. В его состав входит жидкокристаллический дисплей, на котором отображаются параметры настроек, значения измерений и вычислений, сообщения системы самодиагностики, предупреждения и аварийные сообщения, показания внешних датчиков температуры и давления.
Все изменения конфигурируемых параметров или архивов протоколируются в интегрированной энергонезависимой памяти вычислителя, кроме этого изменение параметров счетчика защищено специальным переключателем, находящимся на вычислителе, который должен быть закрыт и опломбирован при использовании счетчика для коммерческого учета. Счетчик присоединяется к трубопроводу с помощью фланцев, выполненных по стандартам ANSI, DIN, ГОСТ или специального исполнения (в зависимости от заказа).
В счетчике предусмотрена возможность замены УЗП под давлением, в рабочем режиме без вывода прибора из эксплуатации.
Общий вид счетчика представлен на рисунке 1.
Пломбы, предотвращающие доступ к элементам конструкции, устанавливаются изготовителем счетчика и/или организацией, выполняющей ремонт счетчика. Знак поверки на счетчик не наносится. Заводской номер, состоящий из 6 арабских цифр и год выпуска счетчика наносятся на маркировочную табличку методом лазерной гравировки. Общий вид маркировочной таблички представлен на рисунке 2.
Схема пломбирования от несанкционированного доступа представлена на рисунке 3.

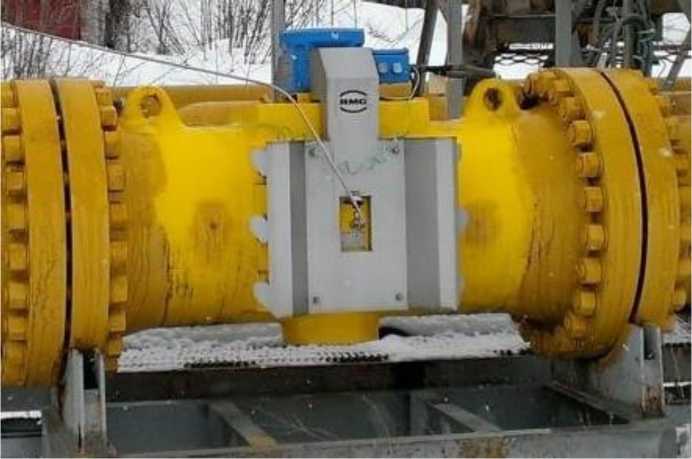

Рисунок 1 - Общий вид счетчика
Заводской номер
Знак утверждения типа

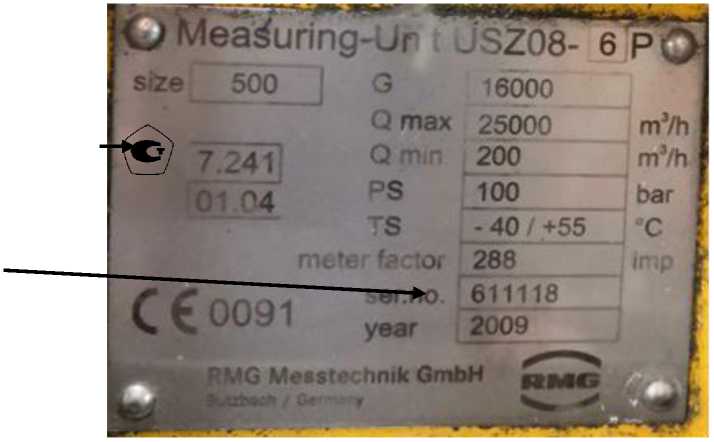

Рисунок 2 - Общий вид маркировочной таблички

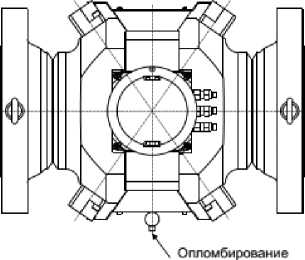

Вид сверху:
капор/ разъема согл чертежу No 056440 4 при вводе в эксплуатацию

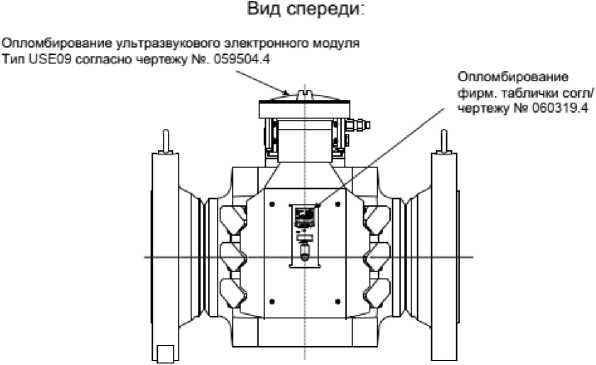

Рисунок 3 - Схема пломбирования счетчика от несанкционированного доступа
Программное обеспечение
Счетчик имеет встроенное программное обеспечение (далее - ПО), включающее алгоритм вычисления, который основан на конструктивных особенностях счетчика.
ПО предназначено для расчета объема и объемного расхода газа при рабочих условиях, посредством измерения скорости потока газа на основании времени прохождения ультразвуковых импульсов по каждому из лучей, ее усреднением с учетом внутреннего диаметра.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
Программное обеспечение счетчика «USZ 08» |
|
Версия программного обеспечения |
1.523 |
|
Цифровой идентификатор (контрольная сумма) |
1АВ7 |
|
Примечание: Допускается обновление в целях утверждения типа СИ, при согл и эксплуатирующей организацией. |
ПО на версии, утвержденные в ходе испытаний асовании действий с заводом изготовителем |
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Помимо возможности просмотра и изменения параметров с помощью магнитного стержня непосредственно на дисплее счетчика доступ может осуществляться с помощью сервисного программного обеспечения для конфигурирования, настройки и обмена данными RMGView, которое состоит из модулей просмотра, диагностики и редактирования, предназначенных для проведения проверки технического состояния счетчика.
RMGView находится под многоуровневой системой защиты, которая предоставляет доступ только уполномоченным пользователям и одновременно определяет какие параметры пользователь может вводить или изменять.
Технические характеристики
Т аблица 2 - Метрологические характеристики____________________________________
|
Наименование характеристики |
Значение |
|
Диапазон измерений расхода газа при рабочих условиях, м3/ч |
от 200 до 25000 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях, %: - при поверке на поверочной установке: 0,1Qmax < Q < Qmax Qmin < Q < 0,1Qmax |
±0,5 |
|
±0,7 | |
|
- при поверке имитационным методом: 0,1Qmax < Q < Qmax Qmin < Q < 0,1Qmax |
±0,7 |
|
±1,0 |
Т аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
природный газ |
|
Диаметр условного прохода, мм |
500 |
|
Диапазон абсолютного давления измеряемого газа, МПа |
от 0,1 до 25 |
|
Диапазон температур измеряемого газа, °С |
от -40 до +50 |
|
Условия эксплуатации: - диапазон температур окружающей среды, °С |
от -40 до +55 |
|
- относительная влажность окружающей среды, не более, % |
95 |
|
Напряжение питания (постоянный ток), В |
24 (+10/-15%) |
|
Потребляемая мощность, Вт |
15 |
|
Выходные сигналы, шт.: - токовый 0/4 - 20 мА |
1 (гальванически |
|
- импульсный |
развязанный) 2 |
|
- RS - 485 |
3 |
|
- контактный |
2 |
|
Габаритные размеры, мм, не более длина |
1500 |
|
ширина |
820 |
|
высота |
530 |
|
Масса, кг, не более |
1465 |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
|
Средняя наработка на отказ, ч, не менее |
80 000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики в верхнем левом углу и на лицевую панель вычислителя в верхнем левом углу методом наклейки.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение /заводской номер |
Количество, шт./экз. |
|
Cчетчик газа ультразвуковой USZ 08 |
611118 |
1 |
|
Комплект принадлежностей |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Паспорт |
- |
1 |
|
Сервисное программное обеспечение для конфигурирования, настройки и обмена данными с счетчиком |
RMGView |
1 |
Сведения о методах измерений
приведены в разделе «Введение» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 11.05.2022 №1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа».
