Штангенрейсмасы SHAHE
| Номер в ГРСИ РФ: | 97169-25 |
|---|---|
| Категория: | Штангенрейсмасы |
| Производитель / заявитель: | Wenzhou Sanhe Measuring Instrument Co., LTD, КНР |
Штангенрейсмасы SHAHE (далее по тексту - штангенрейсмасы) предназначены для измерений линейных размеров и проведения разметочных работ.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97169-25 | |||||||||||||||||||||||||||
| Действует | по 12.12.2030 | |||||||||||||||||||||||||||
| Наименование | Штангенрейсмасы | |||||||||||||||||||||||||||
| Модель | SHAHE | |||||||||||||||||||||||||||
| Модификации |
ШР ШРК ШРЦ |
|||||||||||||||||||||||||||
| Приказы |
№2751 от
12.12.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | c9e264d4-bbdc-fe57-738b-0cb8374e2b3b | |||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||
Производитель / Заявитель
WENZHOU SANHE MEASURING INSTRUMENT CO, LTD, КИТАЙ, №26, Taihe Road, Nanlvao Village, Liushi town, Wenzhou, Zhejiang, PRC
Поверка
| Методика поверки / информация о поверке |
МП-7.048-2025 Государственная система обеспечения единства измерений. Штангенрейсмасы SHAHE. Методика поверки
(с 12.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97169-25: Описание типа
2025-97169-25.pdf
|
Скачать | 326.5 КБ | |
|
97169-25: Методика поверки
МП-7.048-2025
2025-mp97169-25.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Штангенрейсмасы SHAHE (далее по тексту - штангенрейсмасы) предназначены для измерений линейных размеров и проведения разметочных работ.
Описание
Штангенрейсмасы изготавливаются следующих модификаций:
- ШР - с отсчетом по нониусу (Рисунок 1);
- ШРК - с отсчетом по круговой шкале (Рисунок 2);
- ШРЦ - с цифровым отсчетным устройством (Рисунок 3).
Штангенрейсмасы изготавливаются в исполнениях 1 и 2, отличающихся между собой погрешностью измерений.
Принцип действия штангенрейсмасов модификации ШР основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенрейсмаса.
Принцип действия штангенрейсмасов модификации ШРК основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку штангенрейсмаса. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.
Принцип действия штангенрейсмасов модификации ШРЦ основан на преобразовании линейного перемещения рамки штангенрейсмаса в изменения электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический дисплей цифрового отсчетного устройства. Отсчет размеров производится по цифровому отсчетному устройству.
Каждая модификация штангенрейсмасов имеет ряд типоразмеров, которые отличаются друг от друга погрешностью, диапазонами измерений и значениями отсчета по нониусу (ценой деления круговой шкалы отсчетного устройства, шагом дискретности цифрового отсчетного устройства), формой основания, габаритными характеристиками и массой.
Штангенрейсмасы модификации ШР состоят из основания, штанги с миллиметровой шкалой, рамки с нониусом со стопорным винтом, перемещающейся вдоль штанги, устройства тонкой установки рамки и ножки, предназначенной для проведения измерений и разметочных работ.
Штангенрейсмасы модификации ШРК состоят из основания, штанги с миллиметровой шкалой, рамки с круговой шкалой со стопорным винтом, перемещающейся вдоль штанги, устройства тонкой установки рамки и ножки, предназначенной для проведения измерений и разметочных работ. Круговая шкала имеет возможность совмещения стрелки с нулевым делением шкалы при помощи ободка.
Штангенрейсмасы модификации ШРЦ состоят из основания, штанги, рамки с цифровым отсчетным устройством в виде жидкокристаллического дисплея со стопорным винтом, которая перемещается вдоль штанги, устройства тонкой установки рамки, источника питания и ножки, предназначенной для проведения измерений и разметочных работ.

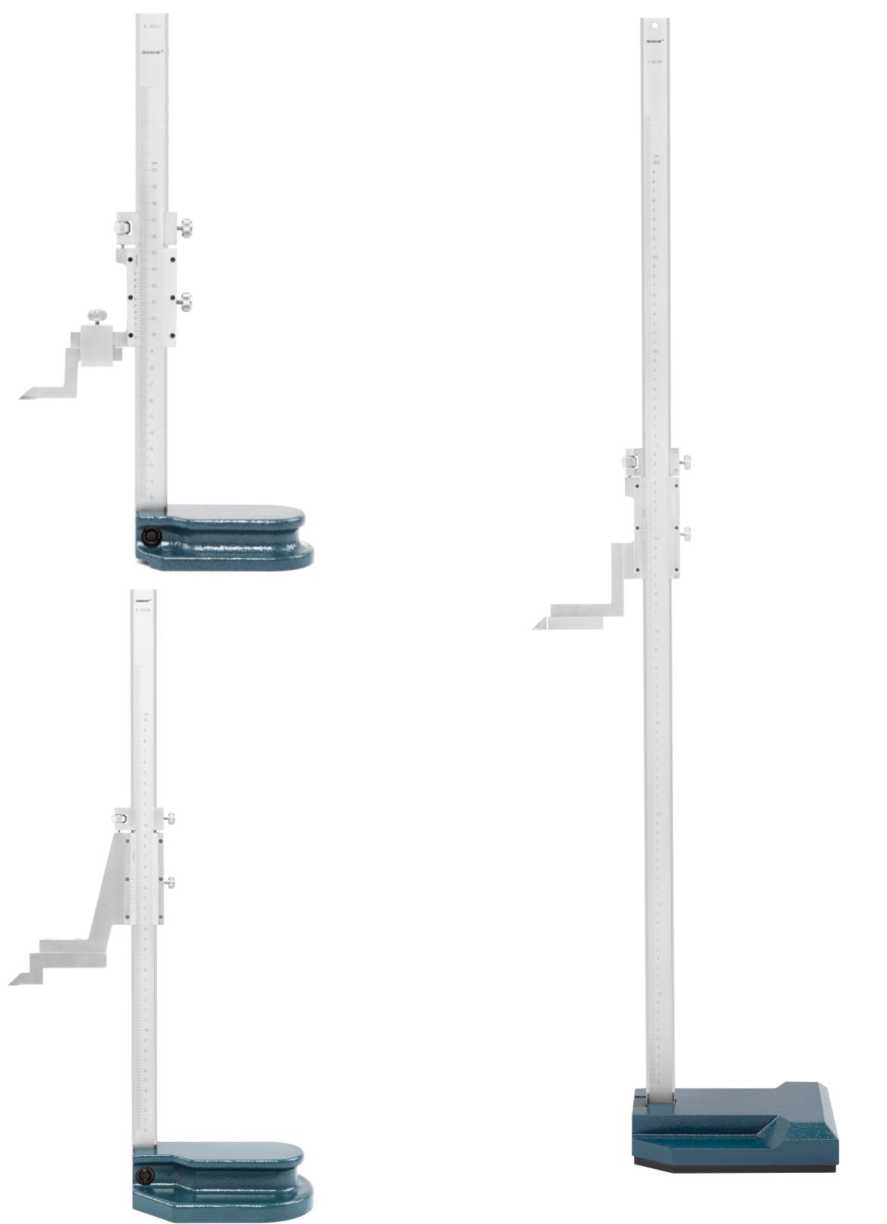

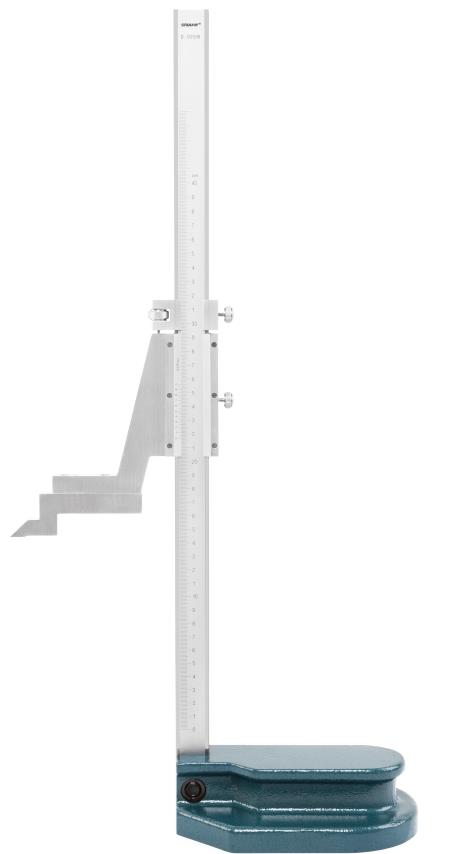

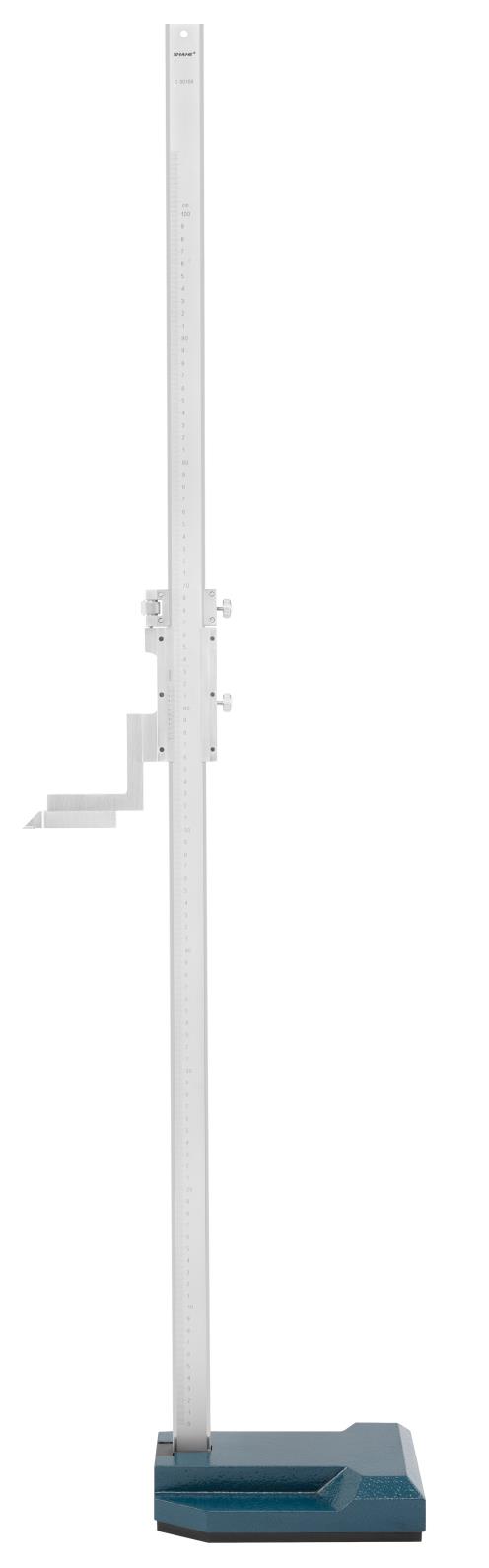

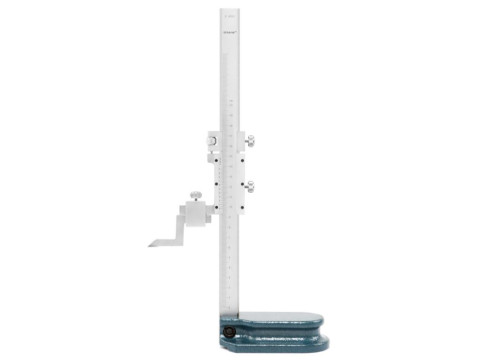

Рисунок 1 - Общий вид штангенрейсмасов модификации ШР

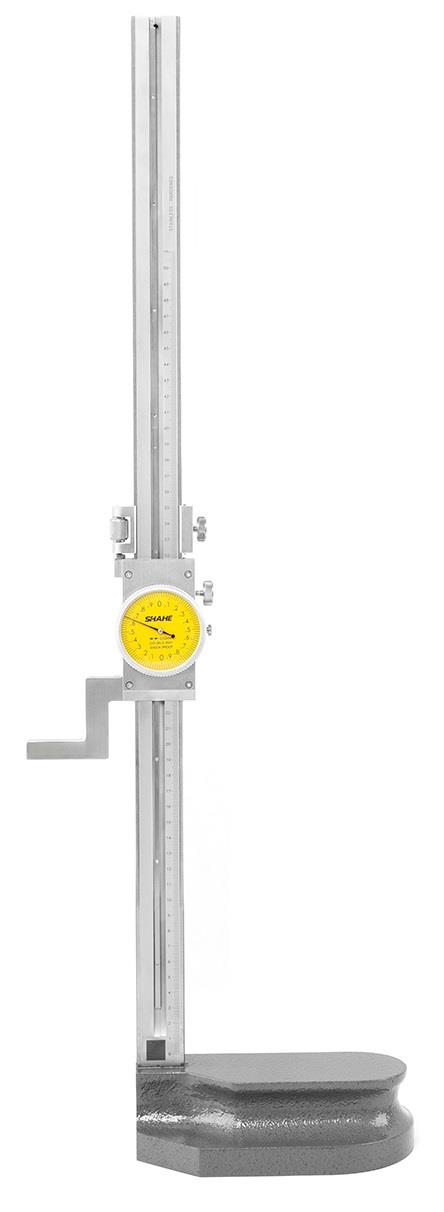

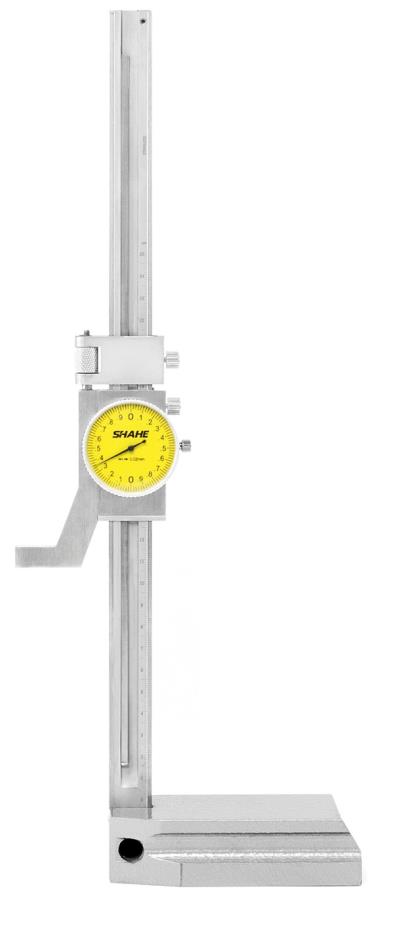

Рисунок 2 - Общий вид штангенрейсмасов модификации ШРК

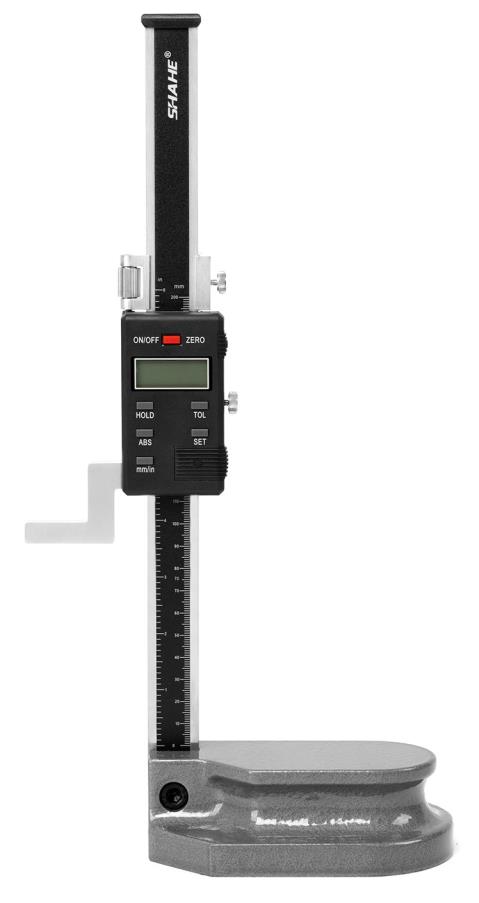

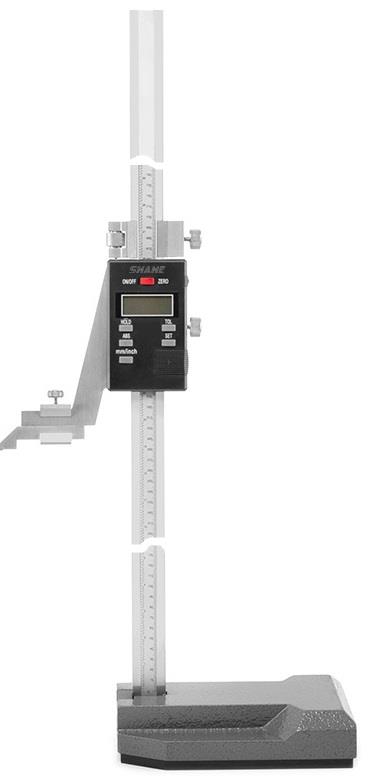

Рисунок 3 - Общий вид штангенрейсмасов модификации ШРЦ
Сведения об исполнении штангенрейсмасов указываются в паспорте и заполняются от руки.
По дополнительному заказу штангенрейсмас может быть укомплектован державкой для крепления индикаторов (Рисунок 4).
Циферблат штангенрейсмасов модификации ШРК может быть желтого или белого цвета.
Товарный знак SsiAHE наносится на паспорт штангенрейсмасов типографским методом и на нерабочую лицевую или оборотную поверхности штанги, циферблат круговой шкалы и корпус цифрового отсчетного устройства краской или методом лазерной гравировки.
Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на нерабочую часть лицевой или оборотной поверхности штанги методом лазерной маркировки, краской или травлением. Возможные места нанесения заводского номера представлены на рисунке 5.
Модификация, диапазон измерений и значение отсчета по нониусу (цена деления круговой шкалы отсчетного устройства или шаг дискретности цифрового отсчетного устройства) наносятся на штангенрейсмас и/или футляр.
Возможность нанесения знака поверки на средство измерений отсутствует.
Пломбирование штангенрейсмасов от несанкционированного доступа не предусмотрено.

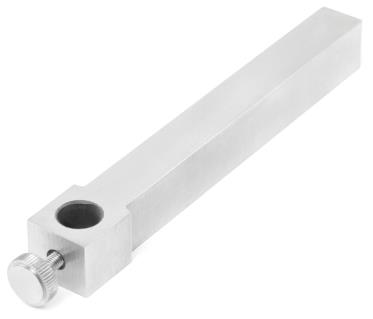

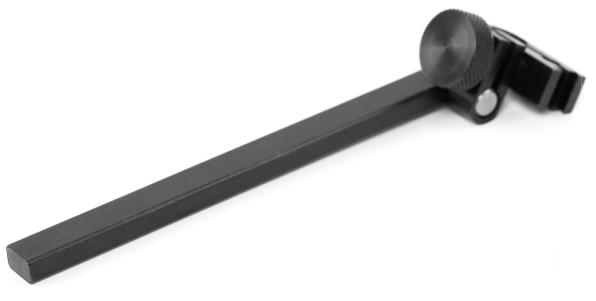

Рисунок 4 - Общий вид державки для крепления индикаторов

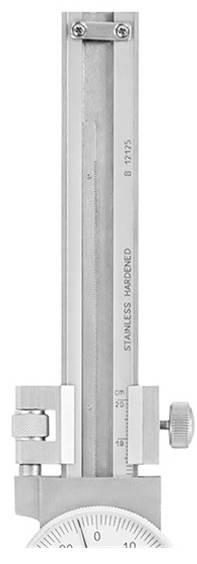

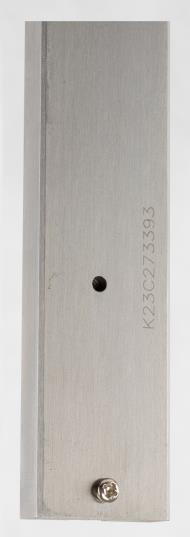

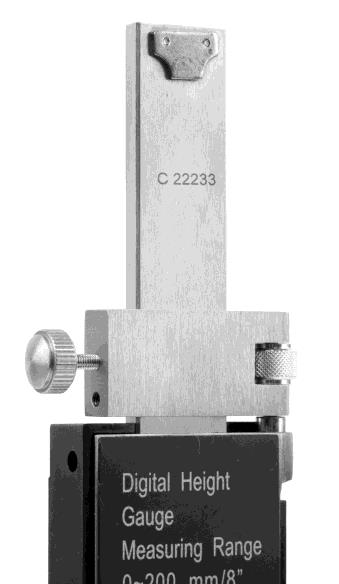

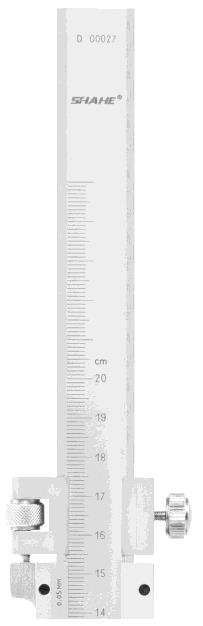

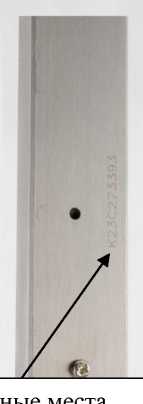

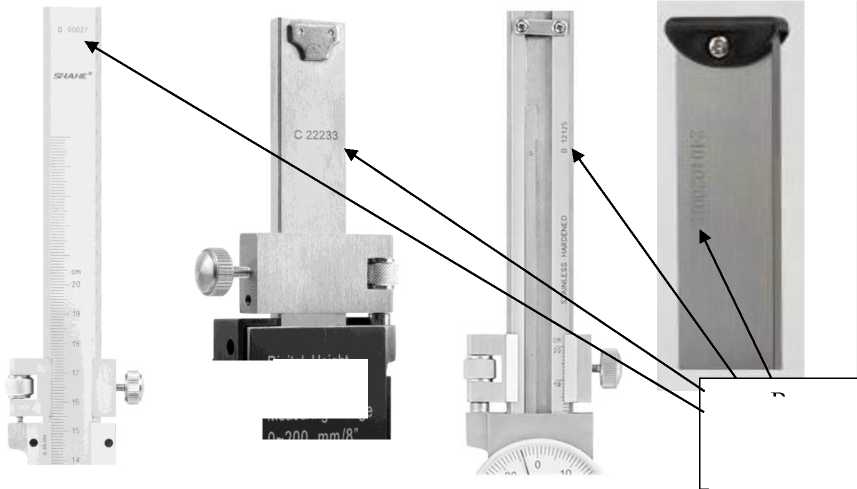

Рисунок 5 - Возможные места нанесения заводского номера
Digital Height Gauge Measuring Range
ВоЗмоЖпи^ ,у.^.ч нанесения заводского номера
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчетного устройства на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция штангенрейсмасов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Технические характеристики
Таблица 1 - Метрологические характеристики штангенрейсмасов
|
Модификация |
Диапазон измерений, мм |
Значение отсчета по нониусу/цена деления круговой шкалы отсчетного устройства/шаг дискретности цифрового отсчетного устройства, мм |
|
1 |
2 |
3 |
|
ШР |
от 0 до 200 |
0,02; 0,05; 0,10 |
|
от 0 до 250 | ||
|
от 0 до 300 | ||
|
от 0 до 400 | ||
|
от 40 до 400 | ||
|
от 0 до 450 | ||
|
от 40 до 450 | ||
|
от 0 до 500 | ||
|
от 50 до 500 | ||
|
от 0 до 600 | ||
|
от 60 до 600 | ||
|
от 0 до 630 | ||
|
от 60 до 630 | ||
|
от 0 до 1000 | ||
|
от 100 до 1000 | ||
|
от 0 до 1500 | ||
|
от 500 до 1500 | ||
|
от 0 до 1600 | ||
|
от 600 до 1600 | ||
|
от 0 до 2000 | ||
|
от 0 до 2500 | ||
|
от 1500 до 2500 | ||
|
ШРК |
от 0 до 200 |
0,01; 0,02; 0,05 |
|
от 0 до 250 | ||
|
от 0 до 300 | ||
|
от 0 до 400 | ||
|
от 40 до 400 | ||
|
от 0 до 450 | ||
|
от 0 до 500 | ||
|
от 50 до 500 | ||
|
от 0 до 600 |
Продолжение таблицы 1
|
1 |
2 |
3 |
|
ШРК |
от 60 до 600 |
0,01; 0,02; 0,05 |
|
от 0 до 630 | ||
|
от 60 до 630 | ||
|
от 0 до 1000 | ||
|
от 100 до 1000 | ||
|
ШРЦ |
от 0 до 200 |
0,01 |
|
от 0 до 250 | ||
|
от 0 до 300 | ||
|
от 0 до 400 | ||
|
от 0 до 450 | ||
|
от 0 до 500 | ||
|
от 0 до 600 | ||
|
от 0 до 630 | ||
|
от 0 до 1000 | ||
|
от 0 до 1500 | ||
|
от 0 до 1600 | ||
|
от 0 до 2000 | ||
|
от 0 до 2500 |
Таблица 2 - Пределы допускаемой абсолютной погрешности измерений штангенрейсмасов модификации ШР
|
Измеряемая длина, мм |
Пределы допускаемой абсолютной погрешности измерений штангенрейсмасов со значением отсчета по нониусу, мм | |||||
|
0,02 |
0, |
05 |
0,1 | |||
|
Исп.1 |
Исп.2 |
Исп. 1 |
Исп.2 |
Исп.1 |
Исп.2 | |
|
от 0 до 400 включ. |
±0,04 |
±0,06 |
±0,05 |
±0,10 |
±0,10 |
±0,20 |
|
св. 400 до 630 включ. |
±0,08 |
±0,10 | ||||
|
св. 630 до 1000 включ. |
±0,10 |
±0,14 |
±0,10 |
±0,15 |
±0,15 |
±0,25 |
|
св. 1000 до 1600 включ |
±0,12 |
±0,16 |
±0,15 |
±0,20 |
±0,20 |
±0,30 |
|
св. 1600 до 2500 |
±0,14 |
±0,20 |
±0,20 |
±0,25 |
±0,30 |
±0,40 |
Таблица 3 - Пределы допускаемой абсолютной погрешности измерений штангенрейсмасов модификаций ШРК и ШРЦ
|
Измеряемая длина, мм |
Пределы допускаемой абсолютной погрешности измерений штангенрейсмасов | |||||
|
модификации ШРК с ценой деления круговой шкалы отсчетного устройства, мм |
модификации ШРЦ с шагом дискретности цифрового отсчетного устройства, мм | |||||
|
0,01; 0,02 |
0,05 |
0,01 | ||||
|
Исп.1 |
Исп.2 |
Исп.1 |
Исп.2 |
Исп.1 |
Исп.2 | |
|
от 0 до 250 включ. |
±0,04 |
±0,08 |
±0,05 |
±0,10 |
±0,03 |
±0,05 |
|
св. 250 до 400 включ. |
±0,06 |
±0,10 |
±0,04 |
±0,06 | ||
|
св. 400 до 630 включ. |
±0,08 |
±0,12 |
±0,10 |
±0,15 |
±0,05 |
±0,07 |
|
св. 630 до 1000 включ. |
±0,10 |
±0,16 |
±0,07 |
±0,09 | ||
|
св. 1000 до 1600 включ. |
- |
- |
- |
- |
±0,15 |
±0,20 |
|
св. 1600 до 2500 |
- |
- |
- |
- |
±0,25 |
±0,30 |
Таблица 4 - Допуски параллельности и прямолинейности измерительной поверхности ножки
|
Наименование характеристики |
Значение |
|
Допуск параллельности измерительной поверхности ножки относительно основания, мм: |
0,012 |
|
Допуск прямолинейности измерительной поверхности ножки, мм |
0,005 |
Таблица 5 - Габаритные размеры и масса
|
Диапазон измерений, мм |
Длина, мм, не более |
Ширина, мм, не более |
Высота, мм, не более |
Масса, кг, не более |
|
от 0 до 200 |
185 |
100 |
400 |
2,5 |
|
от 0 до 250 |
215 |
100 |
430 |
2,5 |
|
от 0 до 300 |
270 |
110 |
485 |
2,6 |
|
от 0 до 400 |
320 |
130 |
650 |
5,3 |
|
от 40 до 400 | ||||
|
от 0 до 450 |
350 |
150 |
680 |
5,5 |
|
от 40 до 450 | ||||
|
от 0 до 500 |
320 |
150 |
750 |
6,0 |
|
от 50 до 500 | ||||
|
от 0 до 600 |
350 |
150 |
850 |
6,2 |
|
от 60 до 600 | ||||
|
от 0 до 630 |
335 |
150 |
850 |
6,5 |
|
от 60 до 630 | ||||
|
от 0 до 1000 |
340 |
165 |
1350 |
13,5 |
|
от 100 до 1000 | ||||
|
от 0 до 1500 |
425 |
215 |
1880 |
29,0 |
|
от 500 до 1500 | ||||
|
от 0 до 1600 |
425 |
215 |
1980 |
30,0 |
|
от 600 до 1600 | ||||
|
от 0 до 2000 |
470 |
260 |
2350 |
35,0 |
|
от 0 до 2500 |
550 |
350 |
2910 |
45,0 |
|
от 1500 до 2500 |
Таблица 6 - Условия эксплуатации и показатели надежности
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +15 до +25 80 |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, условных измерений 1) |
15000 |
|
1) Под условным измерением понимают перемещение рамки по штанге до контакта измерительных поверхностей с объектом измерения. При этом перемещение рамки должно быть не менее 1/3 верхнего предела измерения штангенрейсмаса. | |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Комплектность |
|
Штангенрейсмас |
- |
1 шт. |
|
Источник питания1) |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Державка для индикатора2) |
- |
1 шт. |
|
1) - только для штангенрейсмасов модификации ШРЦ; 2) - по дополнительному заказу | ||
Сведения о методах измерений
приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта штангенрейсмасов.
Нормативные документы
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия WENZHOU SANHE MEASURING INSTRUMENT CO., LTD, «Штангенрейсмасы SHAHE».
