Анализаторы спектра СК4 НОВО АСП-18
| Номер в ГРСИ РФ: | 97171-25 |
|---|---|
| Производитель / заявитель: | ООО "НОВО", г. Мытищи |
Анализаторы спектра СК4 НОВО АСП-18 (далее по тексту - анализаторы) предназначены для измерений параметров спектра высокочастотных радиотехнических сигналов в диапазоне частот от 0,009 до 18000 МГц.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97171-25 | ||||||
| Действует | по 10.12.2030 | ||||||
| Наименование | Анализаторы спектра | ||||||
| Модель | СК4 НОВО АСП-18 | ||||||
| Приказы |
№2702 от
10.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 694dbd53-a24d-6652-e4b2-65bc2ce8a0b5 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «НОВО», РОССИЯ, 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, помещ. 319
Поверка
| Методика поверки / информация о поверке |
НДАЕ.411168.013МП Государственная система обеспечения единства измерений Анализаторы спектра СК4 НОВО АСП-18 Методика поверки
(с 10.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97171-25: Описание типа
2025-97171-25.pdf
|
Скачать | 121.6 КБ | |
|
97171-25: Методика поверки
НДАЕ.411168.013МП
2025-mp97171-25.pdf
|
Скачать | 397 КБ |
Описание типа
Назначение
Анализаторы спектра СК4 НОВО АСП-18 (далее по тексту - анализаторы) предназначены для измерений параметров спектра высокочастотных радиотехнических сигналов в диапазоне частот от 0,009 до 18000 МГц.
Описание
Принцип работы анализатора, как автоматически перестраиваемого супергетеродинного приемника, основан на предварительной фильтрации и усилении входного сигнала, его переносе на промежуточную частоту (далее - ПЧ), фильтрации на ПЧ, детектировании, аналого-цифровом преобразовании, цифровой сигнальной обработке и последующем отображении амплитуд спектральных компонент в зависимости от частоты в виде спектра сигналов.
Конструктивно анализатор выполнен в виде моноблока в металлическом корпусе. На корпусе анализатора расположены:
- розетка соединителя типа SMA для входа высокочастотного сигнала «RF 1»;
- розетка соединителя типа SMA для входа высокочастотного сигнала «RF 2»;
- вилка соединителя для подключения блока питания 6 В;
- розетка USB 3.0 (обязательно подключение к порту USB 3.0 ПЭВМ соответствующим кабелем);
- розетка соединителя типа SMA для выхода опорного сигнала 10 МГц «REF OUT»;
- розетка соединителя типа SMA для входа внешнего опорного сигнала 10 МГц «REF IN».
Управление анализатором обеспечивается с помощью устройства управления и отображения, в качестве которого (в комплект поставки анализаторов не входит) используется персональный компьютер (далее - ПК). Установленные характеристики обеспечиваются по основным входам анализатора. На экран ПК выводится отображение спектра сигнала в реальном масштабе времени.

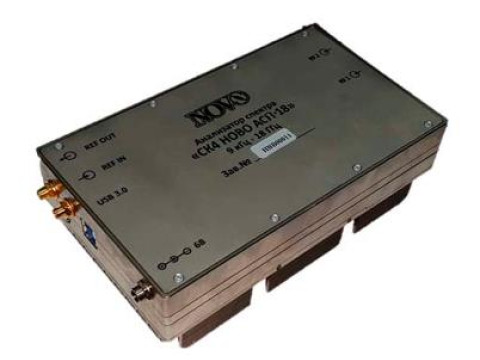

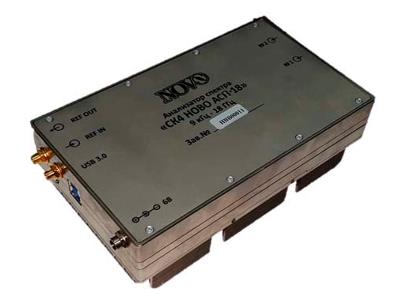

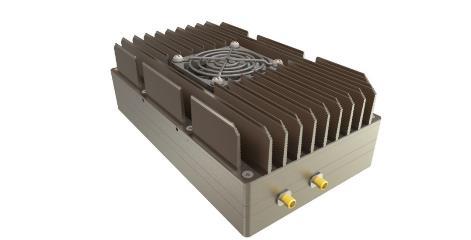

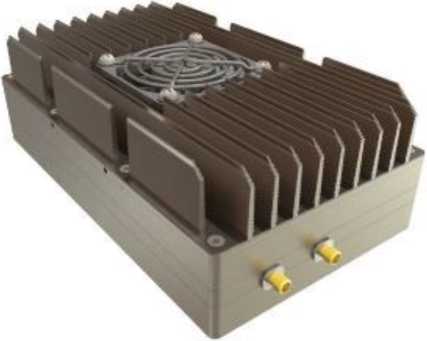

Общий вид анализатора, места нанесения знака утверждения типа, знака поверки и заводского номера и места пломбировки от несанкционированного доступа приведены на рисунке 1.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из русских заглавных букв и арабских цифр, наносится методом лазерной гравировки на шильдик, наклеиваемый на корпус анализатор.
Место нанесения заводского номера
Места пломбировки от несанкционированного доступа
Место нанесения знака поверки
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид анализатора
Программное обеспечение
Анализаторы работают под управлением внешнего ПК, на котором устанавливается программное обеспечение (далее - ПО) «НОВО АСП-18».
Метрологически значимая часть ПО установлена в анализаторе. Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Конструкция анализатора исключает возможность несанкционированного влияния на ПО и измерительную информацию (отсутствие доступа к внутренним интерфейсам, механическое опечатывание).
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
НОВО АСП-18 |
|
Номер версии ПО (идентификационный код) |
не ниже 3.0.13.27 |
|
Цифровой идентификатор ПО |
56735B92 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, МГц |
от 0,009 до 18000,0 |
|
Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора |
±1-10-6 |
|
Пределы допускаемой абсолютной погрешности измерений уровня мощности на нормированной частоте, дБм |
±1,0 |
|
Неравномерность амплитудно-частотной характеристики относительно уровня на нормированной частоте, дБ, не более, в диапазоне частот: - от 0,009 до 10000 МГц включ. |
±1,0 |
|
- св. 10 до 15 ГГц включ. |
±1,5 |
|
- св. 15 до 18 ГГц |
±2,0 |
|
Средний уровень собственных шумов, дБм/Гц, не более, в диапазоне частот: - от 0,009 до 10000 МГц включ. |
-155 |
|
- св. 10 до 15 ГГц включ. |
-150 |
|
- св. 15 до 18 ГГц |
-145 |
|
Спектральная плотность мощности фазовых шумов на частоте 100 МГц, при отстройке на 1 кГц, дБн/Гц, не более |
-120 |
|
Минимальное значение полосы пропускания измерительного фильтра, Гц, не более |
1,0 |
|
Динамический диапазон измерения уровней мощности, дБ, не менее |
100 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления рабочего режима, ч, не менее |
0,5 |
|
Масса, кг, не более |
1,6 |
|
Габаритные размеры, мм, не более: - ширина |
110 |
|
- высота |
61 |
|
- длина |
205 |
|
Диапазон допустимых значений напряжения питания, В |
от 5,5 до 7 |
|
Значение потребления переменного электрического тока, А, не более |
3,5 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность воздуха (при температуре +25 °С), %, не более |
80 |
|
- атмосферное давление, кПа |
от 86,0 до 106,7 |
Знак утверждения типа
наносится офсетным способом (или в виде голографической наклейки) на верхнюю панель корпуса анализатора и типографическим способом на титульный лист паспорта.
Комплектность
Таблица 4 - Комплектность анализатора
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Анализатор спектра в составе: |
СК4 НОВО АСП-18 | |
|
Блок анализатора Блок питания Кабель USB 3.0 A(m) - USB 3.0 B(m), 1,8м |
НДАЕ.468166.007 НДАЕ.436734.008 - |
1 |
|
1 | ||
|
1 | ||
|
Транспортная упаковка |
НДАЕ.323378.031 |
1 |
|
Специальное ПО |
RU.^AE.00020-01 |
1 |
|
Паспорт |
НДАЕ.411168.013ПС |
1 |
|
Руководство по эксплуатации |
НДАЕ.411168.013РЭ |
1 |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа НДАЕ.411168.013РЭ «Анализаторы спектра СК4 НОВО АСП-18. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30.12.2019 № 3461 «Об утверждении Государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 18.08.2023 № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
Технические условия. НДАЕ.411168.013ТУ Анализатор спектра СК4 НОВО АСП-18.
