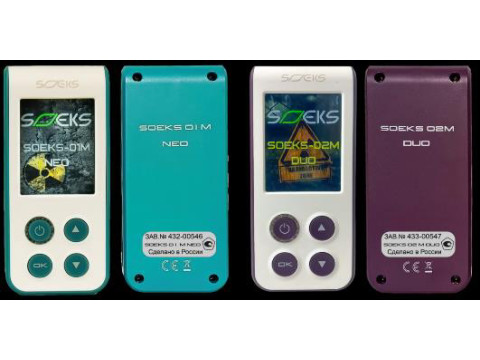

Дозиметры SOEKS
| Номер в ГРСИ РФ: | 97172-25 |
|---|---|
| Категория: | Дозиметры |
| Производитель / заявитель: | ООО "СОЭКС-ГЛОБАЛ", г. Москва |
Дозиметры SOEKS (далее - дозиметры) предназначены для измерений мощности амбиентного эквивалента дозы (МАЭД), амбиентного эквивалента дозы (АЭД) гамма-излучения, индикации потока бета-излучения, а также индикации других видов ионизирующего излучения при проверке загрязненности предметов, продуктов питания, строительных материалов и др. радиоактивными веществами.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97172-25 | |||||||||||||||
| Действует | по 10.12.2030 | |||||||||||||||
| Наименование | Дозиметры | |||||||||||||||
| Модель | SOEKS | |||||||||||||||
| Модификации |
SOEKS 01M NEO SOEKS 02M DUO |
|||||||||||||||
| Приказы |
№2702 от
10.12.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 3e8d9a45-141e-bc79-2795-01bc627bfca4 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «СОЭКС-ГЛОБАЛ», РОССИЯ, 111123, г. Москва, ш. Энтузиастов, д. 56 стр. 24, этаж/комнаты 1/№1, №4
Поверка
| Методика поверки / информация о поверке |
РТ-МП-219-03-2025 Государственная система обеспечения единства измерений Дозиметры SOEKS Методика поверки
(с 10.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97172-25: Описание типа
2025-97172-25.pdf
|
Скачать | 196.7 КБ | |
|
97172-25: Методика поверки
РТ-МП-219-03-2025
2025-mp97172-25.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Дозиметры SOEKS (далее - дозиметры) предназначены для измерений мощности амбиентного эквивалента дозы (МАЭД), амбиентного эквивалента дозы (АЭД) гамма-излучения, индикации потока бета-излучения, а также индикации других видов ионизирующего излучения при проверке загрязненности предметов, продуктов питания, строительных материалов и др. радиоактивными веществами.
Описание
Конструктивно дозиметры выполнены в пластмассовом корпусе, в котором расположены узлы детекторов излучения, электронные узлы обработки информации, поступающей с детекторов излучения, блок питания детекторов, цветной TFT-дисплей для отображения информации.
Дозиметры выпускаются в двух модификациях: SOEKS 01M NEO и SOEKS 02M DUO.
В качестве детекторов излучения использованы два счётчика Гейгера-Мюллера типа для модификации SOEKS 01M NEO, СБМ-20-1 и СБМ-21 для модификации SOEKS 02M DUO. Принцип действия дозиметров основан на преобразовании непрерывного гамма-излучения от окружающей среды в импульсную последовательность, частота следования импульсов в которой на выходе узла детекторов пропорциональна МАЭД. Импульсы, генерируемые каждой измерительной трубкой счётчиков Гейгера-Мюллера, подсчитываются независимо. Индикатор и подсветка счетчика могут светиться зеленым, желтым или красным цветом в зависимости от уровня радиационного фона (зеленый - нормальный, желтый - повышенный, красный -опасный).
Дозиметр имеет звуковую индикацию, которая сигнализирует тревожным сигналом о превышении установленного в настройках порога радиационного фона. При регистрации счетчиком радиоактивного излучения (частиц) дозиметр сигнализирует об этом короткими звуковыми щелчками. Дозиметры имеют возможность подключения к персональному компьютеру через интерфейс USB для просмотра текущих измерений, истории измерения МАЭД, настройки дозиметров.
Дозиметры имеют цветной графический интерфейс на русском и английском языке. Предусмотрены часы и установка даты.
Заводской номер, идентифицирующий каждый экземпляр средства измерений по системе нумерации предприятия-изготовителя, наносится на заднюю крышку изделия. Нанесение знака поверки на дозиметры не предусмотрено.
Общий вид дозиметров представлен на рисунке 1.
Место нанесения знака об утверждении типа
Место нанесения пломб
Рисунок 1 - Общий вид дозиметров и схема пломбирования от несанкционированного доступа
Программное обеспечение
Используемое в дозиметрах программное обеспечение (ПО) состоит из:
- встроенного ПО «SE01-02», которое записано в постоянное запоминающее устройство в виде программного кода. Данный код находится в разделе системная информация. ПО защищено от преднамеренных и непреднамеренных изменений защитной пломбой;
- прикладного ПО «Soeks Explorer», которое устанавливается на ПЭВМ, работающего в операционной среде WINDOWS, предназначенного для считывания архивной или текущей измерительной информации при подключении дозиметра к ПЭВМ через интерфейс USB. Контроль защиты прикладного ПО «Soeks Explorer» осуществляется сравнением версий, индицируемых на экране мобильного устройства в режиме «Системная информация» с версиями, указанными на сайте предприятия производителя https://soeks.ru/catalog/soeks-01m-neo.
Метрологически значимой частью является встроенное ПО. Результаты измерений сохраняются во внутренней памяти дозиметра. ПО «Soeks Explorer» носит служебный характер, используется для считывания и отображения измеренных данных, формирования отчетов, в измерениях не участвует и на метрологические характеристики средства измерений не влияет.
Уровень защиты встроенного программного обеспечения «высокий», уровень защиты прикладного программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО дозиметров представлены в таблице 1.
Таблица 1 - Сведения о программном обеспечении
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Soeks Explorer |
|
Номер версии (идентификационный номер) ПО |
1.7 |
|
Цифровой идентификатор ПО |
Отсутствует |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений мощности дозы радиации, мкЗв/ч: - для модификации SOEKS 01М NEO - для модификации SOEKS 02M DUO |
от 0,1 до 1000 от 0,1 до 3000 |
|
Пределы допускаемой относительной погрешности измерений АЭД и МАЭД гамма-излучения в диапазоне измерений от 0,1 до 800 мкЗв/ч, %, не более |
±25 |
|
Пределы допускаемой относительной погрешности измерений АЭД и МАЭД гамма-излучения в диапазоне измерений св. 800 до 3000 мкЗв/ч, %, не более |
±30 |
|
Диапазон измерений амбиентного эквивалента дозы (АЭД) гамма-излучения, мкЗв |
от 0,1 до 5000 |
|
Пределы допускаемой относительной погрешности измерений амбиентного эквивалента дозы (АЭД) гамма-излучения, % |
±30 |
|
Пределы допускаемой дополнительной погрешности по температуре, % /10 °С Пределы допускаемой дополнительной погрешности измерений при повышении влажности окружающего воздуха до 85 % при +35 °С, % |
±15 ±10 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания (постоянного тока), В |
3,6 |
|
Заряд встроенного аккумулятора от внешнего источника питания напряжением, В, через разъём USB |
5,0 ± 0,5 |
|
Ток потребления от внешнего источника питания, мА, не более |
1000 |
|
Габаритные размеры, мм, не более: - высота - ширина - глубина |
117 52 22 |
|
Масса в упаковке, г |
230 ± 20 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, при температуре 35 °С, %, не более - атмосферное давление, кПа |
от -20 до +60 85 % от 84,0 до 106,7 |
|
Время установления рабочего режима, с, не более |
10 с |
|
Время непрерывной работы от полностью заряженного аккумулятора в нормальных условиях, ч, не менее |
12 |
|
Нестабильность показаний прибора за 8 ч непрерывной работы, %, не более |
15 |
|
Скорость измерения МАЭД, с, не более |
5 |
|
Диапазон индикации амбиентного эквивалента дозы (АЭД) гамма-излучения, Зв |
от 0,005 до 50 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Диапазон индикации потока бета-излучения по 90Sr+90Y, частиц/мин |
от 10 до 105 |
|
Диапазон регистрируемых энергий гамма-излучения, МэВ |
от 0,66 до 1,25 |
|
Диапазон регистрируемых энергий бета-излучения, МэВ |
от 2 до 3 |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
10 14 000 |
Знак утверждения типа
на тыльную сторону корпуса дозиметров, как указано на рисунке 1 методом наклейки, на титульные листы эксплуатационных документов методом печати.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. | |
|
Модификация | |||
|
SOEKS 01M NEO |
SOEKS 02M DUO | ||
|
Дозиметр |
ЕВСГ.412152.001 |
1 |
1 |
|
Руководство по эксплуатации |
ЕВСГ.412152.001РЭ |
1 |
1 |
|
Паспорт |
ЕВСГ.412152.001ПС |
1 |
1 |
|
Адаптер питания |
- |
1 |
1 |
|
Шнур micro USB |
- |
1 |
1 |
|
Коробка упаковочная |
- |
1 |
1 |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации ЕВСГ.412152.001 РЭ.
Нормативные документы
Приказ Росстандарта от 31.12.2020 № 2314 Об утверждении государственной поверочной схемы для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений;
ЕВСГ.412152.001 ТУ Дозиметры SOEKS модификации SOEKS 01M NEO, SOEKS 02M DUO. Групповые технические условия.
