Расходомеры ультразвуковые ИС МП-У
| Номер в ГРСИ РФ: | 97173-25 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ЗАО "Промышленная группа "Метран", г.Челябинск |
Расходомеры ультразвуковые ИС МП-У (далее - расходомеры) предназначены ля измерений объемного расхода, объема газа и скорости потока при рабочих условиях в технологических газоходах, вентиляционных и дымовых трубах.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97173-25 | ||||||
| Действует | по 10.12.2030 | ||||||
| Наименование | Расходомеры ультразвуковые | ||||||
| Модель | ИС МП-У | ||||||
| Модификации |
ИС МП-У Х, где: X - взрывозащита: Ех – взрывозащищенное исполнение; обозначение отсутствует – невзрывозащищенное исполнение на испытание представлена: ИС МП-У Ex |
||||||
| Приказы |
№2702 от
10.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | fa802ac2-f56a-06c4-ad8c-2879b5f9a904 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Метран Проект», РОССИЯ, 454103, обл. Челябинская, г. Челябинск, пр-кт. Новоградский, д. 15, стр. 1
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1570-208-2025 Государственная система обеспечения единства измерений Расходомеры ультразвуковые ИС МП-У Методика поверки
(с 10.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97173-25: Описание типа
2025-97173-25.pdf
|
Скачать | 170.5 КБ | |
|
97173-25: Методика поверки
РТ-МП-1570-208-2025
2025-mp97173-25.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Расходомеры ультразвуковые ИС МП-У (далее - расходомеры) предназначены ля измерений объемного расхода, объема газа и скорости потока при рабочих условиях в технологических газоходах, вентиляционных и дымовых трубах.
Описание
Принцип действия расходомеров основан на акустическом методе измерения скорости потока. Акустический метод измерения скорости потока основан на векторном сложении скорости распространения ультразвуковой волны и скорости потока. Акустические импульсы, возбуждаемые электроакустическими сенсорами, посланные вверх по течению потока, распространяются с меньшей скоростью, чем импульсы, посланные вниз по течению потока. Непрерывное измерение времени прохождения импульсов в двух направлениях позволяет определить среднее по длине акустического луча значение составляющей скорости газового потока и, соответственно, объемного расхода в рабочих условиях.
Расходомеры состоят из блока управления (далее - БУ) и одного или двух приёмопередающих блоков (далее - ППБ), размещенных в герметичных оболочках, и укомплектованы встроенными барьерами искрозащиты.
ППБ состоят из одного или двух сенсоров для передачи и приема акустических импульсов и первичных преобразователей для их первичной обработки.
БУ выполняют следующие функции:
- вычисление скорости потока газа;
- вычисление объемного расхода;
- индикация результатов измерений на дисплее;
- передача данных посредством выходного токового сигнала от 4 до 20 мА и (или) цифрового интерфейса RS-485 (протокол связи Modbus RTU);
- вывод информации в виде релейных выходных сигналов.
Расходомеры могут устанавливаться на трубопроводах круглого или прямоугольного сечения.
Расходомеры изготавливаются в невзрывозащищенном и взрывозащищенном исполнениях.
Структура и расшифровка условного обозначения расходомеров: ИС МП-У Х
Взрывозащита: Ех - взрывозащищенное исполнение; обозначение отсутствует -невзрывозащищенное исполнение;
Общий вид расходомеров представлен на рисунке 1.
Заводской номер, состоящий из букв латинского алфавита и арабских цифр, наносится методом лазерной гравировкой на информационные таблички, расположенные на БУ и ППБ в местах, указанных на рисунке 1. Общий вид информационных табличек расходомера с указанием места нанесения знака утверждения типа и заводского номера представлен на рисунке 2.
Пломбирование расходомеров предприятием-изготовителем осуществляется в местах креплений печатных плат к корпусу с помощью краски и на местах соединения элементов корпуса расходомера специальной наклейкой, указанных на рисунке 1.
Нанесение знака поверки на расходомеры не предусмотрено.

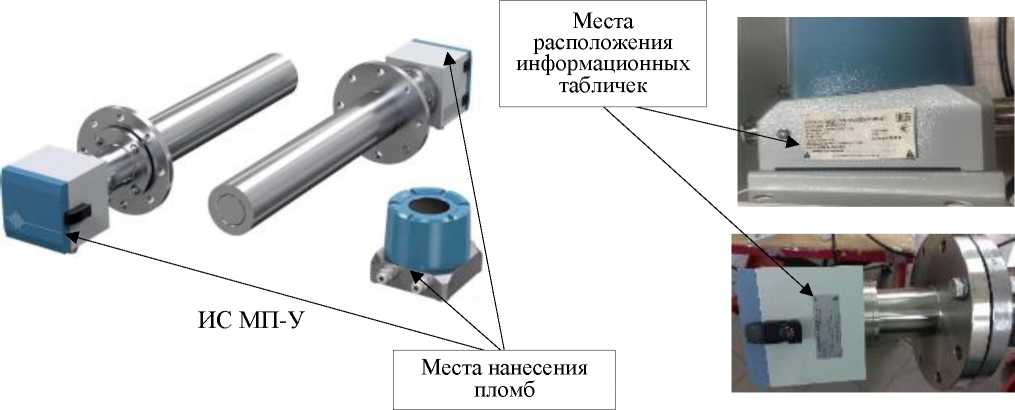

Рисунок 1 - Общий вид расходомера ИС МП-У с указанием мест пломбировки предприятием-изготовителем и расположения информационных табличек
РАСХОДОМЕР УЛЬТРАЗВУКОВОЙ
ИС МП-УХ
ERCIEsI
Напряжение гчгэния. В
Место нанесения заводского номера
-20 *С S Та s »60 'С
рНвХХХХХХХХ
Год изготовления ХХХХ
ООО • Метрах ГЬоегт:- г Челябинск Россия
Ту 26 51 53-0Св-55416526-2022
»Р66
1Ех db м» ИС Тб Gb
ПКЖ1МАШ ТЕСТ Иикимлр*»г ЕАЭС RU C-RU АЖ56 В 05182'24
Открывать, отключив от сети I
Место нанесения знака утверждения типа
Рисунок 2 - Общий вид (схема) информационной таблички с указанием места нанесения заводского номера знака утверждения типа
Программное обеспечение
Расходомеры имеют встроенное программное обеспечение (далее - ПО). ПО обеспечивает расчет скорости и объемного расхода, формирование выходных сигналов, отображение значений на дисплее. ПО устанавливается в расходомеры на предприятии-изготовителе и не подлежит изменению в процессе эксплуатации.
Конструкция расходомера исключает возможность несанкционированного влияния на ПО расходомер.
Уровень защиты метрологически значимой части программного обеспечения расходомеров ультразвуковых ИС МП-У от преднамеренных изменений - «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
ППБ |
БУ | |
|
Идентификационное наименование ПО |
ИС МП-У | |
|
Номер версии (идентификационный номер) ПО |
XXXX*.C1.VY.Y.YY. YYYYYY YY.YYYY** |
XXXX*. C 1.VY.Y.YY.YYYYYYYY.YYYY* * |
|
Цифровой идентификатор ПО |
889B |
912A |
|
* «X» - цифровой идентификатор ПО «Y» - не относится к метрологически значимой части ПО и принимает значения от 0 до 9. | ||
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости потока газа1), м/с, не более |
от 1,5 до 30 |
|
Пределы допускаемой основной относительной погрешности измерений объемного расхода газа Q в рабочих условиях в зависимости от скорости потока газа2), v, %: - 1,5 < v < 4,0 м/с - 4,0 < v < 30 м/с |
±14,0/±16,03) ±9,0/±10,53) |
|
Пределы допускаемой дополнительной относительной погрешности измерений объемного расхода и скорости потока газа, вызванной сокращением длин прямых участков измерительного трубопровода (далее - ИТ), % на каждый DN: - перед расходомером в диапазоне от 5 DN до 3 DN - после расходомера в диапазоне от 5 DN до 2 DN |
±1,2 ±0,5 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности расходомера при преобразовании значения расхода газа в токовый выходной сигнал от 4 до 20 мА, % |
±1,0 |
|
1) Конкретные значения указываются на информационной табличке расходомера. 2) Диапазон калибровки Q^ объемного расхода газа, для конкретного диаметра ИТ, приводятся в паспорте и на информационной табличке. Фактический диапазон измерений объемного расхода газа при рабочих условиях на месте эксплуатации Q для конкретного номинального диаметра DN, зависит от площади трубопровода и рассчитывается по формуле S . Q = Q . ^раб кО' калал Q , к,лал где Q - объемный расход газа, в рабочих условиях, указанный в паспорте, м3/ч; Sраб - площадь сечения трубопровода, на котором эксплуатируется расходомер, м2; Sкал - площадь сечения трубопровода, на котором определен диапазон измерений объемного расхода газа, при изготовлении, м2. 3) погрешность в зависимости от метода проведения поверки - проливной / имитационный. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Внутренний диаметр ИТ круглого сечения, мм |
от 150 до 13000 |
|
Внутренние размеры сторон ИТ прямоугольного сечения, мм |
от 150 до 10000 |
|
Параметры электрического питания: - напряжение питания переменного тока, В - частота переменного тока, Гц |
от 205 до 250 от 49 до 51 |
|
Потребляемая мощность, Вт, не более |
40 |
|
Выходные сигналы |
токовый 4-20 мА, цифровой RS-485 с протоколом обмена Моdbas RTU |
|
Температура измеряемой среды, °C |
от -50 до +450 |
|
Абсолютное давление измеряемой среды, кПа |
от 50 до 160 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -20 до +60, от -60* до +60 98 от 84,0 до 106,7 |
|
Габаритные размеры (ширинахдлинахвысота), мм, не более: - ППБ - БУ |
210x760x210 169x169x159 |
|
Масса, кг, не более: - ППБ - БУ |
30 6 |
|
Маркировка взрывозащиты |
1Ex db ia IIC T6 Gb |
|
Степень защиты по ГОСТ 14254-2015 |
IP66 |
|
* при комплектации расходомера термочехлом(ами). | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Наработка на отказ, ч, не менее |
110000 |
Знак утверждения типа
наносится на информационную табличку, расположенную на БУ, методом лазерной гравировки и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер ультразвуковой |
ИС МП-У |
1 шт. |
|
Руководство по эксплуатации |
1 экз. | |
|
Паспорт |
— |
1 экз. |
|
Термочехол |
в зависимости от заказа |
Сведения о методах измерений
приведены в разделе 2.5 Руководства по эксплуатации «Расходомер ультразвуковой ИС МП-У. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 11.05.2022 № 1133 Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа;
ТУ 26.51.53-008-55416526-2023 Расходомеры ультразвуковые ИС МП-У. Технические условия.
