Анализаторы взвешенных частиц (пылемеры) АП МПА
| Номер в ГРСИ РФ: | 97174-25 |
|---|---|
| Категория: | Пылемеры |
| Производитель / заявитель: | ООО «МПА», г. Челябинск |
Анализаторы взвешенных частиц (пылемеры) АП МПА (далее - анализаторы) предназначены для измерений массовой концентрации взвешенных (твёрдых) частиц (далее - пыли) в пылегазовых потоках стационарных источников загрязнения окружающей среды.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97174-25 | ||||||
| Действует | по 10.12.2030 | ||||||
| Наименование | Анализаторы взвешенных частиц (пылемеры) | ||||||
| Модель | АП МПА | ||||||
| Модификации |
АП МПА-О |
||||||
| Приказы |
№2702 от
10.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 7085b7ef-46ef-5e3e-3232-5ab886ed2688 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «МПА», РОССИЯ, 454103, Челябинская обл., г.о. Челябинский, г. Челябинск, пр-кт Новоградский, д. 15
Поверка
| Методика поверки / информация о поверке |
МП 242-2640-2025 Государственная система обеспечения единства измерений Анализаторы взвешенных частиц (пылемеры) АП МПА Методика поверки
(с 10.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97174-25: Описание типа
2025-97174-25.pdf
|
Скачать | 156.2 КБ | |
|
97174-25: Методика поверки
МП 242-2640-2025
2025-mp97174-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Анализаторы взвешенных частиц (пылемеры) АП МПА (далее - анализаторы) предназначены для измерений массовой концентрации взвешенных (твёрдых) частиц (далее - пыли) в пылегазовых потоках стационарных источников загрязнения окружающей среды.
Описание
Принцип действия анализаторов - оптический. Луч, формируемый источником оптического излучения - лазерным диодом, попадает в анализируемый пылегазовый поток, где рассеивается находящимися на его траектории частицами пыли. Рассеянное в обратном направлении излучение регистрируется приёмником - фотодетектором. Интенсивность зарегистрированного излучения пропорциональна массовой концентрации пыли.
Анализаторы выпускаются в виде одной модификации АП МПА-О.
Конструктивно анализаторы выполнены в едином корпусе, в котором размещены оптические и электронные компоненты, обеспечивающие общее функционирование. С целью защиты от загрязнения предусмотрен обдув оптических поверхностей, который осуществляется с помощью внешней линии сжатого воздуха или воздуходувки. Монтаж анализаторов на газоходы осуществляется с применением фланцевого соединения с закладной газохода. Предусмотрено оснащение термочехлом.
Электрическое питание осуществляется от сети постоянного тока. Анализаторы оснащены цифровым интерфейсом RS-485 (протокол Modbus RTU) и аналоговым - «токовая петля» от 4 до 20 мА. Управление анализаторами осуществляется с помощью пульта дистанционного управления, либо с помощью персонального компьютера со специализированным программным обеспечением для работы по цифровому интерфейсу. Результаты измерений представляются в виде значений массовой концентрации пыли на ЖК-дисплее анализатора, а также передаются по интерфейсам связи.
Общий вид анализаторов, места нанесения знака утверждения типа и заводского номера приведены на рисунках 1 и 2. Пломбировка корпуса, а также нанесение на него знака поверки не предусмотрены. Идентификация анализаторов осуществляется с помощью таблички, расположенной на корпусе. Заводской номер в буквенно-цифровом формате наносится на табличку с помощью графических устройств.

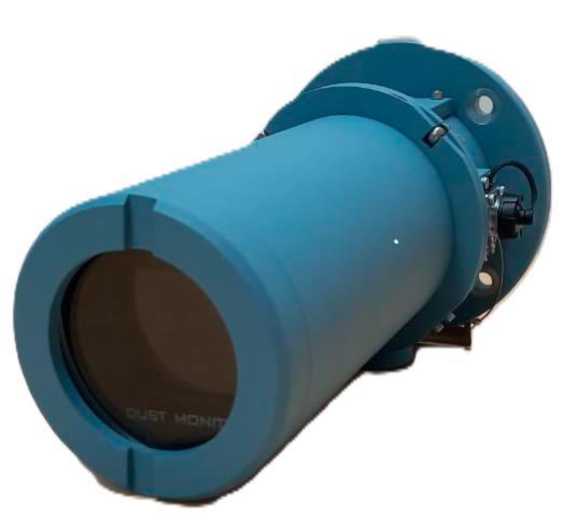

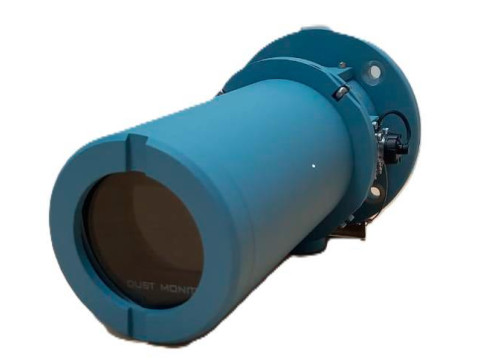

Рисунок 1 - Общий вид анализаторов

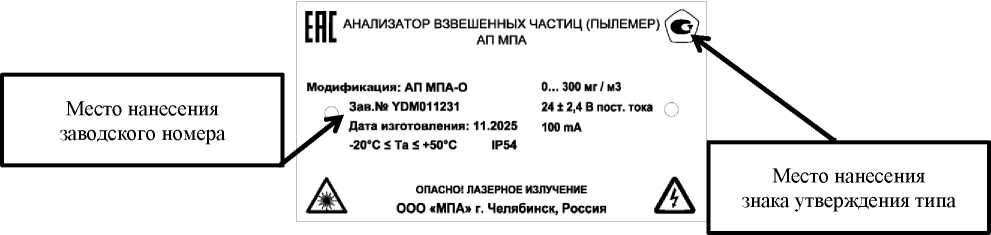

Рисунок 2 - Пример таблички
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (далее - ПО). ПО используется для обеспечения функционирования анализаторов и управления ими, выполнения измерений, передачи результатов измерений на внешние устройства и носители информации. К метрологически значимой части ПО относится часть ПО, отвечающая за получение результата измерений. Уровень защиты ПО в соответствии с Рекомендацией Р 50.2.077-2014 - «средний». При нормировании метрологических характеристик учтено влияние ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО_______________________________________
|
Идентификационные данные (признаки) |
Значение |
|
Номер версии (идентификационный номер) ПО |
118G-X * |
|
* «Х» - метрологически незначимая часть ПО, может принимать значения в виде одной или нескольких арабских цифр и/или латинских букв, может иметь символьные разделители. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Диапазон измерений массовой концентрации пыли, мг/м3 |
от 0 до 3001) | |
|
Пределы допускаемой основной погрешности2) измерений концентрации пыли - приведённой3) в поддиапазоне от 0 до 25 мг/м3 включ., % - относительной в поддиапазоне св. 25 до 200 мг/м3 включ., % - относительной в поддиапазоне св. 200 до 300 мг/м3, % |
массовой |
±20 ±20 ±25 |
|
Пределы допускаемой дополнительной (приведенной или относительной, в зависимости от поддиапазона) погрешности измерений массовой концентрации пыли от влияния изменения температуры окружающей среды в пределах условий эксплуатации на каждый 1 °С, % |
±0,5 | |
|
Нормальные условия измерений - температура окружающего воздуха, °С - относительная влажность окружающего воздуха (без конденсации влаги), %, не более - атмосферное давление, кПа |
от +10 до +30 90 от 84,0 до 106,7 | |
|
1) Участок диапазона измерений, в котором результаты измерений соответствуют обязательным метрологическим требованиям Постановления Правительства Российской Федерации от 16.11.2020 № 1847 (раздел 3, п. 3.1, пп. 3.1.3), составляет от 15 до 300 мг/м3. 2) При условии градуировки по анализируемой среде. 3) Нормирующее значение - верхняя граница поддиапазона измерений. | ||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: напряжение сети постоянного тока, В |
24,0 ± 2,4 |
|
Потребляемая мощность, Вт, не более |
2,4 |
|
Габаритные размеры (длинахдиаметр), мм, не более |
276x158 |
|
Масса, кг, не более |
5 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха (без конденсации влаги), %, не более - атмосферное давление, кПа |
от -20 до +50 90 от 84,0 до 106,7 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка до отказа, ч, не менее |
24000 |
Знак утверждения типа
наносится на табличку анализатора и титульные листы паспорта и руководства по эксплуатации с помощью графических устройств.
Комплектность
Таблица 5 - Комплектность анализаторов
|
Наименование |
Обозначение |
Количество |
|
Анализатор взвешенных частиц (пылемер) |
АП МПА-О |
1 шт. |
|
Комплект принадлежностей * |
- |
1 комп. |
|
Анализатор взвешенных частиц (пылемер) АП МПА модификации АП МПА-О. Паспорт |
- |
1 экз. |
|
Анализатор взвешенных частиц (пылемер) АП МПА модификации АП МПА-О. Руководство по эксплуатации |
- |
1 экз. |
|
* Согласовывается при заказе. | ||
Сведения о методах измерений
приведены в разделе 4 «Использование по назначению» документа «Анализатор взвешенных частиц (пылемер) АП МПА модификации АП МПА-О. Руководство по эксплуатации».
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»: раздел 3 «Измерения при осуществлении деятельности в области охраны окружающей среды», п. 3.1, пп. 3.1.3 «Измерение массовой концентрации органических и неорганических веществ: в промышленных выбросах в атмосферу»;
Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов, утверждённая приказом Росстандарта от 30 декабря 2021 г. № 3105;
ТУ 26.51.53-002-79607596-2024 «Анализаторы взвешенных частиц (пылемеры) АП МПА. Технические условия».
