Комплексы поверочные программно-аппаратные
| Номер в ГРСИ РФ: | 97176-25 |
|---|---|
| Производитель / заявитель: | Ростовский филиал ОАО "НИПКИ информации, автоматизации и связи на железнодорожном транспорте" (РостФ НИИАС), г.Ростов-на-Дону |
Комплексы поверочные программно-аппаратные (далее по тексту - КППА) предназначены для воспроизведения значений импульсно-модулированных сигналов в заданном диапазоне частот и генерации заданного количества тактовых импульсов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97176-25 | ||||||
| Действует | по 10.12.2030 | ||||||
| Наименование | Комплексы поверочные программно-аппаратные | ||||||
| Приказы |
№2702 от
10.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 5563202e-cb8a-d862-814d-a31b3ba1a391 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «НИИАС», РОССИЯ, 344038, г. Ростов-на-Дону, пр-т Ленина, д. 44/13
Поверка
| Методика поверки / информация о поверке |
НДБР.441461.001МП Государственная система обеспечения единства измерений Комплексы поверочные программно-аппаратные. Методика поверки
(с 10.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97176-25: Описание типа
2025-97176-25.pdf
|
Скачать | 136.1 КБ | |
|
97176-25: Методика поверки
НДБР.441461.001МП
2025-mp97176-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Комплексы поверочные программно-аппаратные (далее по тексту - КППА) предназначены для воспроизведения значений импульсно-модулированных сигналов в заданном диапазоне частот и генерации заданного количества тактовых импульсов.
Описание
Конструктивно КППА представляет собой совокупность технических и программных средств, включающих:
- блок генератора сигналов НДБР.441461.001;
- ЭВМ (ноутбук) со специальным программным обеспечением (ПО);
- комплект кабелей.
На корпусе блока генератора сигналов НДБР.441461.001 расположены USB-порт «Type-C», порт Ethernet и выход «XP1» для подключения к измерителю параметров БЛОК-М и мониторам системным. ЭВМ со специальным ПО осуществляет общее управление блока генератора сигналов НДБР.441461.001 и вспомогательного оборудования. На ЭВМ устанавливаются параметры характеристик производной скорости, имитируемого давления, а также выводится информация о результатах измерений в реальном масштабе времени. Установленные характеристики обеспечиваются по выходу XP1 блока генераторов сигналов НДБР.441461.001.
Принцип действия КППА основан на имитации электрических импульсов, поступающих от датчиков угла поворота универсальных типа «ДПС-У», установленных на подвижном составе и программном вычислении измеренных значений пройденного пути, определяемых по измеренным значениям заданного количества тактовых импульсов.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится методом лазерной гравировки на шильдик, наклеиваемый на корпус блока генератора сигналов и имеет цифровое обозначение.
Общий вид элементов КППА представлен на рисунке 1.
Общий вид блока генератора сигналов НДБР.441461.001 с обозначением мест для нанесения знаков утверждения типа, поверки, заводского номера и пломбировки представлен на рисунке 2.
Пломбировка от несанкционированного доступа осуществлена путем нанесения разрывной наклейки на корпус блока генератора сигналов НДБР.441461.001.

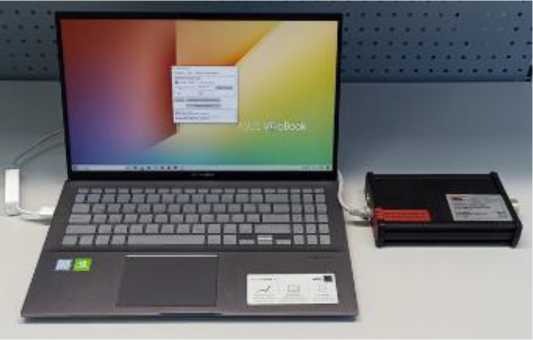

Рисунок 1 - Общий вид КППА
Место нанесения знака утверждения типа
Место нанесения знака поверки
Место нанесения
заводского номера

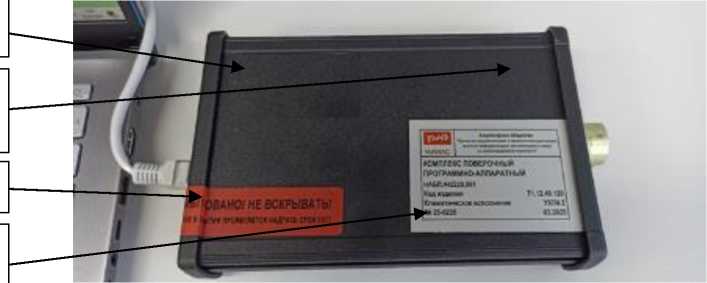

Рисунок 2 - Общий вид блока генератора сигналов НДБР.441461.001
Место пломбировки
Программное обеспечение
КППА работают под управлением внешнего ПК, на котором устанавливается программное обеспечение (далее - ПО) «GSignCore». Метрологически значимая часть ПО установлена на ПК.
Исполняемый файл GSignCore.exe, устанавливается с операционной системой Windows или исполняемый файл GSignCore, установливается с операционной системой Linux. Данное ПО защищено от преднамеренных изменений с помощью специальных программных средств. Идентификационные данные о наименовании модели и серийном номере хранятся в энергонезависимой памяти.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Операционная система |
Windows 64 bit |
Linux |
|
Идентификационное наименование ПО |
GSignCore.exe |
GSignCore |
|
Номер версии ПО (идентификационный код) |
не ниже 2.4.0.0 |
не ниже 2.4.0.0 |
|
Цифровой идентификатор ПО |
- |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения частоты импульсно- модулированных сигналов, Гц |
от 1,0 до 3000,0 |
|
Пределы допускаемой относительной погрешности воспроизведения частоты импульсно-модулированных сигналов: |
±5,0-10—5 |
|
Диапазон воспроизведения количества импульсов, шт. |
от 0 до 4,2-109 |
|
Пределы допускаемой абсолютной погрешности воспроизведения количества импульсов, ед. |
±1 |
|
Диапазон отображения сигналов датчиков давления, МПа |
от 0,00 до 1,00 |
|
Цена единицы наименьшего разряда отображения сигналов датчиков давления, МПа |
0,01 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электропитания: - номинальное напряжение, В - частота, Гц |
220 ±22 50 ±1 |
|
Общая масса, кг, не более |
9,0 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
477x200x687 |
|
Потребляемая мощность, В^А, не более |
110 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре +25 °С, % атмосферное давление, кПа |
от +1 до +40 от 30 до 80 от 84,0 до 106,7 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на фронтальную часть блока генератора сигналов НДБР.441461.001 методом наклейки.
Комплектность
Таблица 4 - Комплектность КППА
|
Наименование |
Обозначение |
Количество, шт. |
|
Блок генератора сигналов |
НДБР.441461.001 |
1 |
|
Ноутбук |
- |
1 |
|
Комплект кабелей |
НАБП.425971.104 |
1 |
|
Кейс для оборудования, с ложементами |
- |
1 |
|
ПО на CD-диске |
RU.НАБП.00075-01 |
1 |
|
Руководство по эксплуатации |
НАБП.442228.001РЭ |
1 |
|
Паспорт |
НАБП.442228.001ПС |
1 |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа НАБП.442228.001РЭ
«Комплекс поверочный программно-аппаратный. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26.09.2022 № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Технические условия. НАБП.442228.001ТУ «Комплекс поверочный программноаппаратный».
