Динамометры электронные ТЭД Tochline
| Номер в ГРСИ РФ: | 97177-25 |
|---|---|
| Категория: | Динамометры |
| Производитель / заявитель: | ООО "Завод испытательных приборов" (ЗИП), г.Иваново |
Динамометры электронные ТЭД Tochline (далее по тексту - динамометры) предназначены для измерений статических и медленно изменяющихся сил растяжения и/или сжатия.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97177-25 | ||||||||||||||||||||||||||||||||||||
| Действует | по 10.12.2030 | ||||||||||||||||||||||||||||||||||||
| Наименование | Динамометры электронные | ||||||||||||||||||||||||||||||||||||
| Модель | ТЭД Tochline | ||||||||||||||||||||||||||||||||||||
| Модификации |
ТЭДxy–z/k–d Tochline, где: ТЭД Tochline - общее обозначение серии (типа); x – вид измеряемой силы (Р – растяжение, C – сжатие, У – универсальный (и сжатие, и растяжение)) y – обозначение варианта исполнения упругого элемента (1; 2; 3; 4; 5; 6) z – наибольший предел измерений (НПИ), кН. Возможные значения: 0,01; 0,02; 0,025; 0,03; 0,05; 0,1; 0,2; 0,25; 0,3; 0,5; 1; 1,5; 2; 2,5; 3; 5; 10; 15; 20; 25; 30; 50; 75; 100; 150; 200; 250; 300; 350; 500; 600; 750; 1000 k – класс точности в соответствии с ГОСТ Р 55223-2012 (0,5; 1; 2) d – наименьший предел измерений (НмПИ), % от НПИ (2,5; 5; 10) на испытания представлены: ТЭДУ1-0,01/0,5-10 Tochline ТЭДУ2-0,1/2-2,5 Tochline ТЭДУ1-1/1-5 Tochline ТЭДС5-5/0,5-10 Tochline ТЭДУ3-50/1-5 Tochline ТЭДС6-100/0,5-10 Tochline ТЭДУ1-100/2-2,5 Tochline ТЭДР4-500/1-5 Tochline ТЭДУ2-0,5/0,5-5 Tochline ТЭДС3-50/0,5-2,5 Tochline ТЭДР4-200/0,5-10 Tochline |
||||||||||||||||||||||||||||||||||||
| Приказы |
№2702 от
10.12.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | cd394f96-ef38-b274-b7e7-9e1c89df3cdf | ||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «ЗИП», РОССИЯ, 153032 Ивановская область, г.о. Иваново, г. Иваново, ул. Станкостроителей, д. 11
Поверка
| Методика поверки / информация о поверке |
МП-719-2025 Государственная система обеспечения единства измерений Динамометры электронные ТЭД Tochline Методика поверки
(с 10.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97177-25: Описание типа
2025-97177-25.pdf
|
Скачать | 289.5 КБ | |
|
97177-25: Методика поверки
МП-719-2025
2025-mp97177-25.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Динамометры электронные ТЭД Tochline (далее по тексту - динамометры) предназначены для измерений статических и медленно изменяющихся сил растяжения и/или сжатия.
Динамометры могут применяться при проведении поверки, калибровки и аттестации рабочих эталонов (машин силовоспроизводящих) и при проведении поверки и калибровки рабочих средств измерений (машин испытательных, прессов, стендов и других измерительных систем) в качестве рабочего эталона 2-го разряда согласно государственной поверочной схемы для средств измерений силы, утвержденной приказом Росстандарта от «22» октября 2019 г. № 2498.
Описание
Принцип действия динамометров заключается в преобразовании деформации упругого элемента, вызванной действием приложенной силы, в электрический сигнал.
Динамометры состоят из упругого элемента с наклеенными на нем тензорезисторами, силовводящих элементов, электронного блока и соединительного кабеля. Упругий элемент конструктивно может устанавливаться внутри электронного блока.
Тензорезисторы соединены между собой по мостовой схеме, включающей элементы термокомпенсации и нормирования. Приложенная к динамометру сила вызывает разбаланс тензорезисторного моста. Аналоговый электрический сигнал разбаланса моста поступает в электронный блок для аналого-цифрового преобразования, обработки и индикации результата измерений.
Силовводящие элементы обеспечивают условия силовведения и монтажа динамометра. Электронный блок при помощи клавиш управления позволяет осуществить
дополнительные функциональные возможности:
- установление нулевых показаний;
- обнуление значения ранее приложенного усилия с сохранением значения этого усилия в памяти.
Выпускаемые модификации динамометров отличаются видом измеряемой силы, внешним видом упругих элементов, а также значениями метрологических и технических характеристик.
Модификации динамометров имеют обозначение ТЭДху-z/k-d Tochline, где:
где ТЭД Tochline - общее обозначение серии (типа);
x - вид измеряемой силы (Р - растяжение, C - сжатие, У - универсальный (и сжатие,
и растяжение));
y - обозначение варианта исполнения упругого элемента (1; 2; 3; 4; 5; 6);
z - наибольший предел измерений (НПИ), кН. Возможные значения: 0,01; 0,02; 0,025; 0,03; 0,05; 0,1; 0,2; 0,25; 0,3; 0,5; 1; 1,5; 2; 2,5; 3; 5; 10; 15; 20; 25; 30; 50; 75; 100; 150; 200; 250; 300; 350; 500; 600; 750; 1000.
k - класс точности в соответствии с ГОСТ Р 55223-2012 (0,5; 1; 2);
d - наименьший предел измерений (НмПИ), % от НПИ (2,5; 5; 10).
Идентификация динамометров осуществляется методом визуального осмотра маркировочных наклеек, закрепленных на верхней панели электронного блока и на упругом элементе, на которых нанесено: обозначение динамометра, наименование предприятия-изготовителя, товарный знак предприятия-изготовителя, заводской номер динамометра, год и квартал выпуска динамометра, знак утверждения типа, сайт предприятия-изготовителя.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочные наклейки, наклеиваемые на упругий элемент и верхнюю панель электронного блока.
Цветовое исполнение динамометров может меняться по требованию заказчика или по решению изготовителя.
Нанесение знака поверки на динамометры не предусмотрено.
Для защиты динамометров от непреднамеренных и преднамеренных изменений предусмотрена пломбировка корпуса электронного блока несмываемой наклейкой, разрушающейся при снятии. Место пломбирования - место соединения двух половин корпуса, расположенное в верхней части электронного блока. Каждая пломбировочная наклейка имеет уникальный идентификационный номер и изготавливается в трех экземплярах. Второй экземпляр наклейки закрепляется в разделе «Свидетельство о приемке» паспорта. Третий экземпляр закрепляется в книге учета произведенной продукции предприятия-изготовителя.
Внешний вид электронного блока представлен на рисунке 1.

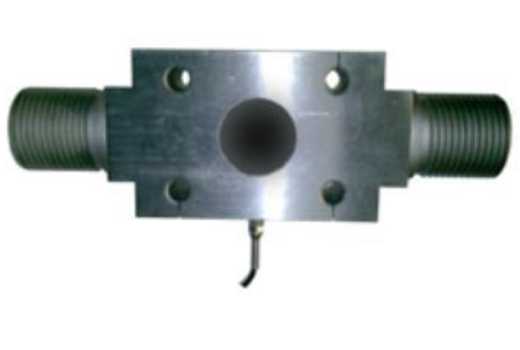

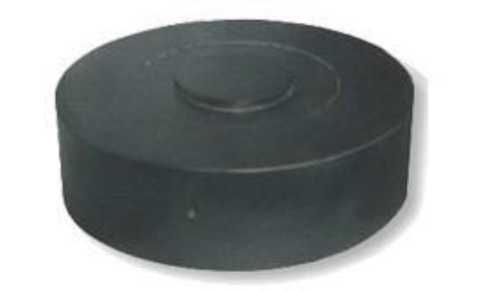

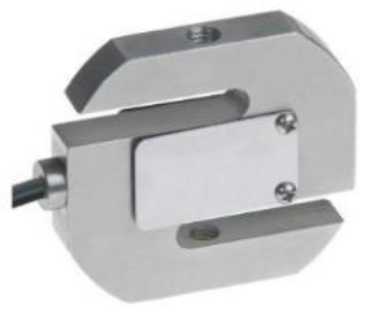

Упругие элементы динамометров могут быть выполнены в шести вариантах исполнений. Внешний вид упругих элементов представлен на рисунках 2 - 7.
Общий вид маркировочных наклеек представлен на рисунках 8 - 9.
Пример пломбировки представлен на рисунке 10.

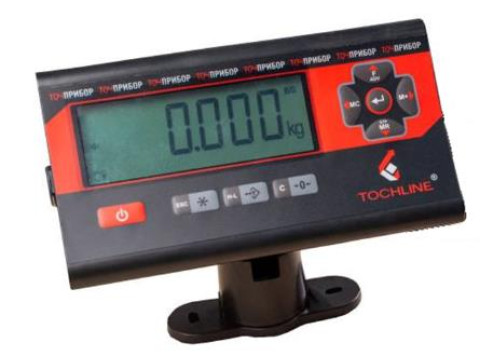

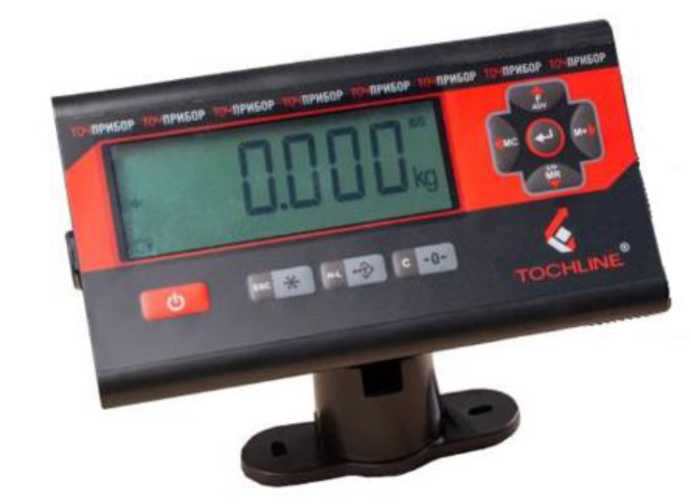

Рисунок 1 - Внешний вид электронного блока

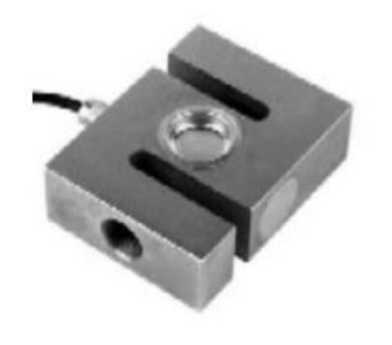

Рисунок 2 - Внешний вид упругого элемента исполнения 1
Рисунок 3 - Внешний вид упругого элемента исполнения 2

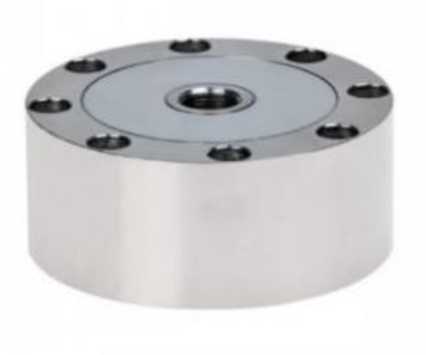

Рисунок 4 - Внешний вид упругого элемента исполнения 3
Рисунок 5 - Внешний вид упругого элемента исполнения 4

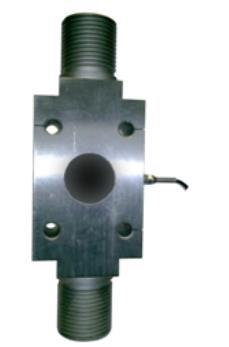

Рисунок 6 - Внешний вид упругого элемента исполнения 5

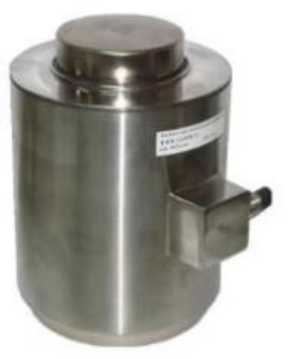

Рисунок 7 - Внешний вид упругого элемента исполнения 6
Рисунок 8 - Общий вид маркировочной таблички, наносимой на электронный блок
Рисунок 9 - Общий вид маркировочной таблички, наносимой на упругий элемент

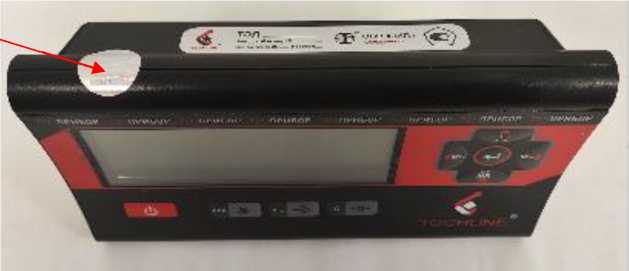

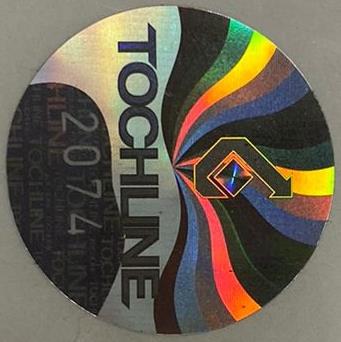

Рисунок 10 - Пример пломбировки от несанкционированного доступа (Пломбирующая наклейка указана стрелкой)
Программное обеспечение
В динамометрах используется встроенное в электронный блок программное обеспечение (далее - ПО), которое жестко привязано к электрической схеме. ПО выполняет функции по сбору, обработке и отображению измерительной информации.
Для предотвращения воздействия на ПО и защиты настроек динамометров служит административный пароль. Корпус электронного блока защищен заводской невосстанавливаемой пломбирующей наклейкой.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«ТЭД Tochline» |
|
Номер версии (идентификационный номер) ПО |
не ниже и 0.24b |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Модификация |
Пределы допускаемой относительной погрешности измерений силы, % |
|
ТЭДху z/0,5 d Tochline |
±0,12 |
|
ТЭДху-z/l-d Tochline |
±0,24 |
|
ТЭДху z/2 d Tochline |
±0,45 |
Таблица 3 - Наибольшие пределы измерений (НПИ) z, наименьший предел измерений (НМПИ) d и предельные значения составляющих погрешности, связанных с воспроизводимостью показаний В, повторяемостью показаний В, интерполяциейfc, дрейфом нуляfo, гистерезисом v и ползучестью с_________________________________________________________________________
|
Модификация |
Наибольший предел измерений, z, кН |
Наименьший предел измерений, d, % от НПИ |
Предельные значения 1), % | |||||
|
В |
Ь' |
fc |
fo |
V |
с | |||
|
ТЭДху-^0,5-4 Tochline |
от 0,01 до 1000 |
10 |
0,1 0 |
0,0 5 |
±0,0 5 |
±0,02 5 |
0,1 5 |
0,0 5 |
|
ТЭДху-z/l-d Tochline |
от 0,01 до 1000 |
5 / 10 |
0,2 0 |
0,1 0 |
±0,1 0 |
±0,05 0 |
0,3 0 |
0,1 0 |
|
ТЭДху z/2 d Tochline |
от 0,01 до 1000 |
2,5 / 5 / 10 |
0,4 0 |
0,2 0 |
±0,2 0 |
±0,10 0 |
0,5 0 |
0,2 0 |
1) - терминология и обозначения приведены в соответствии с ГОСТ Р 55223-2012
Таблица 4 - Габаритные размеры и масса упругого элемента с силовводящими элементами
в зависимости от наибольшего предела измерений
|
Наибольший предел измерений, кН |
Масса, кг, не более |
Габаритные размеры, мм, не более | ||
|
длина |
ширина |
высота | ||
|
от 0,01 до 10,0 включ. |
3 |
120 |
120 |
200 |
|
св.10 до 50 включ. |
5 |
150 |
150 |
240 |
|
св. 50 до 200 включ. |
15 |
180 |
180 |
500 |
|
св. 200 до 1000 |
60 |
320 |
320 |
700 |
Таблица 5 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока (от аккумуляторной батареи), В - напряжение переменного тока, В - частота переменного тока, Гц |
от 6,5 до 8,2 от 187 до 242 от 49 до 51 |
|
Габаритные размеры электронного блока (Длина х Ширина х Высота), мм, не более |
230x150x75 |
|
Масса электронного блока, кг, не более |
1 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от -10 до +40 80 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Вероятность безотказной работы за 1000 часов |
0,9 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочные наклейки, закрепляемые на верхней панели электронного блока и на упругом элементе.
Комплектность
Таблица 7 - Комплектность устройства
|
Наименование |
Обозначение |
Количество |
|
Динамометр электронный ТЭД Tochline |
в зависимости от модификации |
1 шт. |
|
Адаптер питания |
- |
1 шт. |
|
Силовводящие элементы |
- |
в зависимости от модификации |
|
Руководство по эксплуатации |
Гб 2.782.094 РЭ |
1 экз. |
Сведения о методах измерений
приведены в пункте 6 «Порядок работы» документа Гб 2.782.094 РЭ «Динамометры электронные ТЭД Tochline. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;
ТУ 26.51.62-094-69363963-23 «Динамометры электронные ТЭД Tochline. Технические условия».
