Колонки топливораздаточные переносные с ручным приводом КР-40
| Номер в ГРСИ РФ: | 97181-25 |
|---|---|
| Категория: | Колонки топливораздаточные |
| Производитель / заявитель: | ООО «Фракция», г. Серпухов |
Колонки топливораздаточные переносные с ручным приводом КР-40 (далее по тексту -колонки) предназначены для измерения объема автомобильного бензина и дизельного топлива при его выдаче в баки наземной техники и других транспортных средств в полевых условиях при температуре окружающего воздуха в диапазоне от минус 40 °С до плюс 50 °С и относительной влажности 80 % при 20 °С. Изделие обеспечивает забор горючего из резервуаров (в том числе и заглубленных) и очистку его от механический примесей.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97181-25 | ||||||
| Действует | по 12.12.2030 | ||||||
| Наименование | Колонки топливораздаточные переносные с ручным приводом | ||||||
| Модель | КР-40 | ||||||
| Приказы |
№2753 от
12.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 35289562-c93f-8177-e1cc-015ea99fc377 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Фракция», РОССИЯ, 142207, Московская обл., г.о. Серпухов, г. Серпухов, ш. Борисовское, д. 60А
Поверка
| Методика поверки / информация о поверке |
МЦКЛ.0385.МП Государственная система обеспечения единства измерений Колонки топливо раздаточные переносные с ручным приводом КР-40 Методика поверки
(с 12.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 26.04.2026 |
Поверители
Скачать
|
97181-25: Описание типа
2025-97181-25.pdf
|
Скачать | 159.2 КБ | |
|
97181-25: Методика поверки
МЦКЛ.0385.МП
2025-mp97181-25.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Колонки топливораздаточные переносные с ручным приводом КР-40 (далее по тексту -колонки) предназначены для измерения объема автомобильного бензина и дизельного топлива при его выдаче в баки наземной техники и других транспортных средств в полевых условиях при температуре окружающего воздуха в диапазоне от минус 40 °C до плюс 50 °C и относительной влажности 80 % при 20 °C. Изделие обеспечивает забор горючего из резервуаров (в том числе и заглубленных) и очистку его от механический примесей.
Описание
Принцип действия колонок основан на том, что оператор вручную приводит в действие насос, который создает разрежение и засасывает топливо через всасывающий рукав и приемный клапан. Далее топливо проходит через фильтр грубой очистки, фильтр-газоотделитель и попадает в счетчик, где происходит непосредственный учет выдаваемого объема. После прохождения через счетчик топливо поступает к раздаточному крану, откуда может быть выдано в бак техники или емкость. Одновременно индикатор прохождения топлива позволяет оператору убедиться в работе системы и корректности выдачи.
Колонки представляют собой устройство в виде жесткого металлического корпуса, внутри которого размещены узлы и механизмы: ручной поршневой насос, счетчик измерения объема жидкости, фильтрующие элементы, поплавковая камера, раздаточный рукав с краном, всасывающий рукав и индикатор прохождения топлива. Корпус имеет дверцу для сервисного доступа, которая запирается специальным ключом, предотвращая несанкционированное вмешательство и ограничивая доступ к регулируемым частям устройства. Центральное место в конструкции занимает счетчик жидкости СЖ — именно через этот узел проходит учтенное топливо, а его показания выводятся на индикационную панель. Цвет корпуса колонок согласовывается с Заказчиком. Общий вид колонки представлен на рисунке 1.
Для исключения несанкционированного доступа к узлам настройки и регулировки счетчика предусмотрена пломбировка. Пломбирование осуществляется с помощью заводской пломбы, которая устанавливается на корпусе счетчика. Схема пломбировки от несанкционированного доступа, представлена на рисунке 2.
Заводской номер в виде цифрового обозначения, состоящего из трех арабских цифр, наносится на маркировочную табличку, расположенную внутри корпуса колонки методом лазерной гравировки, как это показано на рисунке 3.

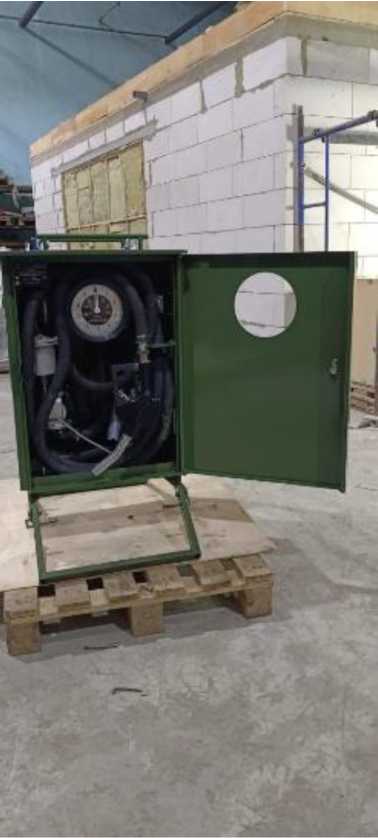

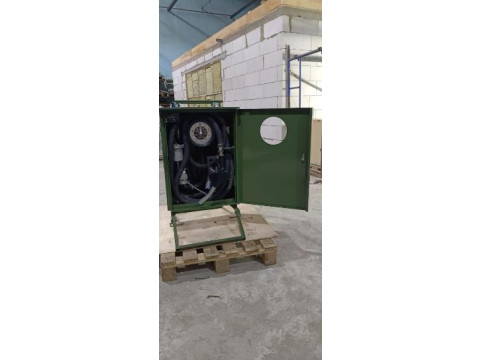

Рисунок 1 - Общий вид колонок

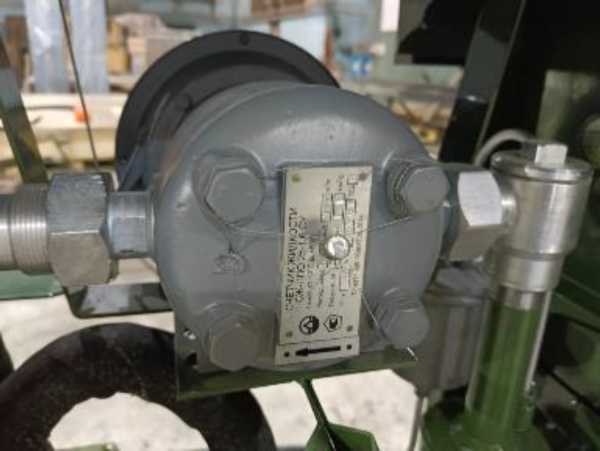

Рисунок 2 - Схема пломбировки счётчика жидкости колонок

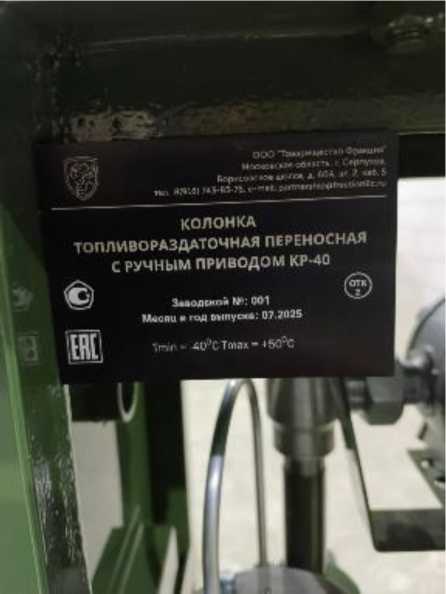

Рисунок 3 - Маркировочная табличка
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный расход, дм3/мин (л/мин) |
40 ± 4 |
|
Объём минимальной дозы выдачи, дм3 (л) |
5 |
|
Пределы допускаемой основной относительной погрешности при температуре (20±5) °С, % |
± 0,5 |
|
Пределы допускаемой относительной погрешности при температуре, отличной от (20±5) °С, в рабочих условиях эксплуатации, % |
± 0,5 |
|
Сходимость показаний, %, не более |
|0,5| |
|
Верхний предел указателя разового учёта, л |
99,9 |
|
Верхний предел указателя суммарного учёта, л |
999 999,9 |
|
Цена деления указателей разового и суммарного учёта, л |
0,1 |
Таблица 2 - Основные технические характеристики
|
Наименование параметра |
Значение |
|
Количество всасывающих рукавов, шт. |
1 |
|
Количество напорных рукавов, шт. |
1 |
|
Длина рукавов, м, не менее |
5 |
|
Габаритные размеры (длина х ширина х высота) колонки, мм, не более - в рабочем положении - в транспортном положении |
816х719х1092 488x566x885 |
|
Масса колонки, кг |
85 ± 8,5 |
|
Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - диапазон температуры топлива, °С - для бензина - для дизельного топлива - относительная влажность воздуха, %, при 20 °С, не более |
от -40 до +50 от -40 до +35 от -40 до +50 80 |
Знак утверждения типа
наносят на маркировочную табличку колонки фотохимическим методом и на титульные листы эксплуатационной документации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерения
|
Наименование |
Количество |
|
Колонка топливораздаточная переносная с ручным приводом КР-40 |
1 шт. |
|
Эксплуатационная документация |
1 компл. |
|
Ключ замка двери |
4 шт. |
|
ЗИП |
1 компл. |
Сведения о методах измерений
приведены в разделе 2 «Использование изделия по назначению» документа «Колонка топливораздаточная переносная с ручным приводом КР-40. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утверждённая приказом Росстандарта от 26.09.2022 № 2356
ТУ 29.99.39.190-001-5043082529-2025 «Колонка топливораздаточная переносная с ручным приводом КР-40. Технические условия»
