Теплосчетчики ультразвуковые НОРМА СТКМ
| Номер в ГРСИ РФ: | 97182-25 |
|---|---|
| Категория: | Теплосчетчики |
| Производитель / заявитель: | ООО «Норма ИС», г. Санкт-Петербург |
Теплосчетчики ультразвуковые НОРМА СТКМ (далее -теплосчетчики) предназначены для измерений количества тепловой энергии, тепловой мощности, объемного расхода (объема), температуры, разности температур воды в закрытых системах водяного теплоснабжения или системах водяного охлаждения, объемного расхода (объема), температуры воды в системах горячего и холодного водоснабжения.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97182-25 | ||||||||||||
| Действует | по 12.12.2030 | ||||||||||||
| Наименование | Теплосчетчики ультразвуковые | ||||||||||||
| Модель | НОРМА СТКМ | ||||||||||||
| Модификации |
НОРМА-СТКМ-Х1-Х2, где: Х1 – условное обозначение исполнения (модификации) теплосчетчика 15.1, 15, 20, 25, 32 или 40 Х2 – выходной интерфейс или радиопередающий модуль: пустое знакоместо –отсутствуют; И − типа токовая петля по ГОСТ IEC 61107-2011; О − оптического типа по ГОСТ IEC 61107-2011; М− M Bus, ЕН 13757-2:2004; М-RS-485 − M Bus и RS-485; Р − радиопередающий модуль; исполнения: СТКМ˗15 СТКМ˗15.1 СТКМ-20 СТКМ˗25 СТКМ˗32 СТКМ˗40 на испытания представлены: НОРМА СТКМ-15-М НОРМА СТКМ-25-М НОРМА СТКМ-40-М |
||||||||||||
| Приказы |
№2753 от
12.12.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 29e504ec-f3bb-74ac-0875-814df241a634 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «Норма ИС», РОССИЯ, 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, литер «БН», офис 317
Поверка
| Методика поверки / информация о поверке |
МЦКЛ.0383.МП Государственная система обеспечения единства измерений. Теплосчетчики ультразвуковые НОРМА СТКМ. Методика поверки
(с 12.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97182-25: Описание типа
2025-97182-25.pdf
|
Скачать | 209.3 КБ | |
|
97182-25: Методика поверки
МЦКЛ.0383.МП
2025-mp97182-25.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Теплосчетчики ультразвуковые НОРМА СТКМ (далее -теплосчетчики) предназначены для измерений количества тепловой энергии, тепловой мощности, объемного расхода (объема), температуры, разности температур воды в закрытых системах водяного теплоснабжения или системах водяного охлаждения, объемного расхода (объема), температуры воды в системах горячего и холодного водоснабжения.
Описание
Теплосчетчики конструктивно выполнены в виде единых теплосчетчиков, соответствующих классу 2 по ГОСТ Р ЕН 1431-1-2011.
Принцип действия теплосчетчиков основан на обработке вычислителем измерительных сигналов о параметрах воды, поступающих от ультразвукового объемного расходомера, комплекта (двух) термопреобразователей сопротивления, вычислении количества тепловой энергии, объёма теплоносителя или воды и отображении на индикаторном устройстве вычислителя результатов вычислений и измерений.
Теплосчетчики и индицируют на индикаторном устройстве следующие параметры:
- тепловую энергию;
- объем теплоносителя;
- температуру теплоносителя в подающем и обратном трубопроводах;
- разность температур в подающем и обратном трубопроводах;
- мгновенный расход теплоносителя;
- мгновенную тепловую мощность;
- дату и время.
- объем воды, измеренный счетчиками ГВС и ХВС с импульсными выходами, подключенными к импульсным входам теплосчетчика:
- заводской номер;
- коды ошибок.
В архиве энергонезависимой памяти теплосчетчика хранятся результаты измерений и диагностическая информация.
Емкость архива теплосчетчиков не менее: часового - 60 суток, суточного - 6 месяцев, месячного (итоговые значения) - 3 года.
Теплосчетчики выпускаются в исполнениях (модификациях): СТКМ-15, СТКМ-15.1, СТКМ-20, СТКМ-25, СТКМ-32, СТКМ-40, отличающихся условным проходом (номинальным размером) ультразвукового расходомера.
Структурная схема обозначения теплосчетчиков в других документах и при заказе:
Теплосчетчик ультразвуковой НОРМА-СТКМ-Х1-Х2 Х3ТУ 26.51.63-007-35481131-2024,
где Xi - условное обозначение исполнения (модификации) теплосчетчика 15.1, 15, 20, 25, 32
или 40;
Х2 - выходной интерфейс или радиопередающий модуль:
пустое знакоместо - отсутствуют;
И - типа токовая петля по ГОСТ IEC 61107-2011;
О - оптического типа по ГОСТ IEC 61107-2011;
М - M Bus, ЕН 13757-2:2004;
M-RS-485 - M Bus и RS-485;
Р - радиопередающий модуль;
Хз - место установки теплосчетчика: прямой трубопровод; обратный трубопровод.
В качестве радиопередающего модуля теплосчетчики могут оснащаться радиоканалами, работающими на частотах: 868,95 МГц для Wireless MBUS; 868 МГц для LoRaWAN; 868,8 МГц для XNB; от 2620 до 2690 МГц для NB-IoT, или в другом не лицензируемом диапазоне частот по протоколам передачи данных Wireless MBUS, LoRaWAN, NB-IoT, XNB.

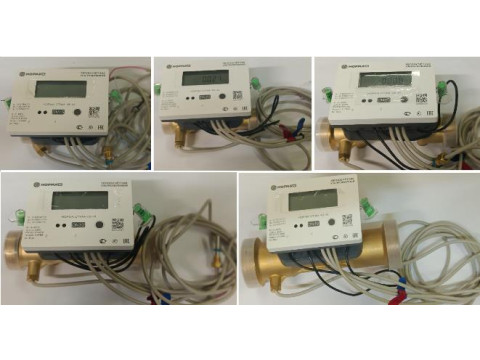

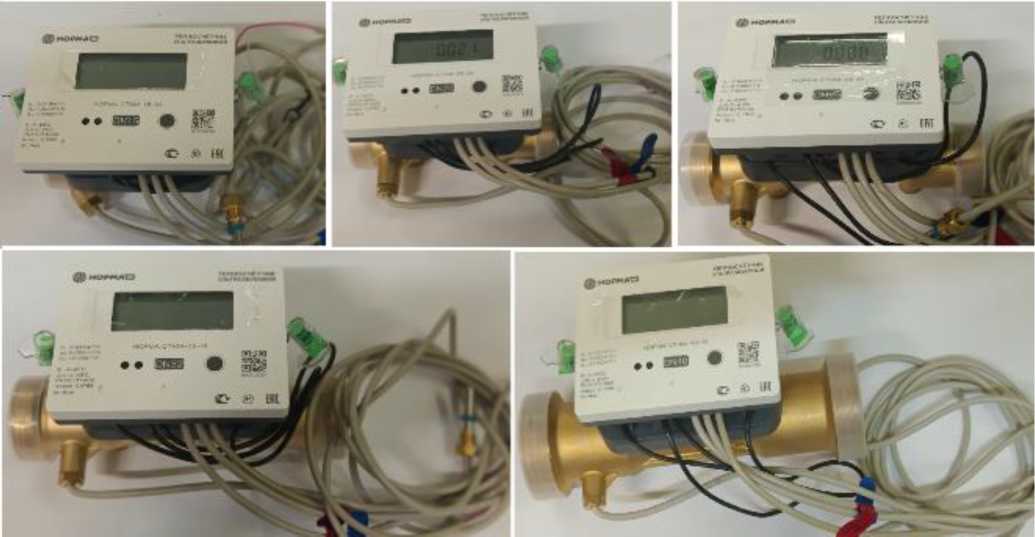

Общий вид теплосчетчиков представлен на рисунке 1.
Рисунок 1 - Общий вид теплосчетчиков

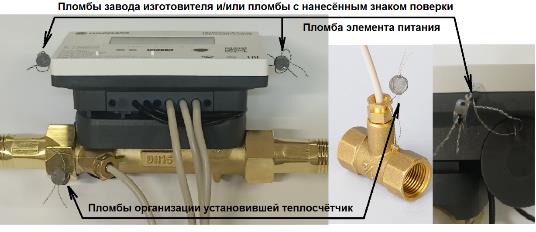

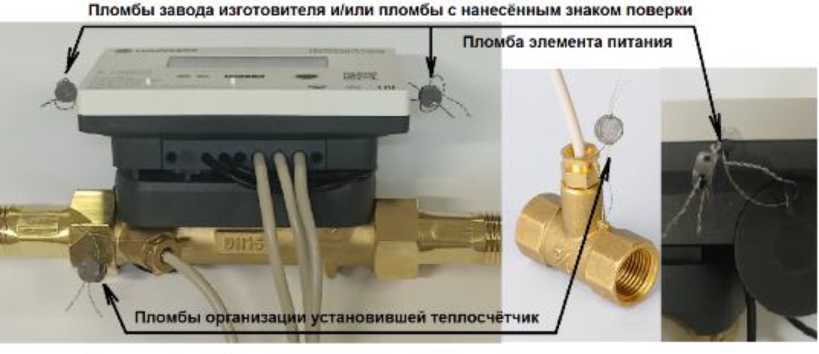

Защита от несанкционированного доступа осуществляется механическим опечатыванием. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рисунок 2 - Схема пломбировки теплосчетчика

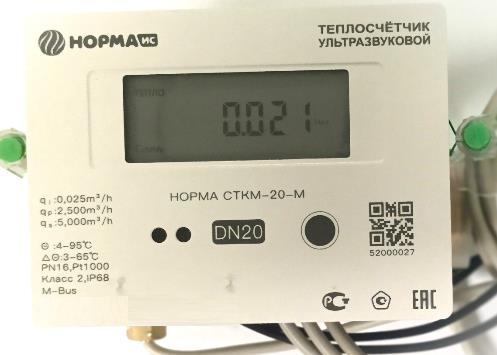

Заводской номер в виде децимального кода, состоящего из арабских цифр, а также штрих-кода или QR-кода наносится на корпус вычислителя теплосчетчика методом струйной печати или лазерной гравировки в соответствии с рисунком 3.
Места
ТЕПЛОСЧЁТЧИК
УЛЬТРАЗВУКОВОЙ
S 4-95Г 10 3-65Г
PN
нанесения знака
поверки
Место
нанесения
заводского
номера
0.02Sm Zh
2.50Om’/h
5,000m’/n
Место
нанесения знака
юоо
утверждения типа средств измерений
Рисунок 3 - Места нанесения знака утверждения типа средств измерений, знака поверки и заводского номера
Программное обеспечение
Теплосчетчики имеют встроенные программные обеспечения (ПО), которое устанавливается (прошивается) в интегрированной памяти вычислителя при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
ПО предназначено для сбора, преобразования, обработки, отображения на индикаторном устройстве вычислителя и передачи во внешние измерительные системы результатов измерений и диагностической информации.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
L_u |
|
Номер версии (идентификационный номер) ПО |
3.ХХ* |
|
Цифровой идентификатор ПО |
- |
|
* Значение ХХ от 00 до 99. | |
ПО теплосчётчиков и измерительная информация защищены от преднамеренных изменений механическим опечатыванием. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077 -2014.
Метрологические и технические характеристики приведены в таблицах 2 - 5
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | |||||
|
Исполнение (модификация) теплосчётчика |
НОРМА СТКМ-15.1 |
НОРМА СТКМ-15 |
НОРМА СТКМ-20 |
НОРМА СТКМ-25 |
НОРМА СТКМ-32 |
НОРМА СТКМ-40 |
|
Минимальный объёмный расход, м3/ч |
0,006 |
0,012 |
0,025 |
0,035 |
0,06 |
0,1 |
|
Максимальный объёмный расход, м3/ч |
0,6 |
1,5 |
2,5 |
3,5 |
6 |
10 |
|
Предельный объёмный расход 1), м3/ч |
1,5 |
3,5 |
6 |
7 |
15 |
20 |
|
Класс точности по ГОСТ Р 51649-2014 |
2 | |||||
|
Пределы допускаемой относительной погрешности измерений объемного расхода (объема) теплоносителя (воды), % |
±(2 + 0,02 • q^) ), но не более ±5 % | |||||
|
Диапазон измерений температуры теплоносителя (воды), °С |
от 4 до 95 | |||||
|
Пределы допускаемой абсолютной погрешности измерений температуры теплоносителя (воды), °С |
±(0,6 + 0,004 • t) | |||||
|
Диапазон измерений разности температур теплоносителя (воды), °С |
от 3 до 65 | |||||
|
Пределы допускаемой относительной погрешности измерения разности температур теплоносителя (воды), % |
± (0,5 + 3 • А=Т | |||||
|
Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % |
± (з + 4 • + 0,02 • $>)’’ \ At q / | |||||
|
Пределы допускаемой относительно погрешности измерений текущего времени, % |
±0,05 | |||||
|
Максимальное рабочее избыточное давления теплоносителя (воды), МПа |
1,6 | |||||
Продолжение таблицы 2
|
Наименование характеристики |
Значение характеристики |
|
Максимальная потеря давления при qp, МПа, не более |
0,025 |
|
1) Предельный объемный расход - значение объемного расхода, при котором теплосчетчик функционирует в течение коротких промежутков времени (не более 1 ч в день и не более 200 ч в год). 2) qp - максимальный объемный расход, обозначение в соответствии с ГОСТ Р ЕН 1434-2011. 3) В соответствии с п 6.19.1 постановления Правительства РФ от 16.11.2020 № 1847 пределы допускаемой относительной погрешности измерений тепловой энергии теплосчетчиков класса 2 должны быть не более ±7,5 %. Соответствие определяется условиями измерений тепловой энергии (измеряемым объемным расходом и разницей температур теплоносителя). Примечание - Обозначения в таблице: q - измеренное значение объемного расхода теплоносителя, м3/ч; At min -минимальное значение разности температур, при превышении которого теплосчетчик функционирует без превышения максимально допускаемой погрешности; At - измеренное значение разности температур прямого и обратного теплоносителя, °С; t - измеренное значение температуры прямого или обратного теплоносителя, °С. | |
аблица 3 - Технические характеристики теплосчетчика
|
Наименование характеристики |
Значение характеристики | |||||
|
Модификация теплосчётчика |
НОРМА СТКМ-15.1 |
НОРМА СТКМ-15 |
НОРМА СТКМ-20 |
НОРМА СТКМ-25 |
НОРМА СТКМ-32 |
НОРМА СТКМ-40 |
|
Диаметр условного прохода ультразвукового расходомера DN |
15 |
20 |
25 |
32 |
40 | |
|
Присоединение к трубопроводу, патрубки с резьбой по ГОСТ 6357-81 |
G % |
G 1 |
G 1% |
G П/2 |
G 2 | |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
110 86 85 |
130 86 90 |
160 89 100 |
180 98 110 |
200 109 115 | |
|
Масса, кг, не более |
0,7 |
0,8 |
1,0 |
1,2 |
1,7 | |
|
Расположение ультразвукового расходомера в системе отопления |
согласно заказу | |||||
|
Степень защиты* по ГОСТ 14254-2015 |
IP54 (IP65, IP68) | |||||
|
* Вне скобок для работы теплосчётчика в режиме отопления, в скобках для режима охлаждения. | ||||||
Таблица 4 - Технические характеристики электронного вычислителя теплосчетчика
|
Наименование характеристики |
Значение характеристики |
|
Единицы измерений: - количества тепловой энергии (тепловой мощности) - температуры и разности температур теплоносителя - расхода теплоносителя - объема теплоносителя |
Гкал; кВт-ч (Гкал/ч; кВт) °С м3/ч м |
|
Емкость индикаторного устройства при отображении количества тепловой энергии, кВ'тч |
999999,9 |
|
Цена единицы младшего разряда при отображении количества энергии, кВт^ч |
0,1 |
|
Емкость индикаторного устройства при отображении количества тепловой мощности, кВт |
99999,99 |
|
Цена единицы младшего разряда при отображении количества энергии, кВт |
0,01 |
|
Емкость индикаторного устройства при отображении объемного расхода, м3/ч |
99999,999 |
|
Цена единицы младшего разряда при отображении объемного расхода, м3/ч |
0,001 |
|
Емкость индикаторного устройства при отображении объема, м3 |
999999,99 |
|
Цена единицы младшего разряда при отображении объема, м3 |
0,01 |
|
Цена единицы младшего разряда по температуре (разнице температур), °С |
0,01 |
|
Напряжение элемента питания постоянного тока, В |
3,6 |
|
Срок службы элемента питания, лет, не менее |
6 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
104000 |
|
Срок службы, лет, не менее |
12 |
Знак утверждения типа
наносится на корпус средства измерений в соответствии с рисунком 3, на титульный лист руководства по эксплуатации и паспорт средства измерений типографским способом.
Комплектность
в соответствии с таблицей 6
Таблица 6 - Комплектность
|
Наименование изделия или документа |
Обозначение |
Количество |
|
Теплосчетчик ультразвуковой |
согласно заказу |
1 |
|
Паспорт |
26.51.63-007-35481131-2024 ПС |
1 |
|
Руководство по эксплуатации |
26.51.63-007-35481131-2024 РЭ |
1 |
|
Монтажный комплект |
_ |
по заказу** |
Сведения о методах измерений
приведены в разделе 3 «Устройство и работа» документа 26.51.63-007-35481131-2024 РЭ
«Теплосчетчики ультразвуковые НОРМА СТКМ. Руководство по эксплуатации».
Нормативные документы
ТУ 26.51.63-007-35481131-2024 Теплосчетчики ультразвуковые НОРМА СТКМ. Технические условия
