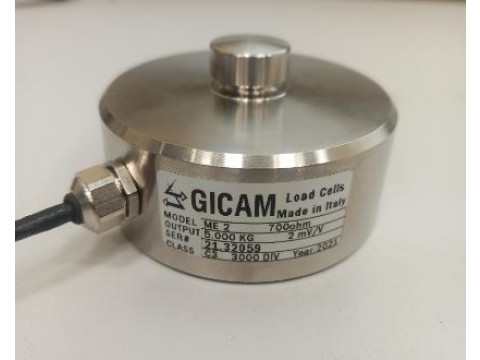

Датчики силоизмерительные тензорезисторные ME2
| Номер в ГРСИ РФ: | 97184-25 |
|---|---|
| Категория: | Датчики силоизмерительные |
| Производитель / заявитель: | Gicam S.r.l., ИТАЛИЯ |
Датчики силоизмерительные тензорезисторные МЕ2 (далее - датчики) предназначены для преобразований силы в измеряемую физическую величину (напряжение постоянного тока), пропорционально измеряемой силе при сжатии.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97184-25 | |||||||||||||||||||||||||||
| Наименование | Датчики силоизмерительные тензорезисторные | |||||||||||||||||||||||||||
| Модель | ME2 | |||||||||||||||||||||||||||
| Приказы |
№2753 от
12.12.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 78e1b2a0-d479-02b6-421a-1a7edf579a8c | |||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||
Производитель / Заявитель
Gicam S.r.l., ИТАЛИЯ, P.zza XI Febbraio, 2, 22015 Gravedona ed Uniti (CO)
Поверка
| Методика поверки / информация о поверке |
МП-878-2025 Государственная система обеспечения единства измерений. Датчики силоизмерительные тензорезисторные ME2 Методика поверки
(с 12.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97184-25: Описание типа
2025-97184-25.pdf
|
Скачать | 131.8 КБ | |
|
97184-25: Методика поверки
МП-878-2025
2025-mp97184-25.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Датчики силоизмерительные тензорезисторные МЕ2 (далее - датчики) предназначены для преобразований силы в измеряемую физическую величину (напряжение постоянного тока), пропорционально измеряемой силе при сжатии.
Описание
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой силы. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Датчики состоят из упругого элемента, защитного корпуса цилиндрической формы, кабеля, тензорезисторов на клеевой основе, соединенных по мостовой электрической схеме, и элементов герметизации. Места наклейки тензорезисторов находятся во внутренней полости упругого элемента и защищены крышками и герметиком.
Электрическое подсоединение к внешним измерительным усилителям осуществляется через унифицированные электрические разъемы.
К данному типу средства измерений относятся датчики с серийными номерами 21.32056, 21.32057, 21.32058, 21.32059, 21.32060, 21.32061, 21.32062 и 21.32063.
Нанесение знака поверки на датчики не предусмотрено.
Серийные номера в виде цифрового обозначения, состоящего из арабских цифр, нанесены несмываемой краской на маркировочную табличку, наклеиваемую на корпус датчиков.
Конструкция датчиков обеспечивает ограничение доступа к наклеенным тензорезисторам в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, путём заливки монтажных отверстий и сопряжений герметиком. Конструкция датчика является неразборной, пломбирование датчиков не производится.
Общий вид датчиков с указанием места нанесения серийного номер приведён на рисунке 1. Общий вид маркировочной таблички приведён на рисунке 2.
Место нанесения маркировочной таблички

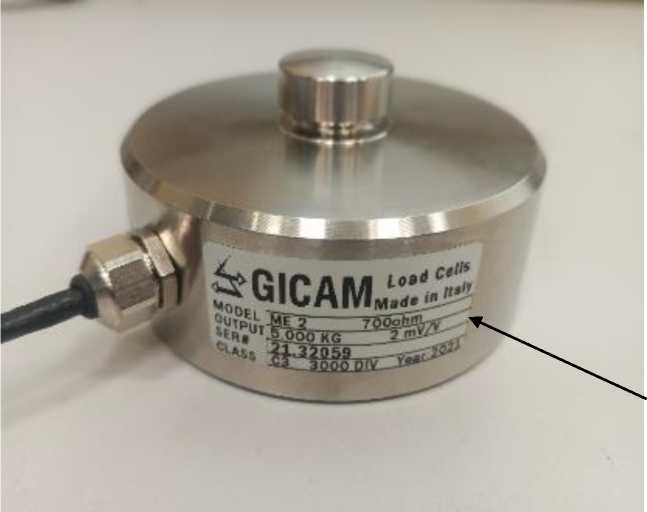

Рисунок 1 - Общий вид датчиков силоизмерительных тензорезисторных МЕ2
^GJCANCX
700ohm
MODEL М£2__
qutputKooo KG
2 mV/V
SER#
Место нанесения серийного номера

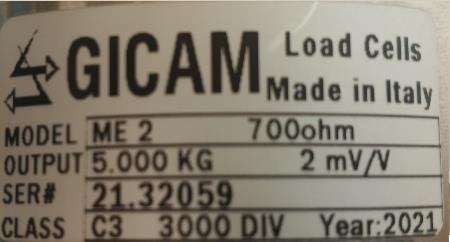

Рисунок 2 - Общий вид маркировочной таблички
Маркировочная табличка, которая наклеена на корпус датчика, содержит следующую информацию:
- логотип изготовителя;
- модификацию;
- номинальное усилие в килограммах;
- выходной сигнал при номинальном усилии в мВ\В;
- серийный номер;
- год изготовления;
- ряд прочей информации в соответствии с технической документацией изготовителя.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Наибольший предел измерений, кН (т) |
50 (5) |
|
Выходной сигнал при Fhom, мВ/В |
от 2,01 до 2,03 |
|
Нижний предел измерений, % от Fhom |
10 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
±0,2 |
|
Предельное значение составляющей погрешности, связанной с воспроизводимостью показаний (Ь), % |
0,20 |
|
Предельное значение составляющей погрешности, связанной с повторяемостью показаний (Ь’), % |
0,10 |
|
Предельные значения составляющей погрешности, связанной с градуировочной характеристикой (fC), % |
±0,1 |
|
Предельные значения составляющей погрешности, связанной с дрейфом нуля (fo), % |
±0,05 |
|
Предельное значение составляющей погрешности, связанной с гистерезисом (v), % |
0,30 |
|
Предельное значение составляющей погрешности, связанной с ползучестью (с), % |
0,1 |
|
Изменение значения выходного сигнала при изменении температуры на 10 °С, % от наибольшего предела измерений |
±0,02 |
|
Изменение значения выходного сигнала при отсутствии нагрузки при изменении температуры на 10 °С, % от наибольшего предела измерений |
±0,03 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Входное сопротивление, Ом |
от 700 до 710 |
|
Выходное сопротивление, Ом |
от 700 до 705 |
|
Сопротивление изоляции, МОм, св. |
2000 |
|
Относительный выходной сигнал при наибольшем пределе измерений, мВ/В |
2,0 |
|
Предельно допустимая нагрузка, кН (т) |
75 (7,5) |
|
Напряжение питания постоянного тока, В |
от 5 до 18 |
|
Габаритные размеры (диаметрхвысота), мм, не более |
82x44 |
|
Масса, кг, не более |
1 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от -10 до +40 от 20 до 80 |
аблица 3 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Вероятность безотказной работы за 2000 ч |
0,9 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик силоизмерительный тензорезисторный |
МЕ2 |
1 шт. |
|
Паспорт и руководство по эксплуатации |
Датчик силоизмерительный тензорезисторный |
1 экз. |
Сведения о методах измерений
приведены в разделе 8 «Сведения о методах измерения» паспорта и руководства по эксплуатации на датчик.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 22.10.2019 г. № 2498 Об утверждении Государственной поверочной схемы для средств измерений силы
