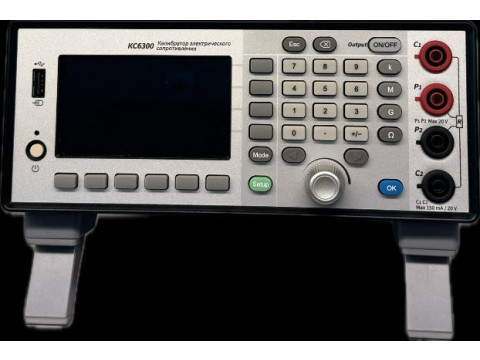

Калибраторы электрического сопротивления ДИПОЛЬ КС6300
| Номер в ГРСИ РФ: | 97185-25 |
|---|---|
| Производитель / заявитель: | Hainan Profit Technology Cо., LTD, Китай |
Калибраторы электрического сопротивления ДИПОЛЬ КС6300 (далее - калибраторы) предназначены для воспроизведения электрического сопротивления.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97185-25 | ||||||
| Действует | по 12.12.2030 | ||||||
| Наименование | Калибраторы электрического сопротивления | ||||||
| Модель | ДИПОЛЬ КС6300 | ||||||
| Приказы |
№2753 от
12.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | c140f65c-1cf3-bbc5-a71f-c692b2a42c29 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Hainan Profit Technology Со., Ltd, КИТАЙ, Office D030, 5th Floor, Jingyinghui, No.ЗЗ, Longkun North Road, Binhai Street, Haikou, Hainan
Поверка
| Методика поверки / информация о поверке |
РТ-МП-981-551-2025 Государственная система обеспечения единства измерений Калибраторы электрического сопротивления ДИПОЛЬ КС6300 Методика поверки
(с 12.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97185-25: Описание типа
2025-97185-25.pdf
|
Скачать | 215.6 КБ | |
|
97185-25: Методика поверки
РТ-МП-981-551-2025
2025-mp97185-25.pdf
|
Скачать | 925.2 КБ |
Описание типа
Назначение
Калибраторы электрического сопротивления ДИПОЛЬ КС6300 (далее - калибраторы) предназначены для воспроизведения электрического сопротивления.
Описание
Калибраторы представляют собой лабораторные, программируемые микропроцессорные приборы генераторного типа.
Конструктивно калибраторы выпускаются в моноблочном исполнении в металлическом корпусе.
На передней панели калибраторов расположены выходные клеммы, цветной дисплей, органы управления: кнопка включения, кнопки ввода чисел, кнопки выбора режимов работы.
На задней панели расположены разъём сетевого питания с предохранителем, стандартные интерфейсы дистанционного управления LAN, RS-232, USB.
Калибраторы допускают как ручное, так и программное управление.
Принцип действия калибраторов основан на автоматической коммутации резисторов необходимого номинала в последовательную цепь в соответствии со значением сопротивления, задаваемым с помощью клавиатуры калибратора.
Нанесение знака поверки на калибраторы не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, наклеиваемый на боковую панель калибраторов.
Пломбирование калибраторов не предусмотрено.
Общий вид калибраторов представлен на рисунке 1. Место нанесения заводского номера представлено на рисунке 2.

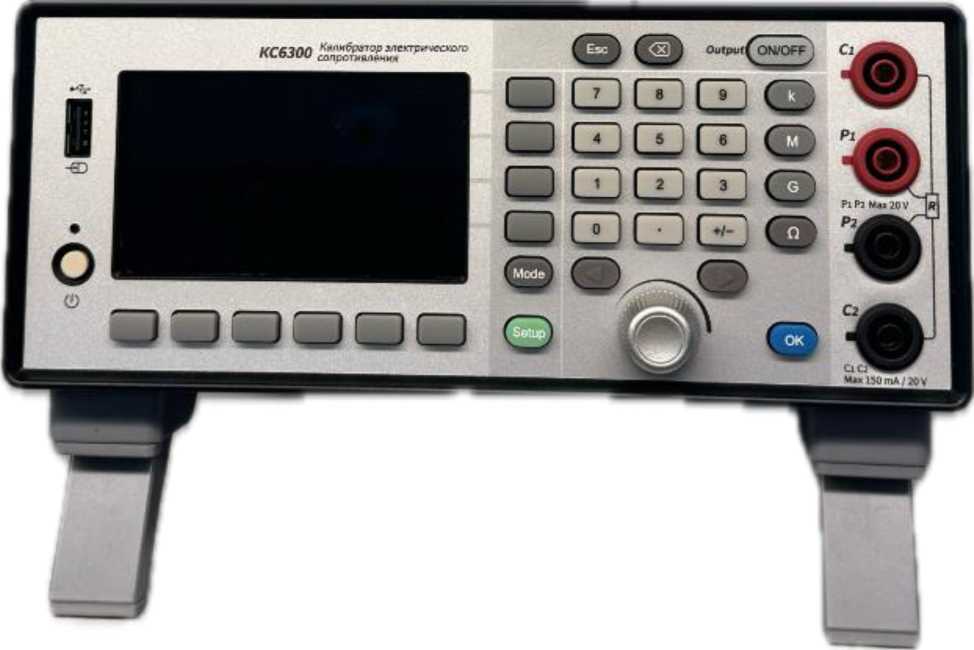

Рисунок 1 - Общий вид калибраторов электрического сопротивления ДИПОЛЬ КС6300

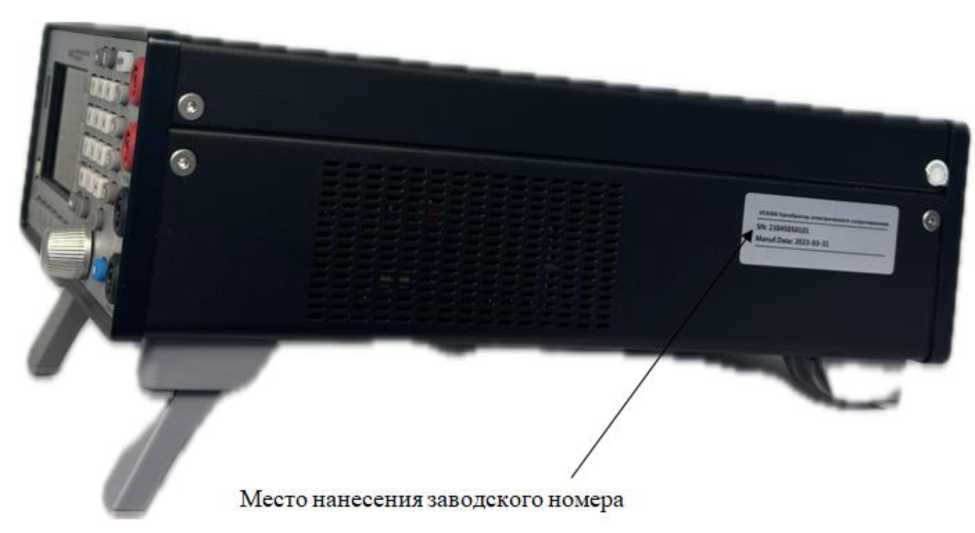

Рисунок 2 - Место нанесения заводского номера
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) реализовано аппаратно, установлено фиксированно на внутренний микроконтроллер и служит для управления режимами работы, формирования сигналов управления и вывода графической информации на дисплей. ПО не является метрологически значимым и недоступно для изменения пользователем.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
_ |
|
Номер версии (идентификационный номер ПО) |
не ниже v1.0 |
|
Цифровой идентификатор ПО |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Предел воспроизведения электрического сопротивления |
Разрешение |
Пределы допускаемой абсолютной погрешности воспроизведения электрического сопротивления |
Допустимый ток |
|
10 Ом |
10 мкОм |
±(5-10’5-R1) + 0,01 Ом) |
от 1 до 150 мА |
|
30 Ом |
10 мкОм |
±(4-10’5-R + 0,015 Ом) |
от 1 до 150 мА |
|
100 Ом |
100 мкОм |
±(3,5-10’5-R + 0,015 Ом) |
от 1 до 80 мА |
|
300 Ом |
100 мкОм |
±(3,5-10’5-R + 0,02 Ом) |
от 1 до 40 мА |
|
1 кОм |
1 мОм |
±(3,5-10’5-R + 0,02 Ом) |
от 1 до 20 мА |
|
3 кОм |
1 мОм |
±(3,5-10’5-R + 0,15 Ом) |
от 0,1 до 6 мА |
|
10 кОм |
10 мОм |
±(3,5-10’5-R + 0,15 Ом) |
от 0,1 до 2 мА |
|
30 кОм |
10 мОм |
±(3,5-10’5-R + 2 Ом) |
от 0,01 до 0,6 мА |
|
100 кОм |
100 мОм |
±(3,5-10’5-R + 2 Ом) |
от 0,01 до 0,2 мА |
|
300 кОм |
100 мОм |
±(4-10’5-R + 30 Ом) |
от 1 до 60 мкА |
|
1 МОм |
1 Ом |
±(4-10’5-R + 30 Ом) |
от 1 до 20 мкА |
|
3 МОм |
1 Ом |
±(5-10’5-R + 300 Ом) |
от 0,25 до 6 мкА |
|
10 МОм |
10 Ом |
±(2-10’4-R + 500 Ом) |
от 0,25 до 2 мкА |
|
30 МОм |
10 Ом |
±(4-10’4-R + 5000 Ом) |
от 25 до 600 нА |
|
100 МОм |
100 Ом |
±(140-3^R + 6000 Ом) |
от 25 до 200 нА |
|
300 МОм |
100 Ом |
±(540-3^R + 200000 Ом) |
от 2,5 до 60 нА |
|
1000 МОм |
1 кОм |
±(2^10-2 •R + 600000 Ом) |
от 1 до 20 нА |
|
1) R - воспроизводимое калибратором сопротивление, Ом (кОм, МОм) | |||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 198 до 242 |
|
- частота переменного тока, Гц |
от 48 до 52 |
|
Габаритные размеры, мм | |
|
- ширина |
215 |
|
- высота |
88 |
|
- глубина |
252 |
|
Масса, кг, не более |
5,5 |
|
Рабочие условия применения: | |
|
- температура окружающей среды, °С |
от +10 до +40 |
|
- относительная влажность, % |
от 30 до 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, не менее, ч |
20000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Стандартный комплект поставки калибраторов представлен в таблице 5.
Таблица 5 - Комплектность средства измерений______________________________
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Калибратор электрического сопротивления |
ДИПОЛЬ КС6300 |
1 |
|
Кабель питания |
_ |
1 |
|
Руководство по эксплуатации |
_ |
1 |
Сведения о методах измерений
приведены в разделе 4 «Подготовка к работе и измерение» документа «Калибраторы электрического сопротивления ДИПОЛЬ КС6300. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
Калибраторы электрического сопротивления ДИПОЛЬ КС6300. Стандарт предприятия
