Дозиметры-радиометры универсальные поисковые МКС-А07
| Номер в ГРСИ РФ: | 97186-25 |
|---|---|
| Категория: | Дозиметры |
| Производитель / заявитель: | АО НПЦ "Аспект", г.Дубна |
Дозиметры-радиометры универсальные поисковые МКС-А07 (далее по тексту -МКС-А07) предназначены для измерений мощности амбиентного эквивалента дозы (МАЭД) гамма-излучения и плотности потока альфа- и бета-частиц при поиске источников гамма-излучения и контроле загрязненности поверхностей альфа- и бета-излучающими радионуклидами.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97186-25 | ||||||
| Действует | по 12.12.2030 | ||||||
| Наименование | Дозиметры-радиометры универсальные поисковые | ||||||
| Модель | МКС-А07 | ||||||
| Приказы |
№2753 от
12.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 8a68f877-b833-31ed-a28f-9f5ec27f4c12 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «НПЦ «АСПЕКТ», РОССИЯ, 141985, Московская обл., г.о. Дубна, г. Дубна, ул. Сахарова А.Д., д. 8
Поверка
| Методика поверки / информация о поверке |
МП 2101-050-2025 Государственная система обеспечения единства измерений Дозиметры-радиометры универсальные поисковые МКС-А07 Методика поверки
(с 12.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97186-25: Описание типа
2025-97186-25.pdf
|
Скачать | 123.4 КБ | |
|
97186-25: Методика поверки
МП 2101-050-2025
2025-mp97186-25.pdf
|
Скачать | 2.6 MБ |
Описание типа
Назначение
Дозиметры-радиометры универсальные поисковые МКС-А07 (далее по тексту -МКС-А07) предназначены для измерений мощности амбиентного эквивалента дозы (МАЭД) гамма-излучения и плотности потока альфа- и бета-частиц при поиске источников гамма-излучения и контроле загрязненности поверхностей альфа- и бета-излучающими радионуклидами.
Описание
Принцип действия МКС-А07 основан на преобразовании энергии заряженных частиц и гамма-квантов в электрические импульсы с помощью газоразрядных счётчиков Гейгера-Мюллера. Регистрация электрических импульсов после усиления, формирования и дискриминации осуществляется с помощью встроенной микропроцессорной системы.
МКС-А07 представляет собой носимый прибор, выполненный в виде моноблока в пластмассовом корпусе с тремя встроенными счетчиками Гейгера-Мюллера.
МКС-А07 могут использоваться в дозиметрическом, поисковом и радиометрическом режимах. Результаты измерений отображаются на OLED дисплее.
Дозиметрический режим предназначен для измерений МАЭД гамма-излучения.
В поисковом режиме контролируется превышение скорости счета импульсов над фоном с учетом статистической значимости. Факт превышения сопровождается светодиодной индикацией и звуковым сигналом.
В радиометрическом режиме осуществляются измерения плотности потока альфаи бета-частиц от контролируемого объекта и сравнение результатов измерений с установленными пороговыми уровнями. Если измеренное значение плотности потока альфаили бета-частиц превышает пороговый уровень, сведения о превышении отображаются на OLED дисплее, факт превышения сопровождается светодиодной индикацией и звуковым сигналом.
Результаты измерений с привязкой к реальному времени сохраняются в архиве во внутренней памяти МКС-А07.
Питание МКС-А07 осуществляется от встроенного аккумулятора. Зарядка аккумулятора осуществляется от сети переменного тока через адаптер.
Обеспечение защиты МКС-А07 от несанкционированной настройки и регулировки осуществляется путем нанесения пломбы в виде стикера-наклейки с наименованием предприятия-изготовителя. Пломба наносится изготовителем на боковую панель МКС-А07.
Нанесение знака поверки на МКС-А07 не предусмотрено.
Однозначная идентификация МКС-А07 осуществляется по заводскому номеру в виде цифрового обозначения, состоящего из арабских цифр. Заводской номер наносится типографским способом на маркировочную табличку, расположенную на нижней панели корпуса под откидной крышкой. Формат нанесения заводского номера «XYZW-ST», где Х, Y, Z, W - цифры от 0 до 9, ST - две последние цифры года изготовления МКС-А07. Знак утверждения типа наносится в центре нижней части маркировочной таблички.

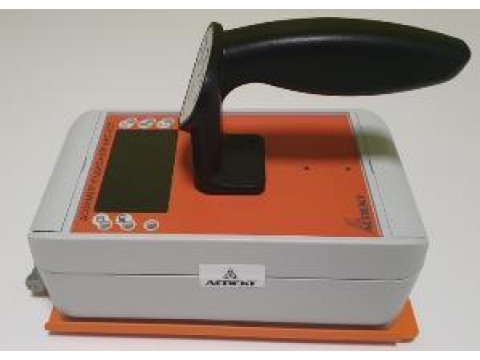

Общий вид МКС-А07 с указанием мест пломбировки, нанесения знака утверждения типа и заводского номера представлен на рисунках 1 и 2.

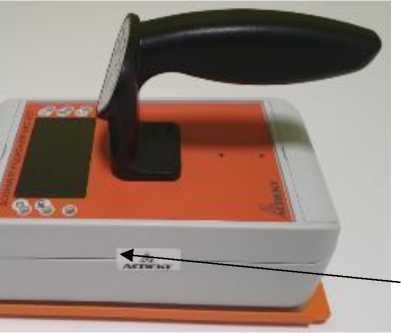

Место для нанесения пломбы в виде стикера-наклейки
Рисунок 1 - Общий вид МКС-А07 с указанием места пломбирования
Места нанесения знака утверждения типа и заводского номера
Рисунок 2 - Общий вид МКС-А07 с указанием мест нанесения знака утверждения типа и заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) «МКС-А07» является встроенным и записывается в постоянное запоминающее устройство (далее - ПЗУ) в виде программного кода на этапе изготовления.
ПО «МКС-А07» обеспечивает:
- выбор режима измерений;
- обработку информации, поступающую со счетчиков Гейгера-Мюллера;
- отображение результатов измерений/контроля на OLED дисплее;
- срабатывание сигнализации;
- хранение результатов измерений с привязкой к реальному времени в архиве во внутренней памяти.
Защита от несанкционированных изменений ПО «МКС-А07» обеспечивается пломбированием МКС-А07.
Влияние ПО учтено при нормировании метрологических характеристик.
В соответствии с Р 50.2.077-2014 уровень защиты ПО «МКС-А07»
от непреднамеренных и преднамеренных изменений соответствует уровню «высокий».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО «МКС-А07».
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MKC-A07 |
|
Номер версии (идентификационный номер) ПО |
1.ХУ* |
|
* 1 - метрологически значимая часть; «XY» - метрологически незначимая часть, «X» принимает значения от 0 до 9, «Y» принимает значения от 0 до 9 | |
Технические характеристики
Таблица 2 - Метрологические характеристики МКС-А07
|
Наименование характеристики |
Значение |
|
Диапазон измерений плотности потока альфа-частиц*, см-2^мин-1 |
от 1 до 5-104 |
|
Пределы допускаемой относительной погрешности измерений плотности потока альфа-частиц*, % |
±30 |
|
Диапазон измерений плотности потока бета-частиц**, см-2^мин-1 |
от 1 до 1-105 |
|
Пределы допускаемой относительной погрешности измерений плотности потока бета-частиц**, % |
±20 |
|
Диапазон измерений МАЭД гамма-излучения, мкЗв/ч |
от 0,1 до 5-104 |
|
Пределы допускаемой основной относительной погрешности измерений МАЭД гамма-излучения, % |
±15 |
|
Энергетическая зависимость МАЭД гамма-излучения в диапазоне от 0,06 до 1,25 МэВ, % |
±25 |
|
Пределы допускаемой дополнительной погрешности измерений МАЭД гамма-излучения при изменении температуры и влажности окружающего воздуха в условиях эксплуатации, % |
±5 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность воздуха, % |
от +15 до +25 от 84,0 до 106,7 от 30 до 80 |
|
* Диапазон измерений плотности потока альфа-частиц, пределы допускаемой относительной погрешности измерений плотности потока альфа-частиц приведены для источников 239Pu типа 3П9 * * Диапазон измерений плотности потока бета-частиц, пределы допускаемой относительной погрешности измерений плотности потока бета-частиц приведены для источников 90Sr+90Y типа 6СО | |
Таблица 3 - Основные технические характеристики МКС-А07
|
Наименование характеристики |
Значение |
|
Диапазон энергий регистрируемого альфа-излучения, МэВ |
от 3 до 6 |
|
Диапазон энергий регистрируемого бета-излучения, МэВ |
от 0,3 до 3 |
|
Диапазон энергий регистрируемого гамма-излучения, МэВ |
от 0,05 до 3 |
|
Время установления рабочего режима, мин, не более |
1 |
|
Нестабильность показаний за 16 часов непрерывной работы, %, не более |
5 |
|
Степень защиты по ГОСТ 14254-2015 |
IP54 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность воздуха при температуре 35 °С (без конденсации), %, не более |
от -40 до +50 от 84,0 до 106,7 95 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
188 92 128 |
|
Масса, кг, не более |
1,1 |
Таблица 4 - Показатели надежности МКС-А07
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
20 000 |
|
Срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится типографским способом на титульный лист Руководства по эксплуатации МКС-А07 и в центре нижней части маркировочной таблички, расположенной на нижней панели корпуса МКС-А07 под откидной крышкой.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Дозиметр-радиометр универсальный поисковый МКС-А07 |
ДЦКИ.412118.006 |
1 |
|
Комплект принадлежностей |
ДЦКИ.436234.112 |
1 |
|
Ведомость эксплуатационных документов |
ДЦКИ.412118.006 ВЭ |
1 |
|
Комплект эксплуатационных документов согласно ведомости ДЦКИ.412118.006 ВЭ |
- |
1 |
Сведения о методах измерений
приведены в разделе 3 «Использование дозиметра» документа ДЦКИ.412118.006 РЭ «Дозиметры-радиометры универсальные поисковые МКС-А07. Руководство по эксплуатации».
Нормативные документы
ГОСТ 8.033-2023 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников
Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений, утвержденная Приказом Росстандарта № 2314 от 31 декабря 2020
ГОСТ 17225-85 Радиометры загрязнения поверхностей альфа- и бета-активными веществами. Общие технические требования и методы испытаний
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ 28271-89 Приборы радиометрические и дозиметрические. Общие технические требования и методы испытаний
ДЦКИ.412118.006 ТУ Дозиметры-радиометры универсальные поисковые МКС-А07. Технические условия
