Спектрометры атомно-абсорбционные LT
| Номер в ГРСИ РФ: | 97188-25 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | Guangzhou Jetron Instrument Co., Ltd, КИТАЙ |
Спектрометры атомно-абсорбционные LT (далее - спектрометры) предназначены для измерений содержания элементов в водных, кислотных и органических растворах, природных и сточных водах, в атмосферном воздухе, воздухе рабочей зоны и промышленных выбросах, почвах, геологических пробах, рудах и продуктах их переработки, металлах и их сплавах, огнеупорах, керамике, стеклах, продуктах питания, фармацевтических препаратах, нефти и нефтепродуктах, отработанных смазочных маслах и в других жидких и твёрдых веществах и материалах.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97188-25 | |||||||||
| Действует | по 12.12.2030 | |||||||||
| Наименование | Спектрометры атомно-абсорбционные | |||||||||
| Модель | LT | |||||||||
| Модификации |
LT-2GF LT-2F LT-2FGF на испытания представлены: LT-2GF LT-2F |
|||||||||
| Приказы |
№2753 от
12.12.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 582c2681-1480-620d-329e-60f86b3eaf0f | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Guangzhou Jetron Instrument Co., Ltd, КИТАЙ, 5th Floor, No. 7-1 Shaobai Road, Xintang Town, Zengcheng District, Guangzhou
Поверка
| Методика поверки / информация о поверке |
МП 63-251-2024 Государственная система обеспечения единства измерений. Спектрометры атомно-абсорбционные LT. Методика поверки
(с 12.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97188-25: Описание типа
2025-97188-25.pdf
|
Скачать | 146.2 КБ | |
|
97188-25: Методика поверки
МП 63-251-2024
2025-mp97188-25.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Спектрометры атомно-абсорбционные LT (далее - спектрометры) предназначены для измерений содержания элементов в водных, кислотных и органических растворах, природных и сточных водах, в атмосферном воздухе, воздухе рабочей зоны и промышленных выбросах, почвах, геологических пробах, рудах и продуктах их переработки, металлах и их сплавах, огнеупорах, керамике, стеклах, продуктах питания, фармацевтических препаратах, нефти и нефтепродуктах, отработанных смазочных маслах и в других жидких и твёрдых веществах и материалах.
Описание
Принцип действия спектрометров основан на измерении поглощения свободными атомами элементов резонансного излучения, проходящего через слой атомного пара, с последующим определением содержания целевых элементов при помощи градуировочных графиков.
Конструктивно спектрометры представляют собой модульные настольные приборы, состоящие из: системы ввода пробы, атомизатора, источника селективного излучения, оптической системы, детектора и системы управления.
Ввод пробы в спектрометры осуществляется либо в ручном режиме, либо при помощи автосамплера (в зависимости от модели спектрометров и комплекта поставки). Атомизация проб проводится либо в пламенном, либо в электротермическом атомизаторах. В пламенной горелке в зависимости от анализируемых элементов используется пламя «ацетилен - воздух» или «ацетилен - закись азота». Электротермический атомизатор обеспечивает атомизацию проб в инертной среде (аргон) при помощи нагрева графитовой кюветы в соответствии с температурной программой, заданной в программном обеспечении спектрометров. Оптическая система спектрометров состоит из монохроматора на основе дифракционной решетки. В качестве источника селективного излучения выступают лампы с полым катодом (поставляются по отдельному заказу). Лампы с полым катодом устанавливаются в револьверную головку с ручным или автоматическим переключением. Для коррекции фонового сигнала используется дейтериевая лампа и/или эффект Зеемана (только для моделей LT-2GF, LT-2FGF). Управление спектрометром осуществляется с помощью программного обеспечения, устанавливаемого на персональный компьютер.
Спектрометры выпускаются в следующих моделях: LT-2GF, LT-2F, LT-2FGF, которые отличаются реализованным способом атомизации пробы, степенью автоматизации системы управления спектрометрами, набором функциональных возможностей, а также метрологическими и техническими характеристиками.
Корпус спектрометров изготавливают из пластмассы и металлических сплавов, окрашиваемых в цвета в соответствии с технической документацией изготовителя.
Каждый экземпляр спектрометров имеет серийный номер, расположенный на табличке на задней стороне спектрометра. Серийный номер имеет цифровой или буквенно-цифровой формат и наносится типографским способом. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид спектрометров представлен на рисунке 1. Место нанесения серийного номера на спектрометры представлено на рисунке 2.

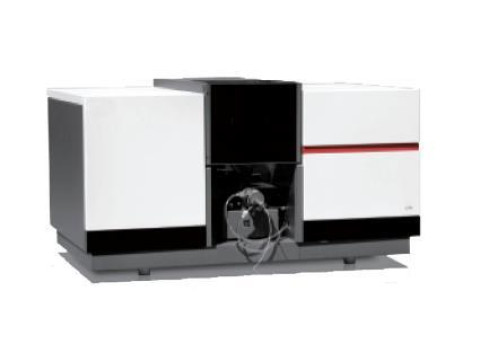

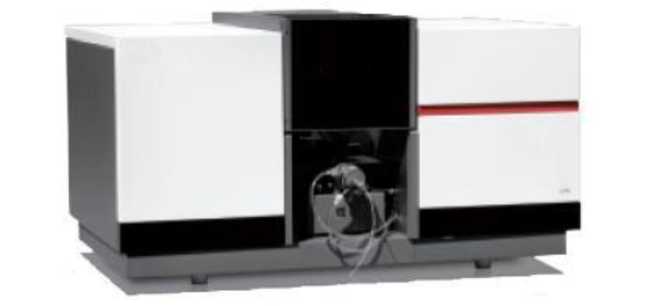

Рисунок 1 - Общий вид спектрометров атомно-абсорбционных LT

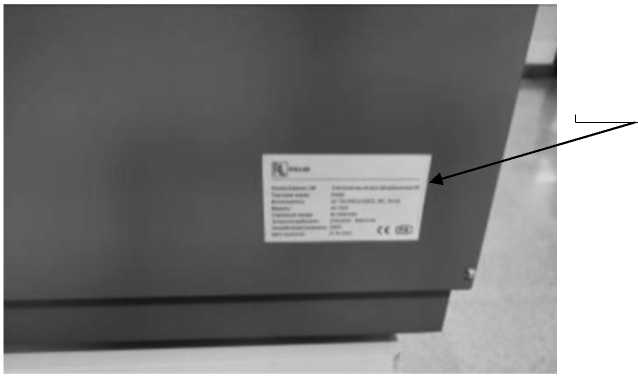

Место нанесения серийного номера
Рисунок 2 - Место нанесения серийного номера на спектрометры атомно-абсорбционные LT
Пломбирование спектрометров не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Программное обеспечение
Спектрометры оснащены программным обеспечением (далее - ПО), позволяющим осуществлять контроль процесса измерений, сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Уровень защиты ПО спектрометров от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Идентификационные данные ПО спектрометров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение для модели |
|
LT-2GF LT-2F LT-2FGF | |
|
Идентификационное наименование ПО |
AAZPro |
|
Номер версии ПО (идентификационный номер ПО) |
V2.X* |
|
Цифровой идентификатор ПО |
_ |
|
* «Х» не относится к метрологически значимой части ПО и может принимать численные значения от 0 до 9999, буквенные символы от а до z, математические и пунктуационные знаки. | |
Влияние ПО на метрологические характеристики спектрометров учтено при нормировании характеристик.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модели | ||
|
LT-2F |
LT-2GF |
LT-2FGF | |
|
Характеристическая концентрация при пламенном способе атомизации пробы, мкг/дм3, не более: - медь (Cu) |
30 |
_ |
30 |
|
- кадмий (Cd) |
25 |
_ |
25 |
|
Характеристическая концентрация при электротермическом способе атомизации пробы, мкг/дм3, не более1): - медь (Cu) |
_ |
0,30 |
0,30 |
|
- кадмий (Cd) |
_ |
0,04 |
0,04 |
|
Предел обнаружения элементов (по критерию 3о) при пламенном способе атомизации пробы, мкг/дм3, не более: - медь (Cu) |
5 |
_ |
5 |
|
- кадмий (Cd) |
4 |
_ |
4 |
|
Предел обнаружения элементов (по критерию 3о) при электротермическом способе атомизации пробы, мкг/дм3, не более1): - медь (Cu) |
_ |
0,08 |
0,08 |
|
- кадмий (Cd) |
_ |
0,20 |
0,20 |
|
Предел допускаемого относительного среднего квадратического отклонения результатов измерений массовой концентрации элементов, %: - с пламенным атомизатором |
3 |
_ |
3 |
|
- с электротермическим атомизатором1) |
_ |
3 |
3 |
|
1) При объеме измеряемой пробы 20 мм3 | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Спектральный диапазон, нм |
от 190 до 900 |
|
Диапазон показаний оптической плотности, Б |
от -2,0 до 2,0 |
|
Ширина спектральной щели, нм |
0,1; 0,2; 0,4; 1,0; 2,0 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22 от 49,5 до 50,5 |
|
Габаритные размеры, мм, не более: - высота - ширина - длина |
580 610 1000 |
|
Масса, кг, не более |
150 |
|
Условия эксплуатации: - температура воздуха, °С - относительная влажность, % |
от +10 до +35 от 20 до 80 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Спектрометр атомно-абсорбционный |
LT |
1 шт. |
|
Автосамплер |
_ |
1 шт.1) |
|
Персональный компьютер |
ПК |
1 шт.1) |
|
Программное обеспечение |
ПО |
1 шт. |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Методика поверки |
_ |
1 экз. |
|
1) По заказу | ||
Сведения о методах измерений
приведены в разделе 9 «Эксплуатация» документа «Спектрометры атомно-абсорбционные LT. Руководство по эксплуатации».
Применение спектрометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Росстандарта Российской Федерации от 19.02.2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»
Техническая документация Guangzhou Jetron Instrument Co., Ltd, Китай
