Резервуары стальные горизонтальные цилиндрические РГС-50 (25+25)
| Номер в ГРСИ РФ: | 97189-25 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО «Татнефть-АЗС-Северо-Запад», г. Санкт-Петербург |
|
97189-25: Описание типа
2025-97189-25.pdf
|
Скачать | 254.9 КБ |
Резервуары стальные горизонтальные цилиндрические РГС-50 (25+25) (далее -резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97189-25 | ||||||||||||
| Наименование | Резервуары стальные горизонтальные цилиндрические | ||||||||||||
| Модель | РГС-50 (25+25) | ||||||||||||
| Приказы |
№2753 от
12.12.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 3853f568-62f3-55b6-c494-5283d5f642a0 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «Татнефть-АЗС-Северо-Запад», РОССИЯ, 196246, г. Санкт-Петербург, ш. Пулковское, д. 32А, литера А
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений Резервуары стальные горизонтальные цилиндрические Методика поверки
(с 12.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97189-25: Описание типа
2025-97189-25.pdf
|
Скачать | 254.9 КБ |
Описание типа
Назначение
Резервуары стальные горизонтальные цилиндрические РГС-50 (25+25) (далее -резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой горизонтально расположенные цилиндрические стальные двустенные сосуды с днищами, состоящие из двух секций. Секции разделены между собой перегородкой.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Установка резервуаров РГС-50 (25+25) - подземная.
Заводские номера резервуаров и номера секций в виде цифрового обозначения, состоящие из арабских цифр, нанесены ударным способом на маркировочные таблички резервуаров. Маркировочные таблички крепятся к резервуарам.
Резервуары РГС-50 (25+25) с заводскими номерами 9, 10, 12 расположены на территории АЗС № 331, ООО «Татнефть-АЗС-Северо-Запад» по адресу: г. Санкт-Петербург, ул. Вербная, 23, лит. А.
Эскиз общего вида резервуаров РГС-50 (25+25) приведен на рисунке 1. Маркировочные таблички и горловины резервуаров приведены на рисунках 2, 3, 4.
Нанесение знака поверки на средство измерений не предусмотрено.

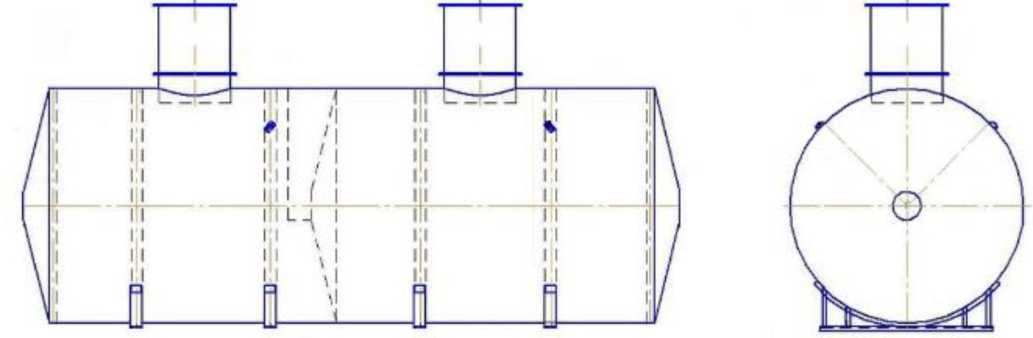

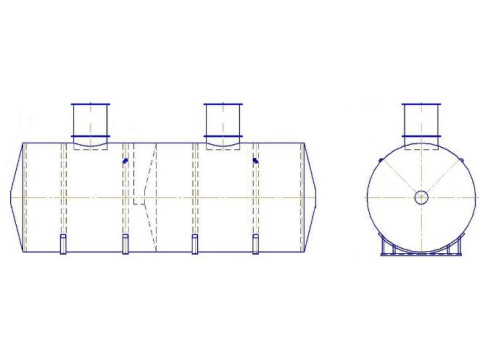

Рисунок 1 - Эскиз общего вида резервуаров

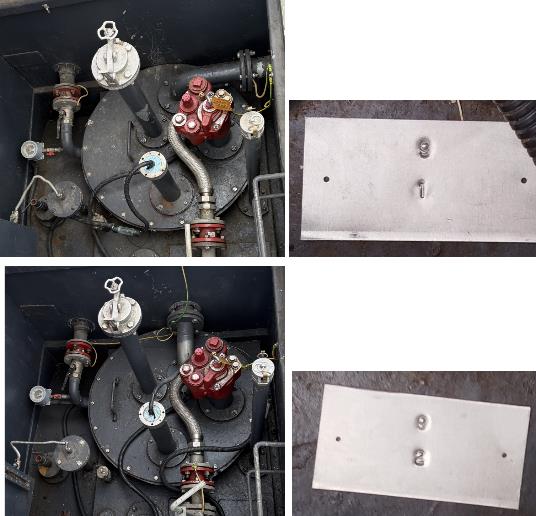

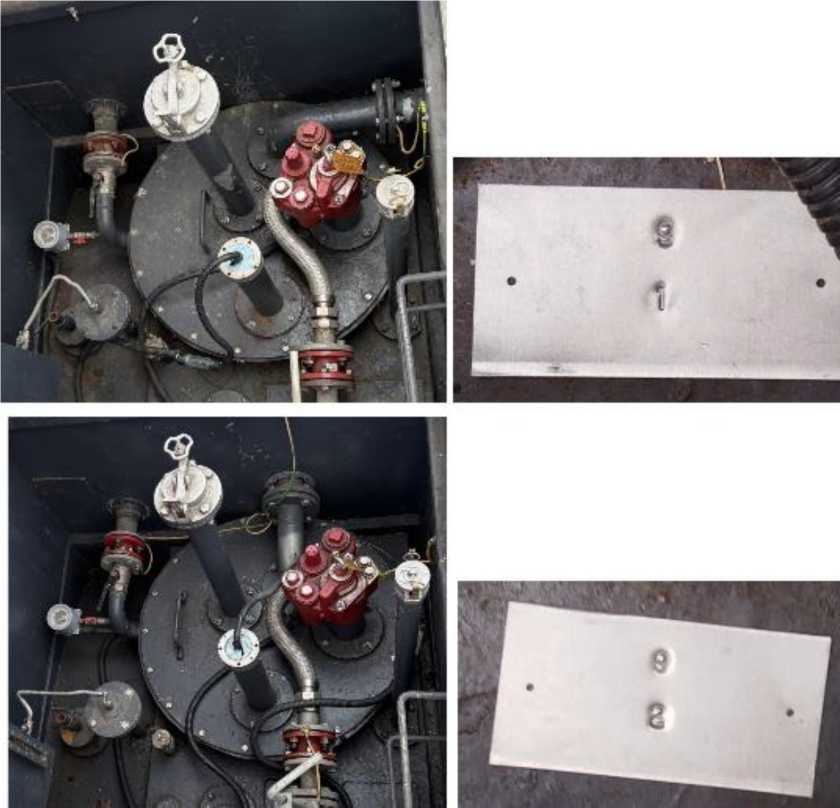

Рисунок 2 - Маркировочные таблички и горловины резервуара РГС-50 (25+25) зав.№ 9

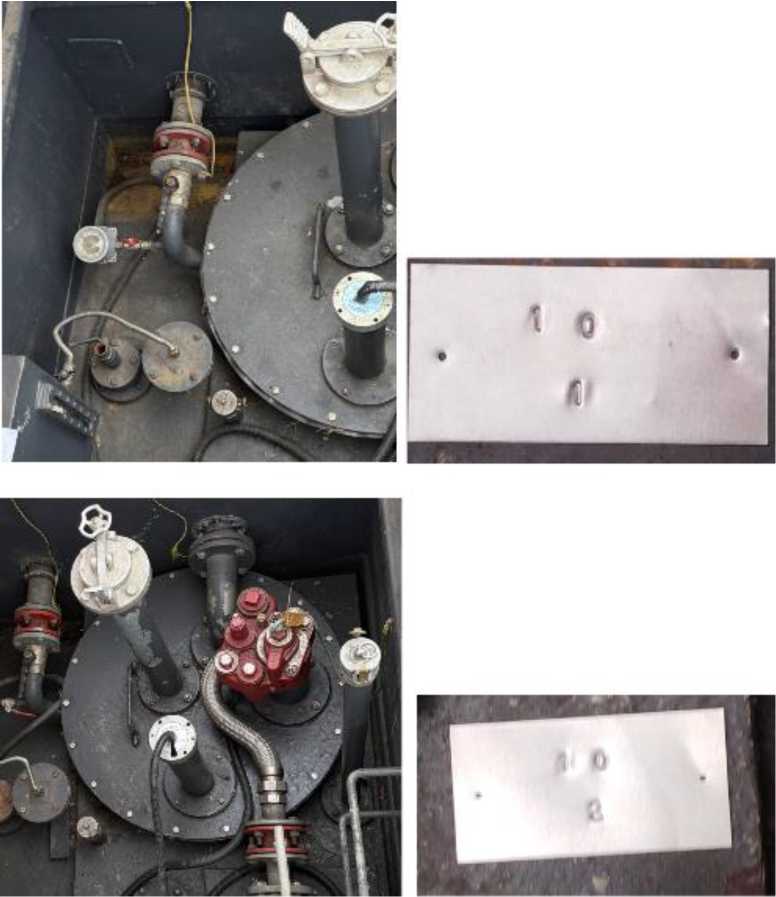

Рисунок 3 - Маркировочные таблички и горловины резервуара РГС-50 (25+25) зав.№ 10

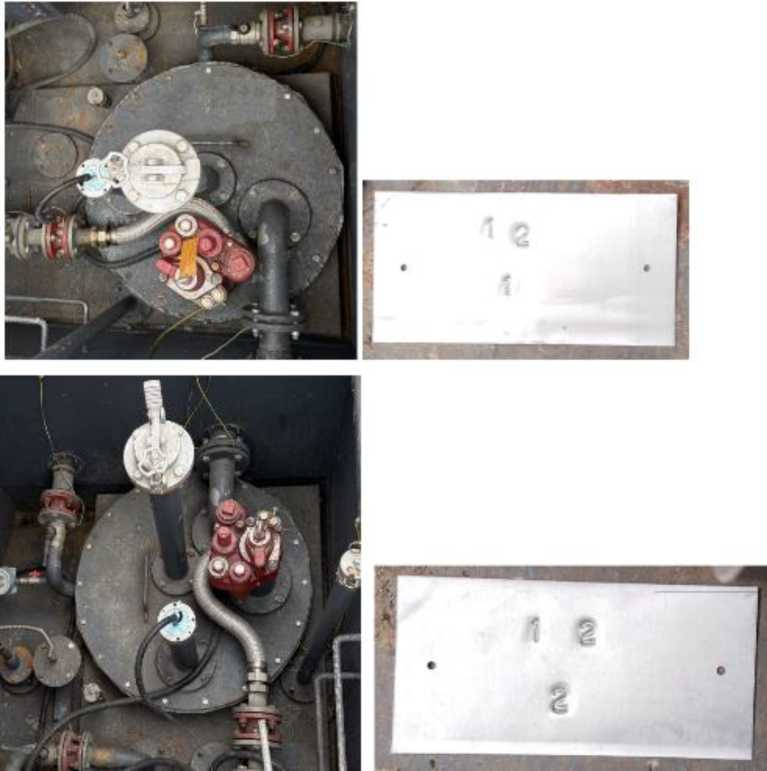

Рисунок 4 - Маркировочные таблички и горловины резервуара РГС-50 (25+25) зав.№ 12
Пломбирование резервуаров РГС-50 (25+25) не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
50 |
|
Номинальная вместимость секции №1, м3 |
25 |
|
Номинальная вместимость секции №2, м3 |
25 |
|
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,25 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-50 (25+25) |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
2 экз. |
Сведения о методах измерений
приведены в пункте 8 паспорта на резервуар.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
