Фотометры пламенные AFP
| Номер в ГРСИ РФ: | 97194-25 |
|---|---|
| Категория: | Фотометры |
| Производитель / заявитель: | Фирма "INESA Analytical Instrument Co., Ltd", Китай |
Фотометры пламенные AFP (далее - фотометры) предназначены для измерений массовой концентрации щелочных и щелочноземельных металлов в растворах.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97194-25 | |||||||||
| Действует | по 12.12.2030 | |||||||||
| Наименование | Фотометры пламенные | |||||||||
| Модель | AFP | |||||||||
| Модификации |
AFP 21 AFP 31 AFP 32 AFP 41 AFP 51 на испытания представлены: AFP 51 AFP 21 |
|||||||||
| Приказы |
№2753 от
12.12.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | e2a855fa-3f99-cea9-65a6-728ba633f6d1 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
INESA Analytical Instrument Co., Ltd., КИТАЙ, No.88 Xutang Rd., Shanghai, 201600
Поверка
| Методика поверки / информация о поверке |
МП 69-251-2025 Государственная система обеспечения единства измерений. Фотометры пламенные AFP. Методика поверки
(с 12.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97194-25: Описание типа
2025-97194-25.pdf
|
Скачать | 235.6 КБ | |
|
97194-25: Методика поверки
МП 69-251-2025
2025-mp97194-25.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Фотометры пламенные AFP (далее - фотометры) предназначены для измерений массовой концентрации щелочных и щелочноземельных металлов в растворах.
Описание
Принцип действия фотометров основан на измерении интенсивности эмиссии атомов химических элементов, образующихся при попадании аэрозоля пробы в пламя. Интенсивность эмиссии определяемого элемента пропорциональна массовой концентрации этого элемента в пробе.
Конструктивно фотометры выполнены в виде настольных приборов, состоящих из распылителя жидких проб, газовой горелки, оптической системы, детектора, управляющей электроники, системы обработки сигнала и вывода результатов измерений с сенсорным экраном. Анализируемая жидкая проба в виде аэрозоля вводится в пламя газовой горелки, где происходит атомизация и возбуждение атомов щелочных и щелочноземельных металлов с последующей эмиссией характеристического излучения. Характеристические линии излучения щелочных и щелочноземельных металлов выделяются соответствующими оптическими светофильтрами и регистрируются детектором. Система обработки сигнала на основе микропроцессора обрабатывает полученный сигнал, рассчитывает массовую концентрацию элемента по заранее построенным градуировочным зависимостям. Результаты измерений отображаются на встроенном сенсорном экране. Опционально фотометры можно подключить к персональному компьютеру (поставляется по отдельному заказу) для управления процессом проведения анализа и обработки полученных данных при помощи внешнего программного обеспечения. В качестве горючего газа для пламени газовой горелки используется пропан-бутановая смесь.
Фотометры выпускаются в следующих модификациях: AFP 21, AFP 31, AFP 32, AFP 41, AFP 51. Модификации отличаются между собой количеством определяемых элементов: модификация AFP 21 предназначена для определения калия и натрия; модификация AFP 31 - для определения калия, натрия и лития; модификация AFP 32 - для определения калия, натрия и кальция; модификация AFP 41 - для определения калия, натрия, лития и кальция; модификация AFP 51 - для определения калия, натрия, лития, кальция и бария.
Корпус фотометров изготавливается из металлических сплавов и пластмассы, окрашивается в цвета в соответствии с технической документацией производителя.
Каждый экземпляр фотометров имеет серийный номер, расположенный на информационной табличке (шильде) в форме наклейки на задней стороне фотометров. Серийный номер имеет цифровой формат и наносится типографским способом.
Нанесение знака поверки на средство измерений не предусмотрено.
К данному типу средств измерений относятся фотометры, выпускаемые под товарным знаком «SILab».
Общий вид фотометров и место нанесения серийного номера представлены на рисунке 1. Вид информационной таблички (шильда) с серийным номером представлен на рисунке 2.
Место нанесения серийного номера

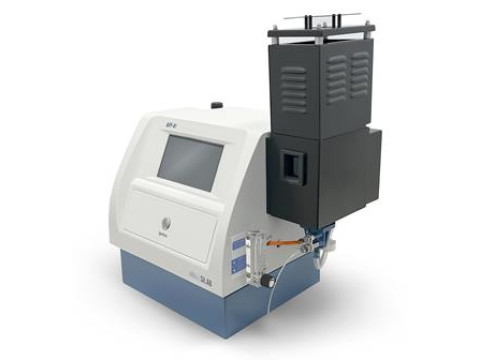

Рисунок 1 - Общий вид фотометров пламенных AFP и место нанесения серийного номера
■ II. 011 ПО ФОТОМЕТР ПЛАМЕННЫЙ
1111111.. d I L A D AFP51
Серийный номе|(^^)8682410092^И00<|б
Год выпуска: 2025
Напряжение: (230 1 23)8
Рисунок 2 - Вид информационной таблички (шильда) с серийным номером
Пломбирование фотометров не предусмотрено. Конструкция фотометров обеспечивает ограничение доступа к частям фотометров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Программное обеспечение
Фотометры оснащены встроенным программным обеспечением (далее - ПО), позволяющим проводить настройку и контроль процесса измерений, осуществлять сбор и обработку экспериментальных данных, выводить результаты измерений на сенсорный экран.
Уровень защиты встроенного ПО фотометров от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Идентификационные данные встроенного ПО фотометров не отображаются.
Фотометры опционально могут быть оснащены внешним ПО, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Уровень защиты внешнего ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Идентификационные данные внешнего ПО фотометров приведены в таблице 1.
Таблица 1 - Идентификационные данные внешнего ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FPStation Pro |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.XX1) |
|
Цифровой идентификатор ПО |
_ |
|
1) «XX» не относятся к метрологически значимой части ПО и могут принимать значения от 0 до 99; в номере версии допускается наличие дополнительных буквенных суффиксов и/или иных знаков (например, тире, дефис и т.д.). | |
Влияние ПО на метрологические характеристики фотометров учтено при нормировании характеристик.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | ||||
|
AFP 21 |
AFP 31 |
AFP 32 |
AFP 41 |
AFP 51 | |
|
Предел обнаружения (по критерию 3о), мг/дм3, не более: - калия - натрия - лития - кальция - бария | |||||
|
0,01 | |||||
|
0,01 | |||||
|
- |
0,1 |
- |
0,1 | ||
|
- |
- |
2 | |||
|
- |
- |
- |
- |
6 | |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, % |
6 | ||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для моди( |
шкации | |||
|
AFP 21 |
AFP 31 |
AFP 32 |
AFP 41 |
AFP 51 | |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
230 ± 23 50 ± 1 | ||||
|
Габаритные размеры1), мм, не более: - высота - ширина - длина |
450 450 320 | ||||
|
Масса, кг, не более |
10 | ||||
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от +15 до +30 от 30 до 80 | ||||
|
1) Указаны габаритные размеры фотометров без учета размеров подставки | |||||
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации фотометров типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Фотометр пламенный |
AFP |
1 шт. |
|
Персональный компьютер |
- |
1 шт.1) |
|
Программное обеспечение (внешнее) |
- |
1 шт.1) |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
1) По отдельному заказу | ||
Сведения о методах измерений
приведены в документе «Фотометры пламенные AFP. Руководство по эксплуатации» (раздел 5 «Установка и настройка», раздел 6 «Работа с программным обеспечением»).
Применение фотометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Росстандарта от 19.02.2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»
Техническая документация фирмы «INESA Analytical Instrument Co., Ltd», Китай
