Термометры сопротивления WZP
| Номер в ГРСИ РФ: | 97196-25 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | Hangzhou Chunyuan Instrument Co., Ltd, КИТАЙ |
Термометры сопротивления WZP (далее по тексту - термометры или ТС) предназначены для измерений температуры различных сред, неагрессивных к материалу защитной арматуры или оболочки наконечника ТС.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97196-25 | |||||||||
| Действует | по 17.12.2030 | |||||||||
| Наименование | Термометры сопротивления | |||||||||
| Модель | WZP | |||||||||
| Модификации |
WZPX1X2 – X3, где: WZP – Серия X1 – тип конструкции: « » – стандартный, не бронированный (без обозначения); K – бронированный, имеет защитную гильзу; X2 – количество чувствительных элементов: « » – один чувствительный элемент (без обозначения); 2 – два чувствительных элемента; X3 – диаметр защитного корпуса, мм: 3.2; 6.4 на испытания представлены: WZP2-3.2 WZPК2-3.2 |
|||||||||
| Приказы |
№2789 от
17.12.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 3b94ce14-d40e-ad83-55b8-8180c93fdd8a | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Hangzhou Chunyuan Instrument Co., Ltd, КИТАЙ, 6F, 198 Dalingshan Road, Yinhu Street, Fuyang District, Hangzhou
Поверка
| Методика поверки / информация о поверке |
МП-764-2025 Государственная система обеспечения единства измерений. Термометры сопротивления WZP. Методика поверки
(с 17.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97196-25: Описание типа
2025-97196-25.pdf
|
Скачать | 208.8 КБ | |
|
97196-25: Методика поверки
МП-764-2025
2025-mp97196-25.pdf
|
Скачать | 963.3 КБ |
Описание типа
Назначение
Термометры сопротивления WZP (далее по тексту - термометры или ТС) предназначены для измерений температуры различных сред, неагрессивных к материалу защитной арматуры или оболочки наконечника ТС.
Описание
Принцип действия термометров основан на свойстве платины изменять свое электрическое сопротивление с изменением температуры.
Термометры состоят из монтажной части, представляющей собой взрывозащищенную конструкцию из измерительной вставки с присоединенным высокотемпературным кабелем с оболочкой из PTFE (тефлон), и удлинительных проводов, помещенных в гибкую оболочку. В защитный корпус датчика помещена измерительная вставка ТС, внутри которой располагаются один или два платиновых чувствительных элемента (далее - ЧЭ), изолированных с помощью эпоксидной смолы.
ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651- 2009 (МЭК-60751(2022)).
Схема соединения внутренних проводников ТС с ЧЭ - 3-х проводная.
Термометры имеют различные модели (исполнения), обозначение и расшифровка которых приведены в таблице 1.
Таблица 1 - Расшифровка структуры условного обозначения ТС_____________________
Термометр сопротивления WZPX1X2 - X3 где:____________________________________________________________________________________
WZP - Серия_____________________________________________
X1 - тип конструкции:
« » - стандартный, не бронированный (без обозначения);
_________K - бронированный, имеет защитную гильзу;_____________
X2 - количество чувствительных элементов:
« » - один чувствительный элемент (без обозначения);
_________2_____- два чувствительных элемента;________________________
Хз - диаметр защитного корпуса, мм: 3.2; 6.4.
Заводской номер в виде цифрового обозначения наносится на маркировочную наклейку, прикрепленную к ТС, методом печати.
Конструкция термометров не предусматривает нанесение знака поверки.
Пломбирование термометров не предусмотрено.

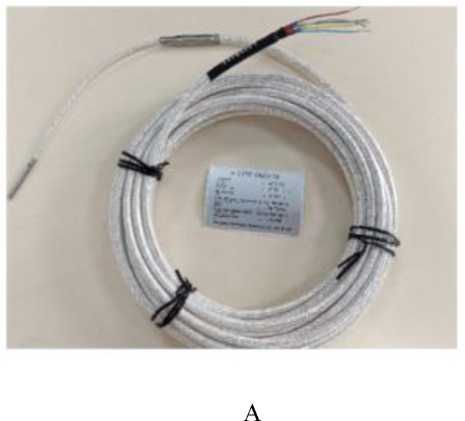

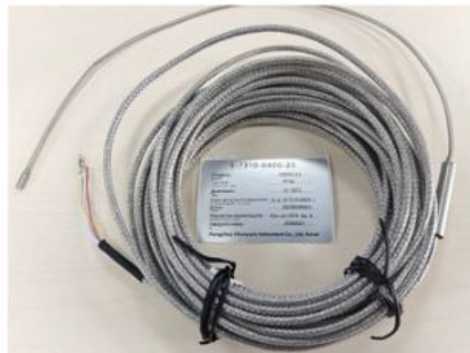

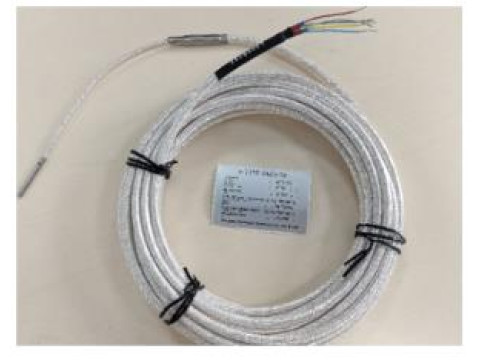

Общий вид термометров приведен на рисунке 1.
А - Небронированная конструкция; Б - Бронированная конструкция
Рисунок 1 - Общий вид термометров
Общий вид маркировочной этикетки с обозначением места несения заводского номера приведен на рисунке 2.
Место нанесения заводского номера
5-7310-0422-52
Модель: нгх —_
— - J4IO0__
Диапазон. —
к ’ ——Й=1ЙХ_
ЖП^^шносп,: А . .Q1(;
ЛХНа; cur,L'
Мамйровхмтпи» - ^^OfffiPQjvn _
"•nsihou а,о„у 25®№l_,_
у 'ni*rurr>ent Со. ин |/ . ’ utcf> Китай
Рисунок 2 - Общий вид маркировочной наклейки термометров
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от 0 до +120 |
|
Условное обозначение НСХ ЧЭ ТС по ГОСТ 6651-2009/МЭК 60751 |
Pt100 |
|
Температурный коэффициент а, °С-1 |
0,00385 |
|
Класс допуска ТС по ГОСТ 6651-2009/МЭК 60751 |
А, В |
|
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009/ МЭК 60751, °С - для класса А - для класса В |
±(0,15+0,002-|t|) ±(0,3+0,005-|t|) |
|
Примечания: 1 Рабочий диапазон измерений температуры конкретного ТС находится внутри диапазона измерений температуры, приведенного в таблице, и указан на маркировочной наклейке. 2 |t| - абсолютное измеренное значение температуры, °С. | |
аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции при температуре от +15 °С до +25 °С и относительной влажности воздуха от 30 % до 80 % (при 100 В), МОм, не менее |
100 |
|
Длина корпуса датчика, мм, не более |
10000 |
|
Длина монтажной части, мм, не более |
15000 |
|
Длина кабеля, мм, не более |
50000 |
|
Диаметр защитного корпуса, мм |
3.2; 6.4 |
|
Маркировка взрывозащиты |
0Ex iaIIC T6...T4 Ga X |
|
Масса, кг, не более |
2 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от -20 до +40 90 |
|
Примечание - Температура эксплуатации указана для всей конструкции изделия | |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
6 |
|
Средняя наработка на отказ, ч |
50000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом. Нанесение знака утверждения типа на термометры не предусмотрено.
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термометр сопротивления |
WZP |
1 шт. |
|
Руководство по эксплуатации |
WZP-002.Ir) |
1 экз. |
Сведения о методах измерений
представлены в разделе 1 «Описание и работа» руководства по эксплуатации WZP-002.РЭ.
Нормативные документы
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Приказ Росстандарта от 19.11.2024 № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Международный стандарт МЭК 60751 (2022). Промышленные платиновые термометры сопротивления и температурные датчики;
Стандарт предприятия Hangzhou Chunyuan Instrument Co., Ltd «Q/WZP2-3.2-2023. Термометры сопротивления WZP. Стандарт предприятия».
