Трансформаторы напряжения ЗНОМ-15-63
| Номер в ГРСИ РФ: | 97199-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | МНПО "Электрозавод им.В.В.Куйбышева", г.Москва |
|
97199-25: Описание типа
2025-97199-25.pdf
|
Скачать | 106.9 КБ |
Трансформаторы напряжения ЗНОМ-15-63 (далее — трансформаторы напряжения), изготовленные в 1968 г., предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97199-25 | ||||||||||||
| Наименование | Трансформаторы напряжения | ||||||||||||
| Модель | ЗНОМ-15-63 | ||||||||||||
| Приказы |
№2789 от
17.12.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | c3fd092a-acb0-d686-d0c8-39c9ee309865 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Московский электрозавод им. В.В. Куйбышева, СССР, 107023, г. Москва, ул. Электрозаводская, д. 21
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.216-2011 Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки
(с 17.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
97199-25: Описание типа
2025-97199-25.pdf
|
Скачать | 106.9 КБ |
Описание типа
Назначение
Трансформаторы напряжения ЗНОМ-15-63 (далее — трансформаторы напряжения), изготовленные в 1968 г., предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Описание
Принцип действия трансформаторов заключается в преобразовании напряжения промышленной частоты в напряжение для измерения, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Трансформаторы являются однофазными, заземляемыми.
Трансформаторы состоят из магнитопровода, выполненного из электротехнической стали, обмоток с изоляцией и других конструктивных деталей, служащих для соединения отдельных частей в единую конструкцию.
Активная часть находится в баке, заполненном трансформаторным маслом. Баки и крышки трансформаторов изготовлены из немагнитной стали, так как трансформаторы предназначены для встраивания в пофазно-экранированные токопроводы и находятся в поле больших токов. Баки и крышки трансформаторов выполнены из листовой стали. Выводы первичной обмотки расположены на крышке бака. Выводы вторичных обмоток и заземляемый ввод первичной обмотки трансформаторов расположены на боковой стенке бака.
К трансформаторам данного типа относятся трансформаторы напряжения ЗНОМ-15-63 зав. № 20249, № 20260, № 20262.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке, ударным способом, в виде цифрового обозначения.
Общий вид трансформатора напряжения и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

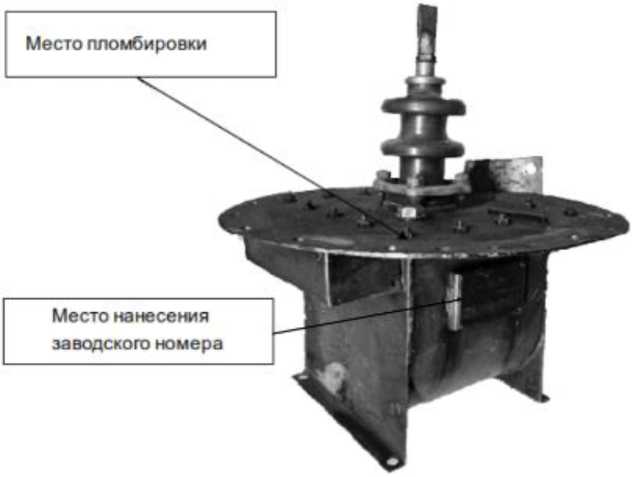

Рисунок 1 — Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Технические характеристики
Таблица 1 — Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров |
|
№ 20249, № 20260, № 20262 | |
|
Номинальное напряжение первичной обмотки, В |
15000:^3 |
|
Номинальное напряжение основной вторичной обмотки, В |
100:^3 |
|
Класс точности основной вторичной обмотки для измерений |
0,5 |
|
Номинальная мощность основной вторичной обмотки при коэффициенте мощности (cosф) активно-индуктивной нагрузки 0,8, ВА |
75 |
|
Номинальная частота переменного тока сети, Гц |
50 |
Таблица 2 — Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С) |
У2 (от -45 до +40) |
|
Масса, кг, не более |
63 |
|
Габаритные размеры, мм, не более: | |
|
высота |
600 |
|
длина |
600 |
|
ширина |
600 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Комплектность
Таблица 3 — Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
ЗНОМ-15-63 |
1 шт. |
|
Паспорт |
ЗНОМ-15-63 |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные документы
ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;
Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
