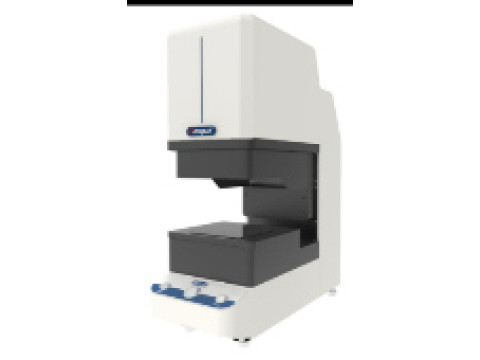

Машины видеоизмерительные FlashTester
| Номер в ГРСИ РФ: | 97202-25 |
|---|---|
| Производитель / заявитель: | Dasqua Technology Ltd, КНР |
|
97202-25: Описание типа
2025-97202-25.pdf
|
Скачать | 207.9 КБ |
Машины видеоизмерительные FlashTester (далее ВИМ FlashTester) являются стационарными машинами и предназначены для измерений линейных и угловых размеров деталей.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97202-25 | ||||||||||||
| Действует | по 17.12.2030 | ||||||||||||
| Наименование | Машины видеоизмерительные | ||||||||||||
| Модель | FlashTester | ||||||||||||
| Модификации |
FT1080 FT1005 FT1505 FT2015 FT3020 FT3025 FT5045 FT5040 FT6565 |
||||||||||||
| Приказы |
№2789 от
17.12.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 7dca6b3c-9302-1c8a-5713-069e824fbd22 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Dasqua Technology Ltd, КИТАЙ, 23rd Floor, Unit 1, Building 5, No.99, Hupan Road, Chengdu
Поверка
| Методика поверки / информация о поверке |
МП 203-05-2025 Государственная система обеспечения единства измерений. Машины видеоизмерительные FlashTester. Методика поверки
(с 17.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97202-25: Описание типа
2025-97202-25.pdf
|
Скачать | 207.9 КБ |
Описание типа
Назначение
Машины видеоизмерительные FlashTester (далее ВИМ FlashTester) являются стационарными машинами и предназначены для измерений линейных и угловых размеров деталей.
Описание
Принцип действия ВИМ FlashTester основан на измерении размеров детали по изображению, полученному со встроенного оптоэлектронного измерительного блока, в плоскости X-Y.
ВИМ FlashTester имеют жесткую консольную конструкцию и состоят из предметного стола, измерительных шкал, оптоэлектронного измерительного блока, вычислительного блока. Для проведения измерений ВИМ FlashTester подключается к персональному компьютеру (далее ПК) с установленным программным обеспечением (далее ПО).
Конструкция предметного стола может быть выполнена неподвижной или иметь возможность перемещения. ВИМ FlashTester оснащены системой автоматической фокусировки оптоэлектронного измерительного блока на измеряемой детали. Для освещения детали используются проходящая и отраженная подсветки. Отраженная подсветка выполнена в виде многосекционной кольцевой подсветки, также дополнительно ВИМ FlashTester могут быть оснащены коаксиальной подсветкой.
Опционально ВИМ FlashTester может оснащаться поворотным столом с горизонтальной осью, позволяющим закреплять измеряемые детали, которые требуется поворачивать и проводить измерения с разных сторон.
В зависимости от модели ВИМ FlashTester оснащены одной или двумя оптоэлектронными измерительными блоками. Наличие одного оптоэлектронного измерительного блока дает возможность проводить измерения при большом размере поля зрения. Наличие двух оптоэлектронных измерительных блоков дает возможность переключаться между большим и малым полями зрений. В зависимости от модели ВИМ FlashTester могут быть оснащены хроматическим конфокальным датчиком для визуализации высотных параметров измеряемых объектов.
Органы управления настройкой освещения, фокусировкой, размером поля зрения, регулировкой яркости расположены в окне ПО, установленного на ПК.
ВИМ FlashTester выпускаются девяти моделей, которые отличаются конструкцией предметного стола, количеством оптоэлектронных измерительных блоков и возможностью установки хроматического конфокального датчика: FT1080, FT1005, FT1505, FT2015, FT3020, FT3025, FT5045, FT5040, FT6565. Конструктивные отличия ВИМ FlashTester различных моделей приведены в таблице 1.
Таблица 1 - Конструктивные отличия ВИМ FlashTester различных моделей
|
Модель ВИМ FlashTester |
Конструкция предметного стола |
Количество оптоэлектронных измерительных блоков |
Возможность установки хроматического конфокального датчика |
|
FT1080 |
Неподвижная |
Один |
Нет |
|
F-1005 |
Неподвижная |
Два |
Нет |
|
FT1505 |
Неподвижная |
Два |
Нет |
|
FT2015 |
Подвижная |
Два |
Нет |
|
FT3020 |
Подвижная |
Два |
Да |
|
FT3025 |
Подвижная |
Два |
Да |
|
FT5045 |
Подвижная |
Два |
Да |
|
FT5040 |
Подвижная |
Один |
Да |
|
FT6565 |
Подвижная |
Один |
Да |
Серийный номер ВИМ FlashTester методом печати в буквенно-числовом формате указывается на маркировочной табличке, расположенной на задней поверхности корпуса машины. Нанесение знака поверки на средство измерений не предусмотрено.
В процессе эксплуатации ВИМ FlashTester не предусматривает внешних механических или электронных регулировок. Опломбирование ВИМ FlashTester от несанкционированного доступа не предусмотрено. Ограничение несанкционированного доступа к узлам ВИМ FlashTester обеспечено конструкцией корпуса.
Общий вид ВИМ FlashTester и места расположения маркировочной таблички представлен на рисунке 1.
Место расположения маркировочной таблички
(а) (б) (в)

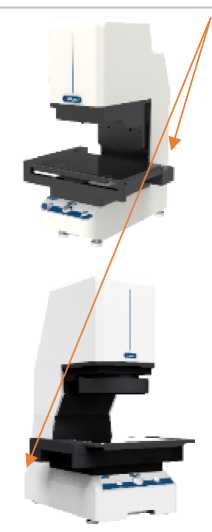

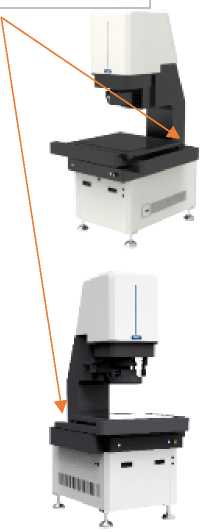

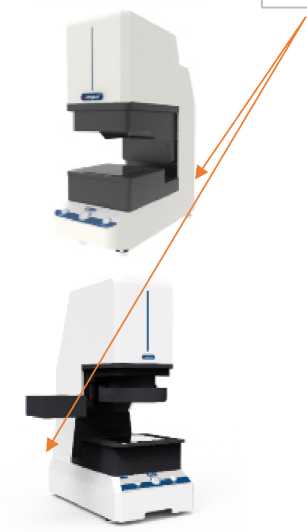

Рисунок 1 - Общий вид ВИМ FlashTester и места расположения маркировочной таблички
(а) для FT1080, FT1005 и FT1505; (б) для FT2015, FT3020 и FT3025;
(в) для FT5045, FT5040 и FT6565
Общий вид маркировочной таблички с указанием места нанесения серийного номера представлен на рисунке 2.

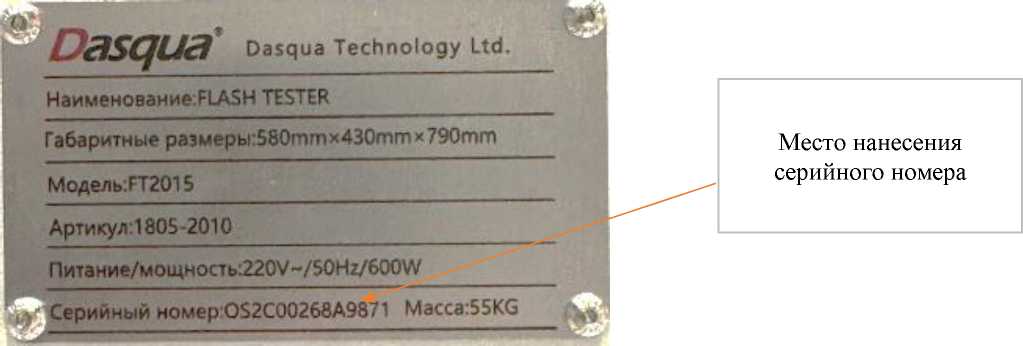

Рисунок 2 - Общий вид маркировочной таблички с указанием места нанесения серийного номера
Программное обеспечение
ВИМ FlashTester оснащаются универсальным метрологически значимым ПО Dasqua VMM, которое позволяет создавать управляющие программы для выполнения измерений на ВИМ, производить анализ полученных данных, вычислять допуски и создавать графические и текстовые отчеты по результатам измерений.
Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать измеренные значения.
ПО является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Для защиты ПО от несанкционированного доступа используют USB-ключ, а также привязку к MAC-адресу сетевой карты процессорного блока ПК, на котором установлено ПО. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в Таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Dasqua VMM |
|
Номер версии (идентификационный номер) ПО |
Не ниже 2.0 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики ВИМ FlashTester
Таблица 3 - Метрологические характеристики ВИМ FlashTester модели FT1080
|
Наименование характеристики |
Значение | |||
|
Поле зрения |
Малое |
Большое | ||
|
Перемещение предметного стола |
Не используется |
Используется |
Не используется |
Используется |
|
Диапазон измерений линейных размеров по оси X, мм |
- |
- |
от 0 до 100 |
- |
|
Диапазон измерений линейных размеров по оси Y, мм |
- |
- |
от 0 до 80 |
- |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости двух осей X, Y при использовании оптического датчика, мкм |
- |
- |
±3 |
- |
|
Диапазон измерений плоского угла |
от 0° до 360° | |||
|
Пределы допускаемой абсолютной погрешности измерений плоских углов при использовании оптического датчика |
- |
- |
±20“ |
- |
Таблица 4 - Метрологические характеристики ВИМ FlashTester модели FT1005
|
Наименование характеристики |
Значение | |||
|
Поле зрения |
Малое |
Большое | ||
|
Перемещение предметного стола |
Не используется |
Используется |
Не используется |
Используется |
|
Диапазон измерений линейных размеров по оси X, мм |
от 0 до 20 |
- |
от 0 до 100 |
- |
|
Диапазон измерений линейных размеров по оси Y, мм |
от 0 до 16 |
- |
от 0 до 80 |
- |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости двух осей X, Y при использовании оптического датчика, мкм |
±1 |
- |
±3 |
- |
|
Диапазон измерений плоского угла |
от 0° до 360° | |||
|
Пределы допускаемой абсолютной погрешности измерений плоских углов при использовании оптического датчика |
±15“ |
- |
±20“ |
- |
Таблица 5 - Метрологические характеристики ВИМ FlashTester модели FT1505
|
Наименование характеристики |
Значение | |||
|
Поле зрения |
Малое |
Большое | ||
|
Перемещение предметного стола |
Не используется |
Используется |
Не используется |
Используется |
|
Диапазон измерений линейных размеров по оси X, мм |
от 0 до 50 |
- |
от 0 до 150 |
- |
|
Диапазон измерений линейных размеров по оси Y, мм |
от 0 до 35 |
- |
от 0 до 110 |
- |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости двух осей X, Y при использовании оптического датчика, мкм |
±2 |
- |
±5 |
- |
|
Диапазон измерений плоского угла |
от 0° до 360° | |||
|
Пределы допускаемой абсолютной погрешности измерений плоских углов при использовании оптического датчика |
±15“ |
- |
±25“ |
- |
Таблица 6 - Метрологические характеристики ВИМ FlashTester модели FT2015
|
Наименование характеристик |
Значение | |||
|
Поле зрения |
Малое |
Большое | ||
|
Перемещение предметного стола |
Не используется |
Используется |
Не используется |
Используется |
|
Диапазон измерений линейных размеров по оси X, мм |
от 0 до 20 |
от 0 до 130 |
от 0 до 100 |
от 0 до 200 |
|
Диапазон измерений линейных размеров по оси Y, мм |
от 0 до 16 |
от 0 до 130 |
от 0 до 80 |
от 0 до 200 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости двух осей X, Y при использовании оптического датчика, мкм |
±1 |
±(3+0,02L) |
±3 |
±(5+0,02L) |
|
Диапазон измерений плоского угла |
от 0° до 360° | |||
|
Пределы допускаемой абсолютной погрешности измерений плоских углов при использовании оптического датчика |
±15“ |
±20“ |
±20“ |
±60“ |
|
где L - измеренное значение линейного размера в мм | ||||
Таблица 7 - Метрологические характеристики ВИМ FlashTester модели FT3020
|
Наименование характеристик |
Значение | |||
|
Поле зрения |
Малое |
Большое | ||
|
Перемещение предметного стола |
Не используется |
Используется |
Не используется |
Используется |
|
Диапазон измерений линейных размеров по оси X, мм |
от 0 до 50 |
от 0 до 200 |
от 0 до 150 |
от 0 до 300 |
|
Диапазон измерений линейных размеров по оси Y, мм |
от 0 до 35 |
от 0 до 135 |
от 0 до 110 |
от 0 до 200 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости двух осей X, Y при использовании оптического датчика, мкм |
±2 |
±(4+0,02L) |
±5 |
±(7+0,02L) |
|
Диапазон измерений плоского угла |
от 0° до 360° | |||
|
Пределы допускаемой абсолютной погрешности измерений плоских углов при использовании оптического датчика |
±15“ |
±45“ |
±25“ |
±75“ |
|
где L - измеренное значение линейного размера в мм | ||||
Таблица 8 - Метрологические характеристики ВИМ FlashTester модели FT3025
|
Наименование характеристик |
Значение | |||
|
Поле зрения |
Малое |
Большое | ||
|
Перемещение предметного стола |
Не используется |
Используется |
Не используется |
Используется |
|
Диапазон измерений линейных размеров по оси X, мм |
от 0 до 25 |
от 0 до 230 |
от 0 до 100 |
от 0 до 300 |
|
Диапазон измерений линейных размеров по оси Y, мм |
от 0 до 20 |
от 0 до 130 |
от 0 до 80 |
от 0 до 200 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости двух осей X, Y при использовании оптического датчика, мкм |
±1 |
±(3+0,02L) |
±3 |
±(5+0,02L) |
|
Диапазон измерений плоского угла |
от 0° до 360° | |||
|
Пределы допускаемой абсолютной погрешности измерений плоских углов при использовании оптического датчика |
±15“ |
±45“ |
±20“ |
±60“ |
|
где L - измеренное значение линейного размера в мм | ||||
Таблица 9 - Метрологические характеристики ВИМ FlashTester модели FT5045
|
Наименование характеристик |
Значение | |||
|
Поле зрения |
Малое |
Большое | ||
|
Перемещение предметного стола |
Не используется |
Используется |
Не используется |
Используется |
|
Диапазон измерений линейных размеров по оси X, мм |
от 0 до 20 |
от 0 до 430 |
от 0 до 90 |
от 0 до 500 |
|
Диапазон измерений линейных размеров по оси Y, мм |
от 0 до 15 |
от 0 до 350 |
от 0 до 60 |
от 0 до 400 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости двух осей X, Y при использовании оптического датчика, мкм |
±1 |
±(3+0,02L) |
±3 |
±(5+0,02L) |
|
Диапазон измерений плоского угла |
от 0° до 360° | |||
|
Пределы допускаемой абсолютной погрешности измерений плоских углов при использовании оптического датчика |
±15“ |
±45“ |
±20“ |
±60“ |
|
где L - измеренное значение линейного размера в мм | ||||
Таблица 10 - Метрологические характеристики ВИМ FlashTester модели FT5040
|
Наименование характеристик |
Значение | |||
|
Поле зрения |
Малое |
Большое | ||
|
Перемещение предметного стола |
Не используется |
Используется |
Не используется |
Используется |
|
Диапазон измерений линейных размеров по оси X, мм |
- |
- |
от 0 до 90 |
от 0 до 500 |
|
Диапазон измерений линейных размеров по оси Y, мм |
- |
- |
от 0 до 60 |
от 0 до 400 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости двух осей X, Y при использовании оптического датчика, мкм |
- |
- |
±3 |
±(5+0,02L) |
|
Диапазон измерений плоского угла |
от 0° до 360° | |||
|
Пределы допускаемой абсолютной погрешности измерений плоских углов при использовании оптического датчика |
- |
- |
±20“ |
±60“ |
|
где L - измеренное значение линейного размера в мм | ||||
Таблица 11 - Метрологические характеристики ВИМ FlashTester модели FT6565
|
Наименование характеристик |
Значение | |||
|
Поле зрения |
Малое |
Большое | ||
|
Перемещение предметного стола |
Не используется |
Используется |
Не используется |
Используется |
|
Диапазон измерений линейных размеров по оси X, мм |
- |
- |
от 0 до 90 |
от 0 до 650 |
|
Диапазон измерений линейных размеров по оси Y, мм |
- |
- |
от 0 до 60 |
от 0 до 650 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости двух осей X, Y при использовании оптического датчика, мкм |
- |
- |
±3 |
±(5+0,02L) |
|
Диапазон измерений плоского угла |
от 0° до 360° | |||
|
Пределы допускаемой абсолютной погрешности измерений плоских углов при использовании оптического датчика |
- |
- |
±20“ |
±60“ |
|
где L - измеренное значение линейного размера в мм | ||||
Таблица 12 - Технические характеристики ВИМ FlashTester
|
Наименование |
Значение | ||||||||
|
характеристик | |||||||||
|
FT |
FT |
FT |
FT |
FT |
FT |
FT |
FT |
FT | |
|
Модель |
1080 |
1005 |
1505 |
2015 |
3020 |
3025 |
5045 |
5040 |
6565 |
|
X: от |
X: от |
X: от |
X: от |
X: от |
X: от | ||||
|
Диапазон |
0 до |
0 до |
0 до |
0 до |
0 до |
0 до | |||
|
перемещений |
120 |
150 |
205 |
410 |
410 |
560 | |||
|
предметного стола |
Y: от |
Y: от |
Y: от |
Y: от |
Y: от |
Y: от | |||
|
по осям X / Y, мм |
0 до |
0 до |
0 до |
0 до |
0 до |
0 до | |||
|
120 |
100 |
125 |
340 |
340 |
590 | ||||
|
Максимальная | |||||||||
|
нагрузка на |
5 |
5 |
5 |
5 |
5 |
5 |
25 |
25 |
25 |
|
предметное стекло, | |||||||||
|
кг | |||||||||
|
Габаритные | |||||||||
|
размеры, мм, не | |||||||||
|
более: |
540 |
540 |
640 |
590 |
495 |
495 |
1060 |
1060 |
1595 |
|
- длина, |
240 |
240 |
340 |
490 |
385 |
385 |
860 |
860 |
1085 |
|
- ширина, |
800 |
800 |
800 |
800 |
775 |
775 |
1890 |
1890 |
1965 |
|
- высота | |||||||||
|
Масса, кг |
40 |
45 |
50 |
55 |
75 |
60 |
650 |
650 |
1350 |
Продолжение таблицы 12
|
Наименование характеристик |
Значение |
|
Условия эксплуатации - температура окружающей среды, °С - относительная влажность, % |
от +18 до +22 от 45 до 60 |
|
Напряжение питания переменного тока, В |
220±11 |
|
Частота переменного тока, Гц |
50/60 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и паспорта.
Комплектность
Таблица 13 - Комплектность средства измерений
|
Наименование |
Кол-во |
Обозначение |
|
Машина видеоизмерительная |
1 шт. |
FlashTester |
|
Коаксиальная подсветка * |
1 шт. |
_ |
|
Хроматический конфокальный датчик * |
1 шт. |
_ |
|
Поворотный стол с горизонтальной осью * |
1 шт. |
_ |
|
Руководство по эксплуатации |
1 экз. |
_ |
|
Паспорт |
1 экз. |
_ |
|
Копия методики поверки |
1 экз. |
_ |
|
* - поставляется по дополнительному заказу | ||
Сведения о методах измерений
приведены в разделе «Проведение измерений» документа «Машины видеоизмерительные FlashTester. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 октября 2018 г. № 2840;
Локальная поверочная схема;
Стандарт предприятия «Машины видеоизмерительные FlashTester».
Смотрите также
