Системы оптического контроля ОСК
| Номер в ГРСИ РФ: | 97203-25 |
|---|---|
| Производитель / заявитель: | ООО «ИРЗ-ТЕЛЕКОМ», г. Ижевск |
|
97203-25: Описание типа
2025-97203-25.pdf
|
Скачать | 143.4 КБ |
Системы оптического контроля ОСК (далее - системы) предназначены для измерений линейных размеров поверхности объектов в плоскости XY при проведении входного контроля и испытаний электронной компонентной базы в испытательных центрах, а также при проведении видеоизмерения и фотофиксации продукции в производственных и технологических системах.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97203-25 | |||||||||
| Действует | по 17.12.2030 | |||||||||
| Наименование | Системы оптического контроля | |||||||||
| Модель | ОСК | |||||||||
| Модификации |
ОСК-5 ОСК-20 |
|||||||||
| Приказы |
№2789 от
17.12.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | b901525d-c871-a310-c665-389314ec22a4 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «ИРЗ-ТЕЛЕКОМ», РОССИЯ, 426034, Удмуртская республика, г. Ижевск, ул. Лихвинцева, д. 76, пом. 94
Поверка
| Методика поверки / информация о поверке |
МП 028.М44-25 Государственная система обеспечения единства измерений. Системы оптического контроля ОСК. Методика поверки
(с 17.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97203-25: Описание типа
2025-97203-25.pdf
|
Скачать | 143.4 КБ |
Описание типа
Назначение
Системы оптического контроля ОСК (далее - системы) предназначены для измерений линейных размеров поверхности объектов в плоскости XY при проведении входного контроля и испытаний электронной компонентной базы в испытательных центрах, а также при проведении видеоизмерения и фотофиксации продукции в производственных и технологических системах.
Описание
Принцип действия системы основан на прохождении света через оптическую систему с последующим формированием увеличенного изображения исследуемого объекта. Конструктивно системы являются стационарным, подключаемым в локальную вычислительную сеть, видеоизмерительным устройством, которое состоит из аппаратного обеспечения, отвечающего за сбор и передачу данных, и программного обеспечения «Программа проведения входного контроля и испытаний электронной компонентной базы» (далее - ПО), обеспечивающего управление, контроль, цифровую обработку данных математическими методами, визуализацию полученных результатов измерения, интеграцию во внешние производственные системы и передачу данных для последующего анализа. Системы могут быть использованы в различных отраслях промышленности и научных исследованиях, таких как: автомобильная, электронная, аэрокосмическая и др.
Системы относятся к классу бесконтактных оптических приборов.
Системы изготавливаются в двух модификациях: ОСК-5 и ОСК-20. Модификации различаются между собой метрологическими и основными техническими характеристиками.
Заводской номер, содержащий цифровое обозначение, наносится методом цифровой лазерной печати на шильдик, который наклеивается на корпус системы посредством самоклеящейся пленки. Нанесение знака поверки на системы не предусмотрено. Пломбировка в виде наклейки присутствует на крепежных винтах корпуса системы, ограничивая доступ к метрологически и функционально значимым частям системы.
Общий вид, схема пломбировки и место нанесения заводского номера систем представлены на рисунке 1.

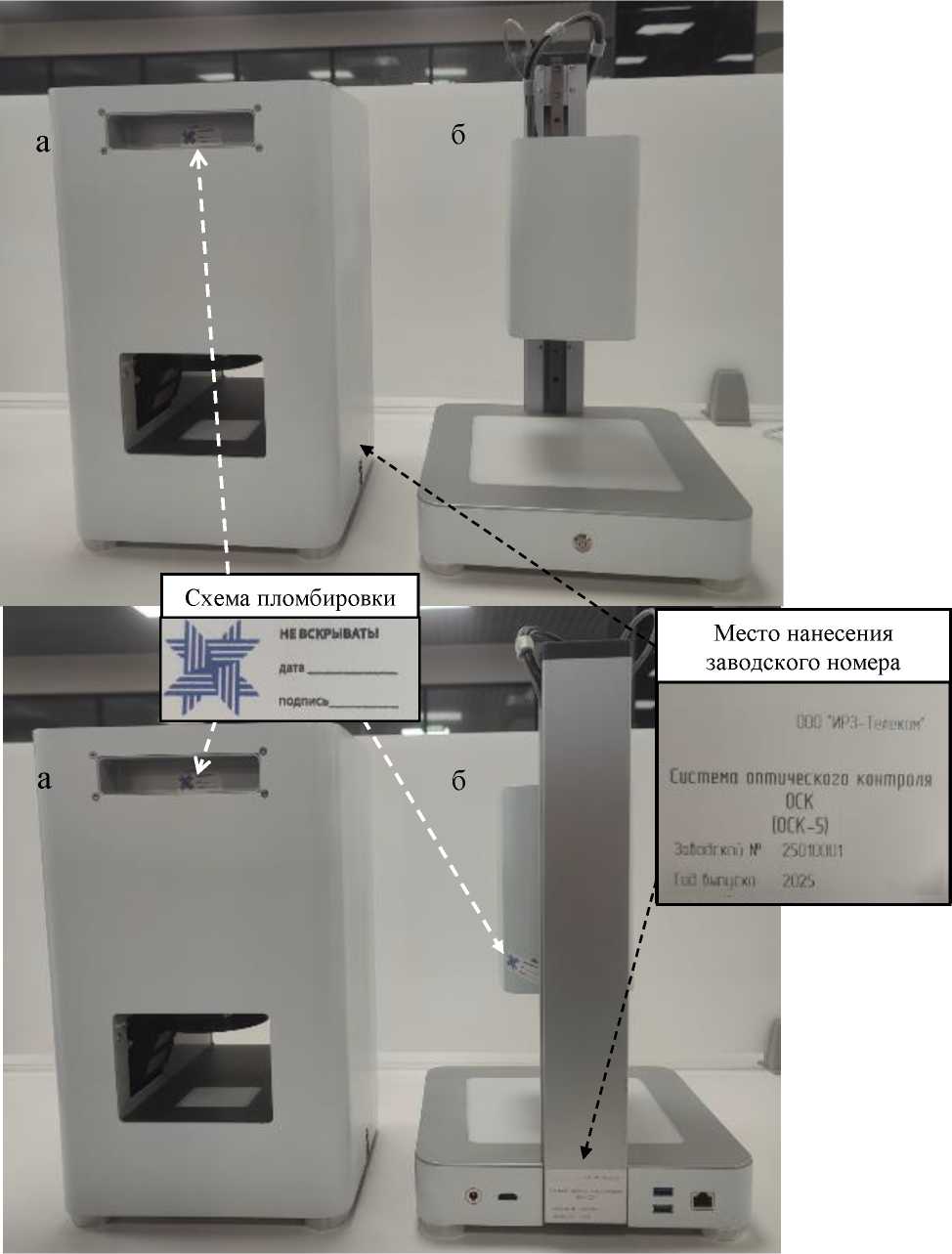

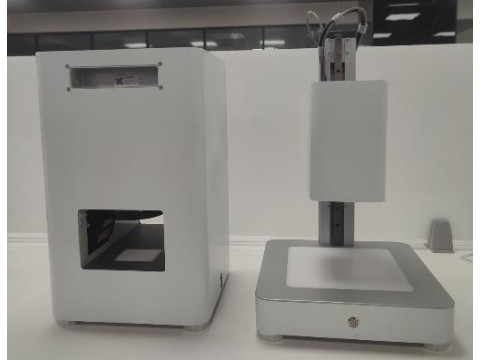

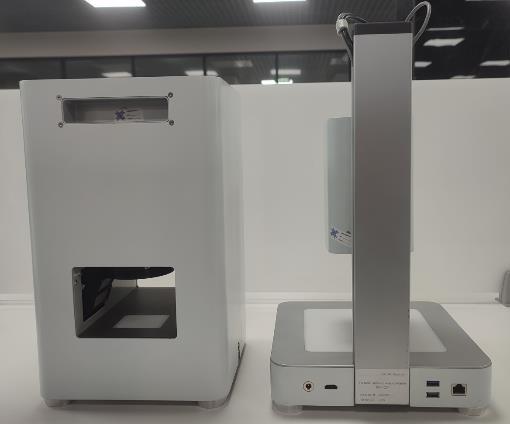

Рисунок 1 - Общий вид систем оптического контроля ОСК в модификациях ОСК-5 (а) и ОСК-20 (б), схема пломбировки и место нанесения заводского номера
Программное обеспечение
Системы оснащены специальным программным обеспечением «Программа проведения входного контроля и испытаний электронной компонентной базы» (далее - ПО), осуществляющим управление, контроль, цифровую обработку и визуализацию данных, отображение и передачу для последующего анализа полученных результатов измерения, интеграцию во внешние производственные системы. Подключение и передача данных ПО осуществляется с применением локальной вычислительной сети LAN, в качестве интерфейса подключения применяется Ethernet, позволяющий присваивать собственный IP-адрес и порт в сети для систем. Установка обновленных версий ПО допускается только представителями предприятия-изготовителя с помощью специального оборудования.
Метрологически значимая часть ПО не выделена, все ПО является метрологически значимым.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения систем
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Программа проведения входного контроля и испытаний электронной компонентной базы |
|
Номер версии ПО, не ниже |
1.2.5 |
|
Цифровой идентификатор ПО |
_ |
|
Алгоритм вычисления цифрового идентификатора ПО |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики систем
|
Наименование характеристики |
Значение | |
|
ОСК-5 |
ОСК-20 | |
|
Диапазон измерений линейных размеров по оси Х, мм |
от 0,100 до 43,000 |
от 0,100 до 96,000 |
|
Диапазон измерений линейных размеров по оси Y, мм |
от 0,100 до 29,000 |
от 0,100 до 64,000 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям Х и Y, мм |
±0,045 | |
Таблица 3 - Основные технические характеристики систем
|
Наименование характеристики |
Значение | |
|
ОСК-5 |
ОСК-20 | |
|
Габаритные размеры, мм, не более | ||
|
- длина |
230 |
255 |
|
- ширина |
230 |
250 |
|
- высота |
383 |
465 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | |
|
ОСК-5 |
ОСК-20 | |
|
Масса, кг, не более |
9 |
6 |
|
Параметры электрического питания от сети переменного тока: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22 50±1 | |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +15 до +25 80 от 96 до 104 | |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации систем типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Система оптического контроля ОСК |
ОСК-5 / ОСК-20 |
1 |
|
Программное обеспечение |
Программа проведения входного контроля и испытаний электронной компонентной базы |
1 |
|
Руководство по эксплуатации |
МСТЦ.401143.001 РЭ1 |
1 |
|
МСТЦ.401143.001-01 РЭ2 | ||
|
Паспорт |
МСТЦ.401143.001 ПС1 |
1 |
|
МСТЦ.401143.001-01 ПС2 |
Примечание:
1 - для модификации ОСК-5
2 - для модификации ОСК-20
Сведения о методах измерений
приведены в документах: МСТЦ. 401143.001-01 РЭ «Система оптического контроля ОСК-20. Руководство по эксплуатации», п. 2. Использование по назначению; МСТЦ.401143.001 РЭ «Система оптического контроля ОСК-5. Руководство по эксплуатации», п. 2. Использование по назначению.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии № 2840 от 29.12.2018 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
МСТЦ.401143.001 ТУ Система оптического контроля ОСК. Технические условия».
