Резервуар стальной вертикальный цилиндрический теплоизолированный РВС- 20000
| Номер в ГРСИ РФ: | 97204-25 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ЗАО "Саратовский завод резервуарных металлоконструкций", г.Саратов |
|
97204-25: Описание типа
2025-97204-25.pdf
|
Скачать | 141.9 КБ |
Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-20000 (далее - резервуар) предназначен для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97204-25 | ||||||
| Наименование | Резервуар стальной вертикальный цилиндрический теплоизолированный | ||||||
| Модель | РВС- 20000 | ||||||
| Приказы |
№2789 от
17.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 3c25de49-de18-474b-72ec-abd69ae99d89 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Саратовский завод резервуарных металлоконструкций, СССР, г. Саратов
Поверка
| Методика поверки / информация о поверке |
МП 0110-2025 Государственная система обеспечения единства измерений. Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-20000. Методика поверки
(с 17.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 20.12.2025 |
Поверители
Скачать
|
97204-25: Описание типа
2025-97204-25.pdf
|
Скачать | 141.9 КБ |
Описание типа
Назначение
Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-20000 (далее - резервуар) предназначен для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Тип резервуара - стальной вертикальный цилиндрический теплоизолированный, номинальной вместимостью 20000 м3.
Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки с наружной теплоизоляцией, днища и крыши.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабской цифры, нанесен типографским способом на табличку резервуара (рисунок 1). Табличка крепится на обшивку резервуара.
Резервуар РВС-20000 с заводским номером 2 расположен на территории Петрозаводской ТЭЦ филиала «Карельский» ПАО «ТГК-1» по адресу: Республика Карелия, г. Петрозаводск, ул. Пограничная, д. 25.
Общий вид резервуара РВС-20000 представлен на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.

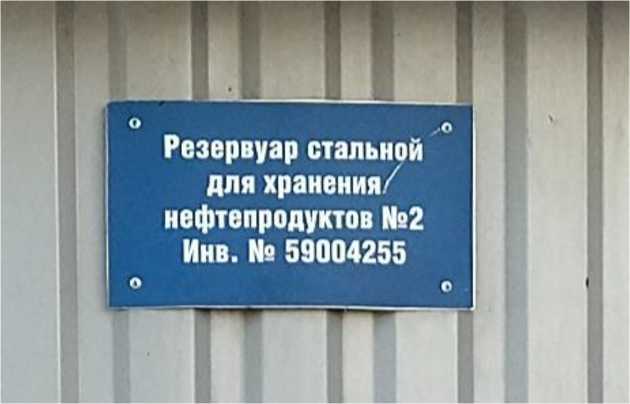

Рисунок 1 - Табличка резервуара

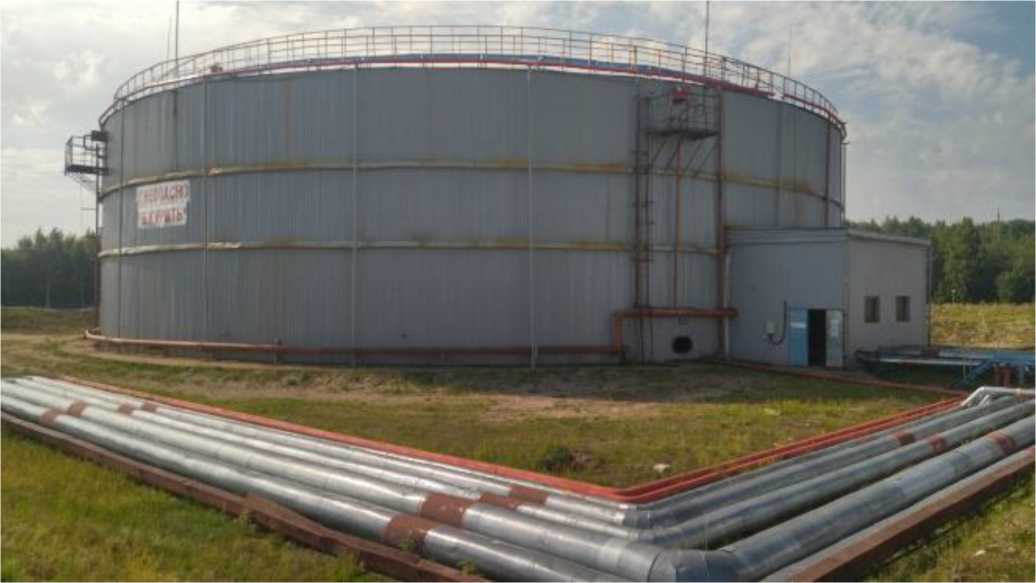

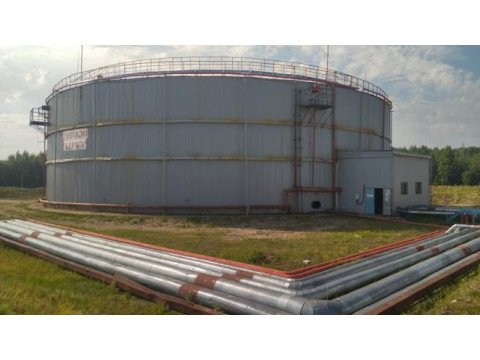

Рисунок 2 - Общий вид резервуара РВС-20000 № 2
Пломбирование резервуара РВС-20000 не предусмотрено.
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
20000 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,10 |
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический теплоизолированный |
РВС-20000 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
приведены в пункте 8 паспорта на резервуар.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
