Приборы для измерения внутренних диаметров специальных труб «Курьер-152»
| Номер в ГРСИ РФ: | 97209-25 |
|---|---|
| Производитель / заявитель: | ОАО "Пермский научно-исследовательский технологический институт" (ПНИТИ), г.Пермь |
Приборы для измерения внутренних диаметров специальных труб «Курьер-152» (далее по тексту - приборы) предназначены для измерения внутренних диаметров специальных труб по «полям» и «нарезам».
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 97209-25 |
| Наименование | Приборы для измерения внутренних диаметров специальных труб |
| Модель | «Курьер-152» |
| Идентификатор записи ФИФ ОЕИ | 2f2d32fa-2c55-3c6e-bcef-6fbbb2e9615f |
Производитель / Заявитель
АО «ПНИТИ», РОССИЯ, 614064, Пермский край, г. Пермь, ул. Героев Хасана, д. 41, к. 1, помещ. А261
Поверка
| Межповерочный интервал / Периодичность поверки | 12 (мес.) |
| Зарегистрировано поверок |
Поверители
Скачать
|
97209-25: Описание типа
2025-97209-25.pdf
|
Скачать | 213.9 КБ | |
|
97209-25: Методика поверки
МП 4303/0374-2025
2025-mp97209-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Приборы для измерения внутренних диаметров специальных труб «Курьер-152» (далее по тексту - приборы) предназначены для измерения внутренних диаметров специальных труб по «полям» и «нарезам».
Описание
Конструктивно приборы состоят из блока измерительного и блока согласования, соединенных между собой кабелем, и персонального компьютера (ноутбука).
Блок измерительный представляет собой цилиндрический корпус с жесткими центрирующими роликами, расположенными по торцам и пояску.
Блок измерительный состоит из: механизма перемещения (привод и ролики привода), механизма измерительного (измерительные ролики и индуктивные преобразователи перемещения (датчики)), устройства измерения расстояния до измеряемого сечения; блока обработки, состоящего из контроллера для предварительной обработки сигналов датчиков, преобразования их в цифровую форму и передачу на блок согласования; разъема для подключения кабеля.
Измерительные ролики по «полям» и «нарезам» контактируют с внутренней поверхностью специальной трубы, при перемещении блока измерительного в автоматическом или полуавтоматическом режиме. При движении вперед происходит измерение внутреннего диаметра специальной трубы по «полям», при реверсивном движении - по «нарезам».
Блок согласования предназначен для подключения к персональному компьютеру (ноутбуку) с целью управления процессом измерения, отображения и хранения результатов измерений, а также для формирования и печати протокола измерений с помощью программного обеспечения.
Принцип действия основан на преобразовании сигнала с индуктивных преобразователей перемещений (датчиков), пропорционального значению внутреннего диаметра специальной трубы по «полям» и «нарезам», в цифровое значение.
Заводской номер методом печати или гравировки в цифровом формате наносится на маркировочные этикетки, размещаемые на блоке измерительном и блоке согласования.
К приборам данного типа относятся приборы следующих модификаций: 2А64 с заводским номером 125, 2А88 с заводским номером 126.
Нанесение знака поверки на приборы не предусмотрено.
Предусмотрено пломбирование от несанкционированного доступа в виде пломб из термопластика на корпусах блока измерительного и блока согласования, разрушающихся при вскрытии корпуса.
Общий вид средств измерений с указанием мест нанесения заводского номера, знака утверждения типа представлены на рисунках 1-2. Схема пломбирования от несанкционированного доступа приведена на рисунке 3.

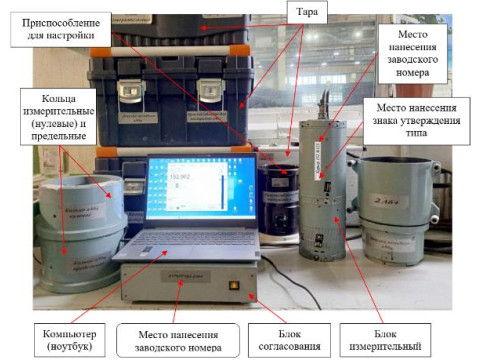

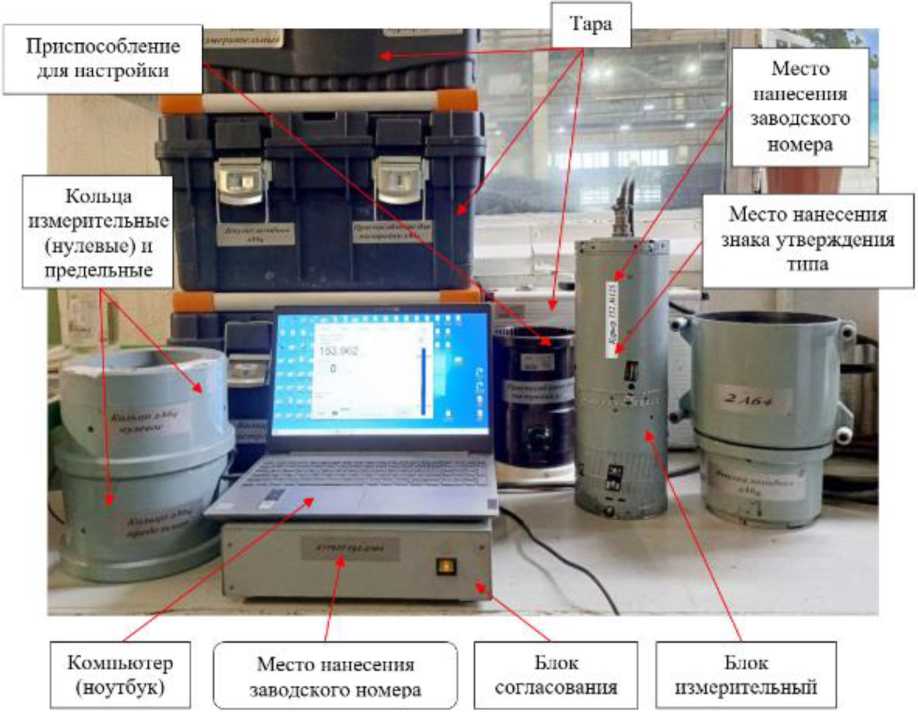

Рисунок 1 - Внешний вид прибора модификации 2А64

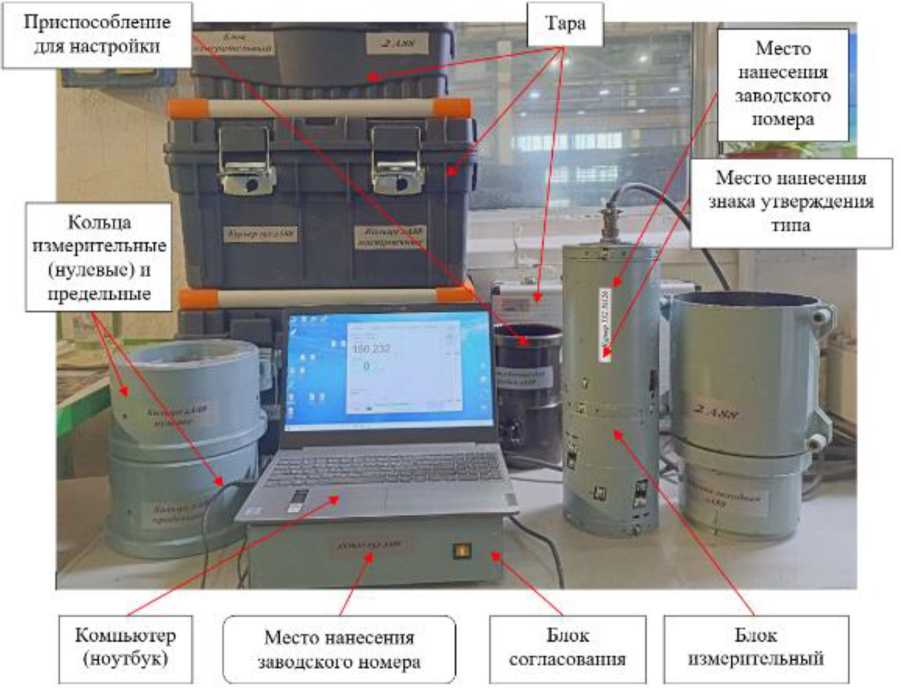

Рисунок 2 - Внешний вид прибора модификации 2А88

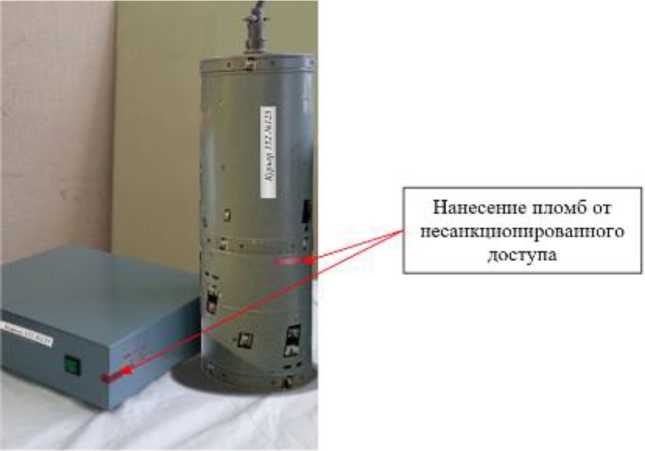

Рисунок 3 - Места нанесения пломб от несанкционированного доступа
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) приборов состоит из встроенного и внешнего ПО.
Встроенное ПО, установленное в энергонезависимую память микропроцессоров приборов, является метрологически значимым и обеспечивает обмен информацией с внешними системами.
Доступ к встроенному ПО отсутствует, защита от несанционированного доступа к настройкам и данным измерений обеспечивается сервисным внешним ПО, находящимся у изготовителя.
Внешнее ПО устанавливается на персональном компьютере, является метрологически значимым и предназначено для считывания результатов измерений.
Уровень защиты встроенного и внешнего ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 1.
Идентификационные данные внешнего ПО приведены в таблице 2.
Таблица 1- Идентификационные данные встроенного ПО
|
Наименование характеристики |
Значение |
|
Идентификационное наименование ПО |
CourC2 |
|
Номер версии (идентификационный номер) ПО |
12 |
Таблица 2 - Идентификационные данные внешнего ПО
|
Заводской номер прибора |
Наименование характеристики |
Значение |
|
125 |
Идентификационное наименование ПО |
Программа прибора измерения диаметра по полям и нарезам Курьер |
|
Номер версии (идентификационный номер) ПО |
1.6.4.12 | |
|
126 |
Идентификационное наименование ПО |
Программа прибора измерения диаметра по полям и нарезам Курьер |
|
Номер версии (идентификационный номер) ПО |
1.6.4.20 |
Технические характеристики
Метрологические и основные технические характеристики приборов приведены в таблицах 3-4. Показатели надежности приборов приведены в таблице 5.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений внутреннего диаметра специальной трубы по «полям», мм |
от 152,2 до 153,8 |
|
Диапазон измерений внутреннего диаметра специальной трубы по «нарезам», мм |
от 155,2 до 156,8 |
|
Пределы допускаемой абсолютной погрешности измерений внутреннего диаметра специальной трубы по «полям» (при шероховатости поверхности канала измеряемой специальной трубы не хуже Ra 0,63 мкм), мм |
±0,015 |
|
Пределы допускаемой абсолютной погрешности измерений внутреннего диаметра специальной трубы по «нарезам» (при шероховатости поверхности канала измеряемой специальной трубы не хуже Ra 0,63 мкм), мм |
±0,015 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Длина измеряемой специальной трубы, см, не более - для модификации 2А64 - для модификации 2А88 |
700 750 |
|
Цена наименьшего разряда показывающего устройства, мм |
0,001 |
|
Шаг дискретности измерений параметров при осевом перемещении приборов, см |
1, 2, 10, 20 |
|
Параметры электрического питания: - напряжение переменного тока, В - номинальная частота переменного тока, Гц |
220±22 50 |
|
Габаритные размеры блока измерительного, мм, не более - длина - диаметр |
445 152 |
|
Габаритные размеры блока согласования, мм, не более - длина - ширина - высота |
330 315 100 |
|
Масса, кг, не более - блока измерительного - блока согласования |
8 6 |
|
Условия эксплуатации: - температура окружающей среды, C - относительная влажность воздуха, % - атмосферное давление, кПа |
от +10 до +30 от 45 до 80 от 84,0 до 106,7 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение характеристики |
|
Средняя наработка до отказа, ч, не менее |
4000 |
Знак утверждения типа
наносится на корпус блока измерительного и блока согласования методом наклеивания.
Комплектность
Комплектность приборов приведена в таблицах 6-7.
Таблица 6 - Комплектность прибора модификации 2А64
|
Наименование |
Обозначение |
Количество |
|
Блок измерительный |
ПИ-324.01.000 |
1 шт. |
|
Блок регистрирующий |
- |
1 шт. |
|
Кабель приборный |
ПИ-401.03.000 |
1 шт. |
|
Ноутбук |
- |
1 шт. |
|
Блок согласования |
ПИ-401.02.000 |
1 шт. |
|
Кабель USB |
ПИ-396.00.420 |
1 шт. |
|
Кольца измерительные (нулевые) в корпусе |
ПИ-324.01.140 |
1 шт. |
|
Кольца предельные в корпусе |
ПИ-324.01.150 |
1 шт. |
|
Приспособление для настройки |
ПИ-324.01.180 |
1 шт. |
|
Головка микрометрическая ГОСТ 6507-90 |
- |
2 шт. |
|
CD - диск с программным обеспечением прибора |
- |
1 шт. |
|
Руководство по эксплуатации |
ПИ-330.00.000РЭ |
1 экз. |
|
Формуляр |
ПИ-324.01.000ФО |
1 экз. |
|
Паспорт на кольца измерительные (нулевые) в корпусе |
ПИ-324.01.140ПС |
1 экз. |
|
Паспорт на кольца настроечные предельные в корпусе |
ПИ-324.01.150ПС |
1 экз. |
Таблица 7 - Комплектность прибора модификации 2А88
|
Наименование |
Обозначение |
Количество |
|
Блок измерительный |
ПИ-324.02.000 |
1 шт. |
|
Блок регистрирующий |
- |
1 шт. |
|
Кабель приборный |
ПИ-401.03.000 |
1 шт. |
|
Ноутбук |
- |
1 шт. |
|
Блок согласования |
ПИ-401.02.000 |
1 шт. |
|
Кабель USB |
ПИ-396.00.420 |
1 шт. |
|
Кольца измерительные (нулевые) в корпусе |
ПИ-324.02.140 |
1 шт. |
|
Кольца предельные в корпусе |
ПИ-324.02.150 |
1 шт. |
|
Приспособление для настройки |
ПИ-324.02.180 |
1 шт. |
|
Головка микрометрическая ГОСТ 6507-90 |
- |
2 шт. |
|
CD - диск с программным обеспечением прибора |
- |
1 шт. |
|
Руководство по эксплуатации |
ПИ-330.00.000РЭ |
1 экз. |
|
Формуляр |
ПИ-324.02.000ФО |
1 экз. |
|
Паспорт на кольца измерительные (нулевые) в корпусе |
ПИ-324.02.140ПС |
1 экз. |
|
Паспорт на кольца настроечные предельные в корпусе |
ПИ-324.02.150ПС |
1 экз. |
Сведения о методах измерений
приведены в разделе «Использование по назначению» документа ПИ-330.00.000 РЭ.
Нормативные документы
Техническая документация на приборы для измерения внутренних диаметров специальных труб «Курьер-152»
