Трансформаторы напряжения ЗНОМ-15
| Номер в ГРСИ РФ: | 97211-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | МНПО "Электрозавод им.В.В.Куйбышева", г.Москва |
|
97211-25: Описание типа
2025-97211-25.pdf
|
Скачать | 107 КБ |
Трансформаторы напряжения ЗНОМ-15 (далее — трансформаторы напряжения), изготовленные в период с 1960 по 1967 гг., предназначены для выработки сигнала измерительной информации для электрических измерительных приборов, цепей защиты и сигнализации в сетях переменного тока с изолированной нейтралью промышленной частоты.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97211-25 | ||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы напряжения | ||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | ЗНОМ-15 | ||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№2791 от
18.12.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 5451ae86-9a5e-0f7f-df36-bf0536cb1470 | ||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Московский электрозавод им. В.В. Куйбышева, СССР, 107023, г. Москва, ул. Электрозаводская, д. 21
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.216-2011 Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки
(с 18.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97211-25: Описание типа
2025-97211-25.pdf
|
Скачать | 107 КБ |
Описание типа
Назначение
Трансформаторы напряжения ЗНОМ-15 (далее — трансформаторы напряжения), изготовленные в период с 1960 по 1967 гг., предназначены для выработки сигнала измерительной информации для электрических измерительных приборов, цепей защиты и сигнализации в сетях переменного тока с изолированной нейтралью промышленной частоты.
Описание
Принцип действия трансформаторов заключается в преобразовании напряжения промышленной частоты в напряжение для измерения, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Трансформаторы являются однофазными, заземляемыми.
Трансформаторы состоят из сердечника с обмотками, помещенного в металлический корпус.
Свободное пространство в корпусе заполнено трансформаторным маслом. Обмотка высокого напряжения одна, обмоток низкого напряжения две: основная обмотка низкого напряжения предназначена для измерений, дополнительная обмотка низкого напряжения — для цепи защиты. Вывод высокого потенциала первичной обмотки имеет ножевидную форму и рассчитан на непосредственное включение на шинопровод генератора переменного тока.
К трансформаторам данного типа относятся трансформаторы напряжения ЗНОМ-15 зав. № 163, № 175, № 189, № 216, № 273, № 278, № 573, № 12300, № 14112, № 14609, № 14614, № 14623, №18413, № 18415, № 18420.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке, ударным способом, в виде цифрового обозначения.

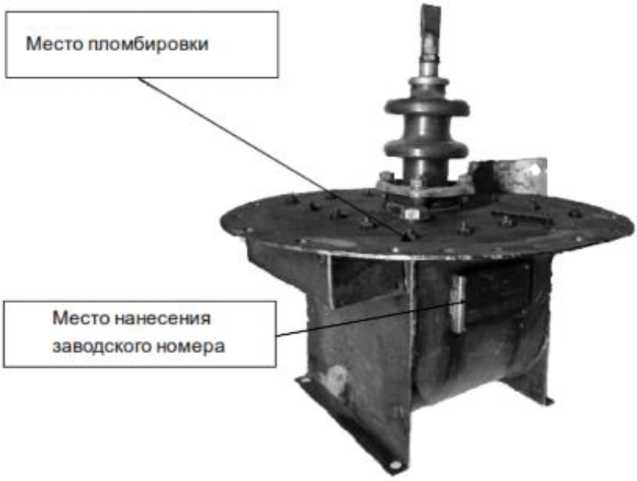

Общий вид трансформатора напряжения и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров |
|
№ 163, № 175, № 189, № 216, № 273, № 278, № 573, № 12300, № 14112, № 14609, № 14614, № 14623, №18413, № 18415, № 18420 | |
|
Номинальное напряжение первичной обмотки, В |
15000:^3 |
|
Номинальное напряжение основной вторичной обмотки, В |
100:^3 |
|
Класс точности основной вторичной обмотки для измерений по ГОСТ 1983 |
0,5 |
|
Номинальная мощность основной вторичной обмотки при коэффициенте мощности (cosф) активно-индуктивной нагрузки 0,8, ВА |
80 |
|
Номинальная частота переменного тока сети, Гц |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С) |
У2 (от -45 до +40) |
|
Масса, кг, не более |
63 |
|
Габаритные размеры, мм, не более: | |
|
высота |
600 |
|
длина |
600 |
|
ширина |
600 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
ЗНОМ-15 |
1 шт. |
|
Паспорт |
ЗНОМ-15 |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные документы
ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»
Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»
