Спектрометры эмиссионные с индуктивно-связанной плазмой GBC Quantima
| Номер в ГРСИ РФ: | 97216-25 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | Фирма "GBC Scientific Equipment Pty Ltd.", Австралия |
Спектрометры эмиссионные с индуктивно-связанной плазмой GBC Quantima (далее по тексту - спектрометры) предназначены для измерений содержания различных элементов в растворах, продуктах питания, почвах, металлах и их сплавах.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97216-25 | ||||||
| Действует | по 18.12.2030 | ||||||
| Наименование | Спектрометры эмиссионные с индуктивно-связанной плазмой | ||||||
| Модель | GBC Quantima | ||||||
| Приказы |
№2791 от
18.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 9287457d-a309-208d-2236-ab292661af18 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
GBC Scientific Equipment Pty Ltd., АВСТРАЛИЯ, 2-4 Lakewood Boulevard, Braeside Victoria, 3195
Поверка
| Методика поверки / информация о поверке |
МП 024.Д4-25 Государственная система обеспечения единства измерений. Спектрометры эмиссионные с индуктивно-связанной плазмой GBC Quantima. Методика поверки
(с 18.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97216-25: Описание типа
2025-97216-25.pdf
|
Скачать | 137.4 КБ | |
|
97216-25: Методика поверки
МП 024.Д4-25
2025-mp97216-25.pdf
|
Скачать | 2.8 MБ |
Описание типа
Назначение
Спектрометры эмиссионные с индуктивно-связанной плазмой GBC Quantima (далее по тексту - спектрометры) предназначены для измерений содержания различных элементов в растворах, продуктах питания, почвах, металлах и их сплавах.
Описание
Принцип действия спектрометров основан на использовании метода эмиссионного спектрального анализа, заключающегося в возбуждении спектра пробы в аргоновой плазме, которая создается под действием высокочастотного электромагнитного поля. Жидкая или растворенная проба подается с помощью перистальтического насоса в распылитель, а затем в виде аэрозоля потоком аргона транспортируется в источник индуктивно-связанной плазмы, затем происходит регистрация спектров определяемых элементов и измерение уровня эмиссии атомов и ионов. Определение массовой концентрации анализируемых элементов осуществляется при помощи градуировочных графиков.
Конструктивно спектрометры выполнены в виде настольного лабораторного прибора, состоящего из источника возбуждения спектра, блока спектрометра и системы регистрации спектров с использованием монохроматора. Источник возбуждения спектра состоит из генератора и блока ввода пробы, который включает грелку, распылительную камеру, распылитель и перистальтический насос. Основа спектрального блока спектрометров -монохроматор по схеме Черри-Турнера с голографической дифракционной решеткой 1800 или 2400 штр/мм. Рядом со спектрометром устанавливается компьютер и система рециркуляции воды для охлаждения индукционной катушки и кондиционирования воздуха вокруг блока спектрометра.
Серийный номер в виде буквенно-цифрового обозначения наносится методом цифровой печати на боковую поверхность корпуса спектрометров.
Общий вид и место нанесения серийного номера спектрометров представлены на рисунке 1.
Пломбирование спектрометров не предусмотрено.
Нанесение знака поверки на спектрометры не предусмотрено.
Место нанесения маркировки

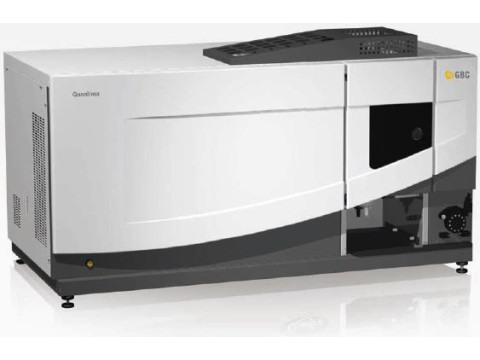

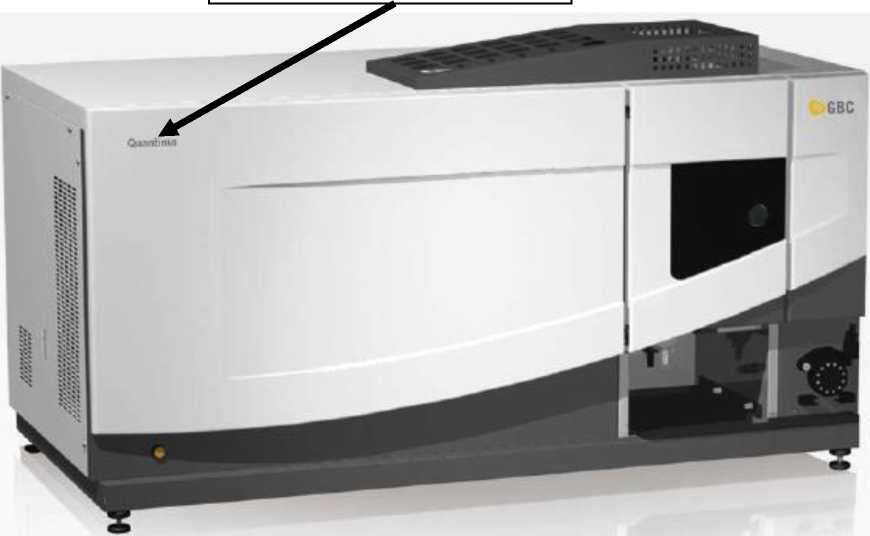

Рисунок 1 - Общий вид, схема маркировки спектрометров

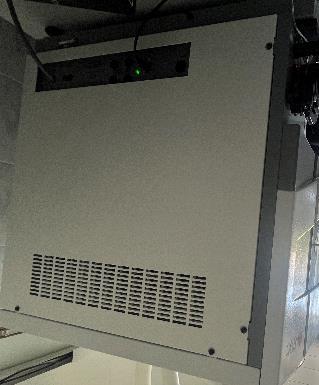

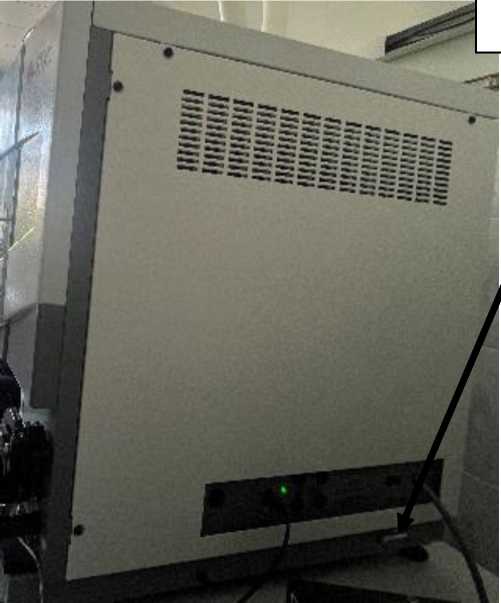

Место нанесения серийного номера
Программное обеспечение
Спектрометры оснащены программным обеспечением (далее по тексту - ПО), которое предназначено для управления процессом измерений, сбора экспериментальных данных, обработки и сохранения результатов измерений, просмотра измерительной информации.
ПО разделено на две части:
- метрологически значимая часть ПО прошита в энергозависимой памяти микроконтроллера спектрометров;
- управляющее внешнее ПО, устанавливаемое на персональный компьютер, которое осуществляет контроль и управление всеми этапами проведения измерений, служит для отображения результатов измерений, обработки результатов измерений и сохранения результатов измерений.
Спектрометр имеет аппаратно-программную систему защиты ПО и данных от несанкционированного доступа - идентификационный ключ HASP.
Идентификационные данные ПО указаны в таблице 1.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
GBC ICP Quantima |
|
Номер версии (идентификационный номер) ПО, не ниже |
3.4.0 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемого относительного среднеквадратического отклонения выходного сигнала, % |
5 |
|
Предел обнаружения по критерию 3о, мкг/дм3, не более: - медь (1=324,754 нм)1) - марганец (1=257,610 нм) - кадмий (1=214,438 нм) |
1,5 0,5 25 |
|
1) 1 - длина волны для проведения измерений массовой концентрации элемента | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Спектральный диапазон, нм: | |
|
- голографическая решетка 1800 штр/мм |
от 160 до 800 |
|
- голографическая решетка 2400 штр/мм |
от 160 до 640 |
|
Спектральное разрешение, нм, не более: | |
|
- голографическая решетка 1800 штр/мм |
0,018 |
|
- голографическая решетка 2400 штр/мм |
0,004 |
|
Масса, кг, не более |
250 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
1520 |
|
- ширина |
730 |
|
- высота |
850 |
|
Параметры электрического питания от сети переменного тока: | |
|
- напряжение переменного тока, В |
от 187 до 242 |
|
- частота переменного тока, Гц |
от 49 до 51 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +15 до +35 от 30 до 80 от 70 до 106 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Спектрометр эмиссионный с индуктивно-связанной плазмой |
GBC Quantima |
1 шт. |
|
Компьютер |
- |
1 шт. |
|
Программное обеспечение на компакт-диске и идентификационный ключ (ключ HASP) |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Дополнительные комплектующие1): | ||
|
- автоматический пробоотборник |
SDS3000 |
1 шт. |
|
- генератор гидридов |
- |
1 шт. |
|
- распылительная камера с программируемой температурой |
- |
1 шт. |
|
- ультразвуковой распылитель, 220 В |
- |
1 шт. |
|
- ультразвуковой распылитель, 110 В |
- |
1 шт. |
|
- ультразвуковой распылитель с десольватором, 220 В |
- |
1 шт. |
|
- ультразвуковой распылитель с десольватором,110 В |
- |
1 шт. |
|
- увлажнитель |
- |
1 шт. |
|
- камера наблюдения за плазмой plasma Cam™ |
- |
1 шт. |
|
- устройство защиты целостности плазмы PIP™ |
- |
1 шт. |
|
- решетка на 2 400 штр/мм с высоким разрешением / чувствительностью |
- |
1 шт. |
|
- 3-х канальный контроллер массового расхода |
- |
1 шт. |
|
- 4-х канальный перистальтический насос |
- |
1 шт. |
|
- комплект введения проб, устойчивый к плавиковой кислоте |
- |
1 шт. |
|
- комплект введения органических проб |
- |
1 шт. |
|
- стол Quantima с полками и колесами |
- |
1 шт. |
|
1) Включается в комплект поставки по требованию Заказчика | ||
Сведения о методах измерений
приведены в документе «Спектрометры эмиссионные с индуктивно-связанной плазмой GBC Quantima. Руководство по эксплуатации», раздел «Руководство по анализу ИСП».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 19.02.2021 № 148 «Об утверждении государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»
Стандарт предприятия GBC Scientific Equipment Pty Ltd., Австралия
