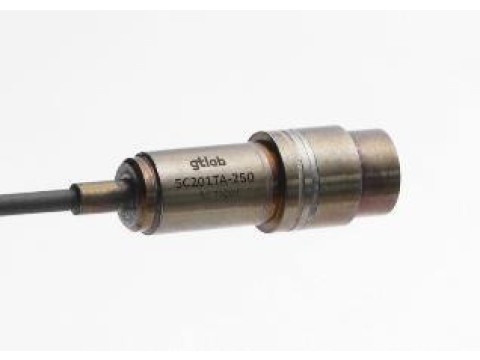

Датчики переменного давления 5С2
| Номер в ГРСИ РФ: | 97219-25 |
|---|---|
| Категория: | Датчики давления |
| Производитель / заявитель: | ООО "ГТЛаб", г. Саров Нижегородской обл. |
Датчики переменного давления 5C2 (далее - датчики) предназначены для измерений переменного, в том числе импульсного, давления жидких и газообразных сред.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97219-25 | |||||||||||||||
| Действует | по 18.12.2030 | |||||||||||||||
| Наименование | Датчики переменного давления | |||||||||||||||
| Модель | 5С2 | |||||||||||||||
| Модификации |
5 С2 XХ Х Х1 - XXX, где: 5 - индекс измеряемой физической величины: 5 –переменноедавление С - буквенное обозначение, соответствующее выходному сигналу: С –заряд 2- порядковый номер в соответствии с назначением: 2 –датчики промышленного назначения XХ - порядковый номер разработки Х - буквенное обозначение, определяющее направление сигнальных выводов: Т–вертикальное расположение; H –горизонтальное расположение Х1 - буквенное обозначение, определяющее тип кабельной заделки и соединителя: А–кабельный вывод; H –соединитель двухконтактный (5/8-24 UNЕF); Z –соединитель одноконтактный (M4) XXX - верхний предел измерений переменного давления, бар на испытания представлены: 5C203HH-020 5C201TA-250 5C201TA-100 5C202ТА-250 |
|||||||||||||||
| Приказы |
№2791 от
18.12.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | f96fad60-9cc7-c112-c1b0-804306d1257f | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «ГТЛАБ», РОССИЯ, 607189, Нижегородская обл., г. Саров, ул. Шверника, д. 17Б, оф. 205
Поверка
| Методика поверки / информация о поверке |
МП 231-0140-2025 Государственная система обеспечения единства измерений. Датчики переменного давления 5C2. Методика поверки
(с 18.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97219-25: Описание типа
2025-97219-25.pdf
|
Скачать | 122.8 КБ | |
|
97219-25: Методика поверки
МП 231-0140-2025
2025-mp97219-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Датчики переменного давления 5C2 (далее - датчики) предназначены для измерений переменного, в том числе импульсного, давления жидких и газообразных сред.
Описание
Принцип действия датчиков основан на использовании прямого пьезоэлектрического эффекта. Измеряемое давление воздействует на мембрану датчика, деформация которой передается на пьезокристаллический чувствительный элемент, генерирующий электрический заряд, пропорциональный воздействующему давлению.
Датчики представляют собой неразъемную сварную герметичную конструкцию с мембраной на торце, в которой реализована компрессионная схема работы с пьезокристаллическим чувствительным элементом.
Модификации датчиков отличаются метрологическими характеристиками (верхним пределом измерений, коэффициентом преобразования), материалом чувствительного элемента, исполнением резьбового штуцера для присоединения к источнику давления (М5*0,5), типом выхода (разъём C09 (M4), разъем 5/8-24 UNEF, или встроенный кабель).
Структура обозначения датчиков:
XX
XXX
верхний предел измерений переменного давления, бар
буквенное обозначение, определяющее тип кабельной заделки и соединителя:
А - кабельный вывод;
H - соединитель двухконтактный (5/8-24 UNEF);
Z - соединитель одноконтактный (M4)____________________________
буквенное обозначение, определяющее направление сигнальных выводов: Т - вертикальное расположение;
H - горизонтальное расположение__________________________________
порядковый номер разработки__________________________________________
порядковый номер в соответствии с назначением: 2 - датчики промышленного назначения______________________________________________________________
буквенное обозначение, соответствующее выходному сигналу: С - заряд___________
индекс измеряемой физической величины: 5 - переменное давление
Маркировка выполняется методом лазерной гравировки и включает в себя наименование модификации датчика и его заводской номер, состоящий из пяти цифр.
Общий вид датчиков представлен на рисунке 1.
Нанесение знака поверки и пломбирование датчиков не предусмотрено.

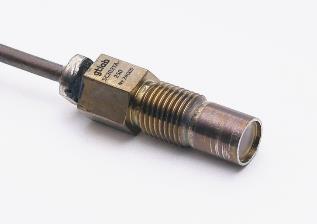

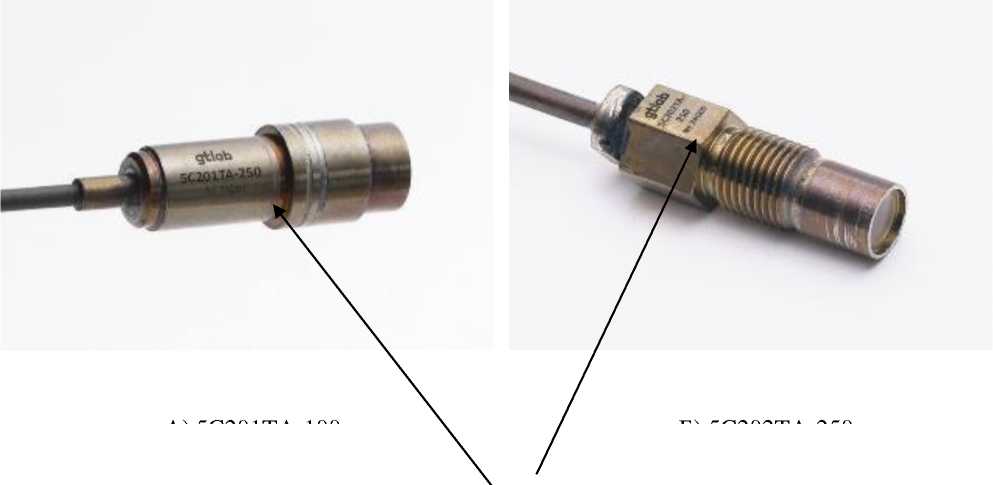

Б) 5C202TA-250
Место нанесения маркировки

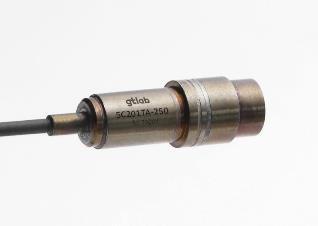

А) 5C201TA-100
5C201TA-250
и заводского номера

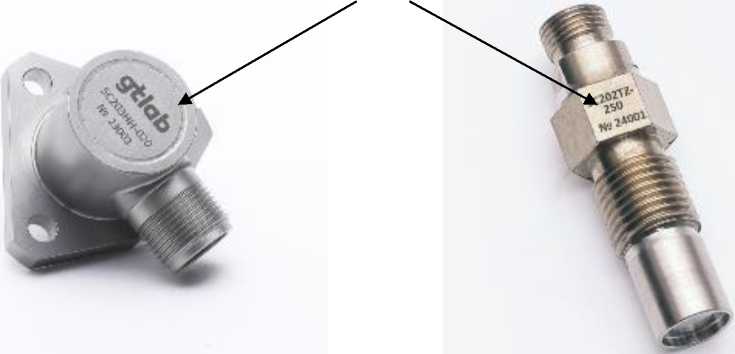

В) 5C203HH-020
Г) 5C202TZ-250
Рисунок 1 - Общий вид датчиков переменного давления 5C2
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
5C203HH-020 |
5C201TA-250 |
5C201TA-100 |
5C202TA-250, 5C202TZ-250 | |
|
Диапазон измерений переменных давлений, МПа (бар) |
от 0,1 до 2 (от 1 до 20) |
от 0,5 до 25 (от 5 до 250) |
от 0,5 до 10 (от 5 до 100) |
от 0,1 до 25 (от 1 до 250) |
|
Номинальное значение коэффициента преобразования, пКл/МПа |
1800 |
1600 |
650 |
180 |
|
Пределы допускаемых отклонений действительного значения коэффициента преобразования от номинального, % |
±25 | |||
|
Нелинейность амплитудной характеристики, %, не более |
17 |
14 |
14 |
14 |
|
Диапазон частот измеряемых переменных давлений, Гц |
от 1 до 6600 |
от 1 до 17000 |
от 1 до 17000 |
от 1 до 30000 |
|
Собственная резонансная частота, кГц, не менее |
30 |
80 |
80 |
150 |
|
Неравномерность амплитудно-частотной характеристики, %, не более |
5 | |||
|
Пределы допускаемой основной относительной погрешности измерений переменного давления, % |
±20 | |||
|
Пределы допускаемой дополнительной погрешности измерений переменного давления, вызванной изменением температуры окружающей среды, % |
±5 |
±10 |
±5 |
±5 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +18 до +25 | |||
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение | |||
|
5C203HH-020 |
5C201TA-250 |
5C201TA-100 |
5C202TA-250, 5C202TZ-250 | |
|
Чувствительность к вибрационному ускорению, Па/(м/с2), не более |
5 |
15 |
15 |
20 |
|
Масса без кабеля и соединителя, г, не более |
130 |
15 |
2 | |
|
Габаритные размеры без кабеля (диаметр; длина), мм, не более |
55; 40 |
11; 40 |
6,5; 20 | |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -70 до +350(1 |
от -30 до +470(1 от -60 до +520(2 |
от -30 до +550(1 от -60 до +600(2 |
от -40 до +400(1 |
Примечания:
1) долгосрочное воздействие температуры
2) краткосрочное воздействие температуры (менее 100 ч)
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик переменного давления |
5C2* |
1 шт. |
|
Датчик переменного давления 5C2. Паспорт |
ГТБВ.406231.ХХХПС |
1 экз. |
|
Датчик переменного давления 5C2. Руководство по эксплуатации |
ГТБВ.406231.300РЭ |
1 экз. на партию |
|
Соединительный кабель (для 5C202TZ-250, 5C203HH-020) |
- |
1 шт. (по требованию) |
|
Уплотнительное кольцо: - R05 (для 5C201TA-100, 5C201TA-250); - R09 (для 5C202TA-250, 5C202TZ-250); - R10 (для 5C203HH-020) |
- |
- исполнение по заказу (индивидуальное обозначение по конструкторской
документации)
Сведения о методах измерений
приведены в разделе «Использование по назначению» руководства по эксплуатации
ГТБВ.406231.300РЭ «Датчик переменного давления 5C2. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений переменного давления, утвержденная приказом Росстандарта от 24.11.2023 № 2417
ГТБВ.406231.300ТУ «Датчик переменного давления 5C2. Технические условия»
