Трансформаторы тока ТФНД-150 I У1
| Номер в ГРСИ РФ: | 97225-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ПО "Запорожтрансформатор", Украина, г.Запорожье |
|
97225-25: Описание типа
2025-97225-25.pdf
|
Скачать | 105.8 КБ |
Трансформаторы тока ТФНД-150 I У1 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97225-25 | ||||||||||||
| Наименование | Трансформаторы тока | ||||||||||||
| Модель | ТФНД-150 I У1 | ||||||||||||
| Приказы |
№2791 от
18.12.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 47050460-646b-4234-6a8e-42813062f784 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ПО «Запорожтрансформатор», СССР, 69069, г. Запорожье, Днепропетровское ш., 3
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.217-2024 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки
(с 18.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97225-25: Описание типа
2025-97225-25.pdf
|
Скачать | 105.8 КБ |
Описание типа
Назначение
Трансформаторы тока ТФНД-150 I У1 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Трансформаторы тока ТФНД-150 I У1 представляют собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформатора тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока ТФНД-150 I У1 зав. № 241, № 244, № 250.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий средство измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

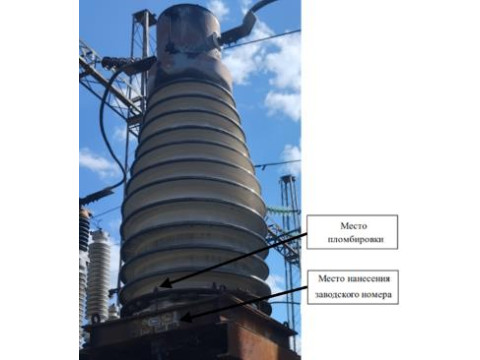

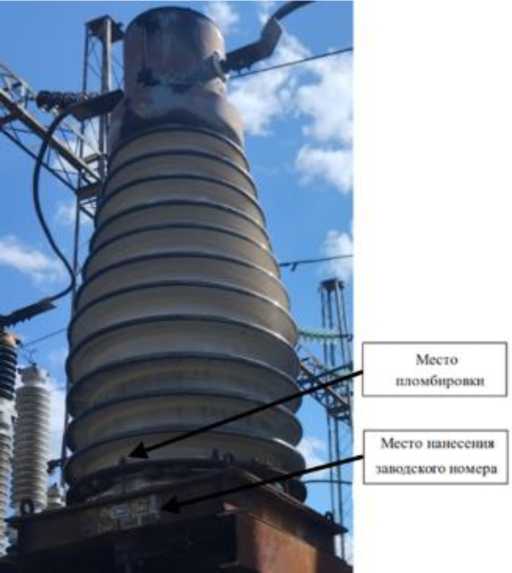

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
150 |
|
Номинальный первичный ток 11ном, А |
600 |
|
Номинальный вторичный ток I 2ном, А |
5 |
|
Номинальная частота f ном, Гц |
50 |
|
Класс точности вторичой обмотки по ГОСТ 7746-2015 для измерений и учета |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В\Л |
40 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
|
Масса, кг, не более |
1060 |
|
Габаритные размеры, мм, не более: | |
|
длина |
860 |
|
ширина |
860 |
|
высота |
2350 |
Знак утверждения типа
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.
Комплектность
аблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТФНД-150 I У1 |
1 шт. |
|
Паспорт |
ТФНД-150 I У1 |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные документы
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
Другие Трансформаторы
