Система автоматического мониторинга выбросов вредных (загрязняющих) веществ для установки 21-10/3М MOD-1004
| Номер в ГРСИ РФ: | 97231-25 |
|---|---|
| Производитель / заявитель: | Фирма "Modcon Systems Ltd.", Израиль |
Система автоматического мониторинга выбросов вредных (загрязняющих) веществ для установки 21-10/3М MOD-1004 (далее - система) предназначена для:
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97231-25 | ||||||
| Наименование | Система автоматического мониторинга выбросов вредных (загрязняющих) веществ для установки 21-10/3М MOD-1004 | ||||||
| Приказы |
№2789 от
17.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 8359cd69-2e78-4774-847a-b2151cd03f93 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Modcon Systems Ltd, ИЗРАИЛЬ, 2422232, Akko, Bornstein str. 10
Поверка
| Методика поверки / информация о поверке |
МП-1009-2025 Государственная система обеспечения единства измерений. Система автоматического мониторинга выбросов вредных (загрязняющих) веществ для установки 21-10/3М MOD-1004. Методика поверки
(с 17.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97231-25: Описание типа
2025-97231-25.pdf
|
Скачать | 190.1 КБ | |
|
97231-25: Методика поверки
МП-1009-2025
2025-mp97231-25.pdf
|
Скачать | 2.6 MБ |
Описание типа
Назначение
Система автоматического мониторинга выбросов вредных (загрязняющих) веществ для установки 21-10/3М MOD-1004 (далее - система) предназначена для:
- измерений массовой концентрации оксида азота (NO), диоксида азота (NO2), оксида углерода (СО), диоксида серы (SO2), объемной доли кислорода (О2) и паров воды (H2O), температуры, абсолютного давления, объемного расхода, а также разовых, валовых (годовых), массовых выбросов загрязняющих веществ (далее - ЗВ);
- сбора, обработки, визуализации, хранения данных, представления результатов измерений в различных форматах.
Описание
Система является стационарным автоматическим многоканальным измерительным устройством непрерывного действия.
К средству измерений данного типа относится система автоматического мониторинга выбросов вредных (загрязняющих) веществ дляустановки 21-10/3MMOD-1004, серийный № 3515.
Принцип действия системы основан на непрерывном измерении, преобразовании и обработке при помощи контроллера программируемого SIMATIC S7-1200 (далее - ПЛК) входных сигналов, поступающих по измерительным каналам (далее - ИК) от первичных измерительных преобразователей (далее - ИП). Состав и метрологические характеристики ИК представлены в таблице 3.
Система осуществляет измерение параметров следующим образом:
- первичные ИП измеряют текущие значения параметров технологического процесса и преобразуют их в сигналы силы постоянного тока от 4 до 20 мА или цифровые сигналы по протоколу Modbus TCP/IP;
- выходные сигналы первичных ИП поступают в модуль аналогового ввода SM 1231 (6ES7231-4HF32-0XB0), в котором производится аналого-цифровое преобразование, и на входы цифровых модулей CM 1241 (6ES7241-1CH32-0XB0), CP 1243-1 (6GK7243-1BX30-0XE0) ПЛК;
- цифровые коды передаются в центральное управляющее устройство ПЛК, в котором происходит их обработка в соответствии с заложенным алгоритмом;
- измеренные и рассчитанные значения параметров технологического процесса передаются на панель оператора, которая размещена в блок-контейнере и на автоматизированное рабочее место оператора (далее - АРМ).
Обмен данными между системой и информационной системой предприятия осуществляется по протоколу OPC (через Ethernet соединение).
Первичные ИП, входящие в состав системы, представлены в таблице 1.
Таблица 1 - СИ, входящие в состав системы
|
Наименование |
Рег. № в ФИФОЕИ |
|
Комплекс газоаналитический MCS, модификация MCS 200 HW (далее - MCS 200 HW) |
76825-19 |
|
Преобразователь давления APC-2000 (далее - APC-2000) |
79947-20 |
|
Преобразователь температуры CT-R (далее - CT-R) |
72825-18 |
|
Расходомер газа ультразвуковой FLOWSIC 100 (далее - FLOWSIC 100) |
43980-10 |
|
Примечание - Введено следующее сокращение: ФИФ информационный фонд по обеспечению единства измерений |
>ОЕИ - Федеральный |
ПЛК, MCS 200 HW, блок обработки данных FLOWSIC 100, система подготовки пробы размещены в блоке-контейнере. Блок-контейнер оснащен системами освещения, климат-контроля, пожарной сигнализации и обнаружения утечек.
APC-2000, CT-R, приемопередающие блоки FLOWSIC 100, пробоотборный зонд, шкаф воздуходувки, предназначенный для проведения продувки приемопередающих блоков FLOWSIC 100, установлены на газоходе. Для подачи пробы газа в MCS 200 HW используется обогреваемая линия подачи пробы.
Система выполняет следующие основные функции:
- измерение массовой концентрации ЗВ, приведенной к нормальным условиям (температура 0 °С и абсолютное давление 101325 Па);
- измерение объемной доли кислорода и паров воды;
- измерение температуры, абсолютного давления, объемного расхода газа;
- измерение разовых, валовых (годовых), массовых выбросов ЗВ;
- сбор, обработка, визуализация, хранение данных, представление результатов измерений в различных форматах.

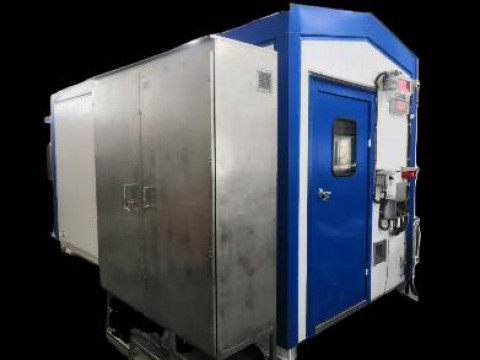

Общий вид блока-контейнера представлен на рисунке 1.
Рисунок 1 - Общий вид блока-контейнера
Нанесение знака поверки на систему не предусмотрено.
Пломбирование системы не предусмотрено.
Серийный номер в виде цифрового значения, состоящего из арабских цифр, нанесен на маркировочную табличку, расположенную на входной двери блока-контейнера, методом лазерной гравировки.
Общий вид (схема) маркировочной таблички представлен на рисунке 2.
Рисунок 2 - Общий вид (схема) маркировочной таблички
Программное обеспечение
Программное обеспечение (далее - ПО) системы разделено на встроенное (ПО MCS 200 HW и ПО ПЛК) и внешнее.
ПО MCS 200 HW выполняет приведение массовой концентрации ЗВ к нормальным условиям (температура 0 °С и абсолютное давление 101325 Па).
ПО ПЛК выполняет следующие функции:
- управление, считывание, отображение, обработка и передача данных о параметрах выбросов ЗВ;
- усреднение за 20 минут результатов измерений массовых концентраций ЗВ, объемных долей кислорода и паров воды, температуры, давления, объемного расхода газового потока.
Внешнее ПО является метрологически не значимым и осуществляет следующие функции:
- отображение на экране АРМ измеренных и расчетных значений, их архивирование;
- визуализацию технологического процесса;
- регистрацию и документирование событий, ведение оперативной базы данных параметров режима, обновляемой в режиме реального времени;
- контроль состояния значений параметров, формирование предупредительных и аварийных сигналов;
- формирование отчетов и сохранение их на жесткий диск АРМ.
Метрологические характеристики системы нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
ПЛК |
MCS 200 HW | |
|
Идентификационное наименование ПО |
_ |
_ |
|
Номер версии (идентификационный номер) ПО |
1 * 1.ХХ.ХХХ |
1 * 1.х.х |
_________«х» не относится к метрологически значимой части ПО и принимает значения от 0 до 9.
Технические характеристики
Таблица 3 - Метрологические характеристики ИК
|
Метрологические характеристики ИК |
Первичный ИП ИК (выходной сигнал) |
Вторичная часть ИК | |||
|
Наименование ИК |
Диапазон измерений |
Пределы допускаемой погрешности |
Контроллер, модуль ввода |
Yди, % | |
|
ИК массовой концентрации оксида азота (NO) |
от 0 до 500 мг/м3 |
Yди: ±13 % |
MCS 200 HW (Modbus TCP/IP) |
ПЛК, CP 1243-1 |
_ |
|
ИК массовой концентрации диоксида азота (NO2) |
от 0 до 500 мг/м3 |
Yди: ±20 % | |||
|
ИК массовой концентрации оксида углерода (СО) |
от 0 до 500 мг/м3 |
Yди: ±14 % | |||
|
ИК массовой концентрации диоксида серы (SO2) |
от 0 до 2700 мг/м3 |
Yди: ±10,5 % | |||
|
ИК объемной доли паров воды (H2O) |
от 3 до 40 % |
6: ±13 % (в диапазоне от 3 до 24 % включ.); 6: ±26 % (в диапазоне св. 24 до 40 %) | |||
|
ИК объемной доли кислорода (О2) |
от 0 до 21 % |
Yди: ±10 % | |||
|
ИК температуры |
от -50 °С до +500 °С |
Д: ±3,4 °С |
CT-R (от 4 до 20 мА) |
ПЛК, SM 1231 |
±0,5 |
|
ИК абсолютного давления |
от 0 до 160 кПа |
Yди: ±1,3 % |
APC-2000 (от 4 до 20 мА) | ||
|
ИК объемного расхода газа1) |
от 0,16 до 212 м3/с |
6: ±5 % (при 0,03<V<0,1); 6: ±3,5 % (при 0,1<V<0,3); 6: ±2 % (при V>0,3) |
FLOWSIC 100 (Modbus TCP/IP) |
ПЛК, CM 1241 |
_ |
Продолжение таблицы 3
1) Скорость потока газа от 0,03 до 40 м/с, внутренний диаметр газохода в месте установки FLOWSIC 100 составляет 2600 мм.
Примечания:
1. Диапазоны измерений ИК массовой концентрации ЗВ приведены к нормальным условиям (температура 0 °С и абсолютное давление 101325 Па).
2. Принцип действия MCS 200 HW для определения всех компонентов (кроме кислорода) - ИК спектроскопия, для определения кислорода - циркониевый датчик.
3. Введены следующие обозначения: 6 - пределы допускаемой относительной погрешности; Yди — пределы допускаемой приведенной к разности между максимальным и минимальным значениями диапазона измерений погрешности; Д - пределы допускаемой абсолютной погрешности; V - скорость газового потока, м/с.
4. Минимальное и максимальное значения участка диапазона измерений ИК массовой концентрации ЗВ, в котором результаты измерений соответствуют обязательным метрологическим требованиям Постановления Правительства РФ от 16.11.2020 № 1847 (раздел 3, пункт 3.1.3), соответствуют Cmin и Cmax.
Cmax, мг/м3, соответствует верхнему пределу диапазона измерений ИК.
Cmin, мг/м3, рассчитывается по формуле:
C _ свпи^ Y Cmin = е ,
(1)
6
где СВПИ - верхний предел диапазона измерений ИК, мг/м3;
Y - пределы допускаемой приведенной к верхнему пределу диапазона измерений ИК погрешности, %;
6 - пределы допускаемой относительной погрешности, %, нормируемые в
Постановлении Правительства РФ от 16.11.2020 № 1847 (раздел 3, пункт 3.1.3).
|
Таблица 4 - Метрологические характеристики ИК показателей выб |
росов |
|
Наименование характеристики |
Значение |
|
Диапазон измерений разового выброса i-го ЗВ, г/с |
от Мн до MBj |
|
Диапазон измерений массового выброса i-го ЗВ, кг/ч |
от 3,6-Мн до 3,6<Мв! |
|
Диапазон измерений валового (годового) выброса i-го ЗВ, т/год |
от 31,536-Мн до 31,536-Мв |
|
Пределы допускаемой относительной погрешности измерений разовых, массовых и валовых (годовых) выбросов, % |
±50 |
Продолжение таблицы 4
Примечания:
1. Введены следующие обозначения: Мн - нижний предел диапазона измерений разового выброса i-го ЗВ, г/с; МВ - верхний предел диапазона измерений разового выброса i-го ЗВ, г/с.
2. Нижний предел диапазона измерений разового выброса i-го ЗВ, г/с, рассчитывается по
|
формуле: |
М = Cmini Q (1) 14 1000 ’ ( ) |
|
где Q -min |
минимальное значение объемного расхода газового потока, приведенного к нормальным условиям, м3/с. |
3. Верхний предел диапазона измерений разового выброса i-го ЗВ, г/с, рассчитывается по
|
формуле: |
М = Cmaxi Qmax, (2) в1 1000 ’ |
|
где Q - max |
- максимальное значение объемного расхода газового потока, приведенного к нормальным условиям, м3/с. |
Таблица 5 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры блока-контейнера, мм, не более: | |
|
- ширина |
2500 |
|
- высота |
3000 |
|
- глубина |
6000 |
|
Масса блока-контейнера, кг, не более |
7000 |
|
Условия эксплуатации: | |
|
- температура окружающей среды на технологической площадке, °С |
от -40 до +40 |
|
- температура окружающей среды в блоке-контейнере, °С |
от +15 до +25 |
|
- относительная влажность (без конденсации) на технологической | |
|
площадке, %, не более |
95 |
|
- относительная влажность (без конденсации) в блоке-контейнере, %, | |
|
не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Наработка до отказа, ч, не менее |
40000 |
|
Средний срок службы, лет |
15 |
Знак утверждения типа
наносится на маркировочную табличку методом лазерной гравировки и на титульные листы руководства по эксплуатации и паспорта типографским методом.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз |
|
Система автоматического мониторинга выбросов вредных (загрязняющих) веществ для установки 21-10/3MMOD-1004 |
_ |
1 |
|
Паспорт |
_ |
1 |
|
Руководство по эксплуатации |
_ |
1 |
Сведения о методах измерений
приведены в разделе 3 «Принцип действия» и приложении А «Методика (метод) измерений разовых, массовых и валовых (годовых выбросов)» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 19.11.2024 № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Росстандарта от 06.12.2019 № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10’1 - 1-107 Па»;
Приказ Росстандарта от 11.05.2022 № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Приказ Росстандарта от 31.12.2020 № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».
