Калибраторы давления малогабаритные AAL-3000
| Номер в ГРСИ РФ: | 97232-25 |
|---|---|
| Производитель / заявитель: | ООО "АЛМАЗ АВТОМАТИКА", г. Санкт-Петербург |
Калибраторы давления малогабаритные AAL-3000 (далее по тексту - калибраторы) предназначены для измерений избыточного давления, давления-разрежения, а также измерений силы постоянного тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97232-25 | ||||||
| Действует | по 17.12.2030 | ||||||
| Наименование | Калибраторы давления малогабаритные | ||||||
| Модель | AAL-3000 | ||||||
| Модификации |
AAL-3000/1 AAL-3000/2 |
||||||
| Приказы |
№2789 от
17.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | cb4adddc-1ae1-a848-ef1d-adb095c28dfe | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «АЛМАЗ АВТОМАТИКА», РОССИЯ, 194292, г. Санкт-Петербург, вн.тер.г. муниципальный округ Сергиевское, пер. 3-й Верхний, д. 9, к. 3, лит. А, помещ. 6-Н
Поверка
| Методика поверки / информация о поверке |
МП 435-215-2025 Государственная система обеспечения единства измерений. Калибраторы давления малогабаритные AAL-3000. Методика поверки
(с 17.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97232-25: Описание типа
2025-97232-25.pdf
|
Скачать | 145.6 КБ | |
|
97232-25: Методика поверки
МП 435-215-2025
2025-mp97232-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Калибраторы давления малогабаритные AAL-3000 (далее по тексту - калибраторы) предназначены для измерений избыточного давления, давления-разрежения, а также измерений силы постоянного тока.
Калибраторы могут применяться в качестве:
- рабочих эталонов 3-го и 4-го разрядов согласно государственной поверочной схеме для средств измерений избыточного давления до 4000 МПа, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 20.10.2022 № 2653;
- рабочих эталонов 2-го разряда согласно государственной поверочной схеме для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01.10.2018 № 2091.
Описание
Принцип действия калибратора в режиме измерений давления основан на преобразовании измеряемого давления, действующего на первичный измерительный преобразователь встроенного преобразователя давления, в цифровой сигнал, отображаемый в выбранных единицах давления на ЖК-дисплее калибратора.
В режиме измерений силы постоянного тока принцип работы калибратора основан на аналого-цифровом преобразовании измеряемых электрических сигналов и отображении измеренных значений на ЖК-дисплее калибратора.
Калибраторы имеют следующие модификации:
- AAL-3000/1 с встроенным ручным пневматическим насосом избыточного давления;
- AAL-3000/2 с встроенным ручным пневматическим насосом избыточного давления-разрежения.
Все модификации калибраторов имеют встроенный источник создания и точной регулировки давления.
Общий вид калибраторов представлен на рисунках 1 и 2.
На лицевой стороне корпуса калибраторов модификаций AAL-3000/1 и AAL-3000/2 расположены: ЖК-дисплей, клавиши управления.
На задней панели корпуса расположена маркировочная табличка и место нанесения пломбировки (рисунок 3).
На маркировочной табличке указывается:
- модификация калибратора;
- диапазон измерений давления;
- заводской номер калибратора.
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.
Пломбировка корпуса калибраторов осуществляется с помощью наклейки, которая разрушается при попытке вскрытия.
Нанесение знака поверки на корпус калибраторов не предусмотрено.
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Калибраторы имеют различные модели, отличающиеся видом измеряемого давления:
- ДИ - избыточное (модификация AAL-3000/1);
- ДИВ - избыточное давление-разрежение (модификация AAL-3000/2).

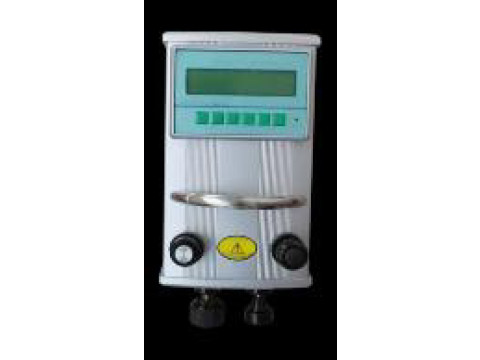

Рисунок 1 - Общий вид калибратора модификации AAL-3000/1
Рисунок 2 - Общий вид калибратора модификации AAL-3000/2

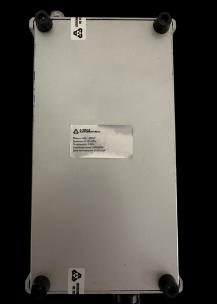

Рисунок 3 - Пример размещения маркировочной таблички и места пломбировки корпуса
Место нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) калибраторов является программа «Внутреннее ПО».
ПО калибраторов состоит из «Внутреннего ПО».
«Внутреннее ПО» устанавливается в постоянное запоминающее устройство калибраторов предприятием-изготовителем и не может быть изменено.
Уровень защиты ПО калибраторов от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Недокументированные возможности ПО калибраторов отсутствуют.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Внутреннее ПО |
|
Номер версии (идентификационный номер) ПО, не ниже |
Отсутствует |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Отсутствует |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Верхние пределы измерений, МПа: - избыточного давления - избыточного давления-разрежения |
от 0,16 до 2,5 от 0,004 до 2,5 |
|
Нижние пределы измерений, МПа: - избыточного давления - избыточного давления-разрежения |
0 от -0,004 до -0,1 |
|
Пределы допускаемой погрешности для избыточного давления приведенной к ВПИ1), % Пределы допускаемой погрешности для избыточного давления-разрежения приведенной к ДИ1), % |
±0,05; ±0,1 ±0,05; ±0,1 |
|
Диапазон измерений силы постоянного тока, мА |
от 0 до 20 |
|
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мА |
± (0,1 % ИВ + 0,001 мА) |
|
1 ) Нормированное значение указано в паспорте. П р и м е ч а н и я 1 ВПИ - верхний предел измерений. 2 ДИ - диапазон измерений. 3 ИВ - измеряемая величина. | |
Таблица 3 - Диапазоны измерений и пределы основной допускаемой приведенной погрешности
|
Вид давления |
Диапазон измерений, МПа |
Пределы допускаемой приведенной погрешности, %1) |
|
Избыточное давление |
от 0 до 0,16 |
±0,05; ±0,1 |
|
от 0 до 0,25 |
±0,05; ±0,1 | |
|
от 0 до 0,4 |
±0,05; ±0,1 | |
|
от 0 до 0,6 |
±0,05; ±0,1 | |
|
от 0 до 1,0 |
±0,05; ±0,1 | |
|
от 0 до 1,6 |
±0,05; ±0,1 | |
|
от 0 до 2,5 |
±0,05; ±0,1 | |
|
Давление-разрежение |
от -0,004 до 0,004 |
±0,1 |
|
от -0,006 до 0,006 |
±0,1 | |
|
от -0,01 до 0,010 |
±0,1 | |
|
от -0,016 до 0,016 |
±0,1 | |
|
от -0,025 до 0,025 |
±0,05; ±0,1 | |
|
от -0,06 до 0,06 |
±0,05; ±0,1 | |
|
от -0,1 до 0,16 |
±0,05; ±0,1 | |
|
от -0,1 до 0,25 |
±0,05; ±0,1 | |
|
от -0,1 до 0,4 |
±0,05; ±0,1 | |
|
от -0,1 до 0,6 |
±0,05; ±0,1 | |
|
от -0,1 до 1,0 |
±0,05; ±0,1 | |
|
от -0,1 до 1,6 |
±0,05; ±0,1 | |
|
от -0,1 до 2,5 |
±0,05; ±0,1 | |
|
1) Нормированное значение указано в паспорте. | ||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Встроенный источник питания постоянного тока: - напряжение питания, В - рабочий ток, мА |
24 ± 0,5 50 |
|
Питание прибора: - от встроенного блока аккумуляторов, В - от сетевого блока питания, В |
4,8-8 12 |
|
Габаритные размеры, мм, не более (диаметрхдлинахвысота) |
290x180x80 |
|
Масса, кг, не более |
2,5 |
|
Материал корпуса |
Нержавеющая сталь |
|
Рабочие условия измерений: - диапазон температуры окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +25 °С, %, не более - диапазон атмосферного давления, кПа |
от -10 до +50 90 от 84 до 106,7 |
Таблица 5 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
100000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Калибратор давления малогабаритный |
AAL-3000 |
1 |
|
Измерительные провода |
_ |
1 |
|
Адаптер переменного тока |
_ |
1 |
|
Руководство по эксплуатации |
РЭ 26.51.52-001-58274481-2024 |
1 |
|
Копия свидетельства об утверждении типа СИ |
_ |
1 |
Сведения о методах измерений
приведены в разделе 3 Руководства по эксплуатации РЭ 26.51.52-001-58274481-2024 «Калибраторы давления малогабаритные AAL-3000».
Нормативные документы
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20.10.2022 № 2653;
Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 01.10.2018 № 2091;
ТУ 26.51.52-001-58274481-2024 «Калибраторы давления малогабаритные AAL-3000. Технические условия».
