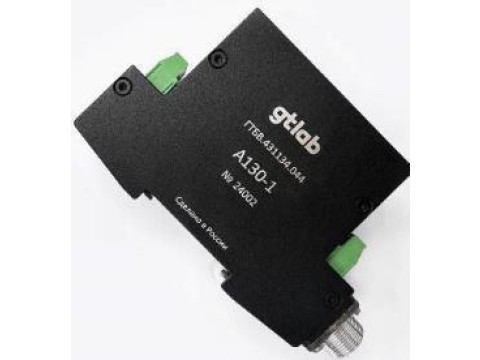

Формирователи сигнала A130-1
| Номер в ГРСИ РФ: | 97241-25 |
|---|---|
| Производитель / заявитель: | ООО "ГТЛаб", г. Саров Нижегородской обл. |
Формирователи сигнала A130-1 (далее - формирователи) предназначены для измерений сигналов заряда.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97241-25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 17.12.2030 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Формирователи сигнала | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | A130-1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№2789 от
17.12.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 2d7d9c8d-dc59-a3d3-cd41-55c2bf6ffba6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «ГТЛАБ», РОССИЯ, 607189, Нижегородская обл., г. Саров, ул. Шверника, д. 17Б, оф. 205
Поверка
| Методика поверки / информация о поверке |
МП А3009.0591-2025 Государственная система обеспечения единства измерений. Формирователи сигнала А130-1. Методика поверки
(с 17.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97241-25: Описание типа
2025-97241-25.pdf
|
Скачать | 172.8 КБ | |
|
97241-25: Методика поверки
МП А3009.0591-2025
2025-mp97241-25.pdf
|
Скачать | 344.5 КБ |
Описание типа
Назначение
Формирователи сигнала A130-1 (далее - формирователи) предназначены для измерений сигналов заряда.
Описание
Принцип действия формирователей основан на линейном преобразовании сигнала, поступающего от симметричных зарядовых первичных измерительных преобразователей, в пропорциональный низкоимпедансный сигнал напряжения.
Конструктивно формирователи представляют собой электронную схему, реализованную на печатной плате и установленную в металлическом корпусе. Корпус предназначен для крепления на DIN рейку.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится методом лазерной гравировки на корпус формирователя.

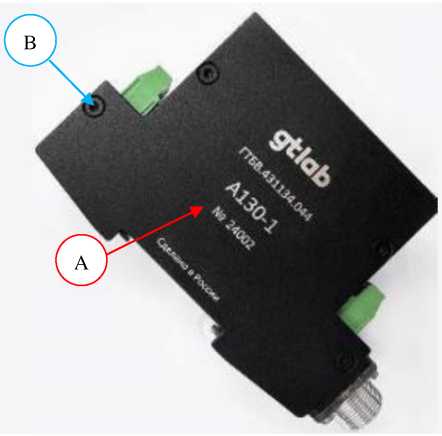

Общий вид формирователей приведен на рисунке 1, где А - место нанесения заводского номера, В - место нанесения пломбы этикетки.
Рисунок 1 - Внешний вид формирователей A130-1
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон входного заряда (пик), пКл, не менее |
от 5 до 10000 |
|
Коэффициент преобразования Кпр по заряду, мВ/пКл |
1 |
|
Пределы допускаемой основной относительной погрешности коэффициента преобразования на частоте 160 Гц, % |
±2 |
|
Рабочий диапазон частот с затуханием на границах -10 %, Гц |
от 2 до 22400 |
|
Неравномерность частотной характеристики в диапазоне частот от 6 до 6500 Гц, %, в пределах |
±5 |
|
Пределы допускаемой дополнительной относительной погрешности коэффициента преобразования в рабочем диапазоне температур, % |
±2 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон выходного сигнала (пик), В |
от 0 до 10 |
|
Напряжение питания постоянного тока, В |
от +20 до +30 |
|
Габаритные размеры (длинахглубинахвысота), мм, не более |
125x29x75 |
|
Масса, г, не более |
170 |
|
Нормальные условия измерений: - температура окружающего воздуха, °C - относительная влажность воздуха, % |
от +18 до +25 от 30 до 80 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха при температуре +20 °C, % |
от -40 до +85 от 30 до 80 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, ч, не менее |
50000 |
Знак утверждения типа
наносится на титульный лист паспорта ГТБВ.431134.044ПС и руководства по эксплуатации ГТБВ.431134.044РЭ типографским способом в левом верхнем углу.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Формирователь сигнала |
A130-1 |
1 шт. |
|
Формирователь сигнала A130-1. Паспорт |
ГТБВ.431134.044ПС |
1 шт. |
|
Формирователь сигнала A130-1. Руководство по эксплуатации |
ГТБВ.431134.044РЭ |
1 экз. на партию |
|
Комплект принадлежностей |
- |
по требованию |
Сведения о методах измерений
приведены в ГТБВ.431134.044РЭ, раздел 2 «Использование по назначению».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 18.08.2023 № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»;
ГТБВ.431134.044ТУ «Формирователь сигнала A130-1. Технические условия».
