Весы платформенные электронные ВПЭ
| Номер в ГРСИ РФ: | 97245-25 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | ООО "Завод весов", Беларусь, г.Молодечно |
Весы платформенные электронные ВПЭ (далее - весы) предназначены для определения массы различных грузов в режиме статического взвешивания.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 97245-25 |
| Действует | с 17.12.2025 по 29.07.2029 |
| Наименование | Весы платформенные электронные |
| Модель | ВПЭ |
| Приказы |
№2784 от
17.12.2025
— О признании результатов испытаний и утверждения типов средств измерений
|
| Идентификатор записи ФИФ ОЕИ | c293dda8-e001-5f7e-9586-0802626c67b1 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Завод весов", БЕЛАРУСЬ, 222310, Минская область, г. Молодечно, ул. Виленская, 201б
Поверка
| Методика поверки / информация о поверке |
ГОСТ OIMLR76-1-2011 Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
(с 17.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Организации, проводящие первичную поверку |
Республиканское унитарное предприятие "Белорусский государственный институт метрологии"
(БЕЛАРУСЬ)
|
Поверители
Скачать
|
97245-25: Описание типа
2025-97245-25.pdf
|
Скачать | 4.1 MБ | |
|
Свидетельство (сертификат)
2025-cr97245-25.pdf
|
Скачать | 359.3 КБ |
Описание типа
Назначение
Весы платформенные электронные ВПЭ (далее - весы) предназначены для определения массы различных грузов в режиме статического взвешивания.
Область применения: торговля, топливно-энергетический комплекс, сельское хозяйство, машиностроительная и другие отрасли промышленности.
Описание
Конструктивно весы состоят из грузоприемного устройства, укомплектованного тензометрическими датчиками типа: SQB, SQC или UDB, UDA отличающихся габаритными размерами и расположением выходов сигнальных кабелей, производства «Keii Sensing Technology (Nigbo) Co., Ltd» (Китай), терминала XK3118T1, производства «Keii Sensing Technology (Nigbo) Co., Ltd» (Китай) или MI, производства ООО «МАС-центр» (Российская Федерация).
Принцип работы весов основан на преобразовании механического воздействия силы тяжести взвешиваемого груза на силоизмерительные тензометрические датчики в электрический сигнал. Электрический сигнал, величина которого пропорциональна массе взвешиваемого груза, поступает на терминал. Терминал производит преобразование сигналов тензодатчиков и индицирует массу взвешиваемого груза на цифровом табло.
Терминал имеет интерфейс RS232, через который информация о массе груза может быть передана на внешние устройства.
Весы выпускают в различных модификациях, отличающихся друг от друга максимальными нагрузками, габаритными размерами, а также исполнением грузоприёмного устройства.
Структура условного обозначения весов:
ВПЭ-Х1-Х2-Х3
где ВПЭ - тип весов;
Xi - максимальная нагрузка;
Хг - тип грузоприёмного устройства;
Хз-тип системы передвижения (при наличии);
В зависимости от максимальной нагрузки Мах изготавливают в следующих модификациях:
ВПЭ-30 - весы с наибольшим пределом взвешивания 30 кг;
ВПЭ-60 - весы с наибольшим пределом взвешивания 60 кг;
ВПЭ-100 - весы с наибольшим пределом взвешивания 100 кг;
ВПЭ-150 - весы с наибольшим пределом взвешивания 150 кг;
ВПЭ-300 - весы с наибольшим пределом взвешивания 300 кг;
ВПЭ-500 - весы с наибольшим пределом взвешивания 500 кг;
ВПЭ-600 - весы с наибольшим пределом взвешивания 600 кг;
ВПЭ-1000 - весы с наибольшим пределом взвешивания 1000 кг;
ВПЭ-2000 - вехгы^ наибольщ^! пределом взвешивания 2000 кг;
J.«*'! Главный инженер
КОПИЯ ВЕРНА
<. pl ■
iLa ппийр*'' ООО «Завод вере®» .
ВПЭ-3000 - весы с наибольшим пределом взвешивания 3000 кг;
ВПЭ-5000 - весы с наибольшим пределом взвешивания 5000 кг;
ВПЭ-6000 - весы с наибольшим пределом взвешивания 6000 кг;
ВПЭ-10000- весы с наибольшим пределом взвешивания 10000 кг;
ВПЭ-15000- весы с наибольшим пределом взвешивания 15000 кг;
ВПЭ-20000- весы с наибольшим пределом взвешивания 20000 кг.
В зависимости от типа грузоприёмного устройства весы изготавливают в следующих модификациях:
А - паллетные;
Б - стержневые;
Н - настольные;
П - платформенные;
В - врезные;
С - специальные;
К - «Классик» с нижним расположением тензодатчиков;
КС - «Классик» с нижним расположением тензодатчиков и функцией фиксации животного;
Ф - «Фермер» с верхним расположение тензодатчиков.
ВТ - «Весы-Тележка».
В зависимости от типа системы передвижения весы изготавливают в следующих модификациях:
2К - система передвижения на двух колесах (может доукомплектовываться дышлом для сцепки);
4К - система передвижения на четырех колесах;
Т - с модулем для перемещения на навесном устройстве трактора.
Фотографии общего вида средств измерений приведены в приложении 1.

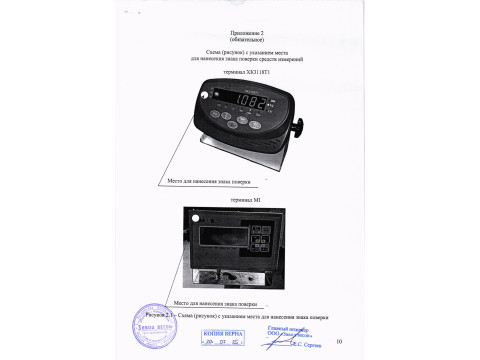

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

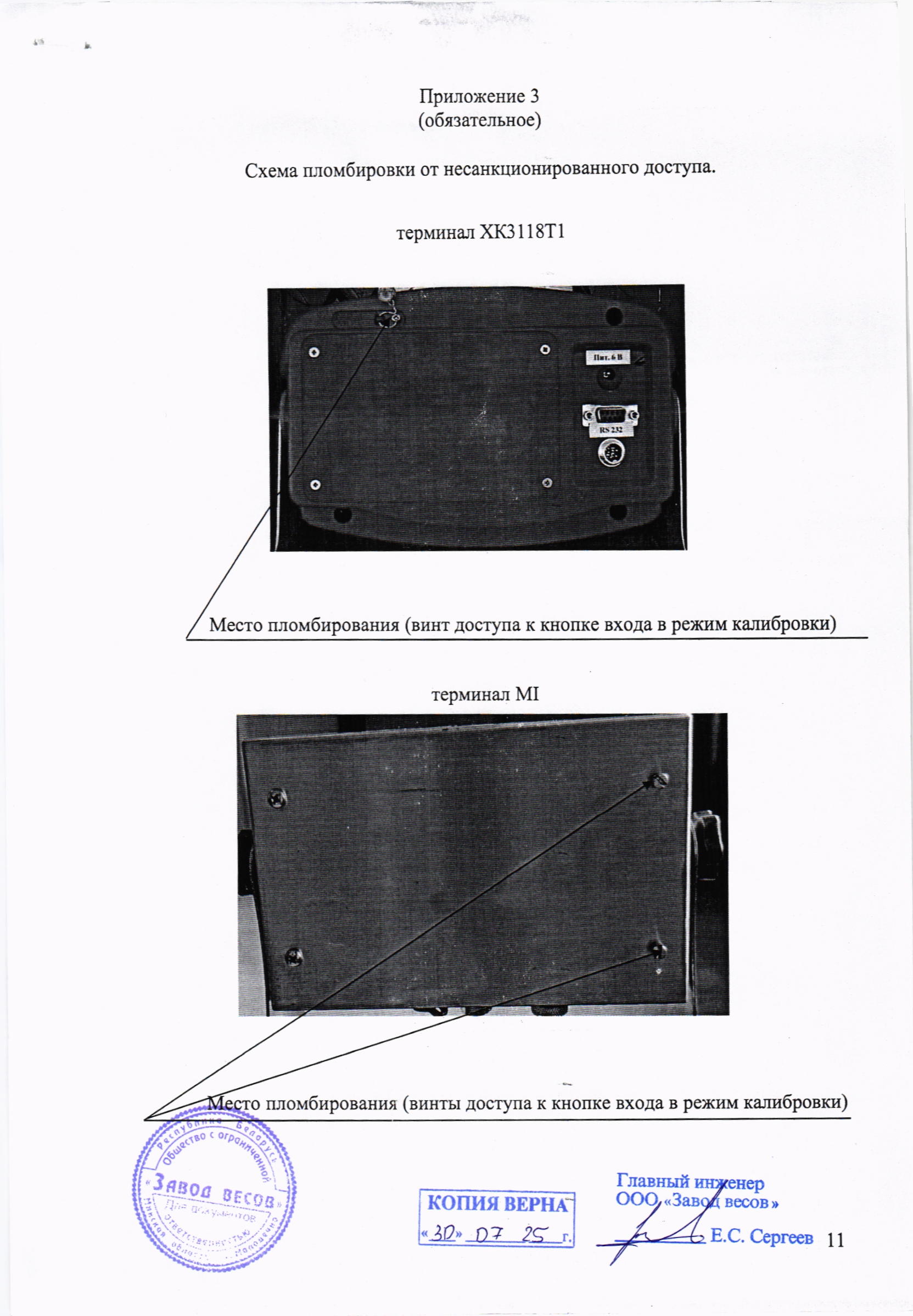

Схема пломбировки от несанкционированного доступа приведена в приложении 3.
Обязательные метрологические требования: Класс точности, по ГОСТ OIML R76-1 Диапазон выборки массы тары, кг весы с терминалом ХКЗ118Т1 весы с терминалом MI
средний (III)
от Min до Мах
от 1 до Мах,
а также представлены в таблицах 1-2.
Главный инжен
ООО «Завод
Таблица 1
|
Обозначение весов |
Максимальная нагрузка Мах, кг |
Минимальная нагрузка Min, кг |
Действительная цена деления, d, поверочный интервал е, кг |
Число поверочных интервалов п |
|
1 |
2 |
3 |
4 |
5 |
|
ВПЭ-ЗО-Х2-Х3 |
30 |
0,2 |
0,01 |
3000 |
|
ВДЭ-6^Х2-Хз |
60 |
0,4 |
0,02 |
3000 |
|
ВПЭ-ЮО-Хг-Хз |
100 |
1,0 |
0,05 |
2000 |
|
ВПЭ-150^^, |
150 |
1,0 |
0,05 |
3000 |
।КОПИЯ ВЕРНА
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
|
ВПЭ-ЗОО-Хз-Хз |
300 |
2,0 |
0,10 |
3000 |
|
ВПЭ-5ОО-Х2-Х3 |
500 |
4,0 |
0,20 |
2500 |
|
ВПЭ-600-Х2-Хз |
600 |
4,0 |
0,20 |
3000 |
|
ВПЭ-1000-Хг-Хз |
1000 |
10,0 |
0,50 |
2000 |
|
ВПЭ-2000-Х2-Хз |
2000 |
20,0 |
1,00 |
2000 |
|
ВПЭ-ЗООО-Х2-Х3 |
3000 |
20,0 |
1,00 |
3000 |
|
ВПЭ-5000-Хг-Хз |
5000 |
40,0 |
2,00 |
2500 |
|
ВПЭ-6ООО-Х2-Х3 |
6000 |
40,0 |
2,00 |
3000 |
|
ВПЭ-10000-Х2-Хз |
10000 |
100,0 |
5,00 |
2000 |
|
ВПЭ-15000-Хг-Хз |
15000 |
100,0 |
5,00 |
3000 |
|
ВПЭ-20000-Х2-Хз |
20000 |
200,0 |
10,00 |
2000 |
Таблица 2 - Пределы допускаемой погрешности
|
Обозначение весов |
Интервалы взвешивания, кг |
Пределы допускаемой погрешности (тре) при поверке, кг |
|
1 |
2 |
3 |
|
ВПЭ-ЗО-Х2-Х3 |
от 0,2 до 5,0 включ. |
±0,005 |
|
св. 5,0 до 20,0 включ. |
±0,010 | |
|
св. 20,0 |
±0,015 | |
|
ВПЭ-6О-Х2-Х3 |
от 0,4 до 10,0 включ. |
±0,01 |
|
св. 10,0 до 40,0 включ. |
±0,02 | |
|
св. 40,0 |
±0,03 | |
|
ВПЭ-ЮО-Х2-Х3 |
от 1 до 25 включ. |
±0,025 |
|
св. 25 |
±0,050 | |
|
ВПЭ-150-Хг-Хз |
от 1 до 25 включ. |
±0,025 |
|
св. 25 до 100 включ. |
±0,050 | |
|
св. 100 |
±0,075 | |
|
ВПЭ-ЗОО-Х2-Х3 |
от 2 до 50 включ. |
±0,05 |
|
св. 50 до 200 включ. |
±0,10 | |
|
св. 200 |
±0,15 | |
|
ВПЭ-500-Хг-Хз |
от 4 до 100 включ. |
±0,1 |
|
св. 100 до 400 включ. |
±0,2 | |
|
св. 400 |
±0,3 | |
|
ВПЭ-6ОО-Х2-Х3 |
от 4 до 100 включ. |
±0,1 |
|
св. 100 до 400 включ. |
±0,2 | |
|
св. 400 |
±0,3 | |
|
ВПЭ-1000-Х2-Хз |
от 10 до 250 включ. |
±0,25 |
|
св. 250 |
±0,50 | |
|
ВПЭ-2ООО-Х2-Х3 |
от 20 до 500 включ. |
±0,5 |
|
св. 500 |
±1,0 | |
|
ВПО-^ООО-Хг-Хз -- |
от 20 до 500 включ. |
±0,5 |
|
св. 500 до 2000 включ. |
±1,0 | |
|
св. 2000______________________ |
±1,5 |
Продолжение таблицы 2
|
1 |
2 |
3 |
|
ВПЭ-5000-Хг-Хз |
от 40 до 1000 включ. |
±1,0 |
|
св. 1000 до 4000 включ. |
±2,0 | |
|
св. 4000 |
±3,0 | |
|
ВПЭ-6000-Х2-Хз |
от 40 до 1000 включ. |
±1,0 |
|
св. 1000 до 4000 включ. |
±2,0 | |
|
св. 4000 |
±3,0 | |
|
ВПЭ-1ОООО-Х2-Х3 |
от 100 до 2500 включ. |
±2,5 |
|
св. 2500 |
±5,0 | |
|
ВПЭ-15000-Хг-Хз |
от 100 до 2500 включ. |
±2,5 |
|
св. 2500 до 10000 включ. |
±5,0 | |
|
св. 10000 |
±7,5 | |
|
ВПЭ-20000-Х2-Хз |
от 200 до 5000 включ. |
±5,0 |
|
св. 5000 |
±10,0 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблицах 3 и 4.
Таблица 4
|
Наименование, единица измерения |
Значение |
|
1 |
2 |
|
Напряжение питания от сети переменного тока: номинальное напряжение переменного тока, В номинальная частота, Гц напряжение писания, В, не более |
230 50 6 |
Таблица 3
|
Обозначение весов |
Габаритные размеры, мм, не более |
Масса, кг, не более |
|
ВПЭ-ЗО-Х2-Х3 |
3000x3000x2500 |
20000 |
|
ВПЭ-6О-Х2-Х3 |
3000x3000x2500 | |
|
ВПЭ-ЮО-Х2-Х3 |
3000x3000x2500 | |
|
ВПЭ-150-Хг-Хз |
3000x3000x2500 | |
|
ВПЭ-ЗОО-Х2-Х3 |
3000x3000x2500 | |
|
ВПЭ-500-Хг-Хз |
8000x8000x4000 | |
|
ВПЭ-6ОО-Х2-Х3 |
8000x8000x4000 | |
|
ВПЭ-ЮОО-Х2-Х3 |
8000x8000x4000 | |
|
ВПЭ-2000-Хг-Хз |
8000x8000x4000 | |
|
ВПЭ-ЗООО-Х2-Х3 |
12000x12000x5000 | |
|
ВПЭ-5000-Хг-Хз |
12000x12000x5000 | |
|
ВПЭ-6ООО-Х2-Х3 |
12000x12000x5000 | |
|
ВПЭ-10000-Хг-Хз |
12000x12000x5000 | |
|
ВПЭ-15000-Хг-Хз |
12000x12000x5000 | |
|
ВПЭ-20000-Хг-Хз |
12000x12000x5000 |
Продолжение таблицы 4
|
1 |
2 |
|
Потребляемая мощность весов, В А, не более |
15 |
|
Условия эксплуатации: диапазон температуры окружающего воздуха, °C: грузоприемное устройство; терминал MI терминал ХКЗ118Т1 верхнее значение относительной влажности окружающего воздуха при температуре 35 °C и более низких температурах без конденсации влаги, % |
от минус 10 до плюс 40 от минус 10 до плюс 40 от 0 до 40 не более 85 |
|
Диапазон температуры окружающего воздуха при транспортировании и хранении, °C |
от минус 50 до плюс 50 |
Комплектность
Таблица 5
|
Наименование |
Количество |
|
Грузоприемная платформа в сборе с тензодатчиками |
1 |
|
Терминал (ХК3118Т1, MI) |
1 |
Программное обеспечение |
1 |
|
Руководство по эксплуатации. Паспорт |
1 |
|
Колёсные опоры (комплект)** |
1 |
|
Компьютер* * |
1 |
|
Оборудование для автоматизации** |
1 |
|
* Версия в зависимости от терминала (ХК3118Т1, MI) ** Предоставляется по отдельному заказу | |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на табличку, закрепленную на терминале, и на титульный лист «Руководство по эксплуатации. Паспорт».
Поверка осуществляется по ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (приложение ДА).
Сведения о методах измерений
Технические нормативные правовые акты и технические документы устанавливающие:
требования к типу средств измерений:
ТУ BY 692010812.007-2024 «Весы платформенные электронные ВПЭ. Технические условия»;
ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерсни££г^В$сы неавтоматического действия. Часть 1. Метрологические и техн!0е^йё7^)ебования. Испытания»;
технический регламент Таможенного союза «О безопасности низковольтного технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);
|
оборудования» (ТР-ТС 004/2011); --- Jdf КО ПИ Я ВЕРНА «30, D7 2S г ----------- ------ --- ■ |
Главный инжерер 00(^8авод<6есов» 5 —У&С Сергеев |
методику поверки:
ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (приложение ДА).
Перечень средств поверки: представлен в таблице 6.
Таблица 6
________________________Наименование и тип средств поверки________________________ Гири класса точности Mi по ГОСТ OIML R 111-1-2009 «Гири классов Ei, Ег, Fi, F2, Mi, М1-2, М2, М2.3 и Мз. Метрологические и технические требования».
Идентификация программного обеспечения: представлена в таблице 7. Таблица 7
|
Обозначение показывающего устройства (терминала) |
Номер версии (идентификационный номер) программного обеспечения |
|
ХК3118Т1 |
U3.4;U01;U02 |
|
MI |
100911 |
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: весы платформенные электронные ВПЭ соответствуют требованиям ТУ BY 692010812.007-2024, ГОСТ OIML R 76-1-2011, ТР ТС 020/2011, ТР ТС 004/2011.
