Машины резонансные высокочастотные PWS-GP
| Номер в ГРСИ РФ: | 97246-25 |
|---|---|
| Производитель / заявитель: | Jinan Chengyu Test Equipment Co., LTD, КИТАЙ |
Машины резонансные высокочастотные PWS-GP (далее - машины) для проведения испытаний на усталость металлических материалов при растяжении - сжатии с частотой нагружения до 450 Гц.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97246-25 | |||||||||
| Действует | по 22.12.2030 | |||||||||
| Наименование | Машины резонансные высокочастотные | |||||||||
| Модель | PWS-GP | |||||||||
| Модификации |
PWS-1GP PWS-5GP PWS-10GP PWS-20GP PWS-25GP PWS-50GP PWS-100GP PWS-200GP PWS-250GP PWS-300GP PWS-400GP PWS-500GP |
|||||||||
| Приказы |
№2820 от
22.12.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 96615483-dbf2-421f-adc6-bcbfa18cf533 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Jinan Chengyu Test Equipment Co., LTD, КИТАЙ, 518, Dali Industrial Park, Yuqinghu Street, Huaiyin District, Jinan City, Shandong Province
Поверка
| Методика поверки / информация о поверке |
МП-861-2025 Государственная система обеспечения единства измерений. Машины резонансные высокочастотные PWS-GP. Методика поверки
(с 22.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 11.01.2026 |
Поверители
Скачать
|
97246-25: Описание типа
2025-97246-25.pdf
|
Скачать | 141.8 КБ | |
|
97246-25: Методика поверки
МП-861-2025
2025-mp97246-25.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Машины резонансные высокочастотные PWS-GP (далее - машины) для проведения испытаний на усталость металлических материалов при растяжении - сжатии с частотой нагружения до 450 Гц.
Описание
Машины резонансные высокочастотные PWS-GP представляет собой универсальную испытательную систему с электромагнитной системой возбуждения для проведения испытаний на усталостною прочность под управлением микрокомпьютера.
Машина может быть оснащена гидравлическими захватами образцов, а также различными специальными приспособлениями для проведения испытаний на трёх и четырех точечный изгиб, испытаний листового металла, испытаний на трещиностойкость и пр.
К основным элементам конструкции машины относятся: силовая рама, подвижная траверса, две направляющие колонны, основание и амортизирующие пружины. Эффект нагружения достигается с помощью работы серводвигателя, двумя парами шаро-винтовых передач и дуговой пружиной. С помощью подвижной траверсы можно регулировать пространство для проведения испытания. Система возбуждения знакопеременной нагрузки состоит из электромагнита, якоря, дуговой пружины и набора грузов. Сам образец вместе с грузами и дугообразной пружиной образуют единую колебательную систему с рычажными массами. Когда частота сигнала возбуждения электромагнита совпадает с собственной частотой колебаний системы, система входит в резонанс.
Электрический сигнал с датчиков силы и перемещения через соединительный кабель передается в электронный блок управления, а оттуда в персональный компьютер (далее - ПК). Управление работой машины, обработка и анализ результатов измерений осуществляется программным обеспечением (далее - ПО), установленным на ПК.
Машины выпускаются в следующих модификациях:
PWS-1GP, PWS-5GP, PWS-10GP, PWS-20GP, PWS-25GP, PWS-50GP, PWS-100GP, PWS-200GP, PWS-250GP, PWS-300GP, PWS-400GP, PWS-500GP.
Модификации машин имеют обозначения PWS-Х GP, где:
PWS- GP - наименование типа машин;
X - цифровой индекс, соответствующий верхнему пределу измерений силы, кН, (может принимать значения 1, 5, 10, 20, 25, 50, 100, 200, 250, 300, 400, 500).
Серийный номер в виде буквенно-цифрового обозначения, состоящий из букв латинского алфавита и арабских цифр, наносится на маркировочную табличку печатным методом, прикрепленную на боковую сторону нагружающего устройства и на боковую сторону шкафа управления машины. Также маркировочная табличка содержит информацию о модификации, годе изготовления, знаке утверждения типа и стране производства.
Цветовое исполнение машин может меняться по требованию заказчика или по решению изготовителя.
Нанесение знака поверки на машины не предусмотрено.

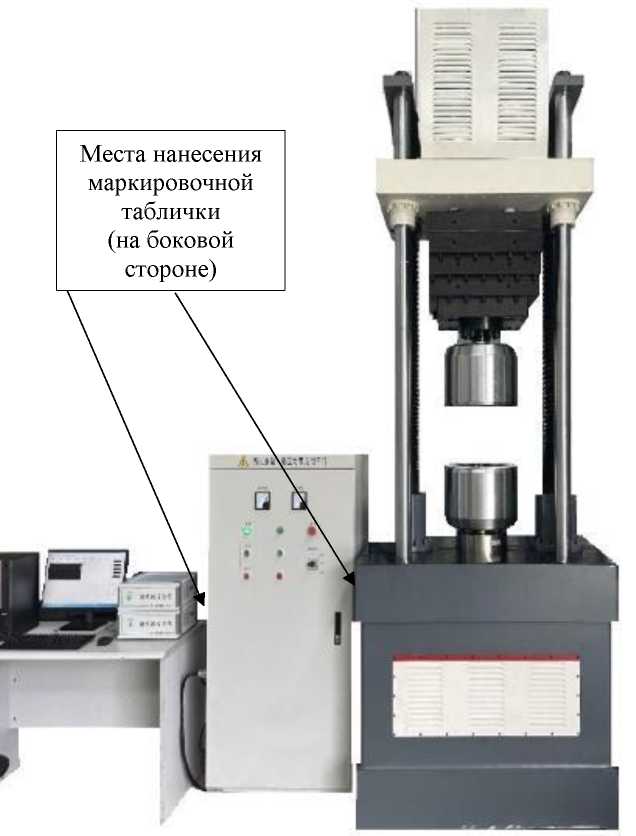

Пломбирование машин не предусмотрено. Доступ к внутренним частям машин доступен только при помощи специального инструмента. Общий вид машин представлен на рисунке 1.

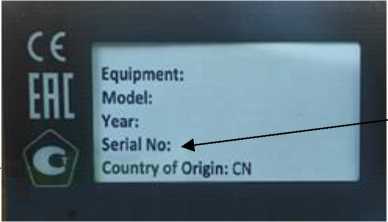

Общий вид маркировочной таблички представлен на рисунке 2.
Места нанесения маркировочной таблички (на боковой стороне)

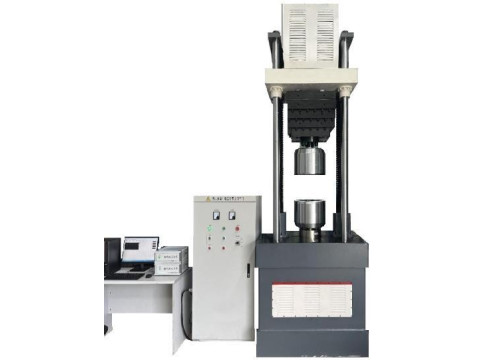

Рисунок 1- Общий вид машин PWS-GP
Место нанесения знака
утверждения типа
Рисунок 2- Общий вид маркировочной таблички
Место нанесения серийного номера
Программное обеспечение
Программное обеспечение, устанавливаемое на ПК, является метрологически значимым и предназначено для управления машиной, сбора информации от датчиков силоизмерительных и датчика перемещения траверсы, обработки результатов испытаний, их отображения и вывода.
Доступ к ПО ограничен паролями. Уровень защиты ПО от преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ResoLab |
|
Номер версии (идентификационный номер ПО), не ниже |
v1.0 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Модификация |
Диапазон измерений силы, кН |
|
PWS-1GP |
от 0,01 до 1 |
|
PWS-5GP |
от 0,05 до 5 |
|
PWS-10GP |
от 0,1 до 10 |
|
PWS-20GP |
от 0,2 до 20 |
|
PWS-25GP |
от 0,25 до 25 |
|
PWS-50GP |
от 0,5 до 50 |
|
PWS-100GP |
от 1 до 100 |
|
PWS-200GP |
от 2 до 200 |
|
PWS-250GP |
от 2,5 до 250 |
|
PWS-300GP |
от 3 до 300 |
|
PWS-400GP |
от 4 до 400 |
|
PWS-500GP |
от 5 до 500 |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений силы, % |
±0,5 |
|
Диапазон измерений перемещений активного захвата*, мм |
от 0 до 1200 |
|
Пределы допускаемой погрешности измерений перемещений активного захвата (траверсы): - в диапазоне от 0 до 5 мм включ., мкм - в диапазоне св. 5 до 1200 мм, % |
±25 ±0,5 |
|
* конкретное значение указывается в паспорте | |
Таблица 4 - Технические характеристики
|
Модификация |
Масса, кг, не более |
Габаритные размеры, мм, не более |
Потребляемая мощность, кВт, не более | ||
|
Длина |
Ширина |
Высота | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
PWS-1GP |
240 |
300 |
520 |
1530 |
1 |
|
PWS-5GP |
240 |
300 |
520 |
1530 |
1 |
|
PWS-10GP |
600 |
350 |
620 |
1823 |
1 |
|
PWS-20GP |
600 |
350 |
620 |
1823 |
1 |
|
PWS-25GP |
600 |
350 |
620 |
1823 |
1 |
|
PWS-50GP |
2200 |
520 |
970 |
2676 |
2 |
П Продолжение таблицы 4
|
PWS-100GP |
2200 |
520 |
970 |
2676 |
2 |
|
PWS-200GP |
3500 |
670 |
1098 |
2908 |
4 |
|
PWS-250GP |
4100 |
670 |
1098 |
2908 |
4 |
|
PWS-300GP |
6500 |
1000 |
1460 |
3300 |
8 |
|
PWS-400GP |
8000 |
1000 |
1460 |
3300 |
8 |
|
PWS-500GP |
8900 |
1000 |
1460 |
3300 |
8 |
Таблица 5 - Технические характеристики
|
Модификация |
Масса шкафа управления, кг, не более |
Габаритные размеры шкафа управления, мм, не более | ||
|
Длина |
Ширина |
Высота | ||
|
PWS-1GP |
125 |
420 |
700 |
1350 |
|
PWS-5GP |
125 |
420 |
700 |
1350 |
|
PWS-10GP |
125 |
420 |
700 |
1350 |
|
PWS-20GP |
125 |
420 |
700 |
1350 |
|
PWS-25GP |
125 |
420 |
700 |
1350 |
|
PWS-50GP |
125 |
420 |
700 |
1350 |
|
PWS-100GP |
125 |
420 |
700 |
1350 |
|
PWS-200GP |
150 |
630 |
900 |
1680 |
|
PWS-250GP |
150 |
630 |
900 |
1680 |
|
PWS-300GP |
150 |
630 |
900 |
1680 |
|
PWS-400GP |
150 |
630 |
900 |
1680 |
|
PWS-500GP |
150 |
630 |
900 |
1680 |
Таблица 6 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры питания электрической сети переменного тока: - напряжение, В - частота, Гц |
220±10% от 50 до 60 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от + 15 до + 35 от 10 до 80 |
|
Диапазон измерений перемещений активного захвата в режиме резонанса, мм |
±3 |
|
Диапазон скоростей подвижной траверсы для модификаций PWS-1GP, PWS-5GP, PWS-10GP, PWS-20GP, PWS-25GP, PWS-50GP, PWS-100GP, мм/мин |
от 0,001 до 500 |
|
Диапазон скоростей подвижной траверсы для модификаций PWS-200GP, PWS-250GP, PWS-300GP, PWS-400GP, PWS-500GP, мм/мин |
от 0,001 до 250 |
|
Частотный диапазон для модификаций PWS-1GP, PWS-5GP, PWS-10GP, PWS-20GP, PWS-25GP, PWS-50GP, PWS-100GP, Гц |
от 50 до 450 |
|
Частотный диапазон для модификаций PWS-200GP, PWS-250GP, PWS-300GP, PWS-400GP, PWS-500GP, Гц |
от 50 до 350 |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
30 |
Знак утверждения типа
наносится на маркировочные таблички типографским способом.
Комплектность
Таблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Машина резонансная высокочастотная PWS-GP |
В зависимости от модификации |
1 шт. |
|
Шкаф управления |
- |
1 шт. |
|
Захваты для испытания резьбовых цилиндрических образцов, образцов с головками и плоских образцов |
- |
1 шт. |
|
Приспособление для испытания образцов на 3х точечный изгиб |
- |
1 комплект |
|
Контроллер управления |
- |
1 шт. |
|
Технический паспорт |
В зависимости от модификации |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе № 5 «Использование программного обеспечения» документа «Машины резонансная высокочастотная PWS-GP Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;
«Машины резонансные высокочастотные PWS-GP» Стандарт предприятия.
