Скобы с отсчетным устройством Miyamotometrology
| Номер в ГРСИ РФ: | 97248-25 |
|---|---|
| Категория: | Скобы |
| Производитель / заявитель: | ООО «ИНСТРУМЕНТ», г. Нижний Новгород |
Скобы с отсчетным устройством Miyamotometrology (далее по тексту скобы) предназначены для измерений наружных линейных размеров деталей относительным методом.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97248-25 | |||||||||||||||||||||
| Действует | по 22.12.2030 | |||||||||||||||||||||
| Наименование | Скобы с отсчетным устройством | |||||||||||||||||||||
| Модель | Miyamotometrology | |||||||||||||||||||||
| Модификации |
7511-25 7511-50 7511-75 7511-100 7512-25 7512-50 7512-75 7512-100 7512-125 7512-150 7512-175 7512-200 7512-225 7512-250 7512-275 7512-300 |
|||||||||||||||||||||
| Приказы |
№2820 от
22.12.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 3f176628-fb17-3aca-4c5f-d4d0b367e15b | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
ООО «ИНСТРУМЕНТ», РОССИЯ, No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129
Поверка
| Методика поверки / информация о поверке |
МП СГ-56-2025 Государственная система обеспечения единства измерений. Скобы с отсчетным устройством Miyamotometrology. Методика поверки
(с 22.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 11.01.2026 |
Поверители
Скачать
|
97248-25: Описание типа
2025-97248-25.pdf
|
Скачать | 275.9 КБ | |
|
97248-25: Методика поверки
МП СГ-56-2025
2025-mp97248-25.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Скобы с отсчетным устройством Miyamotometrology (далее по тексту скобы) предназначены для измерений наружных линейных размеров деталей относительным методом.
Описание
Принцип действия основан на измерении разности показаний по отсчетному устройству между начальным (нулевым) показанием и показанием при установке измеряемой детали. Начальный (нулевой) отсчет осуществляется по мерам длины концевым плоскопараллельным, устанавливаемым между измерительными поверхностями скобы.
Скобы состоят из корпуса, встроенного или устанавливаемого отсчетного устройства, переставной пятки со стопорным устройством, подвижной пятки, механизма отвода подвижной пятки (для модели 7511), теплоизоляционных накладок, а также могут быть оснащены регулируемым упором и указателями пределов допуска.
Переставная пятка представляет собой микропару и перемещается вдоль линии измерения при помощи специальной гайки. Подвижная пятка под действием измерительного усилия также перемещается вдоль линии измерения. Величина этого перемещения измеряется с помощью отсчетного устройства.
Скобы изготавливаются следующих моделей:
- 7511 - рычажные, со встроенным в корпус отсчетным устройством, со степенью защиты IP54;
- 7512 - индикаторные, предназначенные для работы с индикаторами часового типа и цифровыми индикаторами с дискретностью 0,01 мм или 0,001 мм.
Скобы модели 7511 выпускаются в следующих модификациях: 7511-25, 7511-50, 751175, 7511-100.
Скобы модели 7512 выпускаются в следующих модификациях: 7512-25, 7512-50, 751275, 7512-100, 7512-125, 7512-150, 7512-175, 7512-200, 7512-225, 7512-250, 7512-275, 7512-300.
Скобы отличаются между собой внешним видом, метрологическими и техническими характеристиками.
Модель указана на футляре, в обозначении модификации значимыми считать первые четыре цифры до знака «дефис», которые указывают на модель скобы.
Товарный знак наносится на отсчетное устройство и/ или пластиковый
шильдик и/ или теплоизоляционную накладку краской или лазерной маркировкой и на паспорт скоб типографским методом.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на теплоизоляционную накладку и/ или отсчетное устройство краской или лазерной маркировкой в местах, указанных на рисунке 6.
Общий вид скоб указан на рисунках 1 - 4.
Общий вид отсчетных устройств для скоб модели 7512 указан на рисунке 5.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование скоб от несанкционированного доступа не предусмотрено.

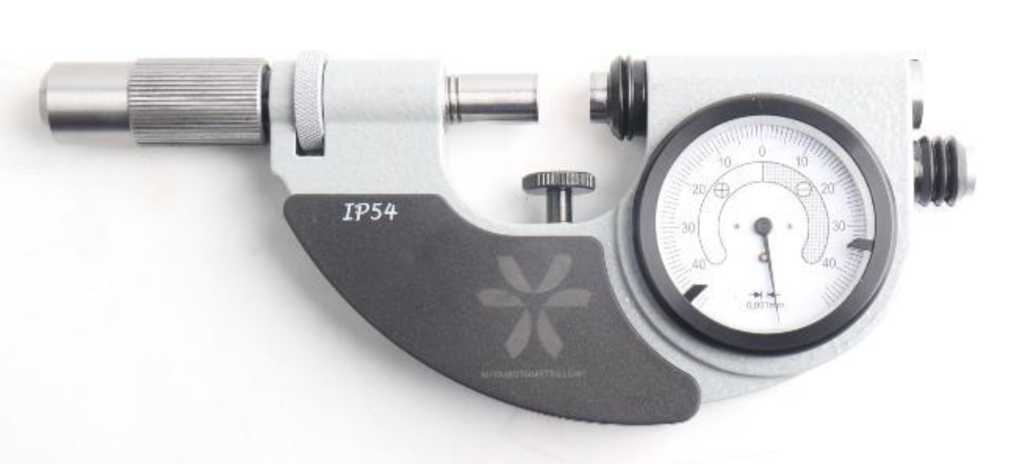

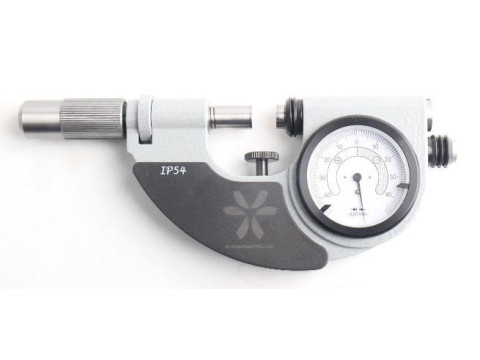

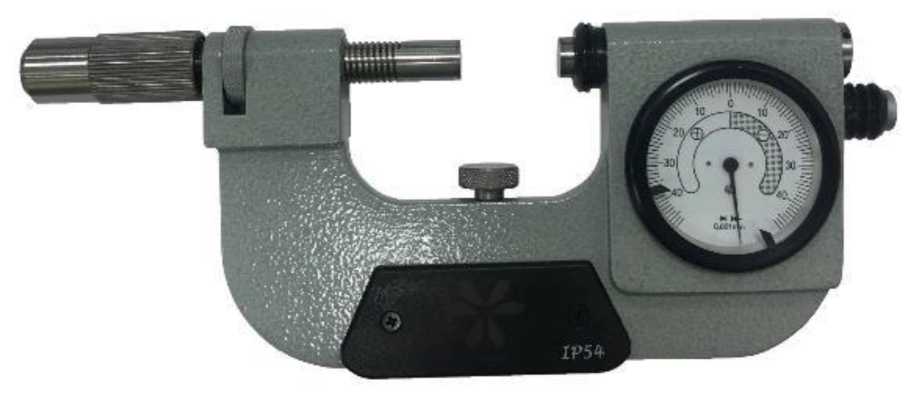

Рисунок 1 - Общий вид скоб модели 7511, модификации 7511-25
Рисунок 2 - Общий вид скоб модели 7511, модификаций 7511-50, 7511-75, 7511-100

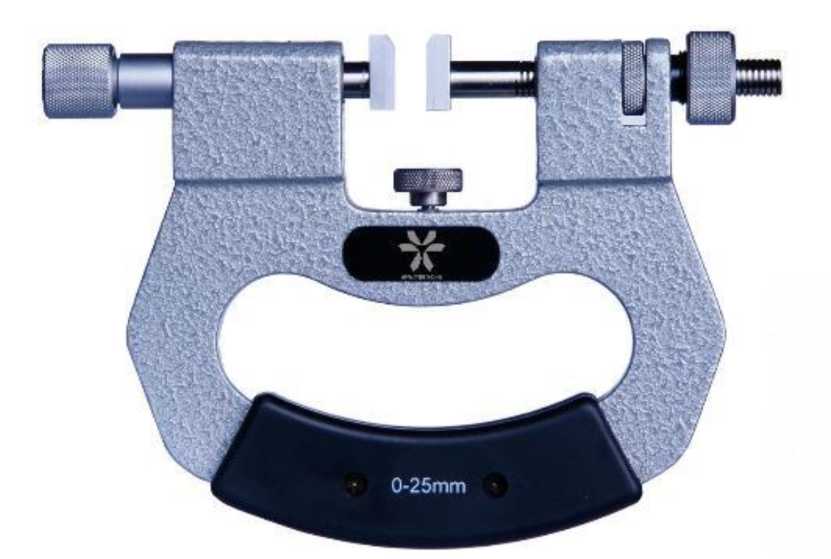

Рисунок 3 - Общий вид скоб модели 7512 (без установленного отсчетного устройства), модификации 7512-25

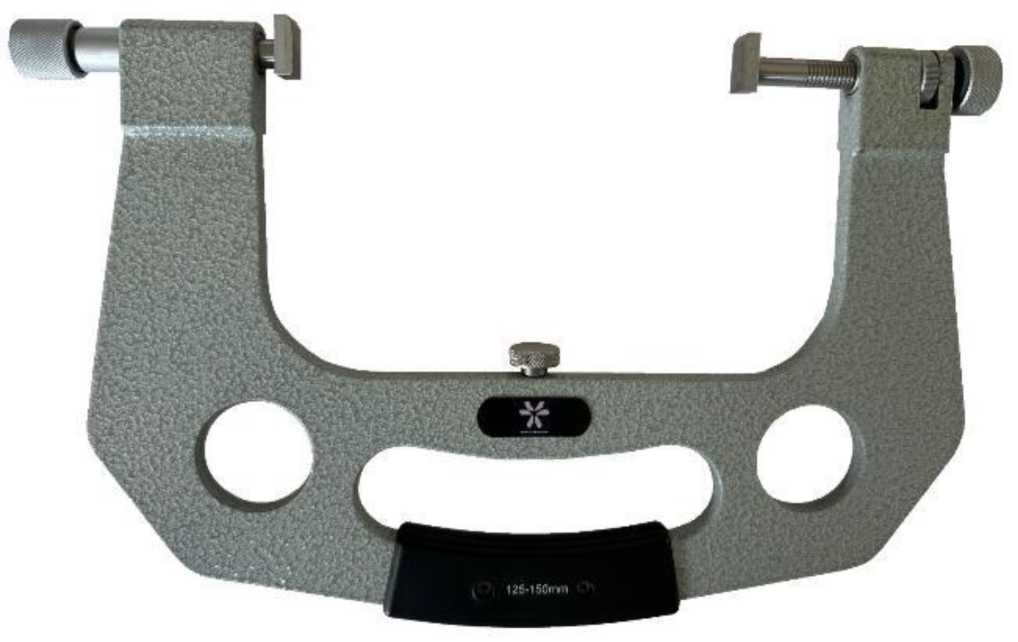

Рисунок 4 - Общий вид скоб модели 7512 (без установленного отсчетного устройства), модификаций 7512-50, 7512-75, 7512-100, 7512-125, 7512-150, 7512-175, 7512-200, 7512-225, 7512-250, 7512-275, 7512-300

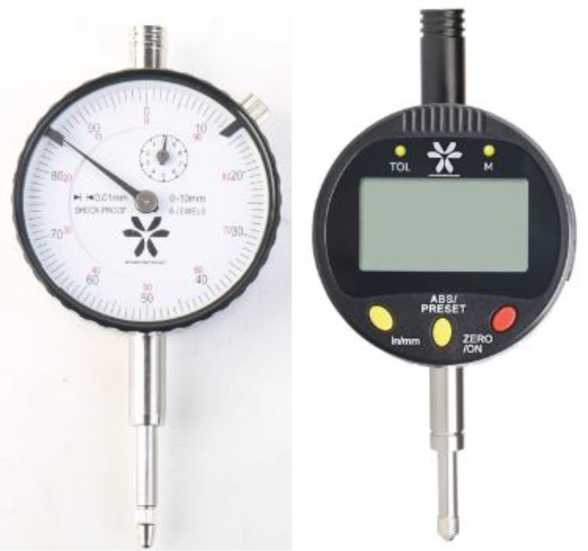

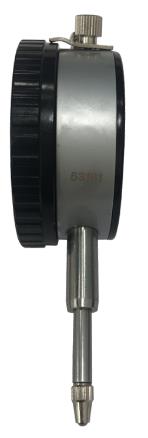

Рисунок 5 - Общий вид отсчетных устройств для скоб модели 7512
Место нанесения
заводского номера

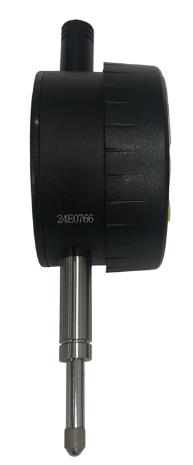

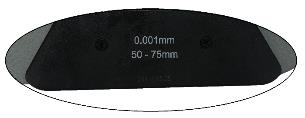

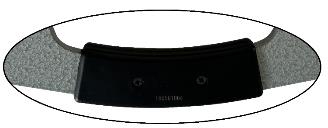

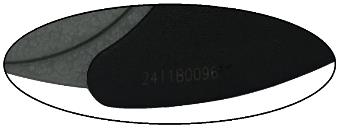

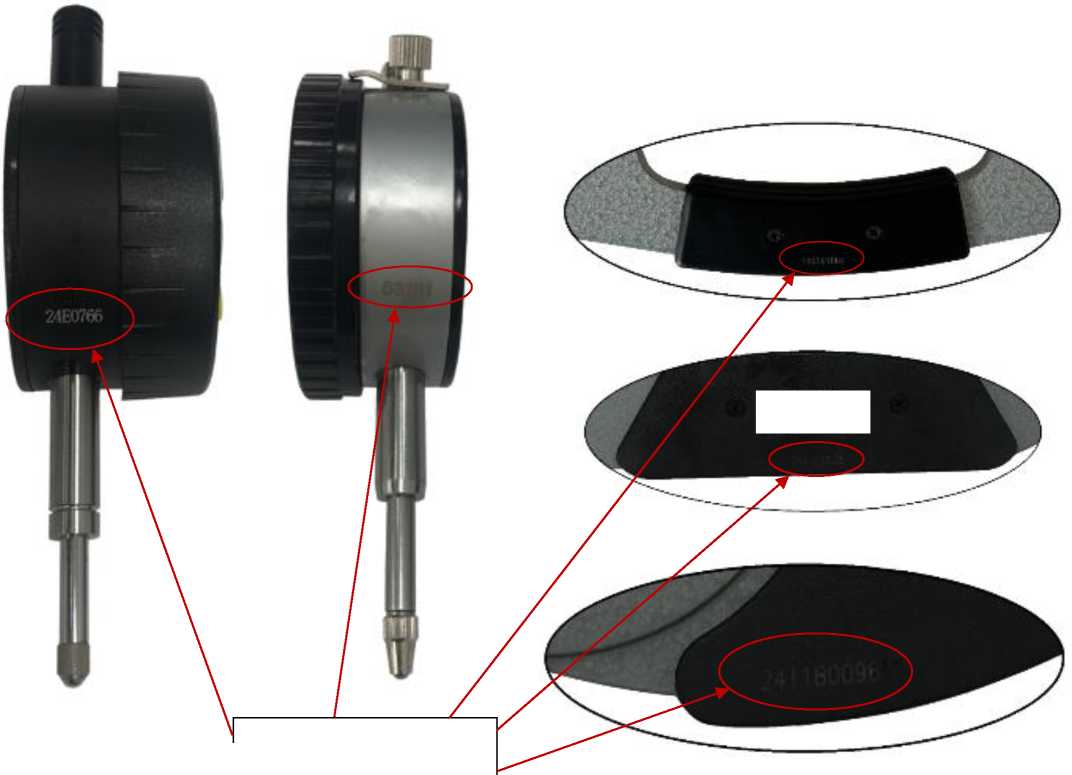

Рисунок 6 - Места нанесений заводского номера
0.001mm
50 - 75nw
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифровых индикаторов скоб модели 7512 на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция скоб модели 7512 с цифровыми индикаторами исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Технические характеристики
Таблица 1 - Метрологические характеристики скоб модели 751
|
Модификация |
Диапазон измерений скоб, мм |
Отсчетное устройство |
Пределы допускаемой абсолютной погрешности, мм |
Размах показаний, мкм, не более |
Допуск параллельности измерительных поверхностей, мкм |
Допуск плоскостности измерительных поверхностей, мкм | |
|
Диапазон измерений, мм |
Цена деления, мм | ||||||
|
7511-25 |
От 0 до 25 |
±0,04 |
0,001 |
±0,001 |
2 |
0,6 |
0,3 |
|
7511-50 |
От 25 до 50 |
±0,04 |
0,001 |
±0,001 |
2 |
1,0 |
0,3 |
|
7511-75 |
От 50 до 75 |
±0,04 |
0,001 |
±0,001 |
3 |
1,0 |
0,6 |
|
7511-100 |
От 75 до 100 |
±0,04 |
0,001 |
±0,001 |
3 |
1,0 |
0,6 |
Таблица 2 - Характеристики установочных мер для скоб модели 7511
|
Модификация скоб |
Номинальный размер установочной меры, мм |
Допускаемое отклонение от номинального размера установочной меры, мм |
Допуск плоскопараллельности измерительных поверхностей установочных мер, мм |
|
7511-25 |
- |
- |
- |
|
7511-50 |
25 |
±0,002 |
0,0010 |
|
7511-75 |
50 |
±0,002 |
0,0010 |
|
7511-100 |
75 |
±0,003 |
0,0015 |
Таблица 3 - Метрологические характеристики скоб модели 7512
|
Модификация |
Диапазон измерений скоб, мм |
Отсчетное устройство |
Пределы допускаемой абсолютной погрешности, мм |
Размах показаний, мкм, не более |
Допуск параллельности измерительных поверхностей, мкм |
Допуск плоскостности измерительных поверхностей, мкм | ||
|
Модификация |
Диапазон измерений, мм |
Цена деления (Шаг дискретности), мм | ||||||
|
7512-25 |
От 0 до 25 |
7221-10F |
От 0 до 10 |
0,01 |
±0,010 |
3 |
4 |
1,5 |
|
7112-10 |
От 0 до 10 |
0,001 |
±0,004 |
1 | ||||
|
7122-10 |
От 0 до 10 |
0,01 |
±0,010 |
10 | ||||
|
7512-50 |
От 25 до 50 |
7221-10F |
От 0 до 10 |
0,01 |
±0,010 |
3 |
4 |
1,5 |
|
7112-10 |
От 0 до 10 |
0,001 |
±0,004 |
1 | ||||
|
7122-10 |
От 0 до 10 |
0,01 |
±0,010 |
10 | ||||
|
7512-75 |
От 50 до 75 |
7221-10F |
От 0 до 10 |
0,01 |
±0,010 |
3 |
5 |
1,5 |
|
7112-10 |
От 0 до 10 |
0,001 |
±0,005 |
1 | ||||
|
7122-10 |
От 0 до 10 |
0,01 |
±0,010 |
10 | ||||
|
7512-100 |
От 75 до 100 |
7221-10F |
От 0 до 10 |
0,01 |
±0,010 |
3 |
6 |
1,5 |
|
7112-10 |
От 0 до 10 |
0,001 |
±0,006 |
1 | ||||
|
7122-10 |
От 0 до 10 |
0,01 |
±0,010 |
10 | ||||
|
7512-125 |
От 100 до 125 |
7221-10F |
От 0 до 10 |
0,01 |
±0,010 |
3 |
6 |
1,5 |
|
7112-10 |
От 0 до 10 |
0,001 |
±0,006 |
1 | ||||
|
7122-10 |
От 0 до 10 |
0,01 |
±0,010 |
10 | ||||
|
7512-150 |
От 125 до 150 |
7221-10F |
От 0 до 10 |
0,01 |
±0,010 |
3 |
8 |
1,5 |
|
7112-10 |
От 0 до 10 |
0,001 |
±0,008 |
1 | ||||
|
7122-10 |
От 0 до 10 |
0,01 |
±0,010 |
10 | ||||
|
7512-175 |
От 150 до 175 |
7221-10F |
От 0 до 10 |
0,01 |
±0,010 |
3 |
8 |
1,5 |
|
7112-10 |
От 0 до 10 |
0,001 |
±0,008 |
1 | ||||
|
7122-10 |
От 0 до 10 |
0,01 |
±0,010 |
10 | ||||
|
7512-200 |
От 175 до 200 |
7221-10F |
От 0 до 10 |
0,01 |
±0,020 |
3 |
10 |
1,5 |
|
7112-10 |
От 0 до 10 |
0,001 |
±0,010 |
1 | ||||
|
7122-10 |
От 0 до 10 |
0,01 |
±0,020 |
10 | ||||
|
7512-225 |
От 200 до 225 |
7221-10F |
От 0 до 10 |
0,01 |
±0,020 |
3 |
10 |
1,5 |
|
7112-10 |
От 0 до 10 |
0,001 |
±0,010 |
1 | ||||
|
7122-10 |
От 0 до 10 |
0,01 |
±0,020 |
10 | ||||
|
7512-250 |
От 225 до 250 |
7221-10F |
От 0 до 10 |
0,01 |
±0,020 |
3 |
10 |
1,5 |
|
7112-10 |
От 0 до 10 |
0,001 |
±0,010 |
1 | ||||
|
7122-10 |
От 0 до 10 |
0,01 |
±0,020 |
10 | ||||
|
7512-275 |
От 250 до 275 |
7221-10F |
От 0 до 10 |
0,01 |
±0,020 |
3 |
12 |
1,5 |
|
7112-10 |
От 0 до 10 |
0,001 |
±0,012 |
1 | ||||
|
7122-10 |
От 0 до 10 |
0,01 |
±0,020 |
10 | ||||
|
7512-300 |
От 275 до 300 |
7221-10F |
От 0 до 10 |
0,01 |
±0,020 |
3 |
12 |
1,5 |
|
7112-10 |
От 0 до 10 |
0,001 |
±0,012 |
1 | ||||
|
7122-10 |
От 0 до 10 |
0,01 |
±0,020 |
10 | ||||
Таблица 4 - Измерительное усилие и его колебание
|
Наименование характеристики |
Значение |
|
Измерительное усилие, Н, для скоб моделей: - 7511 с верхним пределом диапазона измерений до 50 мм включ. - 7511 с верхним пределом диапазона измерений св. 50 мм - 7512 |
От 4 до 6 От 6 до 12 От 6 до 9 |
|
Колебание измерительного усилия, Н, не более |
2 |
Таблица 5 - Габаритные размеры и масса отсчетных устройств
|
Модификация |
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
|
7221-10F |
160x100x60 |
0,365 |
|
7112-10 |
160x100x60 |
0,325 |
|
7122-10 |
160x100x60 |
0,345 |
Таблица 6 - Габаритные размеры и масса скоб
|
Модель |
Модификация |
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
|
7511 |
7511-25 |
160x230x50 |
0,960 |
|
7511-50 |
150x310x50 |
1,265 | |
|
7511-75 |
160x320x70 |
1,470 | |
|
7511-100 |
170x350x70 |
1,680 | |
|
7512 |
7512-25 |
180x320x50* |
1,150* |
|
7512-50 |
200x350x50* |
1,305* | |
|
7512-75 |
225x380x50* |
1,540* | |
|
7512-100 |
250x420x50* |
1,770* | |
|
7512-125 |
270x460x50* |
2,010* | |
|
7512-150 |
270x460x50* |
2,160* | |
|
7512-175 |
290x505x50* |
2,300* | |
|
7512-200 |
290x510x50* |
2,950* | |
|
7512-225 |
330x550x50* |
3,425* | |
|
7512-250 |
330x550x50* |
3,452* | |
|
7512-275 |
355x605x50* |
3,925* | |
|
7512-300 |
360x610x50* |
4,160* |
Примечание:
* масса и габаритные размеры для скоб моделей 7512 указаны без учета отсчетных устройств
Таблица 7 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С, для скоб моделей: - 7511 с верхним пределом диапазона измерений до 50 мм включ. - 7511 с верхним пределом диапазона измерений св. 50 мм - 7512 - относительная влажность воздуха, %, не более |
От + 15 до +25 От +17 до + 23 От + 15 до +25 80 |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность
Таблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Комплектность |
|
Скоба с отсчетным устройством |
Miyamotometrology |
1 шт. |
|
Отсчетное устройство для скоб модели 7512 Футляр индикатора |
- |
1 шт. 1 шт. |
|
Установочная мера для скоб модели 7511 (кроме модификации 7511-25) |
- |
1 шт. |
|
Регулируемый упор от 8 до 22 мм |
- |
1 шт. |
|
Ключ-отвертка |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 6 «Устройство и принцип работы» паспорта скоб.
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г № 2840.
ТУ 014-2024 «Скобы с отсчетным устройством Miyamotometrology. Технические условия».
