Система измерительная
| Номер в ГРСИ РФ: | 97249-25 |
|---|---|
| Производитель / заявитель: | Yamazaki Mazak Corporation, ЯПОНИЯ |
Система измерительная (далее по тексту - система) предназначена для измерения геометрических размеров деталей сложной формы по осям X, Y, и перемещений по оси Z.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97249-25 | ||||||
| Наименование | Система измерительная | ||||||
| Приказы |
№2820 от
22.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 6e22b3f6-3a23-2e65-5200-c0159db6e56e | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Yamazaki Mazak Corporation, ЯПОНИЯ, Takeda 1-131, Oguchi-cho, Niwa-gun, Aichi-pref., 480-0197
Поверка
| Методика поверки / информация о поверке |
МП 4303/0445-2025 Государственная система обеспечения единства измерений. Система измерительная. Методика поверки
(с 22.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97249-25: Описание типа
2025-97249-25.pdf
|
Скачать | 159.6 КБ | |
|
97249-25: Методика поверки
МП 4303/0445-2025
2025-mp97249-25.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Система измерительная (далее по тексту - система) предназначена для измерения геометрических размеров деталей сложной формы по осям X, Y, и перемещений по оси Z.
Описание
Принцип действия системы основан на поочередном измерении координат отдельных точек или определенного числа точек поверхности детали с последующим расчетом линейных размеров, в соответствующей системе координат.
Система является частью станка VARIAXIS i-1050T, который конструктивно состоит из поворотного стола, шпинделя, электронного блока управления для настройки системы и обработки измерений (далее по тексту - электронный блок управления). Три направляющие системы образуют декартовую систему координат X, Y, Z, в которой расположена измерительная головка с контактным щупом.
Измерения проводятся в ручном и (или) автоматическом режимах. В ручном режиме перемещение щупа осуществляется при помощи пульта управления. В автоматическом режиме - с помощью программного обеспечения (далее по тексту - ПО).
К данному типу относится система с серийным номером 321666. Серийный номер системы совпадает с серийным номером станка VARIAXIS i-1050T.
Серийный номер в цифровом формате способом лазерной гравировки нанесен на маркировочную табличку, размещенную на корпусе станка VARIAXIS i-1050T.
Пломбирование системы от несанкционированного доступа не осуществляется.
Нанесение знака поверки на систему не предусмотрено.

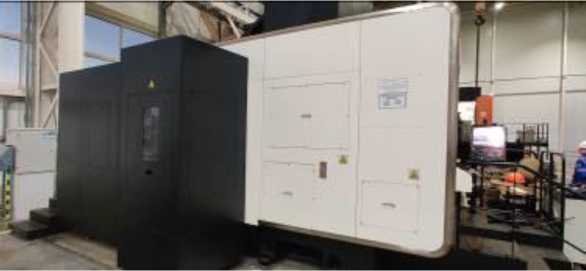

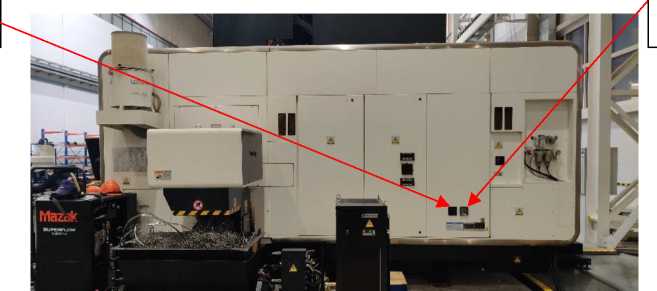

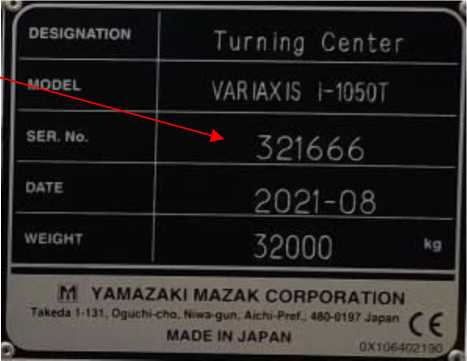

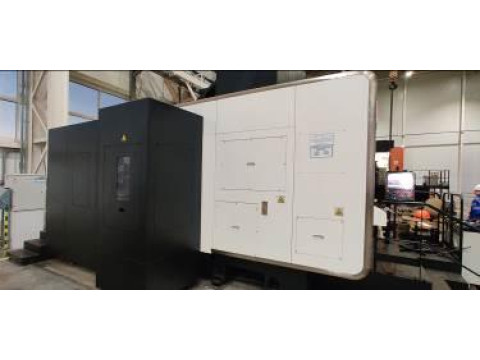

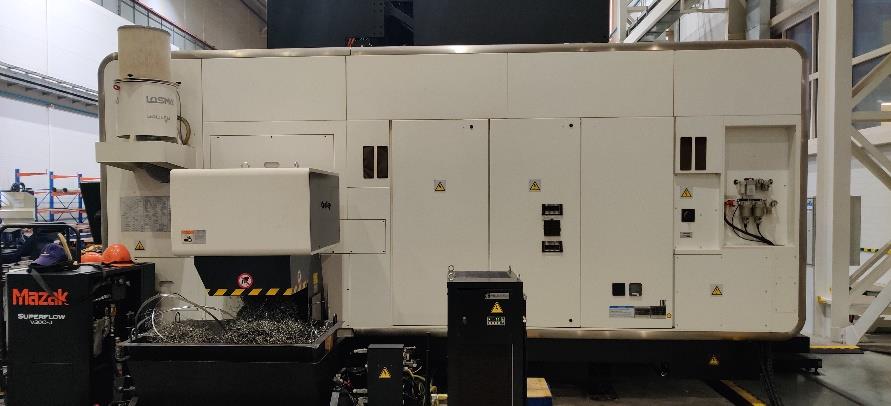

Общий вид системы с указанием мест нанесения серийного номера и знака утверждения типа представлены на рисунке 1. Общий вид маркировочной таблички приведен на рисунке 2.
Место размещения маркировочной таблички
Рисунок 1 - Общий вид системы
Место нанесения знака утверждения типа
Место нанесения серийного номера
Рисунок 2 - Общий вид маркировочной таблички
Программное обеспечение
ПО системы состоит из встроенного ПО, установленного в электронный блок управления.
Встроенное ПО является метрологически значимым и обеспечивает возможность выполнять настройку системы, обработку и хранение результатов измерений.
Доступ к встроенному ПО отсутствует, защита от несанционированного доступа к настройкам и данным измерений обеспечивается сервисным ПО, находящимся у изготовителя.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификацоионные данные встроенного ПО приведены в таблице 1.
Таблица 1- Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
NC Gage |
|
Номер версии (идентификационный номер) ПО |
3.4.0.0 |
Технические характеристики
Метрологические и основные технические характеристики системы приведены в таблицах 2-3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений длины по оси X, мм |
от 0 до 1000 |
|
Диапазон измерений длины по оси Y, мм |
от 0 до 1000 |
|
Диапазон измерений перемещений по оси Z, мм |
от 0 до 900 |
|
Дискретность, мм |
0,0001 |
|
Пределы допускаемой абсолютной погрешности измерений длины в плоскости XY, мм |
±0,070 |
|
Пределы допускаемой абсолютной погрешности измерений длины по одной оси X, Y, мм |
±0,020 |
|
Пределы допускаемой абсолютной погрешности измерений перемещений по оси Z, мм |
±0,015 |
|
Погрешность ощупывающей головки, мм, не более |
0,020 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры корпуса системы, мм, не более | |
|
- длина |
5900 |
|
- ширина |
5400 |
|
- высота |
5000 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность воздуха, %, не более |
75 |
|
- атмосферное давление, кПа |
от 85 до 105 |
|
- допускаемое изменение температуры во время измерений, °С/ч |
1,0 |
Знак утверждения типа
наносится в виде наклейки, размещенной на корпусе станка VARIAXIS i-1050T и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Комплектность системы приведена в таблице 4.
Таблица 4 - Комплектность системы
|
Наименование |
Обозначение |
Количество |
|
Система измерительная |
- |
1 шт. |
|
Руководство по эксплуатации «Система измерительная к станку VARIAXIS i-1050T» |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 6 «Порядок работы» руководства по эксплуатации на систему.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба».
