Мерник технический К7-ВМА
| Номер в ГРСИ РФ: | 97252-25 |
|---|---|
| Категория: | Мерники |
| Производитель / заявитель: | Смелянский машиностроительный завод, Украина, г.Смела |
|
97252-25: Описание типа
2025-97252-25.pdf
|
Скачать | 111.9 КБ |
Мерник технический К7-ВМА (далее - мерник) предназначен для измерения объема жидкости (спирта, вино-продуктов и водно-спиртовых растворов).
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97252-25 | ||||||
| Наименование | Мерник технический | ||||||
| Модель | К7-ВМА | ||||||
| Приказы |
№2820 от
22.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 1ec1805d-267c-ea81-9c8e-0344b09014cc | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Смелянский машиностроительный завод, УКРАИНА, 20700, Черкасская обл., г. Смела, ул. Независимости, д. 67
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.633-2013 Государственная система обеспечения единства измерений. Мерники металлические технические. Методика поверки
(с 22.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 11.01.2026 |
Поверители
Скачать
|
97252-25: Описание типа
2025-97252-25.pdf
|
Скачать | 111.9 КБ |
Описание типа
Назначение
Мерник технический К7-ВМА (далее - мерник) предназначен для измерения объема жидкости (спирта, вино-продуктов и водно-спиртовых растворов).
Описание
Принцип действия мерника основан на заполнении или сливе из него жидкости. Уровень наполнения мерника соответствует определенному объему жидкости.
Мерник изготовлен из коррозионностойких материалов, не взаимодействующих рабочей средой. Конструкция мерника обеспечивает достаточную жесткость, прочность при длительной эксплуатации.
Мерник представляет собой стационарный вертикальный сосуд цилиндрической формы с коническим днищем и плоской съемной крышкой, установленного на опоры в вертикальном положении при помощи отвеса. Для визуального контроля вместимости мерника и процесса налива измеряемой жидкости служат смотровые окна со шкальными пластинами. В верхней части мерника расположено устройство для сообщения внутренней полости мерника с атмосферой. Мерники имеют краны для отбора проб. В нижней точке внутренней поверхности мерника имеется патрубок с краном для слива жидкости.
К средству измерений данного типа относится мерник технический К7-ВМА зав. № 5.
Заводской номер в виде цифрового обозначения, состоящий из арабской цифры нанесен на маркировочную табличку методом фотопечати. Общий вид мерника и схема пломбировки от несанкционированного доступа, расположение маркировочной таблички, обозначение места нанесения знака поверки и место нанесения заводского номера представлены на рисунке 1.

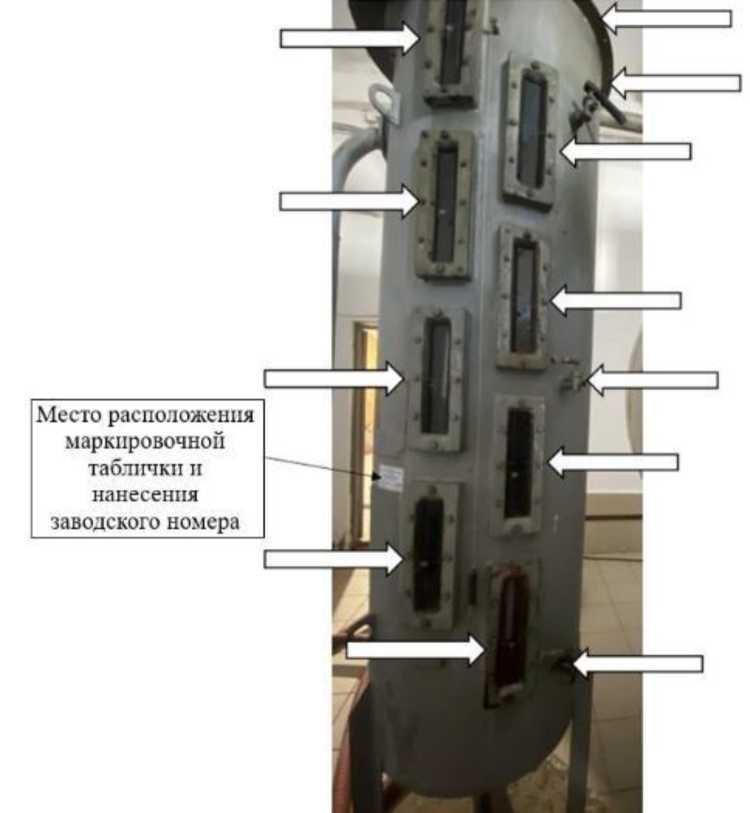

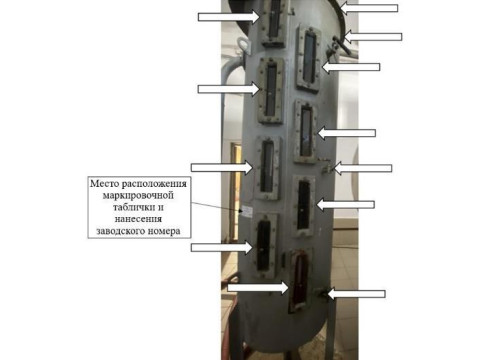

Рисунок 1 - Общий вид мерника технического К7-ВМА и схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки, и место нанесения заводского номера.
Знак поверки наносится на пломбы, обозначенные белыми стрелками на рисунке 1:
- пломба, ограничивающая доступ к крану сливному;
- пломба, ограничивающая доступ к смотровым окнам;
- пломба, ограничивающая доступ к люку горловины.
Технические характеристики
Основные метрологические и технические характеристики мерника, включая показатели точности, представлены в таблице 1, 2.
Таблица 1 -Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость при температуре +20 °С, дм3 |
750 |
|
Класс точности по ГОСТ 8.633-2013 |
1 |
|
Пределы допускаемой относительной погрешности при температуре 20 °С, от номинального значения полной вместимости, % |
±0,2 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - ширина - высота Условия эксплуатации: - температура окружающей среды, °С |
790 2800 от +10 до +30 |
Знак утверждения типа
наносят на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Мерник технический зав. № 5 Паспорт |
К7-ВМА - |
1 шт. 1 шт. |
Сведения о методах измерений
приведены в разделе 5 паспорта.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
