Система автоматического мониторинга выбросов вредных (загрязняющих) веществ для установки КПА блок Б MOD-1004IR/3
| Номер в ГРСИ РФ: | 97262-25 |
|---|---|
| Производитель / заявитель: | Фирма "Modcon Systems Ltd.", Израиль |
Система автоматического мониторинга выбросов вредных (загрязняющих) веществ для установки КПА блок Б MOD-1004IR/3 (далее - система) предназначена для:
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97262-25 | ||||||
| Наименование | Система автоматического мониторинга выбросов вредных (загрязняющих) веществ для установки КПА блок Б MOD-1004IR/3 | ||||||
| Приказы |
№2791 от
18.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 0e7f2416-370e-03bd-ae21-42ac2fc01b0f | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Modcon Systems Ltd, ИЗРАИЛЬ, 2422232, Akko, Bornstein str. 10
Поверка
| Методика поверки / информация о поверке |
МП-1002-2025 Государственная система обеспечения единства измерений. Система автоматического мониторинга выбросов вредных (загрязняющих) веществ для установки КПА блок Б MOD-1004IR/3. Методика поверки
(с 18.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97262-25: Описание типа
2025-97262-25.pdf
|
Скачать | 160.1 КБ | |
|
97262-25: Методика поверки
МП-1002-2025
2025-mp97262-25.pdf
|
Скачать | 2.5 MБ |
Описание типа
Назначение
Система автоматического мониторинга выбросов вредных (загрязняющих) веществ для установки КПА блок Б MOD-1004IR/3 (далее - система) предназначена для:
- измерений массовой концентрации оксида азота (NO), диоксида азота (NO2), оксида углерода (СО), диоксида серы (SO2), метана (СН4), объемной доли кислорода (О2) и паров воды (H2O), температуры, абсолютного давления, скорости газового потока, а также разовых, валовых (годовых), массовых выбросов загрязняющих веществ;
- расчета объемного расхода газового потока;
- сбора, обработки, визуализации, хранения данных, представления результатов измерений в различных форматах.
Описание
Система является стационарным автоматическим многоканальным измерительным устройством непрерывного действия.
К средству измерений данного типа относится система автоматического мониторинга выбросов вредных (загрязняющих) веществ для установки КПА блок Б MOD-1004IR/3, серийный № 4.
Средства измерений (далее - СИ), входящие в состав системы, представлены в таблице 1.
Таблица 1 - СИ, входящие в состав системы
|
Наименование |
Рег. № в ФИФОЕИ |
|
Газоанализатор поточный ЭкоСпектр, модель ЭкоСпектр-Ф (далее -ЭкоСпектр-Ф) |
88019-23 |
|
Преобразователь давления измерительный АИР-20/М2, модификация АИР-20/М2-Н (далее - АИР-20/М2-Н) |
63044-16 |
|
Термопреобразователь с унифицированным выходным сигналом ТПУ-205 (далее - ТПУ-205) |
78838-20 |
|
Расходомер-счетчик ультразвуковой ВЗЛЕТ РГ, исполнение УРГ-810-450 (далее - ВЗЛЕТ РГ) |
80169-20 |
|
Контроллер программируемый логический АБАК ПЛК, исполнение К2 (далее - АБАК ПЛК) |
63211-16 |
|
Примечание - Введено следующее сокращение: ФИФОЕИ - Федеральный информационный фонд по обеспечению единства измерений | |
Принцип действия системы основан на непрерывном измерении, преобразовании и обработке при помощи АБАК ПЛК входных сигналов, поступающих по измерительным каналам (далее - ИК) от первичных измерительных преобразователей (далее - ИП). Состав и метрологические характеристики ИК представлены в таблице 3.
Система осуществляет измерение параметров следующим образом:
- первичные ИП измеряют текущие значения параметров технологического процесса и преобразуют их в сигналы силы постоянного тока от 4 до 20 мА или цифровые сигналы по протоколу ModBus RTU (интерфейс RS-485);
- выходные сигналы первичных ИП поступают в модуль аналогового ввода K2.AI.OO.O8.OO, в котором производится аналого-цифровое преобразование, и на входы цифрового модуля K2.DI.00.16.00 АБАК ПЛК;
- цифровые коды передаются в модуль центрального процессора АБАК ПЛК, в котором происходит их обработка в соответствии с заложенным алгоритмом;
- измеренные и рассчитанные значения параметров технологического процесса передаются на панель оператора, которая размещена в блок-контейнере DB1 и на автоматизированное рабочее место оператора (далее - АРМ).
Обмен данными между системой и информационной системой предприятия осуществляется по протоколу Ethernet.
АБАК ПЛК, ЭкоСпектр-Ф, блок вторичного преобразователя ВЗЛЕТ РГ, система подготовки пробы размещены в блоке-контейнере DB1. Блок-контейнер DB1 оснащен системами освещения, климат-контроля, пожарной сигнализации и обнаружения утечек.
АИР-20/М2-Н, ТПУ-205, электроакустические преобразователи ВЗЛЕТ РГ, пробоотборный зонд, шкаф воздуходувки, предназначенный для проведения продувки чувствительных элементов электроакустических преобразователей ВЗЛЕТ РГ, установлены на газоходе. Для подачи пробы газа в ЭкоСпектр-Ф используется обогреваемая линия подачи пробы.
Система выполняет следующие основные функции:
- измерение массовой концентрации загрязняющих веществ, приведенной к нормальным условиям (температура O °С и абсолютное давление 1O1325 Па);
- измерение объемной доли кислорода и паров воды;
- измерение температуры, абсолютного давления, скорости газового потока;
- измерение разовых, валовых (годовых), массовых выбросов загрязняющих веществ;
- расчет объемного расхода газового потока;
- сбор, обработка, визуализация, хранение данных, представление результатов измерений в различных форматах.

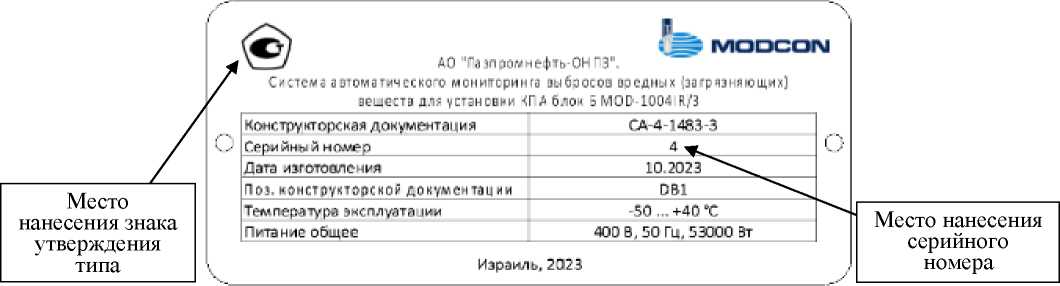

Рисунок 1 - Общий вид (схема) маркировочной таблички

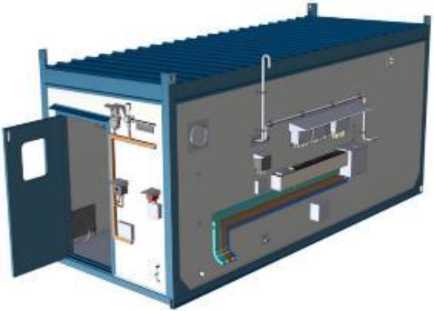

Рисунок 2 - Общий вид блока-контейнера DB1
Нанесение знака поверки на систему не предусмотрено.
Пломбирование системы не предусмотрено.
Серийный номер в виде цифрового значения, состоящего из арабской цифры, нанесен на маркировочную табличку, расположенную на входной двери блока-контейнера DB1, методом лазерной гравировки.
Программное обеспечение
Программное обеспечение (далее - ПО) системы разделено на встроенное (ПО ЭкоСпектр-Ф и ПО АБАК ПЛК) и внешнее.
ПО ЭкоСпектр-Ф выполняет приведение массовой концентрации загрязняющих веществ к нормальным условиям (температура 0 °С и абсолютное давление 101325 Па).
ПО АБАК ПЛК выполняет следующие функции:
- управление, считывание, отображение, обработка и передача данных о параметрах выбросов загрязняющих веществ;
- усреднение за 20 минут результатов измерений массовых концентраций загрязняющих веществ, объемных долей кислорода и паров воды, температуры, давления, скорости, объемного расхода газового потока.
Внешнее ПО является метрологически не значимым и осуществляет следующие функции:
- отображение на экране АРМ измеренных и расчетных значений, их архивирование;
- визуализацию технологического процесса;
- регистрацию и документирование событий, ведение оперативной базы данных параметров режима, обновляемой в режиме реального времени;
- контроль состояния значений параметров, формирование предупредительных и аварийных сигналов;
- формирование отчетов и сохранение их на жесткий диск АРМ.
Метрологические характеристики системы нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
АБАК ПЛК |
ЭкоСпектр-Ф | |
|
Идентификационное наименование ПО |
_ |
_ |
|
Номер версии (идентификационный номер) ПО |
PLC_V.1.1.3_ASMV |
VA3.0.0.8 |
Технические характеристики
Таблица 3 - Метрологические характеристики ИК
|
Метрологические характеристики ИК |
Первичный ИП ИК (выходной сигнал) |
Вторичная часть ИК | |||
|
Наименование ИК |
Диапазон измерений |
Пределы допускаемой погрешности |
Контроллер, модуль ввода |
"У.'1И, % | |
|
ИК массовой концентрации оксида азота (NO) |
от 0 до 500 мг/м3 |
Yвпи: ±10 % |
ЭкоСпектр-Ф (ModBus RTU, RS-485) |
АБАК ПЛК, К2Р1.00.16.00 |
_ |
|
ИК массовой концентрации диоксида азота (NO2) |
от 0 до 500 мг/м3 |
Yвпи: ±20 % | |||
|
ИК массовой концентрации оксида углерода (СО) |
от 0 до 500 мг/м3 |
Yвпи: ±14 % | |||
|
ИК массовой концентрации диоксида серы (SO2) |
от 0 до 1000 мг/м3 |
Yвпи: ±10 % | |||
|
ИК массовой концентрации метана (CH4) |
от 0 до 200 мг/м3 |
Yвпи: ±10 % | |||
|
ИК объемной доли паров воды (H2O) |
от 1,5 до 30 % |
Yвпи: ±10 % | |||
|
ИК объемной доли кислорода (О2) |
от 1 до 21 % |
Yвпи: ±10 % | |||
|
ИК температуры |
от-50 °С до +500 °С |
Yди: ±1,3 % |
ТПУ-205 (от 4 до 20 мА) |
АБАК ПЛК, К2.А1.00.08.00 |
±0,5 |
|
ИК абсолютного давления |
от 0 до 160 кПа |
Yвпи: ±1,3 % |
АИР-20/М2-Н (от 4 до 20 мА) | ||
|
ИК скорости газового потока |
от 0,05 до 40 м/с |
Д: ±(0,25+0,03^V) м/с |
ВЗЛЕТ РГ (от 4 до 20 мА) | ||
Примечания:
1. Диапазоны измерений ИК массовой концентрации загрязняющих веществ приведены к нормальным условиям (температура 0 °С и абсолютное давление 101325 Па).
2. Принцип действия ЭкоСпектр-Ф по ИК массовой концентрации загрязняющих веществ и ИК объемной доли паров воды - инфракрасная спектрометрия с Фурье преобразованием, по ИК объемной доли кислорода - электрохимический.
3. Метрологические характеристики первичных ИП ИК приведены в описаниях типа и паспортах данных СИ.
|
Метрологические характеристики ИК |
Первичный ИП ИК (выходной сигнал) |
Вторичная часть ИК | |||
|
Наименование ИК |
Диапазон измерений |
Пределы допускаемой погрешности |
Контроллер, модуль ввода |
Уди, % | |
|
4. Введены следующие обозначения: Yвпи - пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности; Yди - пределы допускаемой приведенной к разности между максимальным и минимальным значениями диапазона измерений погрешности; Д - пределы допускаемой абсолютной погрешности; V - скорость газового потока, м/с. 5. Минимальное и максимальное значения участка диапазона измерений ИК массовой концентрации загрязняющих веществ, в котором результаты измерений соответствуют обязательным метрологическим требованиям Постановления Правительства РФ от 16.11.2020 № 1847 (раздел 3, пункт 3.1.3), соответствуют Cmin и Стах. Стах, мг/м3, соответствует верхнему пределу диапазона измерений ИК. Cmin, мг/м3, рассчитывается по формуле: Cmin = CSp, (1) 6 где СВПИ - верхний предел диапазона измерений ИК, мг/м3; Y - пределы допускаемой приведенной к верхнему пределу диапазона измерений ИК погрешности, %; 6 - пределы допускаемой относительной погрешности, %, нормируемые в Постановлении Правительства РФ от 16.11.2020 № 1847 (раздел 3, пункт 3.1.3). 6. Минимальное и максимальное значения участка диапазона измерений ИК скорости газового потока, в котором результаты измерений соответствуют обязательным метрологическим требованиям Постановления Правительства РФ от 16.11.2020 № 1847 (раздел 3, пункт 3.10), соответствуют Vmin и Vmax. Vmax, м/с, соответствует верхнему пределу диапазона измерений ИК. Vmin, м/с, рассчитывается по формуле: Vmin = i0^^^, (2) 6 где Д - абсолютная погрешность ИК скорости газового потока, м/с; 6 - пределы допускаемой относительной погрешности, %, нормируемые в Постановлении Правительства РФ от 16.11.2020 № 1847 (раздел 3, пункт 3.10). | |||||
Таблица 4 - Метрологические характеристики ИК показателей выбросов
|
Наименование характеристики |
Значение |
|
Диапазон измерений разового выброса i-го ЗВ, г/с |
от Мн до Мв) |
|
Диапазон измерений массового выброса i-го ЗВ, кг/ч |
от 3,6-Мн до 3,6-Мв) |
|
Диапазон измерений валового (годового) выброса i-го ЗВ, т/год |
от 31,536-Мн до 31,536-Мв |
|
Пределы допускаемой относительной погрешности измерений разовых, массовых и валовых (годовых) выбросов, % |
±50 |
|
Примечания: 1. Введены следующие обозначения: Мн; - нижний предел диапазона измерений разового выброса i-го ЗВ, г/с; МВ; - верхний предел диапазона измерений разового выброса i-го загрязняющего вещества, г/с. | |
|
Наименование характеристики |
Значение |
|
2. Нижний предел диапазона измерений разового выброса i-го загрязняющего вещества, г/с, рассчитывается по формуле: М = Cmni Qmin (1) 1000 ’ ( ) где Q i - минимальное значение объемного расхода газового потока, приведенного к нормальным условиям, соответствующее Vmin, м3/с. 3. Верхний предел диапазона измерений разового выброса i-го загрязняющего вещества, г/с, рассчитывается по формуле: М = Cmaxi Qmax, (2) в1 1000 ’ где Q - максимальное значение объемного расхода газового потока, приведенного к нормальным условиям, соответствующее Vmax, м3/с. | |
Таблица 5 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры блока-контейнера DB1, мм, не более: | |
|
- ширина |
2400 |
|
- высота |
3000 |
|
- глубина |
6000 |
|
Внутренний диаметр дымовой трубы, мм, в точке установки: | |
|
- нижнего преобразователя расходомера |
6659 |
|
- верхнего преобразователя расходомера |
6532 |
|
Масса блока-контейнера DB1, кг, не более |
7000 |
|
Условия эксплуатации: | |
|
- температура окружающей среды на технологической площадке, °С |
от -50 до +40 |
|
- температура окружающей среды в блоке-контейнере DB1, °С |
от +15 до +25 |
|
- относительная влажность (без конденсации) на технологической | |
|
площадке, %, не более |
95 |
|
- относительная влажность (без конденсации) в блоке-контейнере DB1, | |
|
%, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Наработка до отказа, ч, не менее |
24000 |
|
Средний срок службы, лет |
20 |
Знак утверждения типа
наносится на маркировочную табличку методом термопечати и на титульные листы руководства по эксплуатации и паспорта типографским методом.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз |
|
Система автоматического мониторинга выбросов вредных (загрязняющих) веществ для установки КПА блок Б MOD-1004IR/3 |
_ |
1 |
|
Паспорт |
СА-4-1483-3 ПС |
1 |
|
Руководство по эксплуатации |
СА-4-1483—3 рэ |
1 |
Сведения о методах измерений
приведены в разделе 3 «Описание и назначение составных частей Системы», разделе 4 «Использование по назначению» и приложении А «Методика (метод) измерений разовых, массовых и валовых (годовых) выбросов» руководства по эксплуатации СА-4-1483-3 РЭ.
Нормативные документы
Приказ Росстандарта от 19.11.2024 № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
Приказ Росстандарта от 06.12.2019 № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10’1 - 1-107 Па»
Приказ Росстандарта от 25.11.2019 № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»
Приказ Росстандарта от 31.12.2020 № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
