Делители напряжения ДН-100
| Номер в ГРСИ РФ: | 97271-25 |
|---|---|
| Производитель / заявитель: | ООО НПП "Диатранс", г.Москва |
Делители напряжения ДН-100 (далее - делители) предназначены для масштабного преобразования высокого напряжения постоянного и переменного тока, измерения напряжения стандартизованных грозовых импульсов.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97271-25 | |||||||||||||||||||||||||||||||||
| Наименование | Делители напряжения | |||||||||||||||||||||||||||||||||
| Модель | ДН-100 | |||||||||||||||||||||||||||||||||
| Приказы |
№2820 от
22.12.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 1fb60726-1d67-8021-d3bf-a474b55ab4bc | |||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО НПП «Диатранс», РОССИЯ, 117342, г. Москва, вн.тер.г. муниципальный округ Коньково, пр-кт Севастопольский, д. 60, кв. 167
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1707-551-2025 Государственная система обеспечения единства измерений. Делители напряжения ДН-100. Методика поверки
(с 22.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 10 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 11.01.2026 |
Поверители
Скачать
|
97271-25: Описание типа
2025-97271-25.pdf
|
Скачать | 269.3 КБ | |
|
97271-25: Методика поверки
РТ-МП-1707-551-2025
2025-mp97271-25.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Делители напряжения ДН-100 (далее - делители) предназначены для масштабного преобразования высокого напряжения постоянного и переменного тока, измерения напряжения стандартизованных грозовых импульсов.
Описание
К данному типу средств измерений относятся делители напряжения ДН-100, заводские номера: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10.
Принцип действия делителей основан на преобразовании высокого напряжения в низкое напряжение с последующим измерением его с помощью вольтметра или осциллографа.
Конструктивно каждый делитель состоит из плеч высокого и низкого напряжения, размещенных в диэлектрическом цилиндре, являющимся внешним корпусом делителя, электростатического экрана и опоры на колесах.
Плечо высокого напряжения собрано из резистивно-емкостных сборок, плечо низкого напряжения собрано из конденсаторов, соединенных параллельно и шунтированных резисторами.
Рабочее положение делителей - вертикальное.
Нанесение знака поверки на делители не предусмотрено.

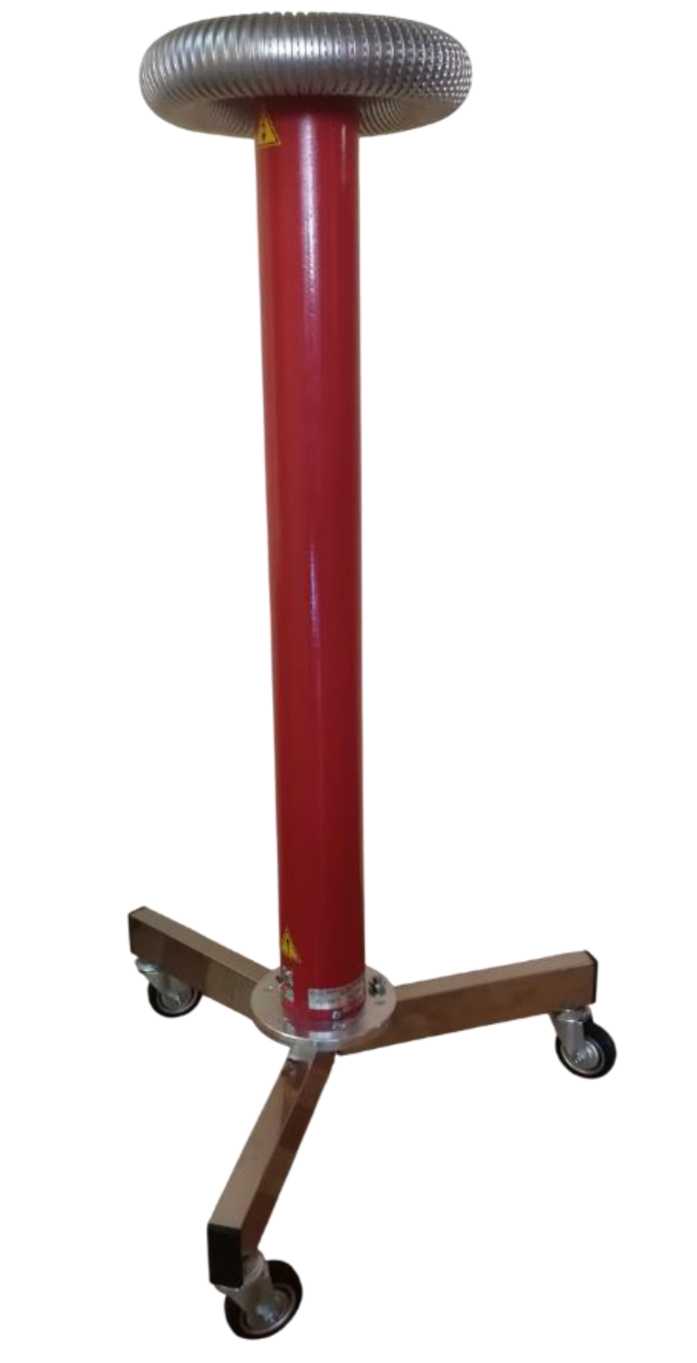

Общий вид делителей представлен на рисунке 1.

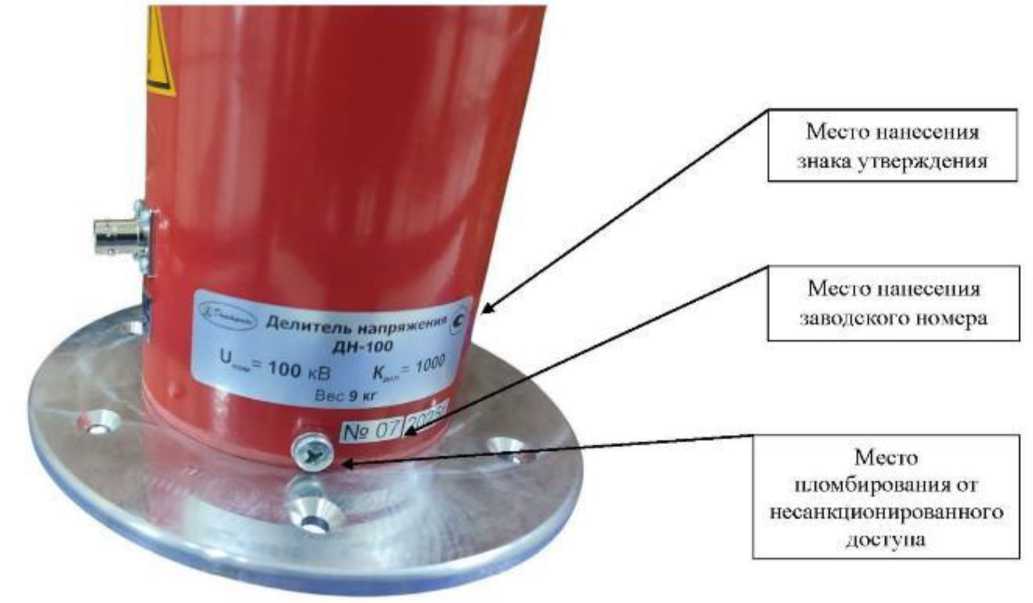

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен типографским способом на этикетку, наклеиваемую на нижнюю поверхность корпуса у основания делителя в месте, указанном на рисунке 2.
Место пломбирования делителей от несанкционированного доступа методом окраски крепежных винтов представлено на рисунке 2.

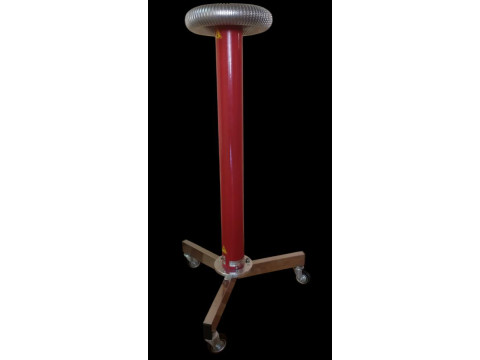

Рисунок 1 - Общий вид средства измерений
Рисунок 2 - Схема пломбировки
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Номинальный коэффициент деления, Кд |
1000 |
|
Диапазон масштабного преобразования напряжения постоянного тока, кВ |
от 1 до 100 |
|
Пределы допускаемой основной относительной погрешности измерений коэффициента масштабного преобразования напряжения постоянного тока, % |
±1 |
|
Диапазон масштабного преобразования напряжения переменного тока частотой 50 Гц, кВ |
от 1 до 100 |
|
Пределы допускаемой основной относительной погрешности измерений коэффициента масштабного преобразования напряжения переменного тока частотой 50 Гц, % |
±1 |
|
Диапазон масштабного преобразования напряжения переменного тока в расширенном диапазоне частот от 20 Гц до 20000 Гц, кВ |
от 0,1 до 100 |
|
Пределы допускаемой основной относительной погрешности измерений коэффициента масштабного преобразования напряжения переменного тока в расширенном диапазоне частот от 20 Гц до 20000 Гц, % |
±1,5 |
|
Диапазон измерений напряжения стандартизованных грозовых импульсов, кВ |
от 10 до 140 |
|
Пределы допускаемой основной относительной погрешности измерений напряжения стандартизованных грозовых импульсов, % |
±2,5 |
Продолжение таблицы 1
|
1 |
2 |
|
Нормальные условия измерений: температура окружающей среды, °С относительная влажность воздуха при температуре + 25 °C, %, не более атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106,7 |
|
Примечание: пределы допускаемой дополнительной относительной погрешности измерений коэффициента масштабного преобразования, вызванной превышением температуры окружающей среды относительно нормальных условий измерений, равны соответствующим пределам допускаемой основной относительной погрешности измерений коэффициента масштабного преобразования. | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
температура окружающей среды, °С |
от -30 до +40 |
|
относительная влажность воздуха при температуре + 25 °C, %, не более |
80 |
|
атмосферное давление, кПа |
от 84 до 106,7 |
|
Габаритные размеры, мм, не более | |
|
высота |
1100 |
|
диаметр корпуса делителя |
95 |
|
диаметр опоры |
700 |
|
Масса, кг, не более |
9 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
8 |
|
Средняя наработка на отказ, ч, не менее |
7000 |
Знак утверждения типа
наносится типографским способом на этикетку, наклеиваемую на нижнюю поверхность корпуса у основания делителя в месте, указанном на рисунке 2, и на титульный лист паспорта.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Делитель напряжения |
ДН-100 |
1 |
|
Кабель измерительный коаксиальный длиной 10 м |
- |
1 |
|
Паспорт |
ПС 4229-010-75617971-2013 |
1 |
|
Транспортная тара |
- |
1 |
Сведения о методах измерений
приведены в разделе 10 «Руководство по эксплуатации» ПС 4229-010-75617971-2013.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2022 г. № 3344 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ»;
Приказ Федерального агентства по техническому регулированию и метрологии от 24 февраля 2025 г. № 359 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ со спектральными составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
ГОСТ Р 8.817-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений электрического напряжения, стандартизованных грозовых и коммутационных импульсов в диапазоне от 1 до 1000 кВ.
