Преобразователи температуры термоэлектрические ПТТ-99
| Номер в ГРСИ РФ: | 97272-25 |
|---|---|
| Производитель / заявитель: | ООО "Точные измерительные системы и оборудование-ТочМаш+", г.Казань |
Преобразователи температуры термоэлектрические ПТТ-99 (далее - преобразователи) предназначены для измерений температуры газообразных сред.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97272-25 | ||||||
| Действует | по 22.12.2030 | ||||||
| Наименование | Преобразователи температуры термоэлектрические | ||||||
| Модель | ПТТ-99 | ||||||
| Приказы |
№2821 от
22.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 64b4a8c0-d3e9-9bfa-91fa-d0a925992973 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ТИСО-ТочМаш+», РОССИЯ, 420108, Республика Татарстан (Татарстан), г. Казань, ул. Мазита Гафури, д. 71, офис 1
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-052-25 Государственная система обеспечения единства измерений. Преобразователи температуры термоэлектрические ПТТ-99. Методика поверки
(с 22.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97272-25: Описание типа
2025-97272-25.pdf
|
Скачать | 99.7 КБ | |
|
97272-25: Методика поверки
МП-НИЦЭ-052-25
2025-mp97272-25.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Преобразователи температуры термоэлектрические ПТТ-99 (далее - преобразователи) предназначены для измерений температуры газообразных сред.
Описание
Принцип действия преобразователей основан на явлении возникновения термоэлектродвижущей силы (далее - ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, при помещении рабочего и свободных концов в среды с различными температурами. Значение ТЭДС определяется типом материалов термоэлектродов и разностью температур рабочего и свободного конца преобразователей.
Преобразователи представляют собой неразборную конструкцию. В одном корпусе размещены два одинаковых рабочих конца, каждый рабочий конец образует два сваренных между собой термоэлектрода. Материал термоэлектродов преобразователей - хромель (положительный), алюмель (отрицательный). Термоэлектроды изолированы между собой и от корпуса.
Противоположные концы термоэлектродов приварены к соответствующим винтам, расположенным в головке преобразователя. Винты установлены на термоцементе в керамический изолятор и закреплены при помощи гаек. Винты являются свободными концами преобразователя.
Съем сигнала производится с винтов преобразователя, к которым с помощью наконечников подсоединяются компенсационные провода. Для закрепления наконечников служат самоконтрящиеся гайки.
Заводской номер наносится на корпус преобразователей методом гравировки в виде цифрового кода.

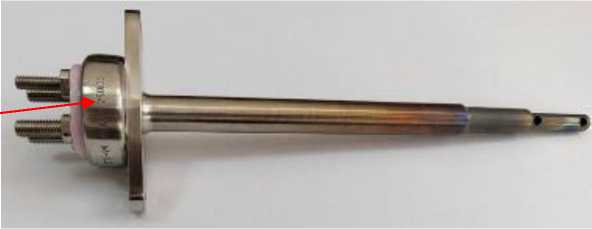

Общий вид преобразователей с указанием места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на преобразователи не предусмотрено. Пломбирование мест настройки (регулировки) преобразователей не предусмотрено.
Место нанесения заводского номера
Рисунок 1 - Общий вид преобразователей с указанием места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Рабочий диапазон измерений температуры, °С |
от +300 до +700 |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ Р 8.585-2001 |
K |
|
Пределы допускаемого отклонения ТЭДС от НСХ, мВ |
±0,12 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции МОм, не менее: - при температуре от +15 °С до +35 °С и относительной влажности от 45 % до 80 % - при температуре рабочего конца +(700±50) °С - после воздействия повышенной влажности до 100 % при температуре +35 °C |
0,5 1); 0,02 2) 0,05 0,02 |
|
Габаритные размеры, мм, не более: - длина монтажной части - диаметр монтажной части - длина погружаемой части - длина наружной части |
160 11 160 33,5 |
|
Масса, кг, не более |
0,17 |
|
Условия эксплуатации: - температура в зоне рабочего конца - рабочая температура окружающей среды в зоне головки, °С - предельная температура окружающей среды в зоне головки, °С - относительная влажность при температуре +35 °С, % |
от 0 до +900 от -60 до +200 от -60 до +250 до 100 |
|
1) При первичной поверке. 2) При периодической поверке. | |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
20 |
|
Средняя наработка до отказа, ч |
100000 |
Знак утверждения типа
наносится на титульный лист этикетки и руководства по технической эксплуатации типографским способом. Нанесение знака утверждения типа на преобразователи не предусмотрено.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь температуры термоэлектрический |
ПТТ-99 |
1 шт. |
|
Этикетка |
ТСВУ.405221.001ЭТ |
1 экз. |
|
Руководство по технической эксплуатации * |
ТСВУ.405221.001РЭ |
1 экз. |
|
Наконечник Х |
- |
2 шт. |
|
Наконечник А |
- |
2 шт. |
|
* Поставляется на партию преобразователей. | ||
Сведения о методах измерений
приведены в разделе 5 «Работа» документа ТСВУ.405221.001РЭ «Преобразователь температуры термоэлектрический ПТТ-99. Руководство по технической эксплуатации».
Нормативные документы
ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»
Приказ Росстандарта от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
ТСВУ.405221.001ТУ «Преобразователь температуры термоэлектрический
ПТТ-99. Технические условия»
