Тераомметры Metrel (далее - тераомметры) предназначены для измерений электрического сопротивления изоляции, напряжения постоянного и переменного тока, частоты, электрической емкости.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97279-25 | |||||||||
| Действует | по 22.12.2030 | |||||||||
| Наименование | Тераомметры | |||||||||
| Модель | Metrel | |||||||||
| Модификации |
MI 3211 MI 3215 |
|||||||||
| Приказы |
№2821 от
22.12.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 32d09c41-0059-77dd-b713-77140fbfea8f | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
«METREL d.o.o.», СЛОВЕНИЯ, Ljubljanska cesta 77, Sl-1354, Horjul
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-110-25 Государственная система обеспечения единства измерений. Тераомметры Metrel. Методика поверки
(с 22.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97279-25: Описание типа
2025-97279-25.pdf
|
Скачать | 154.2 КБ | |
|
97279-25: Методика поверки
МП-НИЦЭ-110-25
2025-mp97279-25.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Тераомметры Metrel (далее - тераомметры) предназначены для измерений электрического сопротивления изоляции, напряжения постоянного и переменного тока, частоты, электрической емкости.
Описание
Принцип действия тераомметров основан на измерении тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины.
Конструктивно тераомметры изготовлены в пластмассовом корпусе с закрывающейся крышкой. На его передней панели расположены разъемы для подключения измерительных проводов, жидкокристаллический цифровой дисплей, лампа индикации высокого напряжения, разъемы сети питания, интерфейсы RS-232 и USB, кейпад, функциональные кнопки, отсек аккумуляторной батареи.
Тераомметры выпускаются в модификациях MI 3211 и MI 3215, отличающихся диапазоном измерений электрического сопротивления изоляции и диапазоном измерений напряжения постоянного тока в режиме измерения электрического сопротивления изоляции.
Серийный номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.

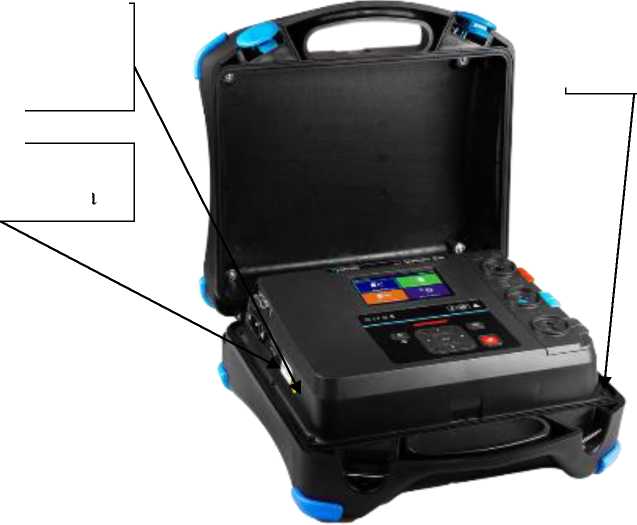

Общий вид тераомметров с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) -пломбировочная наклейка. Нанесение знака поверки на тераомметры не предусмотрено.
Пломбировочная наклейка завода-изготовителя
Место нанесения знака утверждения типа
Место нанесения серийного номера
Рисунок 1 - Общий вид тераомметров с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения серийного номера
Программное обеспечение
Программное обеспечение (далее - ПО) тераомметров состоит из встроенного и внешнего ПО, где встроенное ПО это внутренняя программа микропроцессора для обеспечения нормального функционирования тераомметра и управления интерфейсом, а внешнее ПО позволяет выполнять загрузку данных на персональный компьютер, просмотр, анализ и печать полученных результатов.
Конструкция тераомметров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Встроенное ПО является метрологически значимым.
Метрологические характеристики тераомметров нормированы с учетом влияния встроенного ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО тераомметров приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
1.0.35.с57Ь3758 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование физической величины |
Диапазон измерений |
Разрешение |
Пределы допускаемой относительной (5)/абсолютной (Д) погрешности измерений, % |
|
Режим измерения электрического сопротивления изоляции | |||
|
Электрическое сопротивление изоляции |
При испытательном напряжении от 0,03 до 1 кВ | ||
|
от 0,01 до 9,99 МОм |
10 кОм |
±5 (5) | |
|
от 10,0 до 99,9 МОм |
100 кОм | ||
|
от 100 до 999 МОм |
1 МОм | ||
|
от 1,00 до 9,99 ГОм |
10 МОм | ||
|
от 10,0 до 99,9 ГОм |
100 МОм |
±6 (5) | |
|
от 100 до 999 ГОм |
1 ГОм |
±13 (5) | |
|
При испытательном напряжении св. 1 до 5 кВ | |||
|
от 0,20 до 9,99 МОм |
10 кОм |
±5 (5) | |
|
от 10,0 до 99,9 МОм |
100 кОм | ||
|
от 100 до 999 МОм |
1 МОм | ||
|
от 1,00 до 9,99 ГОм |
10 МОм | ||
|
от 10,0 до 99,9 ГОм |
100 МОм | ||
|
от 100 до 999 ГОм |
1 ГОм |
±6 (5) | |
|
от 1,00 до 4,99 ТОм |
10 ГОм |
±13 (5) | |
|
При испытательном напряжении св. 5 до 10 кВ | |||
|
от 1,00 до 9,99 МОм |
10 кОм |
±5 (5) | |
|
от 10,0 до 99,9 МОм |
100 кОм | ||
|
от 100 до 999 МОм |
1 МОм | ||
|
от 1,00 до 9,99 ГОм |
10 МОм | ||
|
от 10,0 до 99,9 ГОм |
100 МОм | ||
|
от 100 до 999 ГОм |
1 ГОм |
±6 (5) | |
|
от 1,00 до 9,99 ТОм |
10 ГОм |
±13 (5) | |
|
от 10,0 до 20,0 ТОм |
100 ГОм |
±20 (5) | |
|
При испытательном напряжении св. 10 до 15 кВ* | |||
|
от 2,50 до 9,99 МОм |
10 кОм |
±5 (5) | |
|
от 10,0 до 99,9 МОм |
100 кОм | ||
|
от 100 до 999 МОм |
1 МОм | ||
|
от 1,00 до 9,99 ГОм |
10 МОм | ||
|
от 10,0 до 99,9 ГОм |
100 МОм | ||
|
от 100 до 999 ГОм |
1 ГОм | ||
|
от 1,00 до 9,99 ТОм |
10 ГОм |
±10 (5) | |
|
от 10,0 до 35,0 ТОм |
100 ГОм |
±20 (5) | |
|
Режим воспроизведения напряжения при измерении электрического сопротивления изоляции | |||
|
Напряжение постоянного тока |
от 30 до 999 В |
1 В |
±(0,03-Хизм.+3 е.м.р) (Д) |
|
от 1,00 до 9,99 кВ |
10 В | ||
|
от 10,0 до 15,0 кВ* |
100 В | ||
|
Наименование физической величины |
Диапазон измерений |
Разрешение |
Пределы допускаемой относительной (6)/абсолютной (Д) погрешности измерений, % |
|
Режим измерения напряжения | |||
|
Напряжение постоянного и переменного тока1) |
от 30,0 до 199,9 В |
0,1 В |
±(0,03^Хизм.+5 е.м.р) (Д) |
|
от 200 до 600 В |
1В | ||
|
св. 600 до 999 В* |
1 В | ||
|
Частота напряжения переменного тока |
от 45,0 до 65,0 Гц |
0,1 Гц |
±(0,02^Хизм.+1 е.м.р) (Д) |
|
Режим измерения электрической емкости | |||
|
Электрическая емкость |
от 20 до 999 нФ |
1 нФ |
±(0,05^Хизм.+3 е.м.р) (Д) |
|
от 1,00 до 9,99 мкФ |
10 нФ | ||
|
от 10,0 до 50,0 мкФ |
100 нФ | ||
|
Примечания: Хизм. - измеренное значение физической величины; е.м.р. - единица младшего разряда; 1) - частота напряжения переменного тока 45 - 65 Гц * - только для модификации MI 3215 | |||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока (встроенный литий-ионный аккумулятор), В - напряжение переменного тока (сеть переменного тока), В - номинальная частота переменного тока, Гц |
14 от 100 до 240 50 |
|
Потребляемая мощность, В^А, не более |
140 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
160x330x360 |
|
Масса, кг, не более |
6,3 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от -20 до +50 до 90 (при температуре от 0 °С до +40 °С) |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
10000 |
Знак утверждения типа
наносится на корпус тераомметров способом трафаретной печати со слоем защитного покрытия и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тераомметр |
Metrel |
1 шт. |
|
Высоковольтные измерительные провода с зажимами типа «крокодил» (черный, синий, красный) |
- |
3 шт. |
|
Кабель питания |
- |
1 шт. |
|
USB-кабель |
- |
1 шт. |
|
Сумка для принадлежностей |
- |
1 шт. |
|
Свидетельство о калибровке |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 6.4 «Измерения при одиночном испытании» документа Руководство по эксплуатации.
Нормативные документы
Приказ Росстандарта от 28 июля 2023 года № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Росстандарта от 18 августа 2023 года № 1706
«Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»
Приказ Росстандарта от 30 декабря 2022 года № 3344
«Об утверждении государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ»
Приказ Росстандарта от 30 декабря 2019 года № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
ГОСТ 8.371-80 «Государственная система обеспечения единства измерений (ГСИ). Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»
«Тераомметры Metrel. Стандарт предприятия»
