Модули ввода-вывода AddFEM PoCo Plus 6DL3100-8AC05
| Номер в ГРСИ РФ: | 97282-25 |
|---|---|
| Производитель / заявитель: | Фирма "Siemens AG", Германия |
|
97282-25: Описание типа
2025-97282-25.pdf
|
Скачать | 124.3 КБ |
Модули ввода-вывода AddFEM PoCo Plus 6DL3100-8AC05 (далее - модули) предназначены для измерений силы и напряжения постоянного электрического тока, частоты переменного тока, воспроизведения силы постоянного электрического тока.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97282-25 | |||||||||
| Наименование | Модули ввода-вывода | |||||||||
| Модель | AddFEM PoCo Plus 6DL3100-8AC05 | |||||||||
| Приказы |
№2821 от
22.12.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 7b289a07-ff05-7a47-7608-672eed6e3fd7 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Siemens AG, ГЕРМАНИЯ, Gleiwitzer Str. 555, 90327, Nurnberg
Поверка
| Методика поверки / информация о поверке |
МИ 2539-99 Государственная система обеспечения единства измерений. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки
(с 22.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 11.01.2026 |
Поверители
Скачать
|
97282-25: Описание типа
2025-97282-25.pdf
|
Скачать | 124.3 КБ |
Описание типа
Назначение
Модули ввода-вывода AddFEM PoCo Plus 6DL3100-8AC05 (далее - модули) предназначены для измерений силы и напряжения постоянного электрического тока, частоты переменного тока, воспроизведения силы постоянного электрического тока.
Описание
Принцип действия модулей основан на последовательных преобразованиях измеряемых величин.
Модули осуществляют регистрацию и обработку аналоговых и дискретных сигналов, характеризующих состояние технологических объектов, формирования сигналов автоматизированного контроля и управления в реальном масштабе времени на основе полученных данных технологическими процессами и объектами
Модули включают в себя как аналоговые, так и цифровые каналы. К аналоговым каналам относятся: 12 измерительных каналов (ИК), предназначенные для измерений силы постоянного электрического тока (до 6 из которых могут быть настроены на измерения сигналов напряжения постоянного электрического тока), 3 ИК сигналов частоты переменного тока и 8 каналов воспроизведения силы постоянного электрического тока.
К модулям ввода-вывода данного типа относятся модули ввода-вывода AddFEM PoCo Plus 6DL3100-8AC05 с заводскими номерами LBMO434779, LBMO434782.
Заводской номер в виде буквенно-цифрового обозначения, который однозначно идентифицирует каждый модуль, наносится на боковую панель корпуса с помощью наклейки, либо гравировки. Нанесение знака поверки на корпус модуля не предусмотрено.

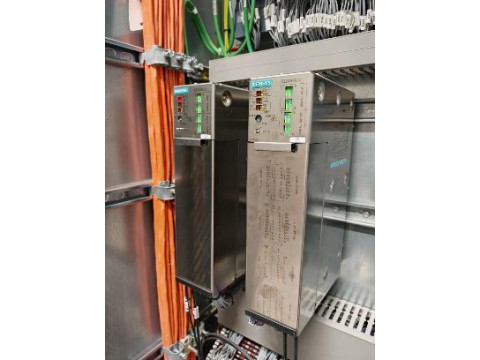

Общий вид модулей с указанием места нанесения заводского номера представлен на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид модулей с указанием места нанесения заводского номера
Пломбирование модулей не предусмотрено.
Программное обеспечение
Метрологически значимым программным обеспечением (ПО) модулей ввода-вывода AddFEM PoCo Plus 6DL3100-8AC05 является встроенное ПО модулей и ПО верхнего уровня «SPPA-T3000». Встроенное ПО модулей загружается в энергонезависимую память на заводе-изготовителе во время производственного цикла, оно недоступно пользователю и не подлежит изменению на протяжении всего срока эксплуатации.
ПО верхнего уровня «SPPA-T3000» позволяет оператору выполнять настройку отображения результатов выполненных измерений в графическом и цифровом видах на мониторах ПК, а также архивировать и просматривать результаты ранее выполненых измерений.
Для защиты приборных стоек с установленными в них модулями ввода-вывода AddFEM PoCo Plus 6DL3100-8AC05 предусмотрено закрытие дверей стоек на ключ, контроль состояния дверей с сигнализацией о несанкционированном доступе внутрь.
В приборных стойках реализован контроль версий и контрольных сумм ПО установленных в них измерительных компонентов, а также сигнализация и отключение компонента при несовпадении значений, исключающие возможность несанкционированной замены.
Метрологические характеристики ИК нормированы с учетов влияния всех компонентов ПО модулей ввода-вывода AddFEM PoCo Plus 6DL3100-8AC05
Идентификационные данные ПО «SPPA-T3000» приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО «SPPA-T3000»___________________________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SPPA-T3000 |
|
Номер версии (идентификационный номер ПО) |
не ниже 7.0.12.0 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики модулей приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики модулей________________________________
|
Наименование параметра |
Диапазоны входных сигналов |
Диапазоны выходных сигналов |
Пределы допускаемых погрешностей1) |
|
Измерение силы постоянного электрического тока |
от 0 до 20 мА от 4 до 20 мА от -20 до +20 мА от -30 до +30 мА |
13 бит + знак |
Y = ±0,12 % |
|
Измерение напряжения постоянного электрического тока |
от 0 до 10 В от -10 до +10 В |
13 бит + знак |
Y = ±0,12 % |
|
Измерение частоты переменного тока |
от 0,5 до 20000 Гц |
13 бит + знак |
6 = ±0,01 % |
|
Воспроизведение силы постоянного электрического тока |
13 бит + знак |
от 0 до 20 мА от 4 до 20 мА от -20 до +20 мА от -30 до +30 мА |
Y = ±0,15 % |
|
Примечание: 1) Используемые обозначения: Y - пределы допускаемой приведенной к диапазону измерений погрешности измерения/воспроизведения; 6 - пределы допускаемой относительной погрешности измерения. | |||
Таблица 3 - Технические характеристики модулей
|
Наименование параметра |
Значение |
|
Рабочие условия применения: | |
|
Температура окружающей среды, °С |
от +20 до +35 |
|
Относительная влажность окружающего воздуха без конденсации, % |
до 95 |
|
Атмосферное давление, кПа |
от 90,0 до 108,0 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации «Simatic PCS 7. Add 7. Модуль AddFEM. Руководство по эксплуатации» типографским способом.
Комплектность
Таблица 4 - Комплектность поставки
|
Наименование |
Обозначение |
Количество, шт. |
|
Модули ввода-вывода |
AddFEM PoCo Plus 6DL3100-8AC05 |
2 |
|
«Simatic PCS 7. Add 7. Модуль AddFEM. Руководство по эксплуатации» |
- |
1 |
|
Методика поверки |
- |
1 |
Сведения о методах измерений
представлены в разделе 5 руководства по эксплуатации «Simatic PCS 7. Add 7. Модуль AddFEM.
Руководство по эксплуатации».
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
