Трансформатор тока ТФЗМ 150А-I У1
| Номер в ГРСИ РФ: | 97284-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ПО "Запорожтрансформатор", Украина, г.Запорожье |
|
97284-25: Описание типа
2025-97284-25.pdf
|
Скачать | 139.3 КБ |
Трансформатор тока ТФЗМ 150А-1 У1 (далее по тексту - трансформатор тока) предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97284-25 | ||||||
| Наименование | Трансформатор тока | ||||||
| Модель | ТФЗМ 150А-I У1 | ||||||
| Приказы |
№2821 от
22.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 58fec4a3-a987-e77a-b532-29c75fdb027e | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ПО «Запорожтрансформатор», СССР, 69069, г. Запорожье, Днепропетровское ш., 3
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.217-2024 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки
(с 22.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97284-25: Описание типа
2025-97284-25.pdf
|
Скачать | 139.3 КБ |
Описание типа
Назначение
Трансформатор тока ТФЗМ 150A-I У1 (далее по тексту - трансформатор тока) предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Трансформатор тока представляет собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформатора тока. Выводы вторичных обмоток расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Принцип действия трансформатора тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформатора тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К данному типу относится трансформатор тока ТФЗМ 150A-I У1 зав. № 4089.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий средство измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

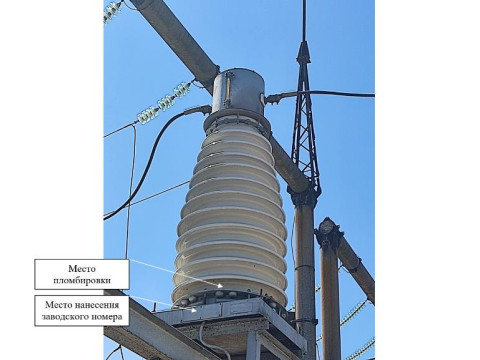

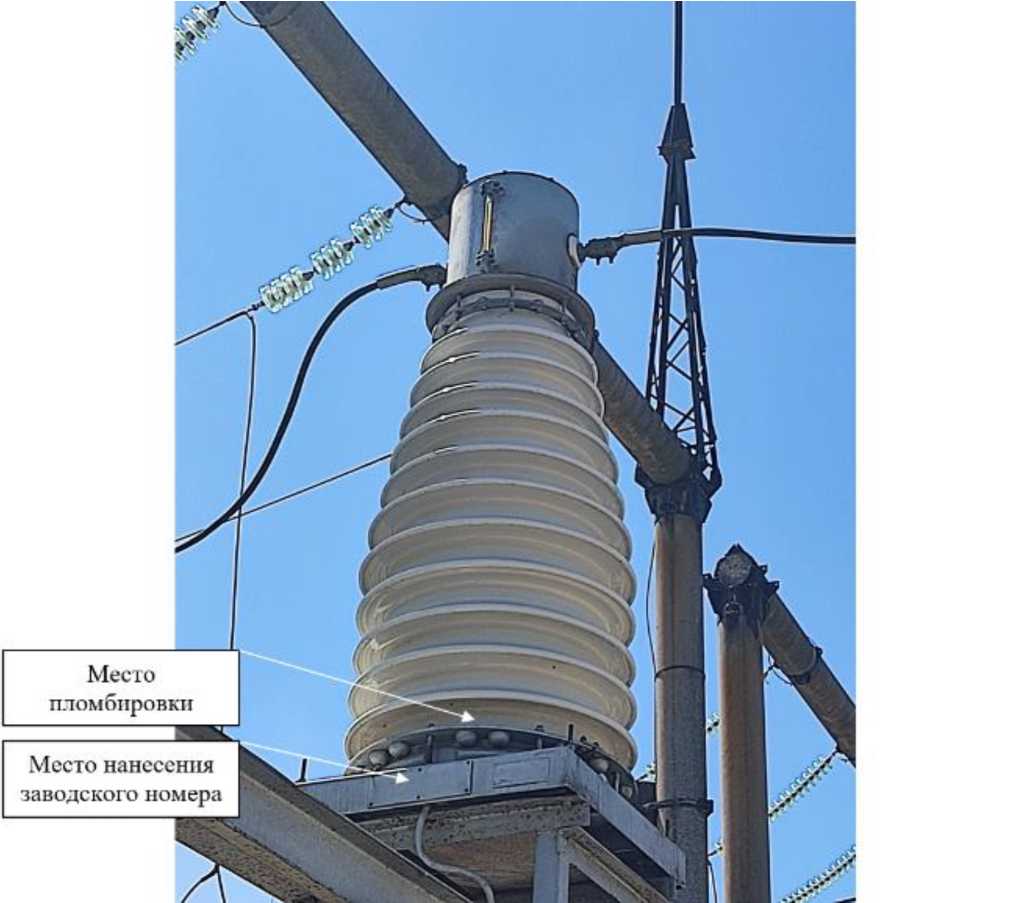

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
Место пломбировки
Место нанесения заводского номера
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Номинальное напряжение, кВ |
150 | |
|
Номинальный первичный ток 11ном, А |
600; 1200 | |
|
Номинальный вторичный ток Ином, А |
5 | |
|
Номинальная частота Гном, Гц |
50 | |
|
Класс точности вторичных обмоток по ГОСТ 7746 |
0,5 |
10Р |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В\Л |
40 |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформатор тока не предусмотрено.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТФЗМ 150A-IУ1 |
1 шт. |
|
Паспорт |
ТФЗМ 150A-I У1 |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные документы
Приказ Росстандарта от 21.07.2023 № 1491 Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока
